SupplementalInstallationGuideforSilviaE

KIT‐RSRTDNb

(April2016)



ThisisasupplementalguideforRancilioSilviaE,releasedonthewinterof2015forEuropeanmarket.

SincethechangesofSilviaEareverylimitedfromSilviaV4,thisguideonlycovertheinstallationsteps

thatneedtobeadjustedduetothesechanges.

Theonlydifferenceisthatthetappingofpowerisdifferent.ThemainpowerswitchoftheSilviaEhas

changedfromtheoriginalmechanicalON/OFFswitchtoapushbuttonresetswitch.Therefore,wehave

totapthepowerfromthebrewswitch.

Usershouldstilluse“KIT‐RSRTDNInstallationguideV2.2”asthemaininstallationguide.



1. TappingthePowertotheController

ReplacetheoriginalbrewthermostatwiththeRTDStat(pointedbythebluearrowinFigure1).Thenwe

willtaptwocablesonthebrewswitch(pointedbygreenarrowsinFigure1)tosupplypowertothe

controller.Thegreenarrowspointtoaredandablackcableconnectedtothelowertwobladesonthe

brewswitch.



Figure1.Cablesneedtobetappedarepointedbygreenarrows.



First,removeallfourcablesonthebrewswitch.Connectthetwoblackcableswithpiggyback

connectorstotheredandblackcableremovedfromthebrewswitch.

Next,putthepiggybackconnectorontheredcabletothelowerleftbladesofthebrewswitch.Putthe

otherpiggybackconnectorontheblackcabletothelowerrightbladeofthebrewswitch.

Thenputtheorangecablebacktoitsoriginalposition,whichisthetopleftbladeonthebrewswitch.

Alsoputthewhitecablebacktoitsoriginalposition,whichisthetoprightbladeonthebrewswitch.

PleaseseeFigure4andFigure1forreference.



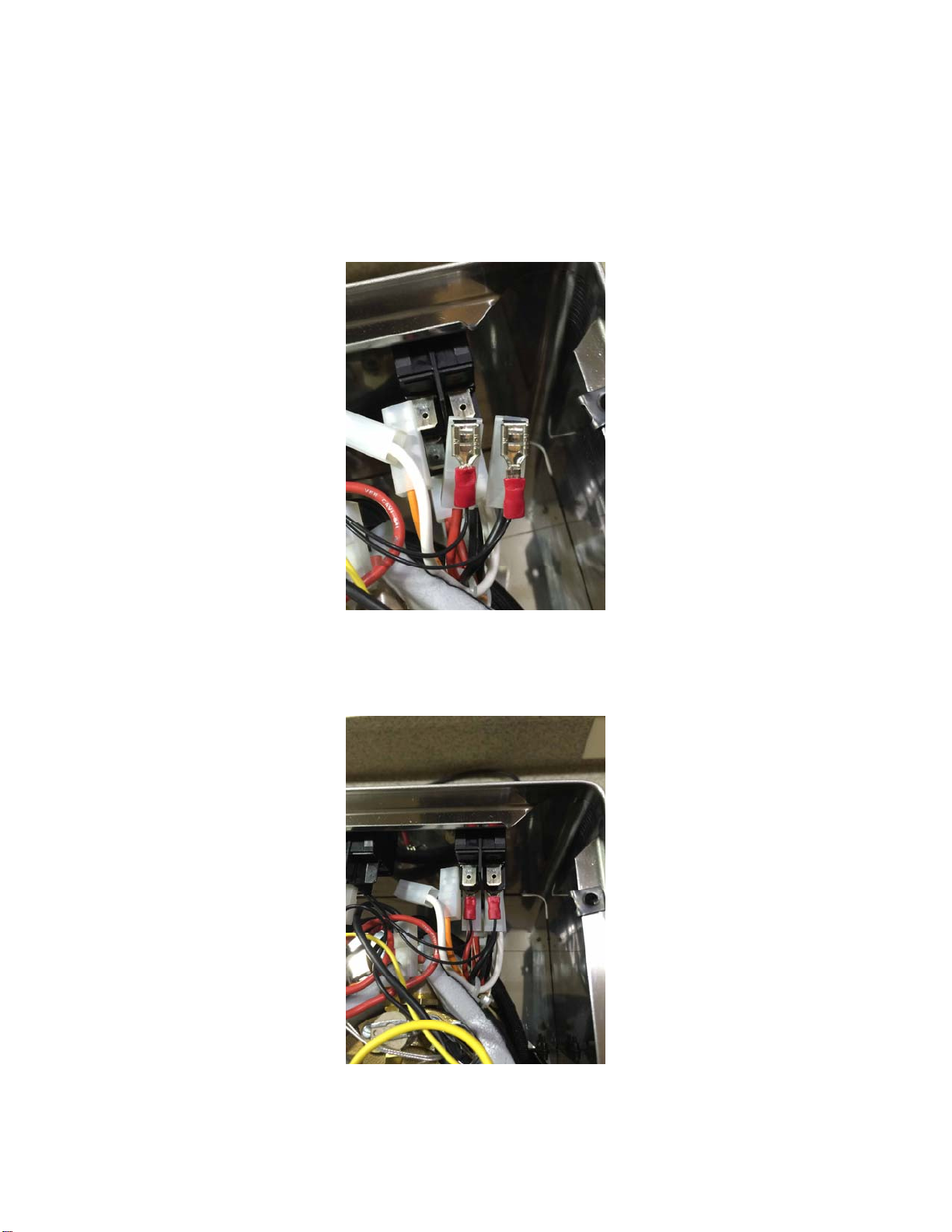

Figure2.Connectpiggybackconnectorsonblackcablestotheredandtheblackcablesfromthebrew

switch.



Figure3.Puttheredandtheblackcablebacktothebrewswitch.



Figure4.Puttheorangecablebacktoitsoriginalpositiononthebrewswitch.



(End)


