Rasonic RS-RE9UK Manuale utente

Operating Instructions

Air Conditioner

操作說明書

空調器

2-13

在操作空調器前, 請細讀此操作說明, 並保存此書以備

日後參考。

附帶的安裝說明須保存並請安裝人員在安裝前閲讀。

遙控器包裝在室内機箱子裏並請安裝人員在安裝前取出。

Operating Instructions

Air Conditioner

14-25

Before operating the unit, please read these operating

instructions thoroughly and keep them for future reference.

The included Installation Instructions should be kept and read

by the installer before installation.

Remote control is packaged in the indoor unit and removed

by the installer before installation.

Model No.

Indoor Unit Outdoor Unit

RS-RE9UK

RS-RE12UK

RU-RE9UK

RU-RE12UK

ACXF55-17040

English 中文

ACXF55-17040_SS0218-0.indb 1ACXF55-17040_SS0218-0.indb 1 18/12/2017 3:16:26 PM18/12/2017 3:16:26 PM

All manuals and user guides at all-guides.com

簡易指南

裝入電池

1拉出遙控器的背蓋。

2裝入 AAA 或 R03

電池。

3把蓋關上。

A時間設定

1 按下並設置時間

。

• 持續按下大約

5 秒以顯示 12 小

時(am/pm) 或 24

小時的格式。

2確認。

在室内機遙控接收器

的 8 米範圍内使用

遙控器。

以最節能的方式提供最高的舒適感和乾淨空氣。

AIR SWING

OFF

SET

CANCEL

TIMER

TEMP

OFF/ON

MODE

SLEEP

FAN SPEED

AIR SWING

OFF

CANCEL

TIMER

SLEEP

FAN SPEED

ACXF55-17040_SS0218-0.indb 2ACXF55-17040_SS0218-0.indb 2 18/12/2017 3:16:27 PM18/12/2017 3:16:27 PM

All manuals and user guides at all-guides.com

安全措施

………………………

4-5

如何使用

…………………………

6-7

學習更多…

………………………

清洗說明

…………………………

故障檢修

……………………

10-12

信息………………………… 13

附件

• 遙控器

• AAA 或 R03 電池 × 2

• 遙控器托架

• 用於遙控器托架的螺釘 × 2

本操作說明書裡的圖解僅作為說明用途,

並且可能與實際產品有所區别。若因為產

品改進而發生變更,恕不另行通知。

B基本操作

1 按

MODE

選擇所需的

模式。

DRY

AUTO HEAT

COOL

2按

OFF/ON

開始/

停止操作。

POWER

• 請注意指示

燈顯示在顯示屏以

啟動本機。

3 選擇所需要的溫度。

TEMP

上升

下降

選擇範圍:

16.0 °C ~ 30.0 °C /

60 °F ~ 86 °F。

• 持續按下大約 10

秒以轉換為 °C 或 °F 的

格式顯示溫度。

感謝您購買 Rasonic 空調器。

中文

ACXF55-17040_SS0218-0.indb 3ACXF55-17040_SS0218-0.indb 3 18/12/2017 3:16:28 PM18/12/2017 3:16:28 PM

All manuals and user guides at all-guides.com

安全措施

警告

室内機及室外機

此裝置不適合殘疾、感應欠佳或智障，經

驗與知識不足的人士（包括兒童）使用。

除非負責其安全的監督人從旁監督或指示

如何正確使用此裝置。務必監督兒童以確

保他們不會玩弄本機。

請諮詢授權經銷商或專業人員清潔内部

零件，修理、安裝、拆卸和重新安裝本

機。安裝及處理不當將導致漏電，觸電或

火災。

請向授權經銷商或專業人員確認有關任何

指定製冷劑類型之運用。使用所指定以外

的製冷劑類型會導致產品損壞，爆裂並導

致傷害等。

切勿使用除製造商建議以外的方法來加速

除霜過程或清理。

任何不適當的方法或使用不相容的材料可

能導致產品損壞，爆裂和嚴重傷害。

切勿將本機安裝在爆炸或可燃性的環境

中。否則會導致火災。

切勿把手指或其他物件插入空調器

的室内或室外機以免受到旋轉部

件傷害。

閃電時切勿觸摸室外機，否則會導致觸

電。

切勿長時間受冷氣流直接吹拂以免過冷。

切勿坐或踩踏在主機上以免意外

摔跤。

遙控器

切勿讓嬰兒和小孩玩遙控器以免不小心吞

下電池。

為了防止個人傷害，危害其他人或財物的損失，請

遵守以下指示:

因不遵守以下指示導致的錯誤操作將引起傷害或損

壞，其嚴重程度分類如下:

此設備不適合用于公共場所。

警告

此標識所示的行為有

可能導致嚴重傷害或

死亡。

注意

此標識所示的行為有

可能導致傷害或財產

損失。

要遵守的指示按下列符號分類:

此符號表示被禁止的行為。

此符號表示務必執行的行為。

室內機

室外機

電源

遙控器

空氣吸入口

空氣吹出口

ACXF55-17040_SS0218-0.indb 4ACXF55-17040_SS0218-0.indb 4 18/12/2017 3:16:28 PM18/12/2017 3:16:28 PM

All manuals and user guides at all-guides.com

安全措施

注意

室内機及室外機

切勿用水、苯、稀釋劑或潔亮粉末清洗室

内機以免損壞或腐蝕本機。

切勿充作其他用途，如貯藏食物、動物、

植物、藝術品或其他物件。否則會破壞品

質等。

切勿在氣流出口使用任何易燃器具以免引

起火災。

切勿讓植物或寵物受冷氣流直接吹拂以免

損傷等。

切勿觸摸尖銳的鋁散熱片以免受

到尖銳部件傷害。

當在地面打蠟時切勿ON(開啟)室内機。

打蠟完畢之後，請先讓房間良好通風再操

作本機。

切勿將本機安裝在油煙重的場所以免損壞

本機。

切勿拆卸本機來進行清洗工作以免受傷。

當清洗本機時切勿踩踏在不穩固的架子上

以免受傷。

切勿將花瓶或水容器放置在本機上。水會

進入本機而導致絕緣受到破壞。這會引起

觸電。

在操作過程中切勿長時間打開窗戶或門，

否則可能導致低效的電力使用和不舒適的

溫度變化。

為免漏水，請確保排水軟管:

- 連接正確，

- 不受通水道及容器阻擋，或

- 不浸在水裏

長時間使用或與其他易燃設備一起使用後

請定時讓房間通風換氣。

長期使用後，請注意安裝支架是否有損壞

以免主機墜落。

遙控器

切勿使用可充電電池 (Ni-Cd)。它會損壞

遙控器。

為免遙控器失靈或損壞:

• 如果準備長期不使用本機，務必將電池

取出。

• 務必採用同類型的新電池並對準電極插

入。

電源

切勿以抽拉電線的方式來拔除插頭以免

觸電。

nanoe-G 產生器

請勿觸摸尖角，以免造成傷害。

電源

切勿採用改裝電線，接合

電線，延長電線或非指定

的電線,以免過熱及火災。

為免過熱，火災或觸電:

• 切勿與其他設備共用一個電源插座。

• 切勿用潮濕的手操作。

• 切勿過度扭曲電線。

• 切勿以插入或拉出插頭的方式來操作或

停止本機。

如果電線損壞，必須由製造商、其服務代

理商或具有同等資格的合格人員進行更換

以免遭受危害。

強烈建議您安裝接地漏電電源斷路器

(ELCB) 或殘餘電流裝置 (RCD) 以免觸

電或火災。

為免過熱，火災或觸電:

• 妥當插入插頭。

• 務必定時用乾布擦掉插頭上的灰塵。

當出現任何異常/故障時，請停止使用本

機，拔出電插頭或關掉電源開關及斷路

器。

(煙霧/火災/觸電危險)異常/故障舉例

• 接地漏電電源斷路器 (ELCB) 頻繁跳

閘。

• 出現燒焦味。

• 本機出現異常噪音或振動。

• 室内機漏水。

• 電線或插頭變得異常熱。

• 無法控制風量。

• 本機立即停止運轉，雖然已經打開準備

操作。

• 雖然已經停止操作, 風扇仍然不停止轉

動。

立即諮詢經銷商以進行保養/修理。

更換或安裝電源插頭必須由授權/合格人

員進行。主導電體裏的電線由下列不同的

顏色分類:

接頭

紅色

電線

負載線

中線

接地線

顏色(GB 標準)

藍色

綠色-黃色

褐色

黑色

綠色/黃色

電線顏色會隨國家電線代碼的標準而有所

區别。

本設備必須接地以免觸電或火災。

為免觸電，請在下列情況時關閉電源並拔

出插頭:

- 清洗或維修之前，

- 長期不使用時，或

- 異常強烈閃電時。

中文

ACXF55-17040_SS0218-0.indb 5ACXF55-17040_SS0218-0.indb 5 18/12/2017 3:16:29 PM18/12/2017 3:16:29 PM

All manuals and user guides at all-guides.com

如何使用

To adjust airﬂow direction

• 切勿用手調節葉片。

調節風向

• 對於朝橫方向，可如圖所示手動

調整。

AIR SWING

朝上方向

以淨化空氣

• 用

OFF/ON

啟動本機時 nanoe-G 功能會自動開始操

作。

• 如果本機已被

OFF/ON

關閉，nanoe-G 將不會在

ON(開啟)定時器操作時自動開啟。

• 此功能在本機關閉時依然可以啟動。在此情況下，

本機將AUTO(自動)調節風量及擺動葉片並送風。

調節風量

• 至於AUTO(自動)運轉，室内風扇風量將依據運轉模

式自動調節。

AUTO

FAN

FAN SPEED

AIR SWING

OFF

SET

CANCEL

TIMER

TEMP

OFF/ON

MODE

SLEEP

FAN SPEED

指示燈

POWER

TIMER

nanoe-G

在正常操作

下不使用。

按下以恢復遙控

器的出廠設定。

POWERFUL:

迅速達到設定温度

• 此運轉在 15 分鐘後自動停止。

QUIET:

享受安靜運轉

• 此功能將減低氣流噪音。

轉換於強勁/安靜之間

ACXF55-17040_SS0218-0.indb 6ACXF55-17040_SS0218-0.indb 6 18/12/2017 3:16:29 PM18/12/2017 3:16:29 PM

All manuals and user guides at all-guides.com

參閲“學習更多…”以獲取詳情。

注意

SLEEP

, ,

• 可以在任何模式中操作。再分別按下相關的

按鈕即可取消操作。

• 無法被同時選取。

如何使用

• 此操作為您提供一個舒適的睡眠環境。在啟動期間，它會自動調整為睡眠模式的溫度。

• 當操作啟動時，室內機指示燈會變暗。如果指示燈亮度已手動調暗，此功能不適用。

• 這項操作含啟動定時器(0.5，1，2，3，4，5，6，7，8或9個小時)。

• 此操作可與定時器一同設置。睡眠模式優先于OFF(關閉)定時器。

• 當睡眠定時器達0.0h時，可按各別相關按鈕以取消此操作。

睡眠時的最佳舒適度

SLEEP

設定預約時間

OFF

TIMER

CANCEL

SET

21 3

1選擇ON(開機)或

OFF(關機)模式

舉例:

在 22:00

OFF(關機)

• 每次按下時:

Cancel

2設定時間

3確認

• 按下或以選擇相關的或

, 然後按下以取消ON(開機)或

OFF(關機)定時預約時間。

• 如果自行取消定時預約或因爲發生停電而

被取消，您可按下或以選擇相

關的或，然後按下以恢復之

前的設定。

• 最接近的定時操作設置會顯示，並且會順

序啟動。

• 定時預約機能將依據遙控器所設定的時

間操作，並且一旦被設定後會每天重覆操

作。至於時鐘設定，請參閱簡易指南。

具有兩組ON(開機)及OFF(關機)定時預約時間以在不同的預約時間下ON(啟動)或OFF(關閉)

主機。

⎸

中文

ACXF55-17040_SS0218-0.indb 7ACXF55-17040_SS0218-0.indb 7 18/12/2017 3:16:30 PM18/12/2017 3:16:30 PM

All manuals and user guides at all-guides.com

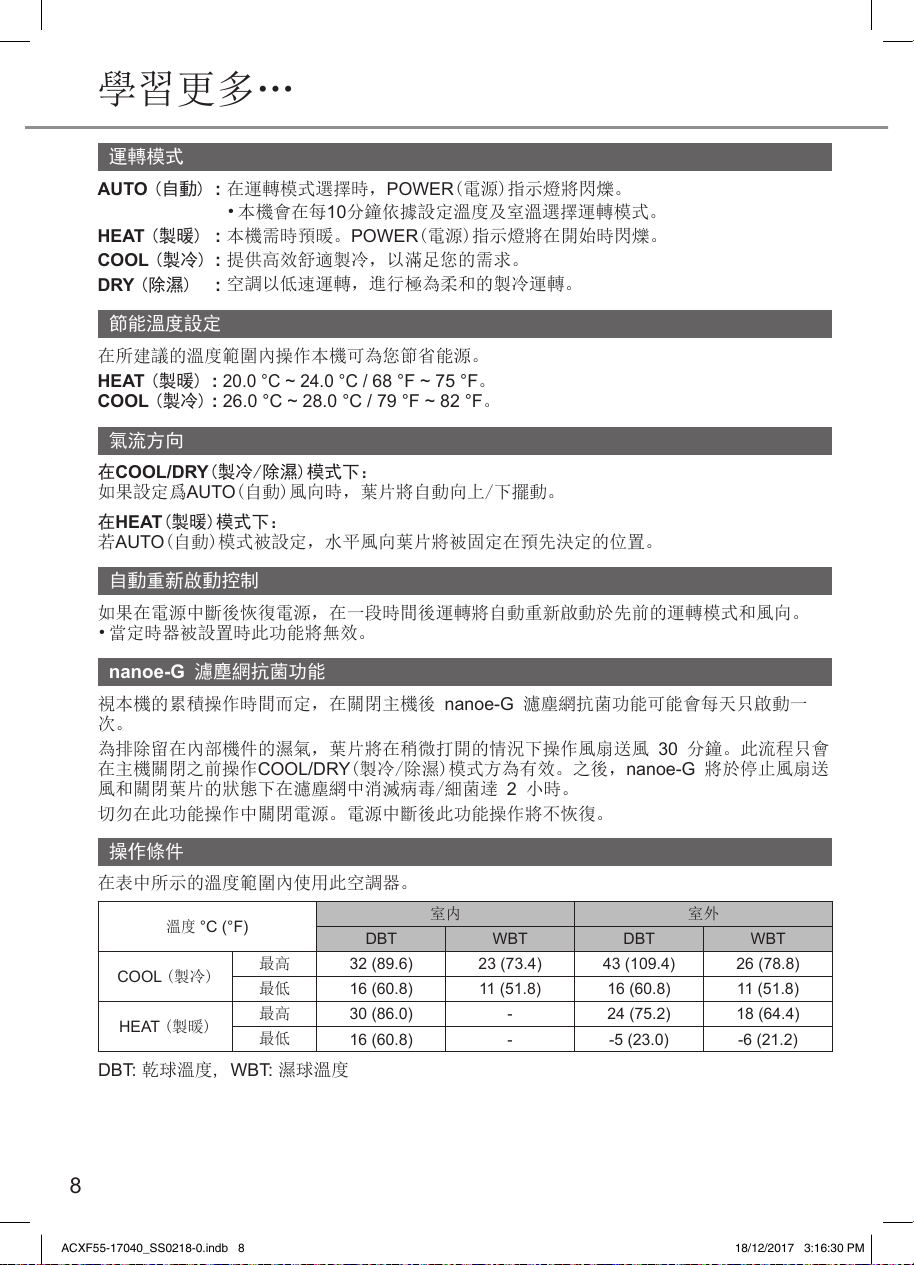

學習更多…

運轉模式

AUTO (自動) : 在運轉模式選擇時，POWER(電源)指示燈將閃爍。

• 本機會在每10分鐘依據設定溫度及室溫選擇運轉模式。

HEAT (製暖) :本機需時預暖。POWER(電源)指示燈將在開始時閃爍。

COOL (製冷) :提供高效舒適製冷，以滿足您的需求。

DRY (除濕) :空調以低速運轉，進行極為柔和的製冷運轉。

節能溫度設定

在所建議的溫度範圍內操作本機可為您節省能源。

HEAT (製暖) :

20.0 °C ~ 24.0 °C /

68 °F ~ 75 °F。

COOL (製冷) : 26.0 °C ~ 28.0 °C / 79 °F ~ 82 °F。

氣流方向

在COOL/DRY(製冷/除濕)模式下：

如果設定爲AUTO(自動)風向時，葉片將自動向上/下擺動。

在HEAT(製暖)模式下：

若AUTO(自動)模式被設定，水平風向葉片將被固定在預先決定的位置。

自動重新啟動控制

如果在電源中斷後恢復電源，在一段時間後運轉將自動重新啟動於先前的運轉模式和風向。

• 當定時器被設置時此功能將無效。

nanoe-G 濾塵網抗菌功能

視本機的累積操作時間而定，在關閉主機後 nanoe-G 濾塵網抗菌功能可能會每天只啟動一

次。

為排除留在內部機件的濕氣，葉片將在稍微打開的情況下操作風扇送風 30 分鐘。此流程只會

在主機關閉之前操作COOL/DRY(製冷/除濕)模式方為有效。之後，nanoe-G 將於停止風扇送

風和關閉葉片的狀態下在濾塵網中消滅病毒/細菌達 2 小時。

切勿在此功能操作中關閉電源。電源中斷後此功能操作將不恢復。

操作條件

在表中所示的溫度範圍內使用此空調器。

溫度

°C (°F) 室内室外

DBT WBT DBT WBT

COOL (製冷) 最高 32 (89.6) 23 (73.4) 43 (109.4) 26 (78.8)

最低 16 (60.8) 11 (51.8) 16 (60.8) 11 (51.8)

HEAT (製暖) 最高 30 (86.0) - 24 (75.2) 18 (64.4)

最低 16 (60.8) - -5 (23.0) -6 (21.2)

DBT: 乾球溫度, WBT: 濕球溫度

ACXF55-17040_SS0218-0.indb 8ACXF55-17040_SS0218-0.indb 8 18/12/2017 3:16:30 PM18/12/2017 3:16:30 PM

All manuals and user guides at all-guides.com

學習更多… / 清洗說明

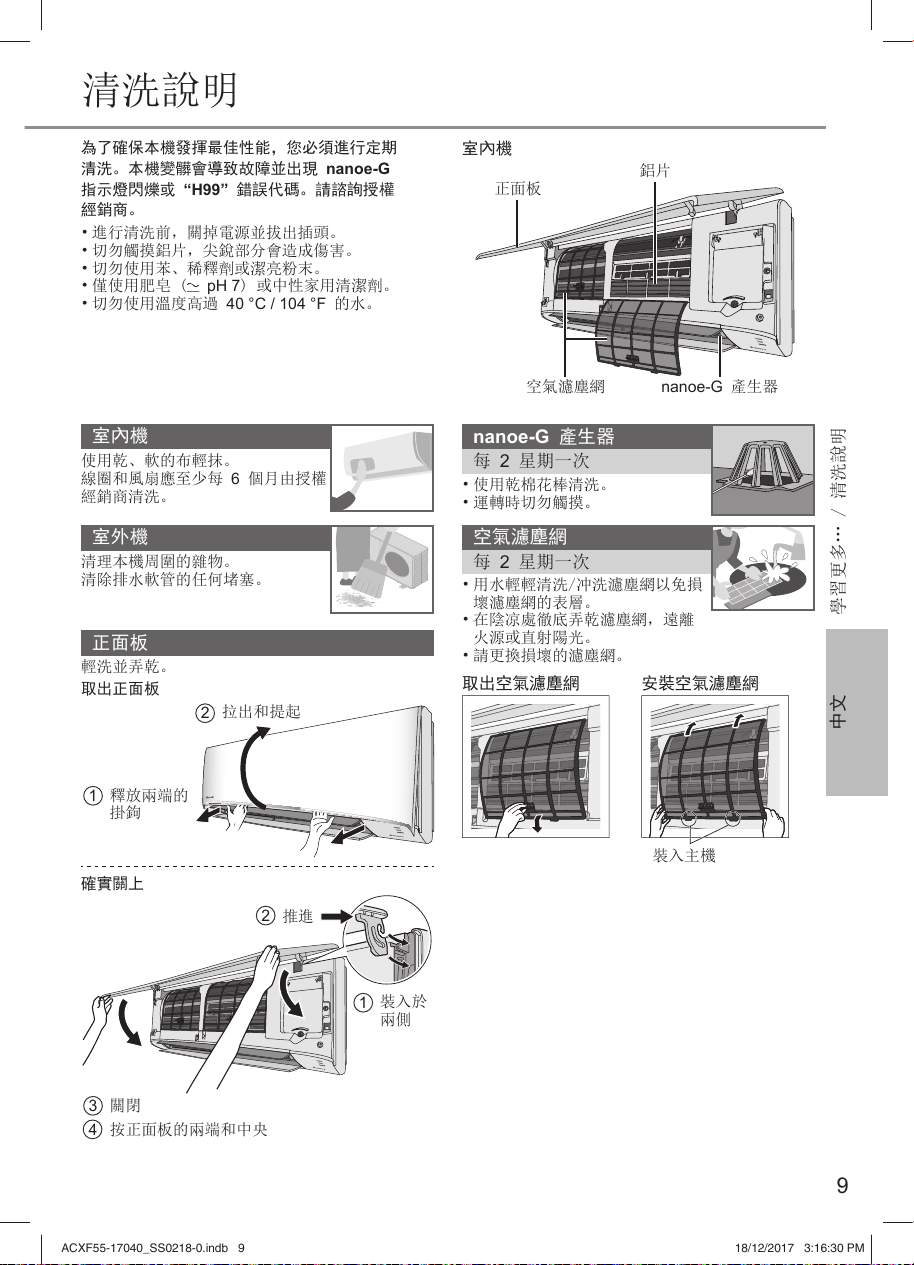

清洗說明

為了確保本機發揮最佳性能，您必須進行定期

清洗。本機變髒會導致故障並出現 nanoe-G

指示燈閃爍或 “H99” 錯誤代碼。請諮詢授權

經銷商。

• 進行清洗前，關掉電源並拔出插頭。

• 切勿觸摸鋁片，尖銳部分會造成傷害。

• 切勿使用苯、稀釋劑或潔亮粉末。

• 僅使用肥皂 ( pH 7) 或中性家用清潔劑。

• 切勿使用溫度高過 40 °C / 104 °F 的水。

nanoe-G 產生器

每 2 星期一次

• 使用乾棉花棒清洗。

• 運轉時切勿觸摸。

空氣濾塵網

每 2 星期一次

• 用水輕輕清洗/冲洗濾塵網以免損

壞濾塵網的表層。

• 在陰凉處徹底弄乾濾塵網，遠離

火源或直射陽光。

• 請更換損壞的濾塵網。

取出空氣濾塵網安裝空氣濾塵網

裝入主機

室內機

使用乾、軟的布輕抹。

線圈和風扇應至少每 6 個月由授權

經銷商清洗。

室外機

清理本機周圍的雜物。

清除排水軟管的任何堵塞。

正面板

輕洗並弄乾。

取出正面板

1釋放兩端的

掛鉤

2拉出和提起

確實關上

1裝入於

兩側

2推進

3關閉

4按正面板的兩端和中央

室內機

鋁片

正面板

空氣濾塵網 nanoe-G 產生器

中文

ACXF55-17040_SS0218-0.indb 9ACXF55-17040_SS0218-0.indb 9 18/12/2017 3:16:30 PM18/12/2017 3:16:30 PM

All manuals and user guides at all-guides.com

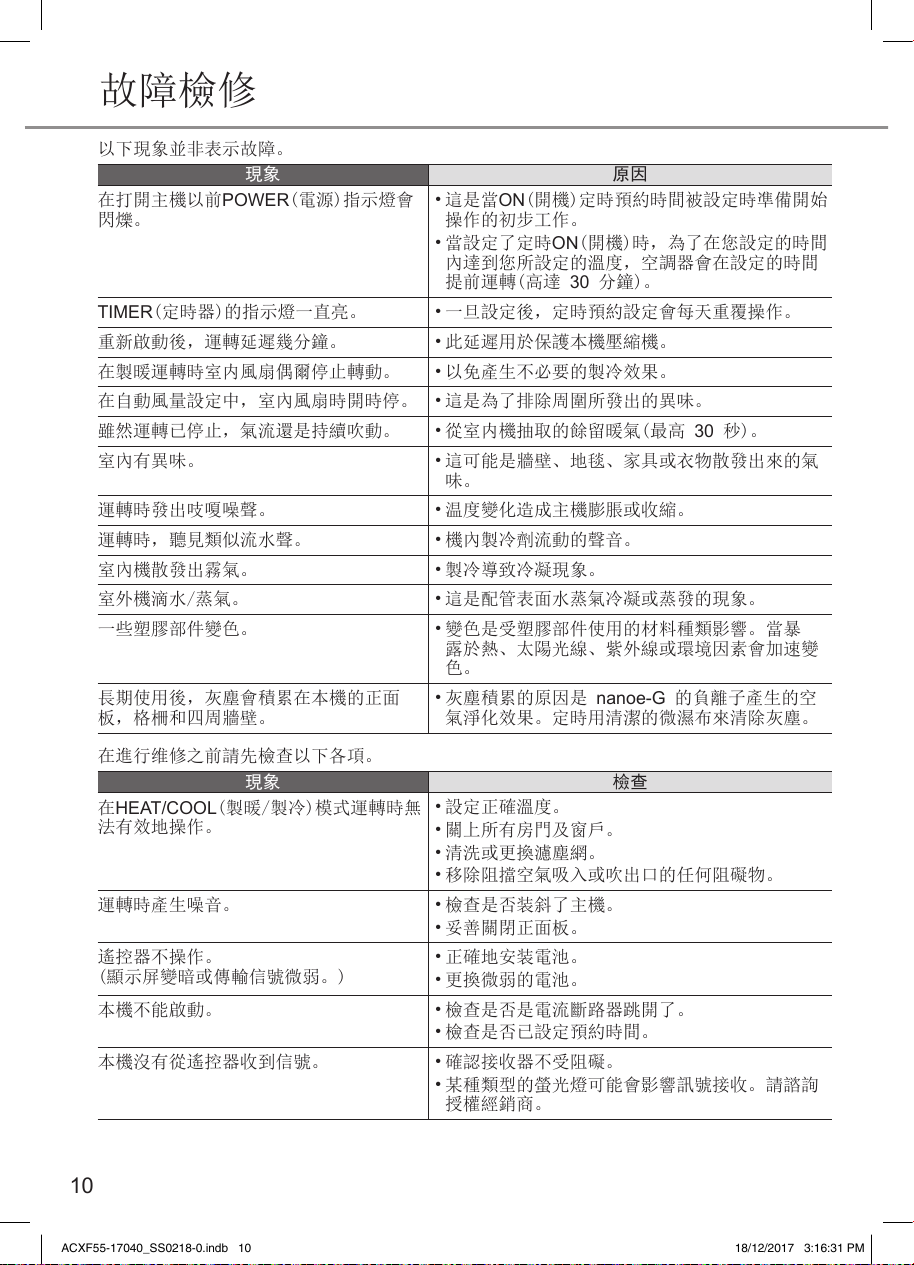

故障檢修

以下現象並非表示故障。

現象原因

在打開主機以前POWER(電源)指示燈會

閃爍。

• 這是當ON(開機)定時預約時間被設定時凖備開始

操作的初步工作。

• 當設定了定時ON(開機)時，為了在您設定的時間

內達到您所設定的溫度，空調器會在設定的時間

提前運轉(高達 30 分鐘)。

TIMER(定時器)的指示燈一直亮。 • 一旦設定後，定時預約設定會每天重覆操作。

重新啟動後，運轉延遲幾分鐘。 • 此延遲用於保護本機壓縮機。

在製暖運轉時室内風扇偶爾停止轉動。 • 以免產生不必要的製冷效果。

在自動風量設定中，室內風扇時開時停。 • 這是為了排除周圍所發出的異味。

雖然運轉已停止，氣流還是持續吹動。 • 從室内機抽取的餘留暖氣(最高 30 秒)。

室內有異味。 • 這可能是牆壁、地毯、家具或衣物散發出來的氣

味。

運轉時發出吱嗄噪聲。 • 温度變化造成主機膨脹或收縮。

運轉時，聽見類似流水聲。 • 機內製冷劑流動的聲音。

室內機散發出霧氣。 • 製冷導致冷凝現象。

室外機滴水/蒸氣。 • 這是配管表面水蒸氣冷凝或蒸發的現象。

一些塑膠部件變色。 • 變色是受塑膠部件使用的材料種類影響。當暴

露於熱、太陽光線、紫外線或環境因素會加速變

色。

長期使用後，灰塵會積累在本機的正面

板，格柵和四周牆壁。

• 灰塵積累的原因是 nanoe-G 的負離子產生的空

氣淨化效果。定時用清潔的微濕布來清除灰塵。

在進行维修之前請先檢查以下各項。

現象檢查

在HEAT/COOL(製暖/製冷)模式運轉時無

法有效地操作。

• 設定正確溫度。

• 關上所有房門及窗戶。

• 清洗或更換濾塵網。

• 移除阻擋空氣吸入或吹出口的任何阻礙物。

運轉時產生噪音。 • 檢查是否装斜了主機。

• 妥善關閉正面板。

遙控器不操作。

(顯示屏變暗或傳輸信號微弱。)

• 正確地安装電池。

• 更換微弱的電池。

本機不能啟動。 • 檢查是否是電流斷路器跳開了。

• 檢查是否已設定預約時間。

本機沒有從遙控器收到信號。 • 確認接收器不受阻礙。

• 某種類型的螢光燈可能會影響訊號接收。請諮詢

授權經銷商。

ACXF55-17040_SS0218-0.indb 10ACXF55-17040_SS0218-0.indb 10 18/12/2017 3:16:31 PM18/12/2017 3:16:31 PM

All manuals and user guides at all-guides.com

Questo manuale è adatto per i seguenti modelli

Indice

Altri manuali Rasonic Condizionatore d'aria

Rasonic

Rasonic RC-X7 Manuale utente

Rasonic

Rasonic RC-N921J Manuale utente

Rasonic

Rasonic RS-LE18WK Manuale utente

Rasonic

Rasonic RS-YU9ZK Manuale utente

Rasonic

Rasonic RC-N921J Manuale utente

Rasonic

Rasonic RS-LU18ZK Manuale utente

Rasonic

Rasonic RC-HZ70Y Manuale utente

Rasonic

Rasonic RS-LS9TK Manuale utente

Rasonic

Rasonic RS-PV9VK Manuale utente

Rasonic

Rasonic RS-LS18WK Manuale utente

Rasonic

Rasonic RS-V9KE Manuale utente

Rasonic

Rasonic RC-XN2421E Manuale utente

Rasonic

Rasonic RS-V18RW Manuale utente

Rasonic

Rasonic RS-LZ9ZK Manuale utente

Rasonic

Rasonic RC-X7R Istruzioni per l'installazione e il funzionamento

Rasonic

Rasonic RC-XN1821E Manuale utente

Rasonic

Rasonic CS-LZ9ZKA Manuale utente

Rasonic

Rasonic RS-V7RW-1 Manuale utente

Rasonic

Rasonic RS-LE9SK Manuale utente

Rasonic

Rasonic RS-YS18UK Manuale utente

Rasonic

Rasonic RC-HZ70Z Manuale utente

Rasonic

Rasonic RC-X7T Manuale utente

Rasonic

Rasonic RC-S70U Istruzioni per l'installazione e il funzionamento

Rasonic

Rasonic RC-N2421E Manuale utente

Manuali Condizionatore d'aria popolari di altre marche

Spheros

Spheros CC 355 Manuale utente

Bosch

Bosch Climate 5000 SCI 24 CAS/ OU- OUE Manuale utente

Panasonic

Panasonic CS-E12HKEW Manuale utente

nedis

nedis ACMB1WT7 Manuale utente

Samsung

Samsung AR KV Series Guida

Daikin

Daikin FCFV50A Manuale utente

Fujitsu

Fujitsu Inverter ASBA30JFC Manuale utente

Toshiba

Toshiba RAS-M10SMUV-E Manuale utente

Daikin

Daikin FXLQ20MAVE Manuale utente

Hitachi

Hitachi RAS-E24CAK Manuale utente

CIAT

CIAT Magister 2 Series Guida

Bestron

Bestron AAC6000 Manuale utente

Hisense

Hisense 7K Manuale tecnico

Frigidaire

Frigidaire FFRE0533S1E0 Manuale utente

Samsung

Samsung AS09HM3N Manuale utente

Frigidaire

Frigidaire CRA073PU11 Manuale del proprietario

Soleus Air

Soleus Air GB-PAC-08E4 Manuale utente

McQuay

McQuay MCK020A Manuale utente
