ravioli CB800A Manuale utente
S.p.A.
MILANO

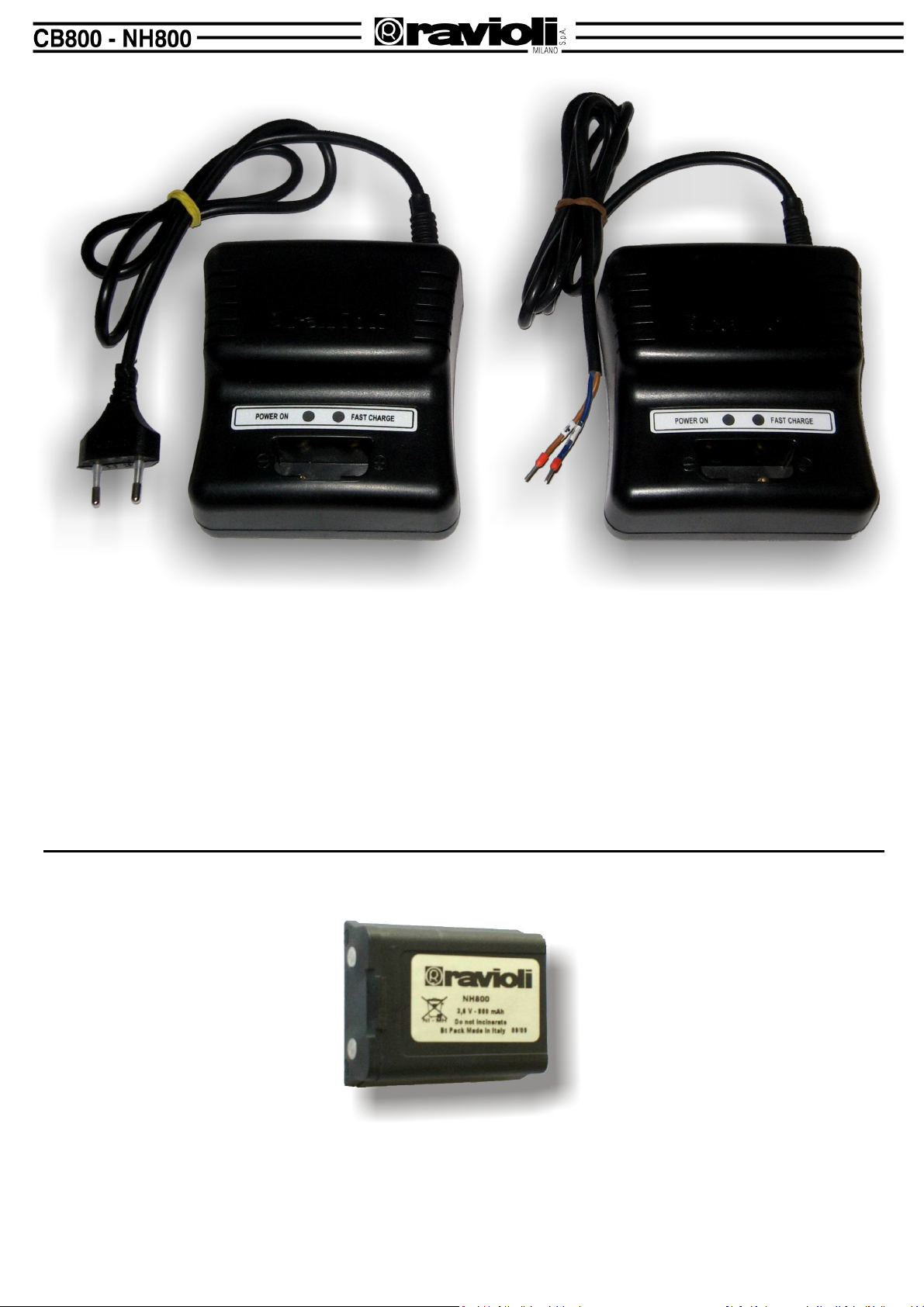

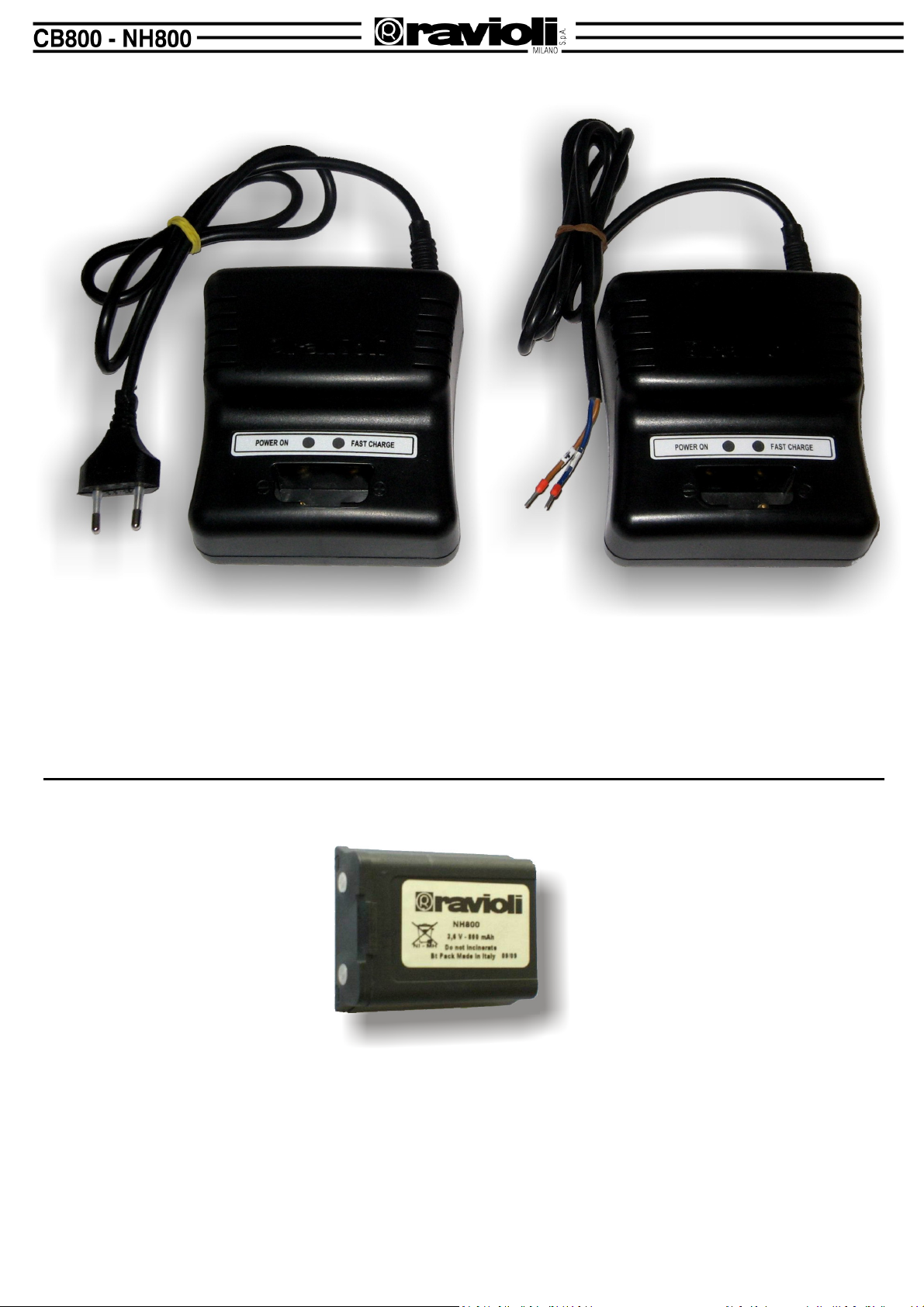

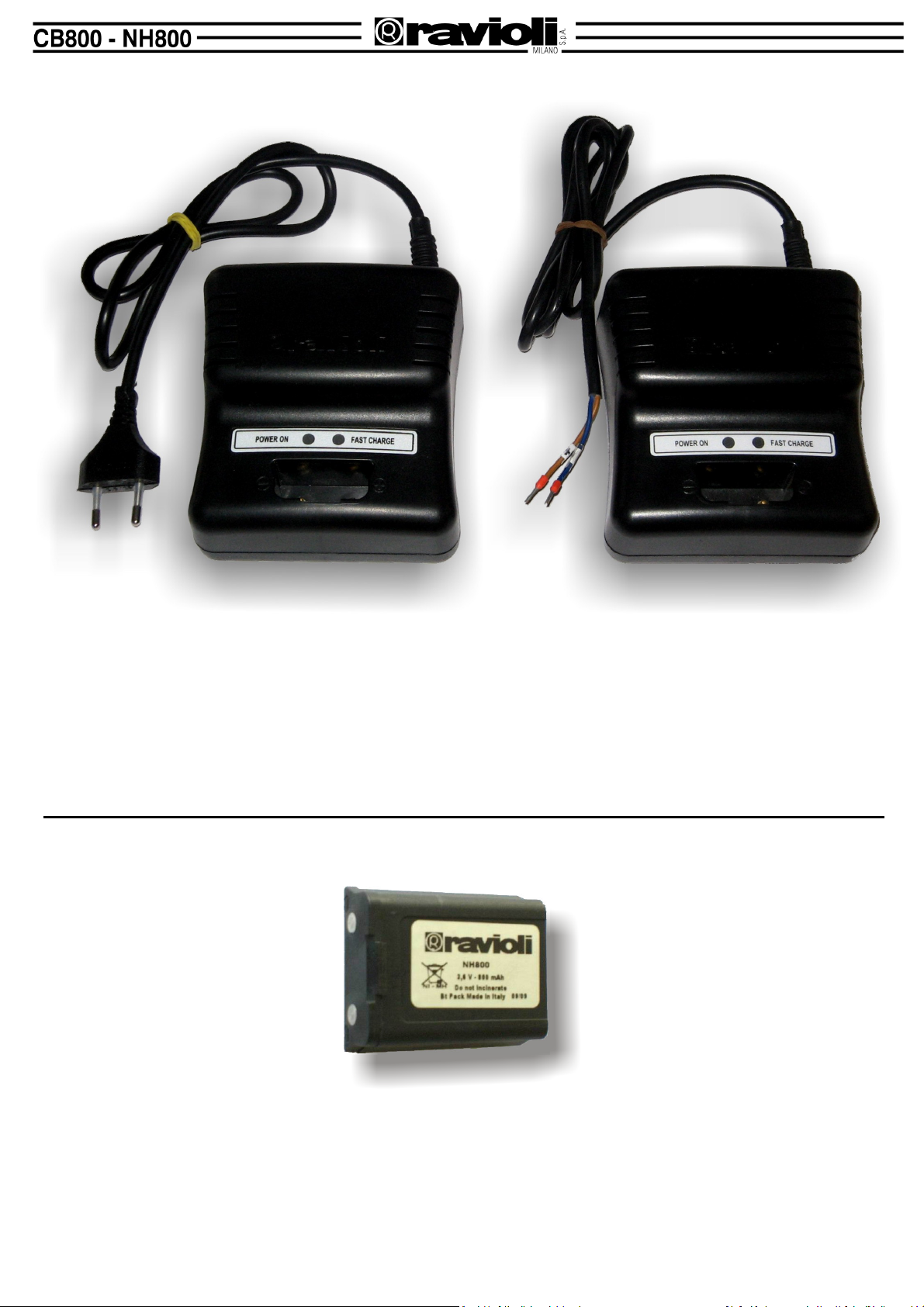

Carica batteria rapido
Fast battery charger
Batterieladegerät
CB800A/CB800B/CB800C
Batteria
Battery
Batterie-Pack
NH800
Manuale d’uso
User manual
Bedienungsanleitung
CB800A-B CB800C
Carica batteria rapido Carica batteria rapido
NH800
Pacco batterie
CARICA BATTERIA CB800A
DATI TECNICI
TENSIONE DI A IMENTAZIONE 230Vac 50/60 Hz – 7W
CORRENTE DI CARICA CONTINUA 0.5 A
TEMPO DI RICARICA (tipico) 90 minuti ca.
CARICA BATTERIA CB800B
DATI TECNICI
TENSIONE DI A IMENTAZIONE 115Vac 50/60 Hz – 7W
CORRENTE DI CARICA CONTINUA 0.5 A
TEMPO DI RICARICA (tipico) 90 minuti ca.
CARICA BATTERIA CB800C
DATI TECNICI
TENSIONE DI A IMENTAZIONE 11-30Vdc – 7W
CORRENTE DI CARICA CONTINUA 0.5 A
TEMPO DI RICARICA (tipico) 90 minuti ca.
A ERTENZE
L'apparecchio non è destinato a essere usato da persone (bambini compresi) le cui capacità fisiche, sensoriali o
mentali siano ridotte, oppure con mancanza di esperienza o di conoscenza, a meno che esse abbiano potuto
beneficiare, attraverso l'intermediazione di una persona responsabile della loro sicurezza, di una sorveglianza o di
istruzioni riguardanti l'uso dell'apparecchio. I bambini devono essere sorvegliati per sincerarsi che non giochino
con l'apparecchio.
Prima di utilizzare il carica batterie, leggere attentamente il manuale d'uso. I caricabatterie CB800A-B-C devono
essere utilizzati solo per la ricarica delle batterie NH800. Utilizzare il caricabatterie in luogo asciutto, lontano da
fonti di calore e protetto dagli agenti atmosferici.
Non utilizzare il caricabatterie a piedi scalzi o con mani umide.
Se il cavo di alimentazione è danneggiato, esso deve essere sostituito dal costruttore o dal suo servizio assistenza
tecnica o comun ue da una persona con ualifica similare, in modo da prevenire ogni rischio.
UTILIZZO DEL CARICA BATTERIE
Inserire il cavo di alimentazione alla rete 220Vac (modello CB800A), 110Vac (modello CB800B) oppure ad una
opportuna sorgente a 12-24Vdc (modello CB800C). a spia POWER si accende. Inserire una batteria NH800
nell'apposito vano fino a bloccarla nel caricabatterie (la batteria non si innesta se non è ruotata correttamente).
a spia FAST CHARGE si accende e rimane accesa fino alla carica completa della batteria. Terminata la carica, la
spia si spegne.
MANUTENZIONE
Verificare mensilmente l’efficienza del cavo di rete. Effettuare la pulizia dei contatti batteria.
PER OGNI ALTRO INTER ENTO RI OLGERSI ALLA RETE ASSISTENZA RA IOLI S.p.A.
BATTERIA NH800
DATI TECNICI
TIPO
Ni
-
Mh
TENSIONE
3.6 V
CAPACITA’
700 Mah
TEMPERATURA DI UTI IZZO
0°C
÷ +40°C
TEMPERATURA DI
IMMAGAZZ
INAMENTO
-
10
÷
+45°C
A ERTENZE
e batterie NH800 devono essere ricaricate esclusivamente con i carica batterie CB800A-B-C.
SI RACCOMANDA DI RICARICARE LE BATTERIE ALMENO UNA OLTA OGNI 6 MESI PER GARANTIRNE LE
PRESTAZIONI E L'INTEGRITA’.
E' IETATO BRUCIARE LE BATTERIE.
APPOGGIARSI AL SER IZIO DI SMALTIMENTO PRESENTE SUL TERRITORIO.
SI RAMMENTA CHE IL CATTI O USO DELLA BATTERIA PRO OCA IL RAPIDO DECADIMENTO DELLE
CARATTERISTICHE.
DURANTE IL PERIODO INIZIALE DI UTLIZZO, LA BATTERIA NON GARANTISCE L'AUTONOMIA NOMINALE
DICHIARATA. PER OTTENERE LA MASSIMA EFFICIENZA OCCORRE EFFETTUARE ALCUNI CICLI DI RICARICA.
CB800A-B CB800C
Fast battery charge Fast battery charge
NH800
Battery pack
CB800A BATTERY CHARGER
TECHNICAL DATA
POWER SUPP Y VO TAGE 230Vac 50/60 Hz – 7W
FAST CHARGE CURRENT 0.5 A
RECHARGING TIME (typical) 90 min. approx.
CB800B BATTERY CHARGER
TECHNICAL DATA
POWER SUPP Y VO TAGE 115 Vac 50/60 Hz – 7W
FAST CHARGE CURRENT 0.5 A
RECHARGING TIME (typical) 90 min. approx.
CB800C BATTERY CHARGER
TECHNICAL DATA
POWER SUPP Y VO TAGE 11-30Vdc – 7W
FAST CHARGE CURRENT 0.5 A
RECHARGING TIME (typical) 90 min. approx.
WARNINGS
This appliance is not intended for use by persons (including children) with reduced physical, sensory or mental
capabilities, or lack of experience and knowledge, unless they have been given supervision or instruction
conceming use of the appliance by a person responsible for their safety. Children should be supervised to ensure
that they do not with the appliance.
Before using the battery charger, read carefully the user manual. The battery charger CB800A-B-C must be used
only to recharge the batteries NH800. Use the charger in a dry place, far from heat sources and protected from
the atmospheric agent.
Do not use the charger barefoot or with wet hands.
If the supply cord is damaged, it must be replaced by the manufacturer, its service agent or similarly ualified
persons in order to avoid a hazard.
USE OF THE BATTERY CHARGER
Insert the power supply cable to the wall socket 220 Vac (CB800A model), 110 Vac (CB800B model) or to a
suitable source 12/24 Vdc (CB800C model). The POWER led lights on. Insert a battery NH800 till it is locked in the
charger socket (the battery does not enter if not correctly rotated). The FAST CHARGE led lights on and remains
on up to the complete battery charge. At the end of the charge, the led lights off.
MAINTENANCE
Verify monthly the efficiency of the supply cable. Clean the contacts.
FOR E ERY OTHER INTER ENTION CONTACT RA IOLI ASSISTANCE NETWORK.
NH800 BATTERY
TECHNICAL DATA
TYPE Ni-Mh
VO TAGE 3.6 V
CAPACITY 700 Mah
TEMPERATURE IN DISCHARGE USE 0°C ÷ +40°C
STORAGE TEMPERATURE -10 ÷ +45°C
WARNINGS
The battery NH800 must be recharged exclusively by using the charger CB800A-B-C.
IT IS RECOMMENDED TO RECHARGE THE BATTERIES AT LEAST ONCE E ERY 6 MONTHS IN ORDER TO
GUARANTEE THEIR MAXIMUN PERFORMANCE AND INTEGRITY.
IT IS FORBIDDEN TO BURN THE BATTERIES.
USE THE DISPOSAL SER ICE IN YOUR TERRITORY TO RECYCLE THE EXHASTED BATTERIES.
WE REMIND YOU THAT IMPROPER USE OF THE BATTERY CAN RAPIDLY AFFECT ITS PERFORMANCE.
DURING THE INITIAL PERIOD OF USE THE BATTERY DOES NOT GUARANTEE THE DECLARED FULL
PERFORMANCE TO ACHIE E THE MAXIMUN EFFICIENCY SOME RECHARGE CYCLES ARE REQUIRED.
CB800A-B CB800C
Batterieladegerät Batterieladegerät
NH800
Batterie-Pack
