RD DPS5015 Manuale utente

- 1 -

中文说明书 ........................................................................................................................ 1-8

English User Manual ......................................................................................................... 9-14

通信版数控电源钣金外壳安装说明

外壳适用数控电源型号：

DPS5015（DPS5015-USB）、DPS5020（DPS5020-USB）、DPS3012、DPH3205

一、安装注意事项：

⚫安装前请仔细阅读本文档，如有疑问请与本公司联系。

⚫本外壳采用冷轧钢板材料，表面喷塑，安装、使用时应防止尖

锐物体划伤，避免阳光直晒和潮湿环境。

⚫组装时防止短路，正确连接正负极。

⚫不可在电源接通的情况下连接电路。

- 2 -

⚫尽量避免震动和跌落。

二、产品规格

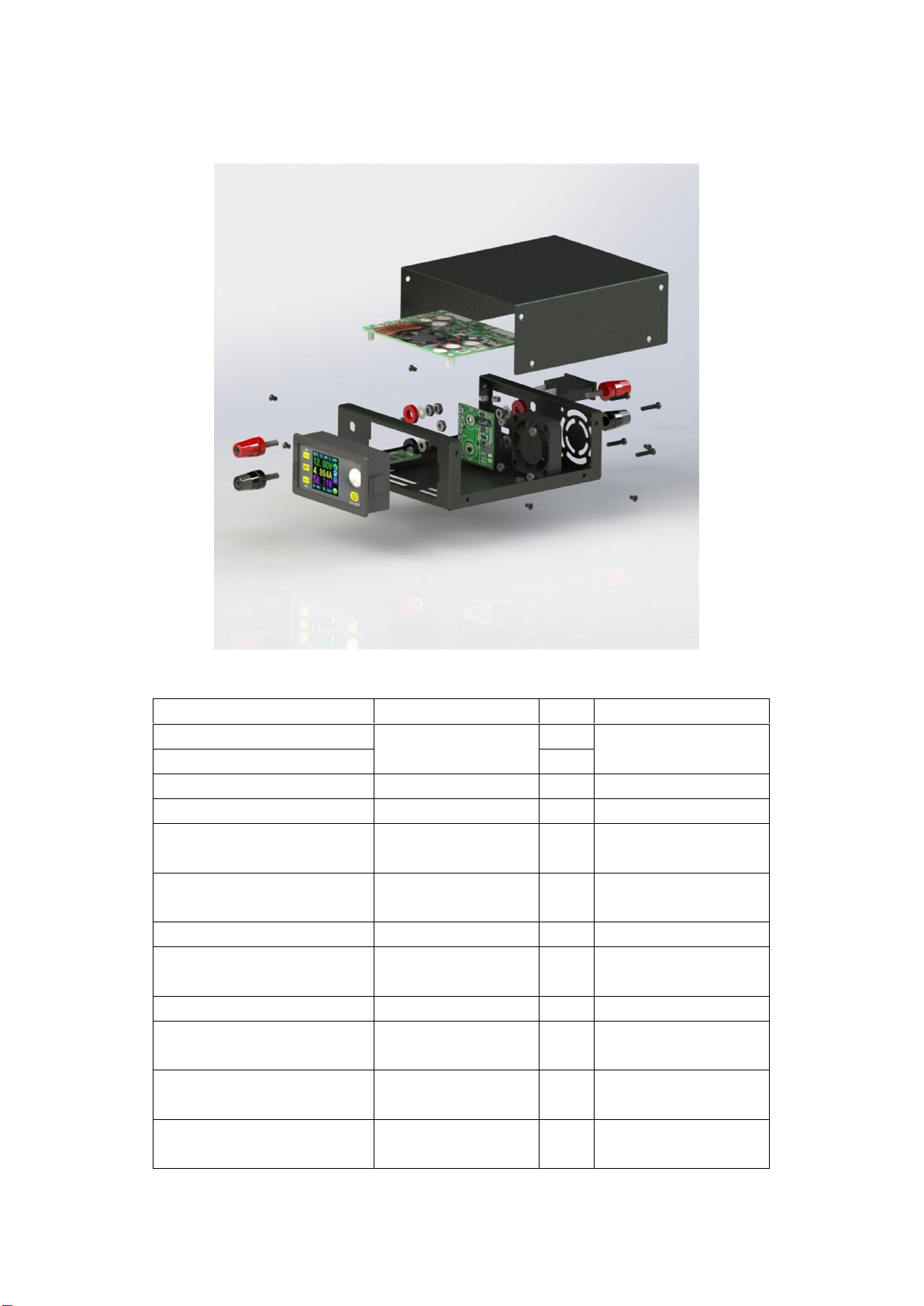

2.1 装配爆炸图:

- 3 -

2.2 器件清单：

名称

规格

数量

备注

上盖

137*123*51

MM(长*宽*高)

冷轧钢板

底壳

风扇

4010

5V 供电

风扇供电板

36*40（长*宽）

接线端子

M4*36

红色 2个黑

色2个

冷压端子接头

UT2.5-4

U型插接头

船型开关

KCD3

连接电线

RV2.5 平方单芯

软线

红：30cm

黑：25cm

外壳配套螺丝

平头 M3*5

尼龙支撑柱

M3 单头六角尼龙

柱L=8mm

PA66

尼龙螺母

M3 六角尼龙螺母

H=2.4mm

PA66

风扇固定螺栓

圆头 M3*13

螺丝螺帽各

4个

功率模块、通信板

固定螺丝

圆头 M3*5

功率板 4个

通信板 2个

透明自粘脚垫

Φ12*4

2.3 产品零件图：

- 4 -

备注：

外壳配套螺丝

M3*5 8 个

尼龙支撑柱 M3 单头六角

尼龙柱 L=8mm、尼龙螺母

M3 六角尼龙螺母 H=2.4mm

风扇固定螺

栓圆头

M3*13 4 个

功率模块、通

信板固定螺丝

圆头 M3*5 共

6个

冷压端子接

头 UT1-4

7个

三、安装步骤：

- 5 -

3.1 安装准备：

⚫数控电源模块一个。

⚫工具（电烙铁、焊锡、十字螺丝刀、剥线钳等）。

⚫适当的安装环境。

3.2 安装步骤：

a) 使用剥线钳截取适当长度的电线，电线长度参考下图：

b) 安装输入接线端子及开关（将接线端子和开关卡在后面板留出

的卡槽上，接线端子采用上正（红）下负（黑）的原则安装，

固定螺丝要拧紧）

- 6 -

c) 安装风扇供电板：

⚫将风扇电源线焊接到风扇供电板正面左下方的 5V 焊盘上

（注意正负极不要焊反）。

⚫将电源输入线焊接在风扇供电板左上角的两个焊盘上，（注

意正负极不要焊反）。

⚫将供电板安装在后面板的接线端子上（注意正负接口），然

后使用螺母固定。

⚫将电源开关用预先准备好的连接线焊接在供电板 Key 处焊

盘上。

d) 安装散热风扇（注意采用配套的螺栓固定，风扇贴有指示标签

的一侧朝外，不可装反）

- 7 -

e) 安装好输出接线端子，将准备好的带有冷压端子的输出线连接到

输出接线端子上，并用螺母拧紧（输出端子上正下负安装，输出

线不要接错）

f) 本外壳针对的产品分为显示部分、功率部分、USB 通信部分，安

装过程为：

⚫首先安装通信部分（如果产品不附带通信功能，本步骤忽略），

使用尼龙支撑柱和尼龙螺母把通信板支撑起来，然后使用通

信板固定螺丝将其固定在底壳预定位置上

- 8 -

⚫安装显示模块将其卡入前面板卡槽上（卡入过程用力要适当，

防止造成前面板变形）。

⚫安装上显示模块和功率模块连接的排线，注意 PCB 板的丝印

层LCD 和KEY 排线插接的位置（排线一定走 PCB 板的下方，

否则电感会对其有干扰）。

⚫根据下盖板四个孔的位置安装功率模块，使用配套螺丝将其

固定住。

⚫将输入正负分别接到功率模块的 IN+,IN-；输出正负接到

OUT+，OUT-。

⚫通过通信板连接线连接通信板与功率板

g) 连接好之后可以通电看是否连接成功。（注意通电前再次检查接

线是否正确）

h) 安装上盖，将上盖装配到下壳，采用配套螺丝固定

i) 本产品配套四个透明脚垫，用户可对称粘贴到外壳底部四个角上。

3.3 内部连线图：

- 9 -

Digital Control Power Supply Housing Installation Instructions

This housing is suitable for the following mode of digital control power supply:

DPS5015（DPS5015-USB-BT）、 DPS5020（DPS5020-USB-BT）、 DPH5005(DPH5005-USB-BT)、

DPS3012、DPH3205

1. Installation Note:

1.1 Please read the instructions carefully before installation. If you have any question, please

1.2 This housing adopts cold-rolled steel sheet material, so please avoid being scratched by sharp

objects, direct sunlight and humid environment.

1.3 when install this, please avoid short-circuit and connect positive and negative

electrode correctly

1.4 Forbid connect the circuit after power on.

1.5 Please avoid vibration and fall.

2. Product Specifications

-10-

2.1 Product Assembly Explode Diagram

2.2 Kit parts list

Item

Specification

Qty.

Remark

Upper cover plate

137*123*51

MM(L*W*H)

Cold-Roll Steel Sheets

Lower cover plate

Fan

4010

5V power supply

Fan power supply board

36*40（L*W）

Binding post

M4*36

Red 2pcs

Black 2pcs

Cold press connecting

terminal

UT2.5-4

Spade Terminal

Rocker Switch

KCD3

Connecting line

RV 2.5 square single

core flexible cord

Red 30cm

Black 25cm

Screw for housing

Flat head M3*5

Fan fixed screw

Fillister head M3*13

Screw 4 pcs

Nut 4 pcs

Nylon column

M3 Single head hex

nylon column L=8mm

PA66

Nylon Nut

M3 hexagonal nylon nut

H=2.4mm

PA66
