ENGLISH

QUICK START GUIDE

INSTALLATION AND SETUP

The Beatpad is a designated iPad controller for

Algoriddim’s DJAY app, and a class compliant

USB plug and play device for Mac and PC

Please make sure to install the DJAY iOS app

via the app store

Place your iPad into the docking station and

connect it using the appropriate cable supplied.

Connect your Beatpad to your sound system

using RCA (unbalanced) or XLR (balanced) cables

Connect your headphones (either 6.3mm or

3.5mm jack) to the front panel socket

Connect supplied power adapter

Make sure the volume is low when first connec-

ting and increase the volume slowly

PROFESSIONAL IPAD CONTROLLER FOR DJAY

POWER SUPPLY

iPad

CABLE

RCA / XLR

SOUND SYSTEM

BEATPAD HEADPHONES

ENGLISH

QUICK START GUIDE

PITCH + FX SECTION

1PITCH +

2PITCH BEND Pitch fader changes the permanent speed of

the track, whilst using pitch bend speeds up or

slows down the track temporarily

2SHIFT +

PITCH BEND Jumps through the track in beat bars

3LOOP To loop a track, turn the encoder to your

selected loop length and push to deactivate

LOOP ON / OFF. Hit Loop button to activate or

deactivate a loop

4FILTER Turn the rotary knob to the right for a high pass

filter or to the left for a low pass filter.

5FX To activate effects press the FX ON button

FX SELECT scrolls through your FX selection

FX PARAM changes the parameter of

that effect

You can view the FX settings by opening the FX menu in the DJAY app

on your iPad.

3 4

ENGLISH

QUICK START GUIDE

TRANSPORT SECTION

1SYNC Sync automatically matches a track to the BPM of

the other deck

2SET CUE This will create a temporary CUE point. Each time

you press SET a new CUE point is set and can be

seen by a white CUE marker on the record

3JUMP TO CUE Pressing JUMP TO CUE will take you to the last set

CUE point set by SET CUE If no CUE POINT was set it

will jump to the beginning of the track

4PLAY / PAUSE Press to launch and pause your track

5SHIFT +

1SYNC Returns to the start of the track

5SHIFT +

2SET CUE Activates keylock

5SHIFT +

3JUMP TO CUE Activates the vinyl break effect

5SHIFT +

4PLAY Activates the Censor (reverse) effect

1 2 3 4

ENGLISH

QUICK START GUIDE

MIXER SECTION

1MASTER Controls the master output volume

2PHONES Controls your headphone volume

3CUE MIX Mixes the headphone signal between your

selected channel and the master output signal

4AUX Controls the outputvolume toyourDJ monitors

5REC You can record your sets within DJAY by

pressing the REC button

6CUE Allows you to pre-listen to each deck on your

headphones. SHIFT + CUE activates slip mode.

7GAIN Fine adjust the input volume for each deck

8EQ Tweak the high, mid or low frequencies when

mixing your track

9LINE FADERS Controls your channel volume

10 CROSSFADER Enables you to fade between your decks

ENGLISH

QUICK START GUIDE

1TRACK NAVIGATION

TRACK SELECT

Use the track select encoder to browse through your iTunes library

TRACK LOAD

Press 1 or 2 to load tracks on either deck

FADER START

Press SHIFT + TRACK LOAD 1/2 to enable fader-start and

launch a track using your line fader

2JOG WHEEL MODES

Activate JOG SCRATCH MODE for vinyl emulation and JOG

SEEK MODE for quickly searching through your tracks.

iCut MODE

DJAY will automatically cut your track with the crossfader when

holding SHIFT and scratching with the jog wheel

3PERFORMANCE MODE

CUE

Press a pad to set a CUE and shift + CUE to delete

BOUNCE

Press BOUNCE LOOP MODE and hit a pad to cut up

your track, each drumpad has a different length

INSTANT F X

Instant FX contains a number of awesome one touch

effects that will add color to your mix

SAMPLER

Load samples onto each sample bank and launch

them using the drum pads to remix your track on

the fly. Hold SHIFT and press SAMPLER to open/

close SAMPLER VIEW

ENGLISH

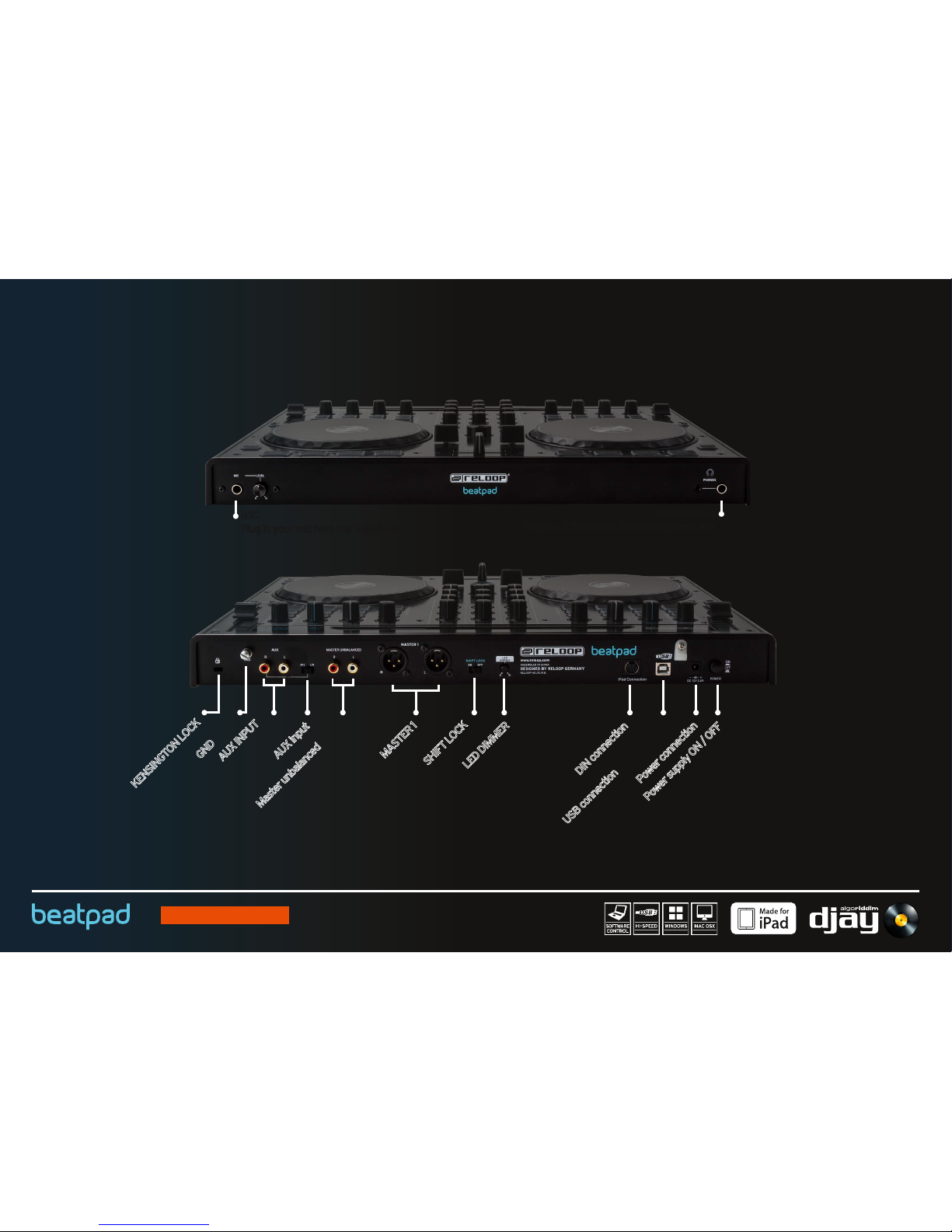

Headphones

Plug in a 3.5mm or 6.3mm headphone jack

KENSINGTON LOCK

Phono GND screw

Master unbalanced (RCA)

Line phono switch for AUX input

AUX INPUT

For external device like iPod

turntable or CD players

MIC

Plug in your mic here and adjust volume

SHIFT LOCK

ON / OFF for latch or hold mode

MASTER 1

Balanced XLR connections

LED DIMMER

Sets the brightness of the LED panel

iPad DIN connection

USB connection for MAC or PC

Power connection

Power supply ON / OFF

QUICK START GUIDE

GERMAN

QUICK START GUIDE

INSTALLATION AND SETUP

Das Beatpad ist ein dedizierter iPad Controller für

die DJAY App von Algoriddim und ein Class

Compliant USB Plug N Play Gerät für Mac und PC

Bitte laden und installieren Sie die DJAY iOS

App über den App Store

Positionieren Sie Ihr iPad in die Docking Staion und

verbinden Sie es mittels des mitgelieferten Kabels

Verbinden Sie Ihr iPad mit Ihrer Anlage über

Cinch (asymmetrisch) oder XLR (symmetrisch)

Schließen Sie nun das mitgelieferte Netzteil an

Lautstärkeregler sollte während des Aufbaus

auf minimum eingestellt sein; erhöhen Sie nach

dem Einschalten die Lautstärke langsam

POWER SUPPLY

iPad

CABLE

RCA / XLR

SOUND SYSTEM

BEATPAD HEADPHONES

PROFESSIONAL IPAD CONTROLLER FOR DJAY

GERMAN

QUICK START GUIDE

PITCH + FX SECTION

1PITCH +

2PITCH BEND Mit dem Pitch Fader können Sie die Geschwin-

digkeit eines Tracks dauerhaft verändern. Mit

der Pitch Bend Funktion können Sie die Ge-

schwindigkeiteines Trackstemporäranheben/

senken

2SHIFT +

PITCH BEND Springt taktweise im Track

3LOOP Um einen Loop zu erstellen, suchen Sie mit

dem Encoder die gewünschte Stelle. Durch

Drücken aktivieren/deaktivieren Sie den Loop

4FILTER Drehen Sie den Regler nach rechts für einen

High Pass Filter und nach links für einen Low

Pass Filter

5FX Um Effekte zu aktivieren, drücken Sie die FX

ON Taste

Mit FX SELECT navigieren Sie durch die

Effektauswahl

Mit FX PARAM können die Effektparame-

ter verändert werden

Sie gelangen zu den FX-Einstellungen durch Öfnnen des FX Menu in

der DJAY App auf Ihrem iPad.

3 4

GERMAN

QUICK START GUIDE

TRANSPORT SECTION

1SYNC Die Sync Funktion erlaubt es, den BPM Wert eines

Tracks an das andere Deck anzupassen

2SET CUE Hiermit erstellen Sie einen temporären Cue

Punkt. Bei jedem Drücken wird ein neuer Cue

Punkt erstellt. Dieser wird durch einen weissen

Cue Marker dargestellt

3JUMP TO CUE Durch Drücken von JUMP TO CUE gelangen Sie

an den durch SET CUE zuletzt gesetzten Cue

Punkt. Bei nich vorhandenem Cue Punkt gelan-

gen Sie an den Anfang des Tracks

4PLAY / PAUSE Drücken, um die Wiedergabe eines Tracks zu

starten/pausieren

5SHIFT +

1SYNC Kehrt zum Anfang eines Tracks zurück

5SHIFT +

2SET CUE Aktiviert Keylock

5SHIFT +

3JUMP TO CUE Aktiviert den Vinyl-Bremseffekt

5SHIFT +

4PLAY Aktiviert die Rücklauffunktion

1 2 3 4

GERMAN

QUICK START GUIDE

MIXER SECTION

1MASTER Hiermit lässt sich die Master Ausgangslautstärke

regulieren

2PHONES Hiermit lässt sich die Lautstärke Ihres Kopfhörers

einstellen

3CUE MIX Mischt das Lautstärkeverhältnis im Kopfhörer

zwischen Kanal- und Master-Signal

4AUX Hiermit lässt sich die Lautstärke für Ihr Monitor-

system einstellen

5REC Durch Drücken von REC können Sie Ihr Set in DJAY

aufnehmen

6CUE Ermöglicht Ihnen jedes Deck in Ihrem Kopfhörer

vorzuhören. SHIFT + CUE aktviet Slip Mode

7GAIN Feinjustierung der Lautstärke des jeweiligen Kanals

8EQ Hiermit können Sie Höhen/Mitten/Tiefen einstellen

9LINE FADERS Reguliert die Kanallautstärke

10 CROSSFADER Ermöglicht es Ihnen zwischen den Decks

überzublenden
