Allgemein
Montage- und Bedienungsanleitung
Bitte lesen Sie vor Inbetriebnahme dieses Produktes diese
Anleitung sorgfältig durch und überprüfen Sie das Produkt auf
Schäden. Bewahren Sie die Bedienungsanleitung sorgfältig auf.
Bei Beschädigungen darf das Produkt nicht angeschlossen
werden. Achten Sie darauf, daß dieses Produkt nicht in die
Hände von Kindern oder unbefugten Personen gelangen kann.
Nach Ende der Lebensdauer ist das Produkt fachgerecht zu
entsorgen. Elektronische Bauteile müssen dem Sondermüll
zugeführt werden!
Funktion
Die Modelle AD 1010, AD 1020, AD 1030 unterscheiden sich
in der Anzahl der Innenstationen und Taster auf der
Aussensprechstelle. Technisch sind sie identisch.
Diese Anlagen zeichnen sich durch einfache Montage und
Bedienung aus. Die Türsprechstelle ist im Außenbereich
einsetzbar und für die Aufputz- und Unterputzmontage
geeignet. Die Montagestelle muss spritz- und
regenwassergeschützt sein. Die Verbindung zwischen der
Türsprechstelle und der Innenstation erfolgt jeweils mit einer
2-Draht-Leitung, und kann jeweils mit einer handelsüblichen
2-Draht-Leitung bis auf ca. 70 Meter verlängert werden.
Bei der Verwendung eines handelsüblichen elektrischen
Türöffners, kann die Eingangstür ebenfalls über die 2-Draht-
Leitung von der Innenstation aus geöffnet werden. Hierzu ist
nur eine 2-Drahtleitung von der Türsprechstelle zum Türöffner
erforderlich.
DEUTSCH
DEUTSCH
3
Wichtige Sicherheitshinweise
1. Bei Beschädigungen darf das Produkt nicht in Betrieb
genommen werden.
3. Farbe der Anschlußdrähte beachten! (Farbe auf Farbe
verdrahten)
4. Beim Verlegen von Leitungen darauf achten, dass keine
Drähte (insbesondere Netzleitungen beschädigt werden.
5. Als Stromquelle für die Innensprechstelle darf nur eine
Netzsteckdose (230V~ / 50 Hz) verwendet werden.
Versuchen Sie nie das Gerät in einer anderen Spannung zu
betreiben.
6. Installationsarbeiten dürfen nur von einer Elektrofachkraft
durchgeführt werden.
7. Achten Sie darauf, dass dieses Produkt nicht in die Hände
von Kindern oder unbefugten Personen gelangen kann.
8. Keine Reparaturen vornehmen - Diese Beeinträchtigen die
elektrische Sicherheit und evtl. die EMV
(elektromagnetische Verträglichkeit).
9. Abstand zu 230V Leitung einhalten (min. 10 cm)
10. Versichern Sie sich, dass alle elektrischen Verbindungen
und Verbindungsleitungen zwischen den Geräten in
Übereinstimmung mit der Bedienungsanleitung sind.
11. Achten Sie auf eine ausreichende Belüftung des Gerätes.
Verdecken oder blockieren Sie niemals die Lüftungsschlitze.
12. Stellen Sie das Gerät niemals auf einen instabilen
Untergrund. Durch ein Herabfallen könnten Personen
verletzt werden.
2. Bei Beschädigung das Geräte sofort außer Betrieb nehmen
und Netzleitungen abziehen. STROMSCHLAG -
LEBENSGEFAHR. (Netzstecker aus der Steckdose ziehen)
Schäden sofort durch Fachmann beheben lassen.
Bitte klappen Sie die letzte Seite dieser Bedienungsanleitung
heraus (Produktabbildung ausklappbar). Lassen Sie die
Abbildung sichtbar. Die Bedienungsanleitung bezieht sich
mehrfach darauf.
Produktübersicht
DEUTSCH
DEUTSCH
4
1 - Türsprechstelle 10 - Anschlussstecker des Netzadapter
2 - Innenstation 11 - Netzadapterbuchse
3 - Netzadapter 12 - Aufhängehaken
4 - Anschlußleitung 13 - Leitungseinführung
5 - Kabelklemmen
6 - Klemmleiste
7 - Klingeltaster
8 - Klingel-Lautstärke
9 - Türöffner Taste
Vorbereitung zur Montage

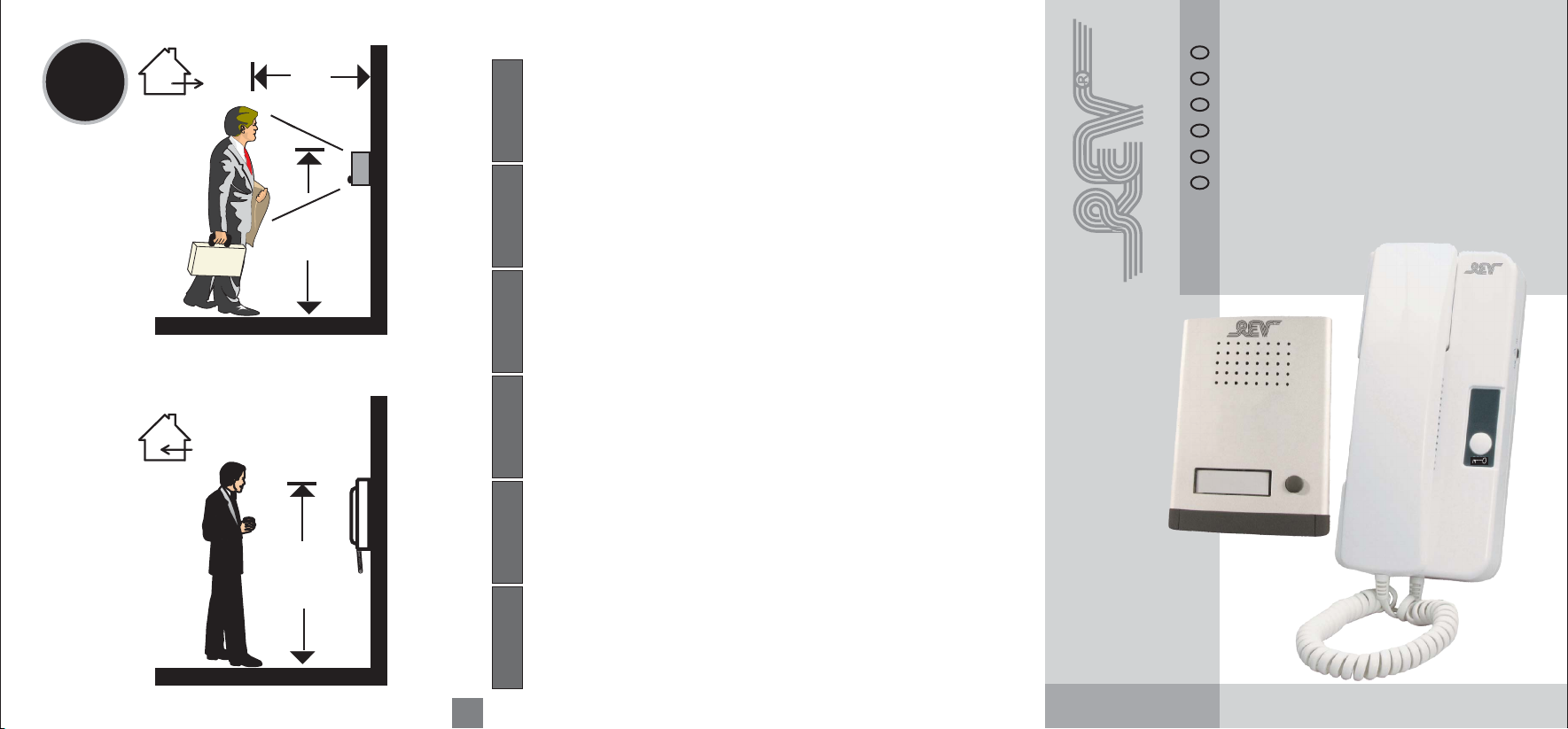

Bevor Sie die Türsprechstelle und die Innenstation befestigen,
sollte eine geeignete Stelle ausgesucht werden (Abb. C).
Die Leitung darf nicht direkt neben Netzleitungen
verlegt werden. Um Störungen zu vermeiden, bitte einen
Abstand von ca.10 cm einhalten. Eine Netzsteckdose (230V~)
für den Netzadapter der Innenstation (3) sollte in der Nähe der
Innenstationsbefestigung vorhanden sein.
Dann
ermitteln Sie die benötigte Leitungslänge, von der
Türsprechstelle bis zur Innenstation. Diese darf 70m nicht
überschreiten
Achtung:
Hinweise:
Sollten Sie bereits eine 2-Draht-Türklingelanlage verwenden, so
können Sie ohne weitere Leitungsinstallation diese zwei
vorhandenen Klingeldrahtleitungen für den Anschluss einer
Türsprechstelle verwenden. Auch das Türöffner-Signal wird über
die selben zwei Leitungen übertragen. Die Türsprechstelle ist für
eine Unterputzmontage vorgesehen. Die Befestigung muss in
einem regen- und spritzwassergeschützten Bereich erfolgen,
oder es muss eine entsprechende Abdeckung bzw.
Überdachung angebracht werden. Die Anschlussleitung (4)
sollte an der Türsprechstelle im Außenbereich nicht Aufputz
verlegt werden, sondern ist durch die Wand zu führen. Dadurch
ist sie gegen Beschädigungen geschützt.
DEUTSCH
DEUTSCH
5
Montage der Türsprechstelle
Die Türsprechstelle ist für die Aufputz- und Unterputzmontage
geeignet. Wir empfehlen jedoch die Aufputzmontage.
Aufputzmontage:
1. Führen Sie das Anschlusskabel ca. 10 - 15 cm durch den
Schlitz an der Aufputzmontageplatte. Schrauben Sie die Aufputz-
montageplatte an die gewünschte Stelle an der Wand (Abb. 1)
2. Setzen Sie den
Schraubendreher in die
Aussparung und hebeln Sie die
Blende heraus. Jetzt können Sie
beide Blenden vom Gehäuse
nach oben bzw. unten abziehen
(siehe Abb. 2).
3. Anschluss der Leitung gemäß
Abbildung B (Ausklappseite)
4. Befestigung der Türstelle
mittels 2 Gewindeschrauben
(Abb. 3).
5. Blenden wieder aufschieben
X = Leitung zur Innensprechstelle
Y = Leitung zum Türöffner (wird
nur benötigt, wenn der Türöffner
angeschlossen werden soll).
2x
Abb. 1
XY
Abb. 2
Abb. 3
DEUTSCH
DEUTSCH
6
Unterputzmontage:

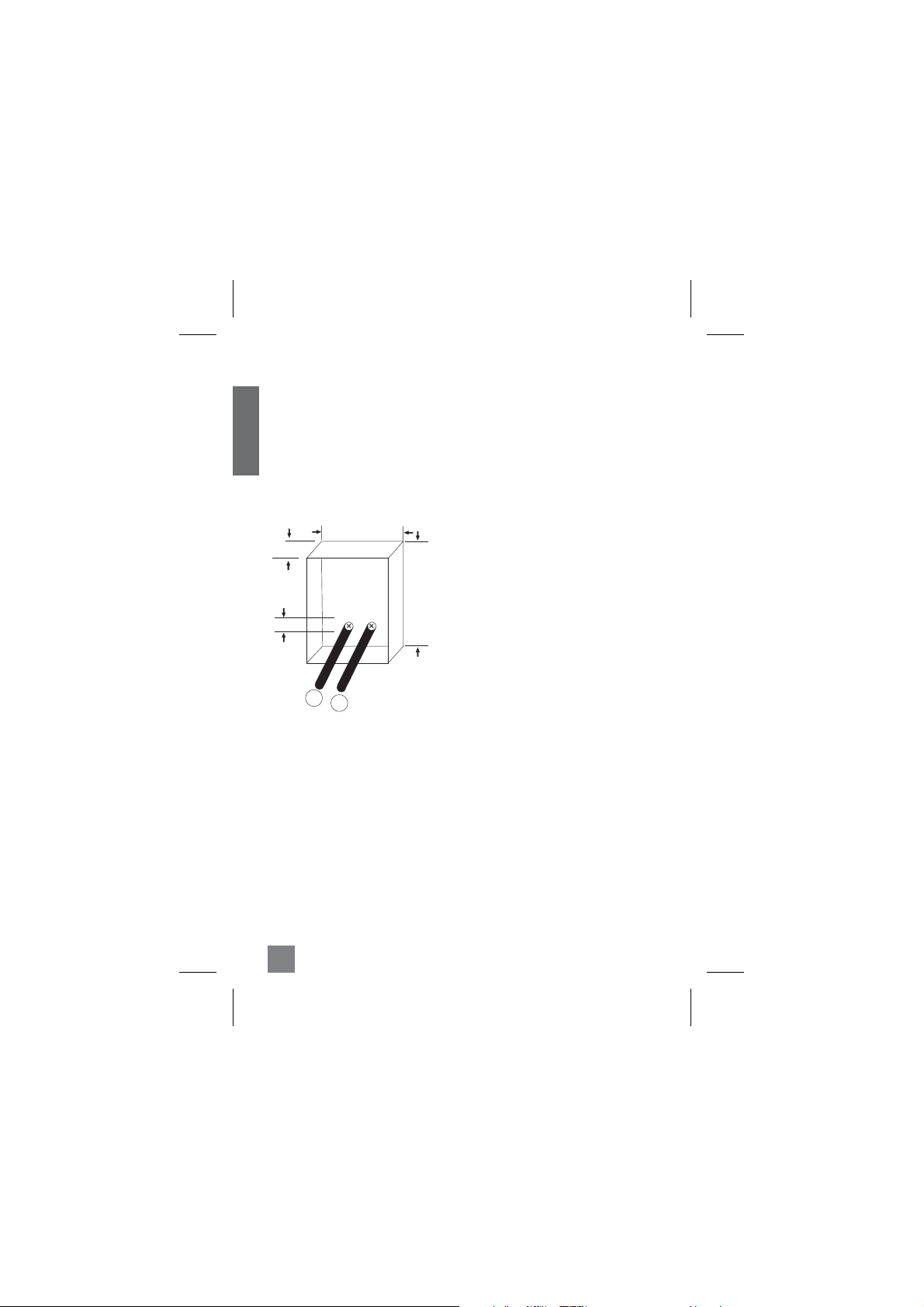

Wandaussparung herstellen passend für den Einbau der
Türsprechstelle. Der Rahmen muss die Aussparung komplett
verdecken. Abmessung (siehe Abb. 4).
Fahren Sie fort mit Punkt 2 der Aufputzmontage.
EinAchtung: Unterputzmontagerahmen wird nicht mitgeliefert.
Dieser wird auch nicht unbedingt benötigt.
80 mm
125 mm
>7mm
ca. 40 mm
XY
Abb. 4
Kabelverlegung oder Verlängerung
Hinweis
Die beigefügten Anschlussleitung (4) oder eine andere mind.
2-adrige Leitung mit 0,75mm² Querschnitt müssen zum
Befestigungsort der Innenstation(en) verlegt werden. Achten
Sie auf eine ausreichende Länge für die Anschlussmontage. Ist
eine Verlängerung erforderlich, kann diese mit handelsüblicher
2-Drahtleitung auf insgesamt max. 70 Meter verlängert werden.
Achten Sie auf eine eventuelle Leitungsfarbenänderung.
Notieren Sie sich die Farben des Verlängerungskabels und der
Kabelklemmen (5) um einen Falschanschluss an der
Innenstation zu vermeiden.
zu AD 1020/1030: Pro Innenstation muss jeweils eine
2-Drahtleitung gelegt werden.
DEUTSCH
DEUTSCH
7
Montage der Innenstation
Die Innenstation können Sie an den Aufhängeösen (12) mittels
zwei Schrauben an der gewünschter Stelle befestigen.
Dann den Anschlußstecker (10) des Netzadapters in die
Netzadapterbuchse (11) einstecken. Die
Spannungversorgungsleitung (14) muss in der
Leitungseinführung (13) auf der Rückseite der Innenstation
verlegt sein. Achten Sie auf die Nähe einer Steckdose für den
Netzadapter (3).
Das Anschlußkabel entsprechend der Farbangabe bzw. der
Zahlenangabe an die Klemmen (5) anschließen (siehe Abb. B).
Den Stecker des Netzadapters (3) in die (230V~) Netzsteckdose
stecken.
Wenn der Besucher den Klingeltaster (7) der Türsprechstelle
drückt, ertönt der Klingelton an der Innenstation. Sie können
jetzt den Hörer abnehmen, um mit dem Besucher zu sprechen.
Ist ein Türöffner angeschlossen, kann durch Drücken der
Türöffner Taste (9) geöffnet werden. Dieses ist auch bei nicht
abgenommenem Hörer möglich. Die Klingel-Lautstärke können
Sie mit dem seitlich befestigten Schiebeschalter (8) einstellen.
Bedienung
Anschluss an vorhandenen Türöffner (Abb. B)
Bei der Verwendung eines elektrischen Türöffners mit den
angegebenen Spezifikationen 12V dc /1A (Technische Daten),
kann die Eingangstür über eine 2-Draht-Leitung, die von der
Türsprechstelle zum Türöffner gelegt werden muss, mit der
Türöffner Taste (9) an der Innenstation geöffnet werden.
DEUTSCH
DEUTSCH
8
Fehlersuche
!Keine Sprachverbindung
Pflege
!Prüfen ob das Kabel richtig
angeschlossen und nicht
beschädigt ist.
!Türöffner öffnet nicht !
!
Hat der Türöffner die
vorgeschriebenen technische
Daten
Leitung von Türstation zum
Klingeltaster in Ordnung?
!
!
!
Netzbetriebene Geräte vor dem Reinigen vom Netz trennen
(Stecker ziehen).
Das Gerät nur mit einem feuchten Tuch, ohne
Reinigungsmittel säubern.
Staubablagerungen an Lüftungsschlitzen nur mit einem Pinsel
lösen und gegebenenfalls mit einem Staubsauger absaugen.
Netzadapter 230V ~ , 50/60 Hz, 15 V / 1000 mA
Leitungslänge max 70m 0,75m² (Türstation -
Innenstation)
Verbrauch:
- Bereitschaft 3 Watt
- In Betrieb 10 Watt
Betriebstemperatur -10°C bis 50°C
Klingel-Lautstärke max. 80dBA/1Meter
Türöffneranschluss DC 12V/ max. 1A**
**Der Türöffner muß diesen Spezifikationen entsprechen.
Änderungen ohne Ankündigung vorbehalten. Im Rahmen
unserer Produktpflege und Geräteoptimierung kann der Inhalt
von den Verpackungsangaben abweichen.
Technische Daten:
