Riello Burners FS10 Guida rapida

2902445 (2)

Montage und Bedienungs Anleitung

Installation, use and maintenance instructions

Installatie-, gebruiks- en onderhoudsvoorschriften

Manuel d’entretien

Brûleur gaz à air soufﬂé

Gas-Gebläsebrenner

Forced draught gas burner

Gasventilatorbrander

CODE MODELE - MODELL - MODEL TYPE -TYP

3756432 FS10 564T30

Fonctionnement à 1 allure

Einstuﬁger Betrieb

One stage operation

Eentrapsbranders

2445

Brûleur gaz à air soufﬂé

FS10

CODE

3756432

TYPE

564T30

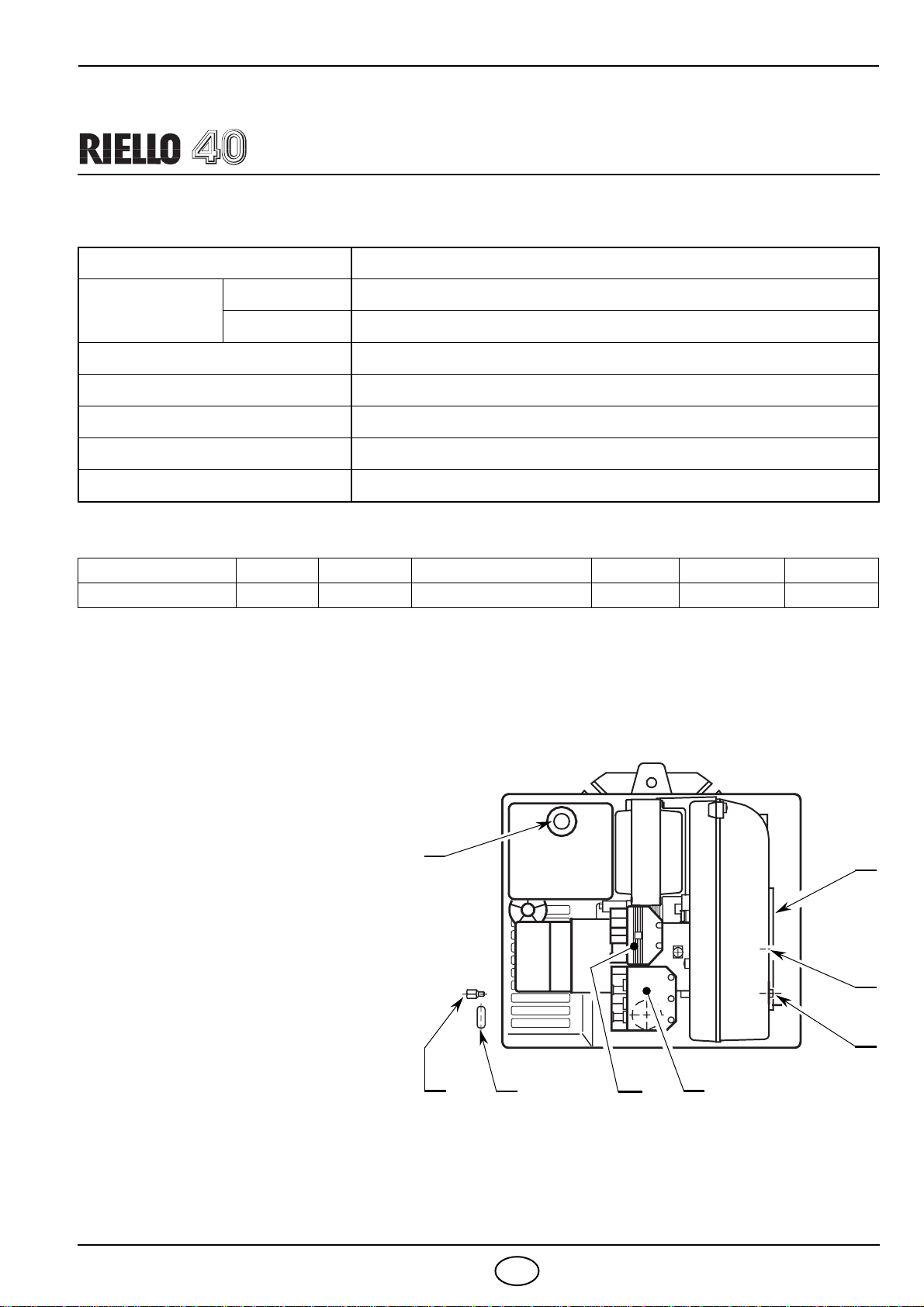

DONNEES TECHNIQUES

Pour gaz de la famille 3 (GPL), kit sur demande.

◆

Marquage CE conforme à la Directive Appareils à Gaz 90/396/CEE; PIN 0063AP6680.

◆

Brûleur avec label CE conformément aux directives CEE: EMC 89/336/CEE, Basse Tension 73/23/CEE,

Machines 98/37/CEE et rendement 92/42/CEE.

◆

Rampe gaz conforme à EN 676

NOTES

– Le presse-étoupe (5), livré avec le brûleur, doit être monté du même côté de la rampe gaz.

– Vériﬁer l’accessibilité aux vis pour ﬁxage capot, une fois que le brûleur soit installé.

Eventuellement les substituer avec vis livrées avec le brûleur (6) ﬁg. 1.

Puissance thermique 52

116 kW – 45.000

100.000 kcal/h

Gaz naturel

(Famille 2) Pci 8

12 kWh/m

– 7.000

10.340 kcal/m

Pression min. 10 mbar – max. 40 mbar

Alimentation électrique monophasée, 230V ± 10% ~ 50Hz

Moteur 230V / 0,7 A

Condensateur 4

Transformateur d’allumage primaire 1,8A / 230V – secondaire 8 kV / 30 mA

Puissance électrique absorbée 0,13 kW

PAYS

FR GB - IE IT - AT - GR - DK - SE NL DE LU

CATEGORIE GAZ

II2Er3P II2H3P II2H3B/P II2L3B/P II2ELL3B/P II2E3B/P

1– Volet d’air

2– Vis blocage volet d’air

3– Prise alimentation et

télécommandes à 7 pôles

4– Prise rampe gaz à 6 pôles

5– Presse-étoupe

6– Vis pour ﬁxage capot

7– Bouton de réarmement avec

signalisation de sécurité

D5163

Fig. 1

2445

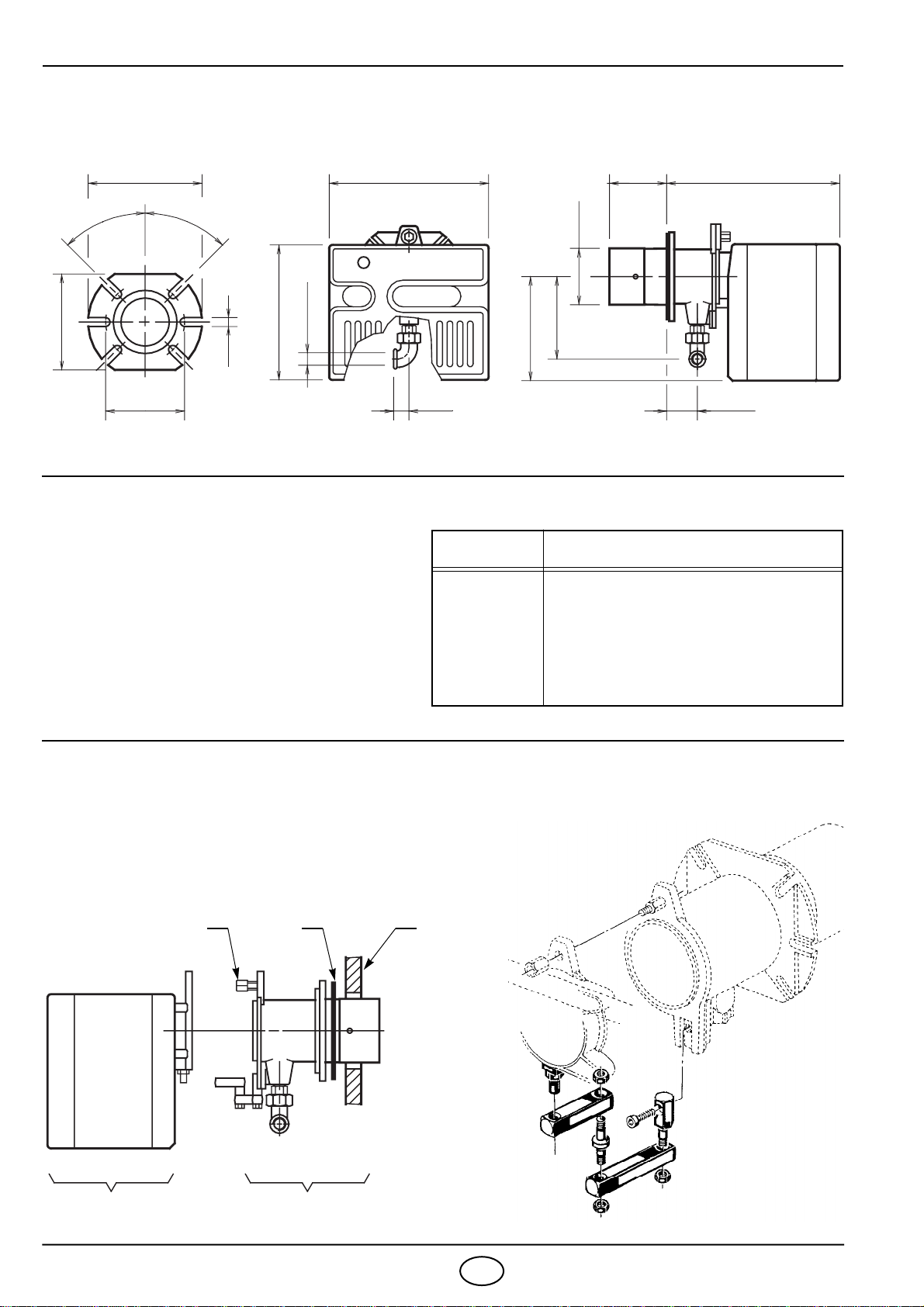

DIMENSIONS

MATERIEL COMPLEMENTAIRE

FIXATION A LA CHAUDIERE

Bride Brûleur

305 110 347

ø 185

130 33 61

45°

ø 105

262

160

Rp 3/4

204

142

*170

* Tête de combustion longue sur demande. D5106

Quantité Dénomination

Vis avec écrous

Joint isolant

Vis pour ﬁxation capot

Presse-étoupe

Charnière

Fiche à 7 pôles

Enlever ensuite la tête de combustion du brûleur

en desserrant l’écrou (1), ôter le groupe (A).

Fixer le groupe (B) à la plaque (2) de la chaudière,

interposer le joint isolant (3) livré avec le brûleur.

132

D5108

MONTAGE CHARNIERE

S7392

2445

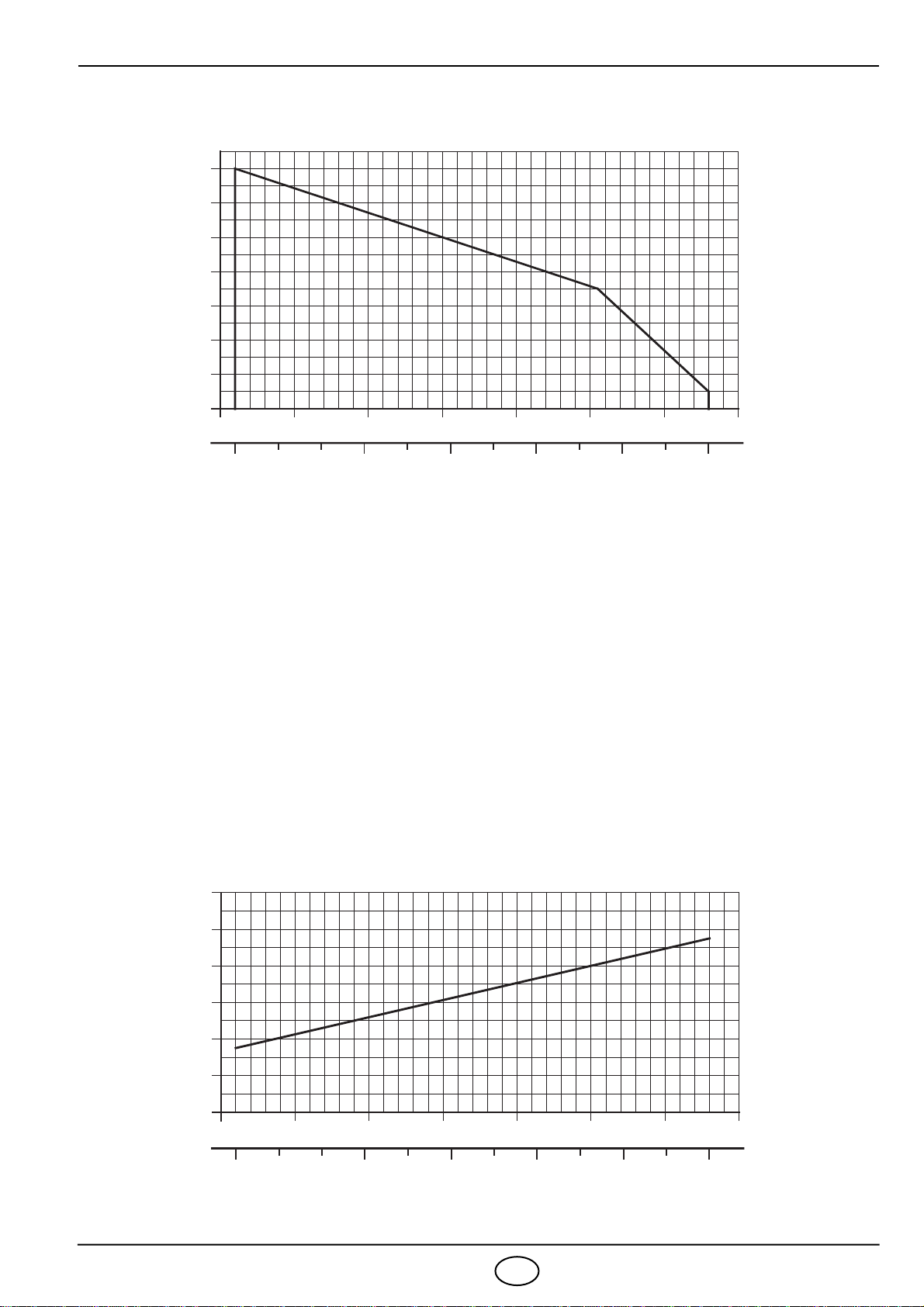

PLAGE D’UTILISATION

CHAUDIERE D’ESSAI

La plage d’utilisation a été obtenue avec une chaudière d’essai conforme aux normes DIN 4788

et EN 676.

CHAUDIERE COMMERCIALE

L’accouplement brûleur/chaudière ne produit pas de problèmes si la chaudière est conforme à la

norme EN 303 et si la chambre de combustion a des dimensions similaires à celles prévues dans

la norme EN 676.

Par contre, si le brûleur doit être accouplé à une chaudière commerciale qui n’est pas conforme à

la norme EN 303 ou dont les dimensions de la chambre de combustion sont plus petites

que celles indiquées dans la norme EN 676, consulter le fabriquant.

CORRELATION ENTRE PRESSION DU GAZ ET PUISSANCE

Pour obtenir la puissance maxi, il faut avoir 5,8 mbar mesurée au manchon avec chambre de

combustion à 0 mbar et gaz G20 - Pci = 10 kWh/m

(8.570 kcal/m

0,8

0,2

0,4

0,6

Pression dans la chambre de

combustion en mbar

45.000 60.000 70.000 80.000 kcal/h

50 7060 80 90 kW

Puissance brûleur D5165

1,0

120

90.000

1,2

100 110

100.000

1,4

45.000 60.000 70.000 80.000 kcal/h

50 7060 80 90 kW

Puissance brûleur D5166

120

90.000

100 110

100.000

Pression gaz

mbar

2445

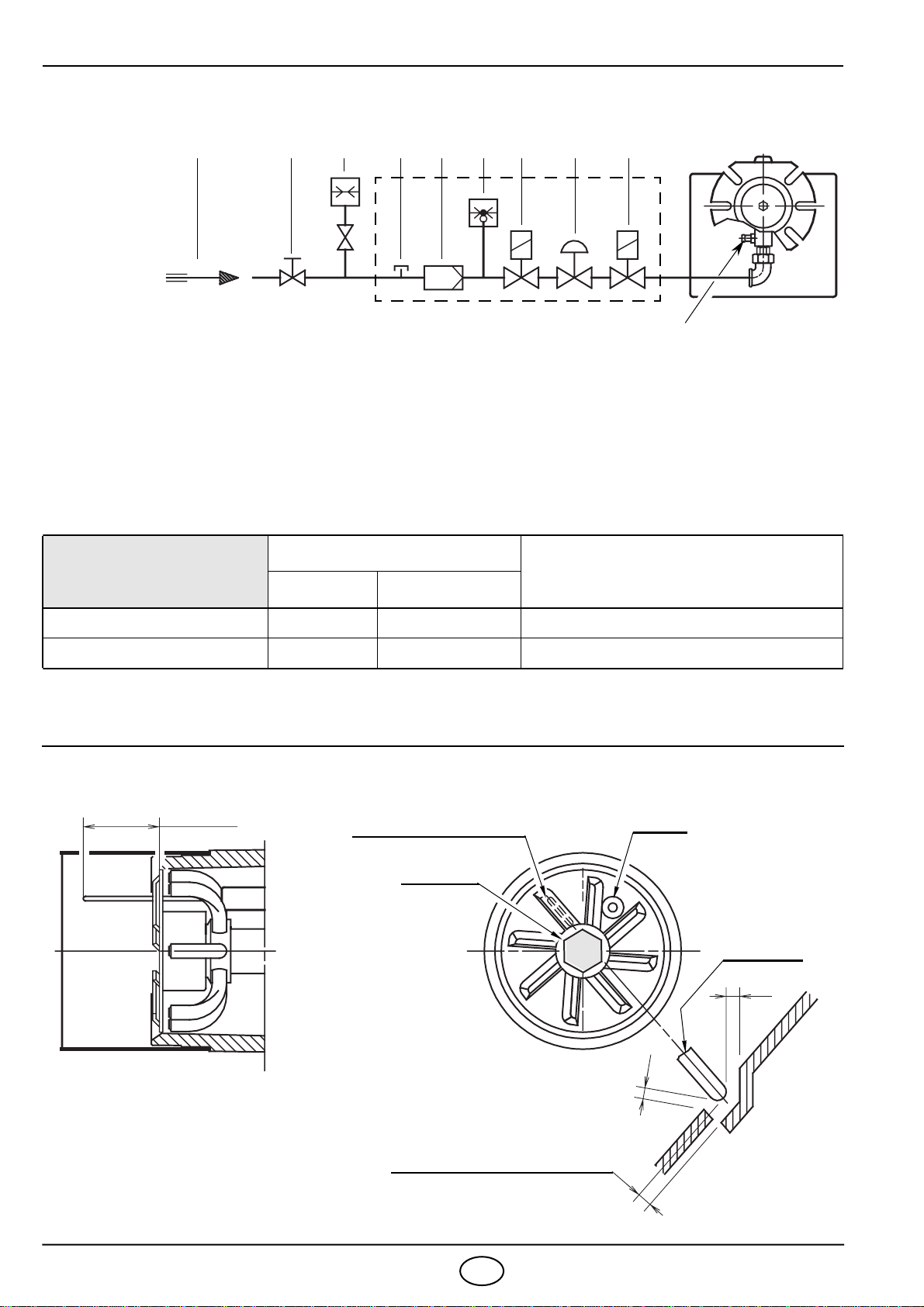

SCHEMA ALIMENTATION DU GAZ

La rampe gaz est fournie à part, voir les notices jointes pour son réglage.

POSITIONNEMENT ELECTRODE - SONDE

RAMPE GAZ SELON EN 676

MULTIBLOC CONNEXIONS EMPLOI

RAMPE BRULEUR

MBDLE 405 B01 Rp 1/2 Rp 3/4 Gaz naturel ≤80 kW et GPL

MBDLE 407 B01 Rp 3/4 Rp 3/4 Gaz naturel et GPL

1– Conduit arrivée du gaz

2– Robinet de barrage

(à charge de l’installateur)

3– Manomètre pression du gaz

(à charge de l’installateur)

4– Filtre

5– Pressostat gaz

6– Vanne de sécurité

7– Régulateur de pression

8– Vanne de réglage

M1 – Prise pour le contrôle de la

pression gaz à l’alimentation

M2 – Prise pour le contrôle de la

pression à la tête

D5069

2 3 M1 4 5 6 7 8

D5104

Electrode d’allumage

ATTENTION 2 ÷3 mm

Sonde

Sonde Electrode

2,2

~40 mm

Injecteur

2445 5F

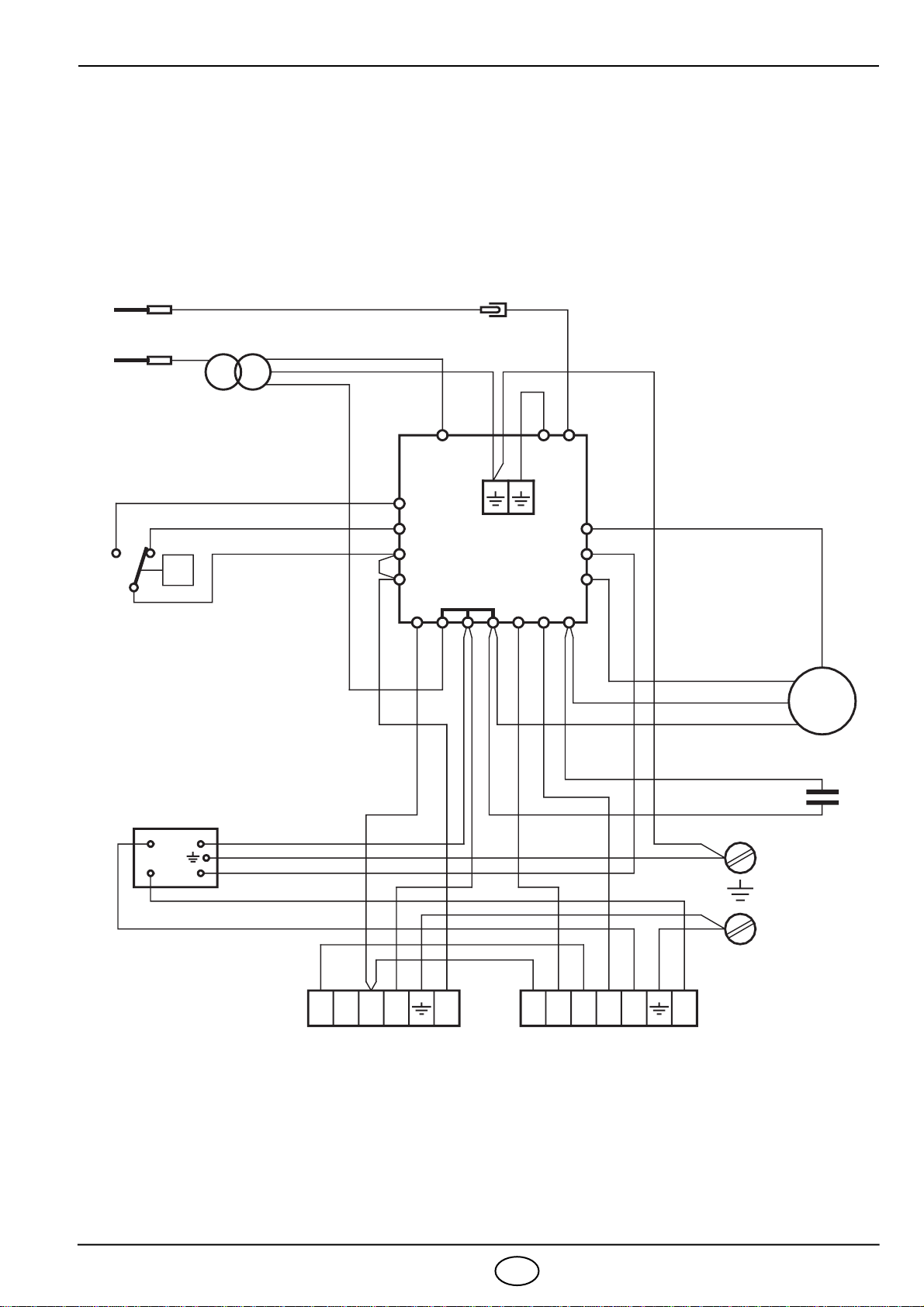

INSTALLATION ELECTRIQUE

(exécutée en usine)

Moteur

Condensateur

Terre brûleur

Connecteur

Sonde

321N Ph S3B4 T2 T1

12 5 9

15 B

BOITE DE CONTROLE

508SE

D5164

Pressostat air

Transf. d’allumage

1716

NL1

Prise 6 pôles Prise 7 pôles

Bleu

Blanc

Marron

Noir

Antiparasite

13 610

2445 6F

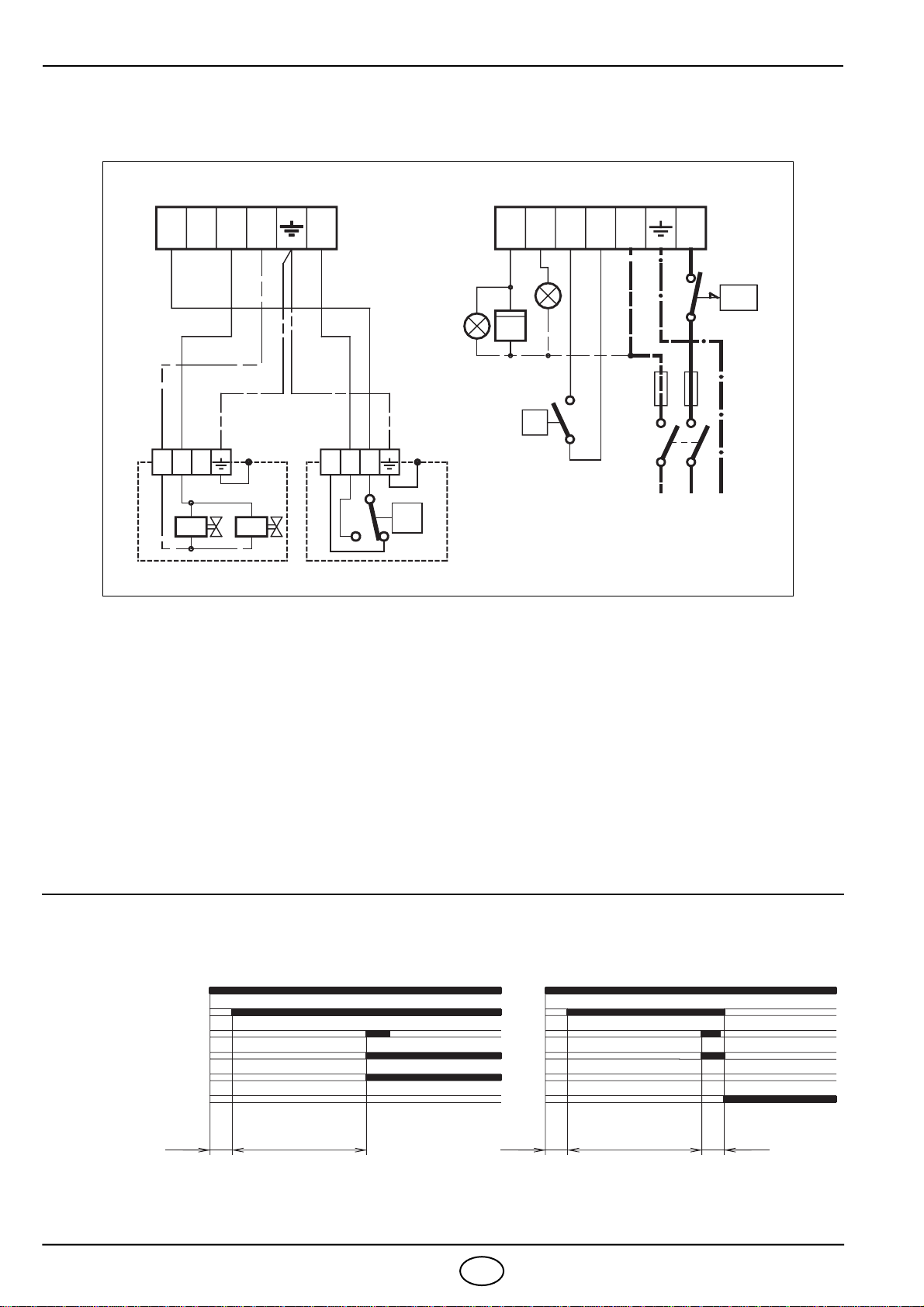

RACCORDEMENTS ELECTRIQUES

(exécutés par l’installateur)

NOTES

– Ne pas inverser le neutre et la phase et respecter exactement le schéma indiqué.

– Section conducteurs: 1 mm2.

– Réaliser un bon raccordement à la terre.

– Vériﬁer l’arrêt du brûleur en ouvrant le thermostat de chaudière et la mise en sécurité en

débranchant le connecteur inséré dans le ﬁl rouge de la sonde de révélation ﬂamme, extérieur

à la boîte de contrôle.

– Les branchements électriques exécutés par l’installateur doivent respecter le règlement en

vigueur dans le Pays.

CYCLE DE DEMARRAGE

Si la ﬂamme s’éteint durant le fonctionnement, le brûleur se met en sécurité en moins d’une

seconde.

B4 S3 T2 T1 L1

Noire

PELN

VS V1

123 123

GAZ 230V ~50Hz

D5128

321NPh

Grise

REG.

Fiche 6 pôles Fiche 7 pôles

Normal Mise en sécurité par défaut d’allumage

Thermostat

Moteur

Transf. d’allumage

Vannes

Flamme

Sécurité

38s

3s D5139

3s 38s 3s

2445 7F

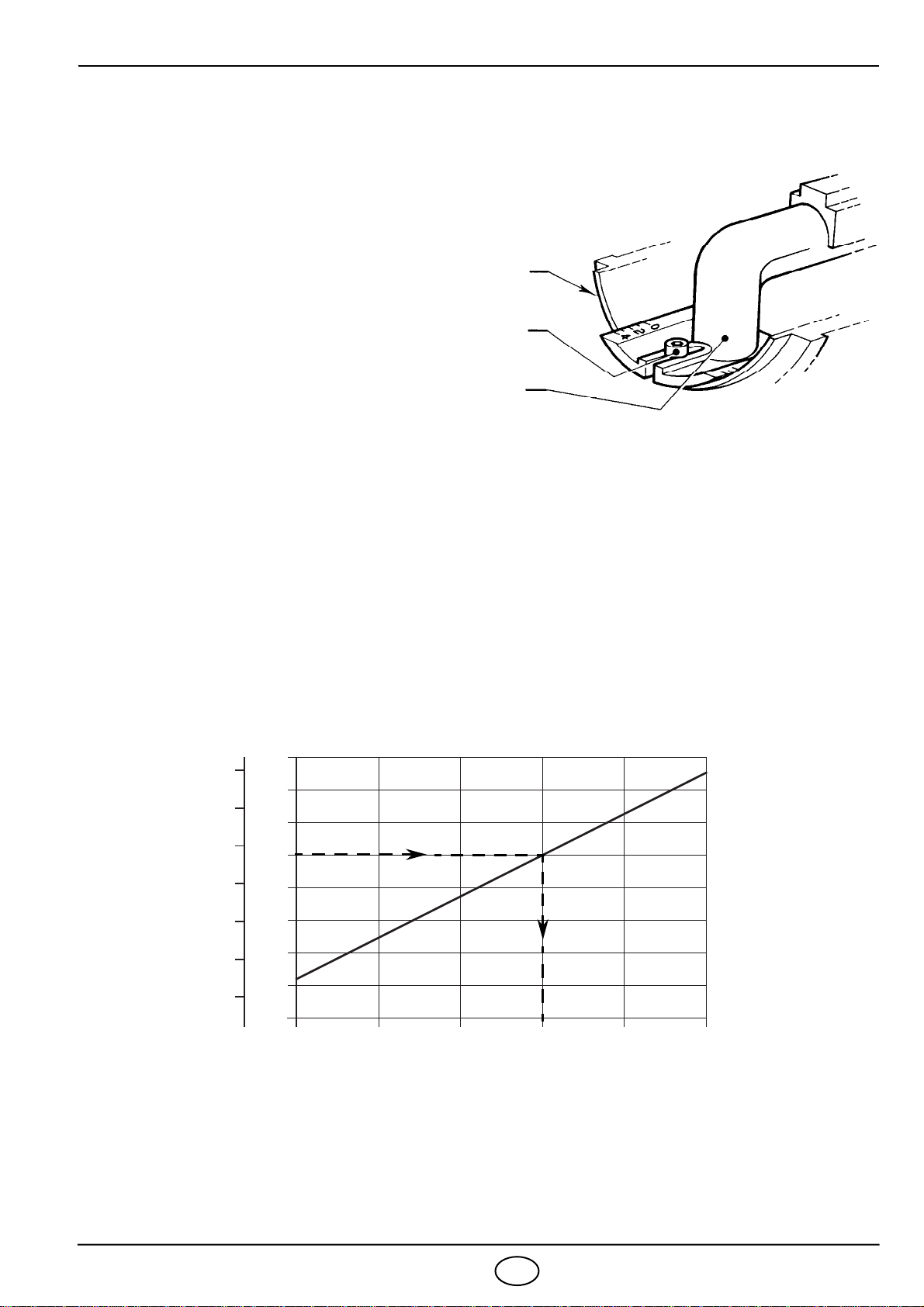

REGLAGE TETE DE COMBUSTION

Desserrer la vis (A), déplacer le coude (B) de

façon à ce que la surface postérieure du manchon

Serrer la vis (A).

Exemple:

Le brûleur est monté sur une chaudière de 81 kW.

Supposant un rendement de 90%, le brûleur devra débiter environ 90 kW.

Le diagramme démontre que pour cette puissance le réglage doit être exécuté sur l’encoche 3.

Le diagramme est indicatif et doit être utilisé pour une régulation initiale.

Pour garantir le bon fonctionnement du pressostat air, il peut être nécessaire de réduire l’ouver-

ture de la tête de combustion

(encoche vers la position. 0).

S7015

01 32

120

100

80.000

70.000

60.000

50.000

40.000

kcal/h kW

N° encoche

D5167

110

90.000

100.000

2445

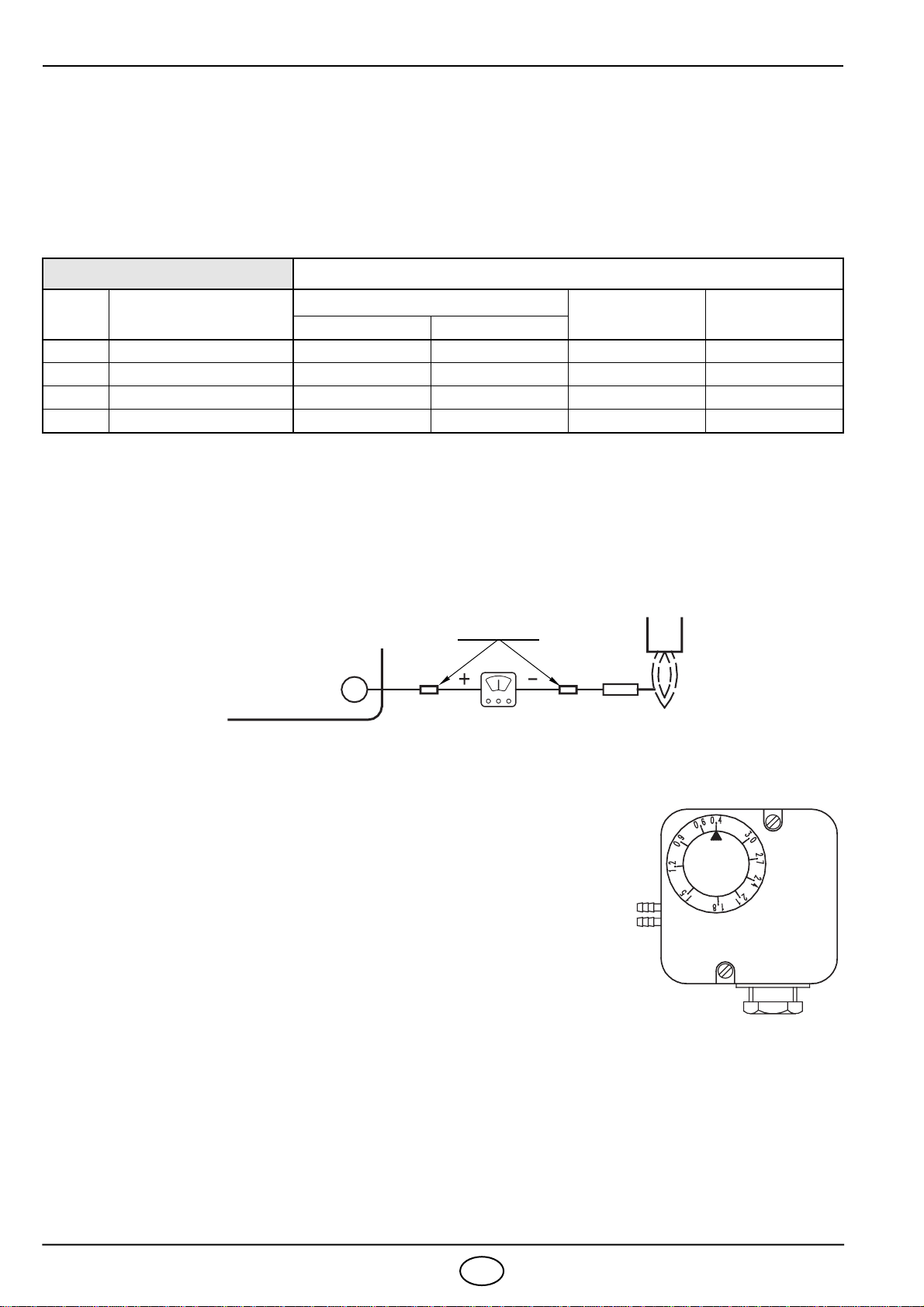

REGLAGE DE LA COMBUSTION

Conformément à la Directive rendement 92/42/CEE, suivre les indications du manuel de la chau-

dière pour monter le brûleur, effectuer le réglage et l’essai, contrôler la concentration de CO et

, dans les fumées, leur température et celle moyenne de l’eau de la chaudière.

Il est conseillé de régler le brûleur selon les indications reprises dans le tableau et en fonction du type

de gaz utilisé:

COURANT D’IONISATION

L’intensité minimum nécessaire au bon fonctionnement de la boîte de contrôle est de 3 µA.

Le brûleur fonctionne avec une intensité nettement supérieure, ne nécessitant aucun contrôle.

Cependant, si l’on veut mesurer le courant d’ionisation il faut ouvrir le connecteur inséré dans le

câble rouge de la sonde et insérer un micro-ampèremètre.

PRESSOSTAT AIR

Effectuer le réglage du pressostat air après toutes les autres

régulations du brûleur avec le pressostat air réglé en début

d’échelle.

Avec le brûleur fonctionnant au minimum de puissance, augmen-

ter la pression du réglage en tournant lentement le bouton gra-

dué dans le sens horaire jusqu’à l’arrêt du brûleur.

Puis tourner dans le sens inverse le même bouton d’une gradua-

tion et répéter le démarrage du brûleur pour vériﬁer le bon fonc-

tionnement.

Si le brûleur se met en sécurité, tourner dans le même sens

d’une 1/2 graduation.

EN 676

EXCES D’AIR: puissance max.

≤

1,2 – puissance min.

≤

1,3

GAZ CO

max. théorique

0 % O

Réglage CO

% CO

mg/kWh NO

mg/kWh

= 1,2

= 1,3

G 20 11,7 9,7 9,0

≤

100

≤

170

G 25 11,5 9,5 8,8

≤

100

≤

170

G 30 14,0 11,6 10,7

≤

100

≤

230

G 31 13,7 11,4 10,5

≤

100

≤

230

Sonde

Connecteur

Bornier boîte

de contrôle D5006

D5049
