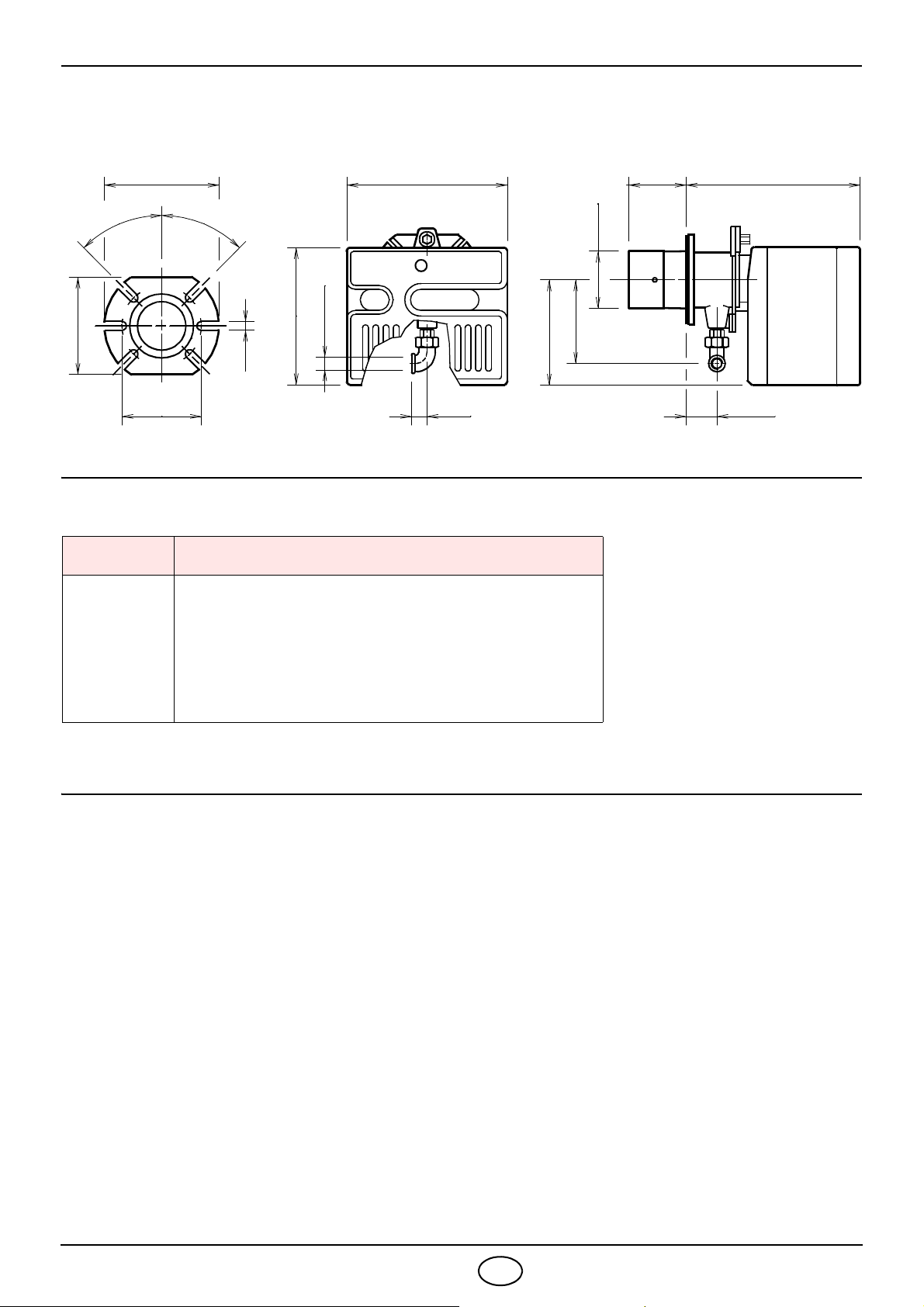

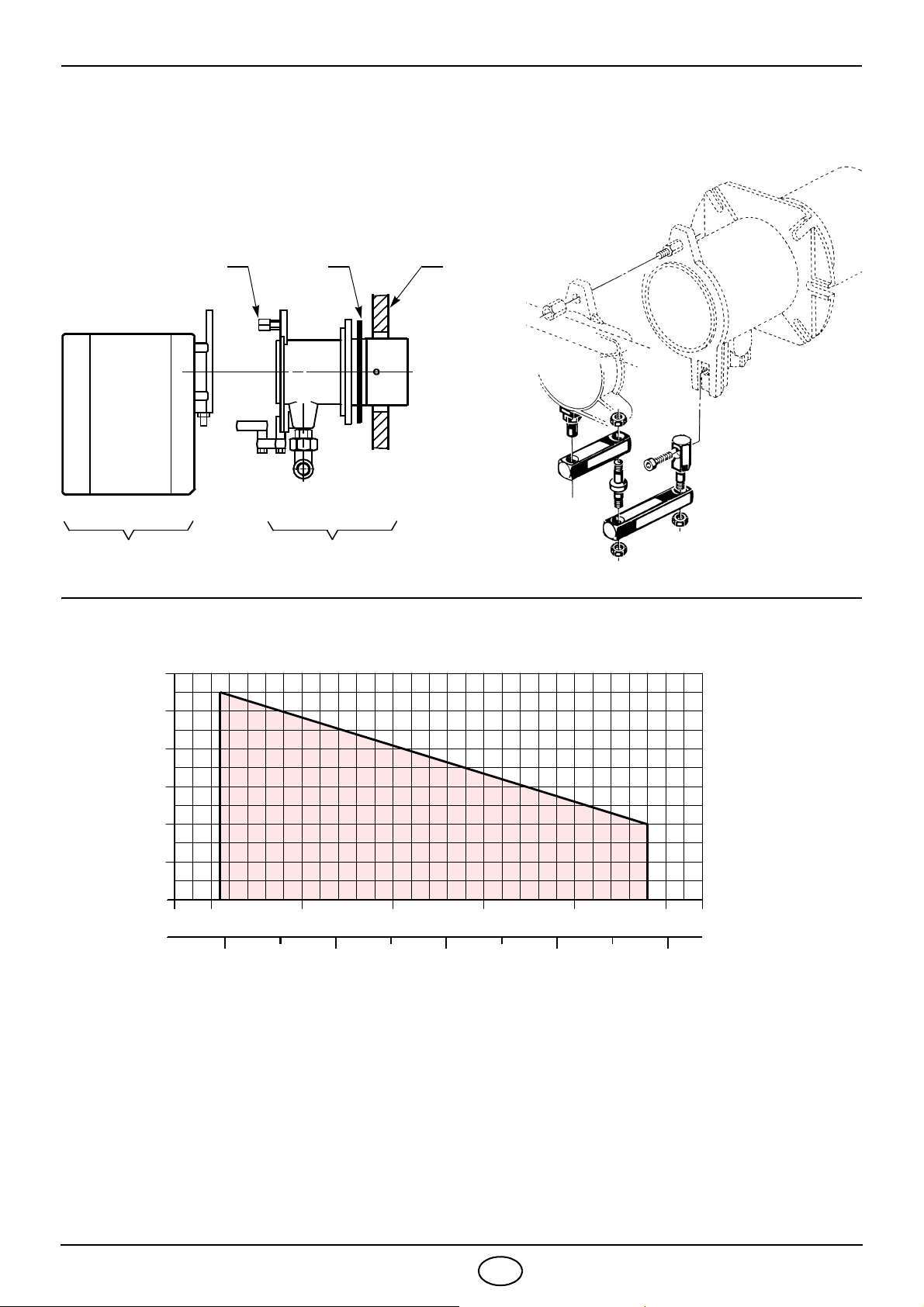

EINSTELLUNG DER VERBRENNUNG
In Konformität mit der Wirkungsgradrichtlinie 92/42/EWG muss die Anbringung des Brenners am
Heizkessel, die Einstellung und die Inbetriebnahme unter Beachtung der Betriebsanleitung des
Heizkessels, einschließlich der Kontrolle der Konzentration von CO und CO2in den Abgasen,
deren Temperatur und der mittleren Wassertemperatur des Heizkessels, ausgeführt werden. Es
wird empfohlen, den Brenner je nach der verwendeten Gasart gemäß den Angaben in der folgen-
den Tabelle einzustellen:
IONISATIONSSTROM
Der Betrieb des Steuergerätes erfordert
einen Ionisationsstrom von mindenstens
5μA. Da unter normalen Bedingungen ein
weitaus höherer Strom erzeugt wird, sind
normalerweise keine Kontrollen nötig.
Wenn jedoch der Ionisationsstrom gemes-

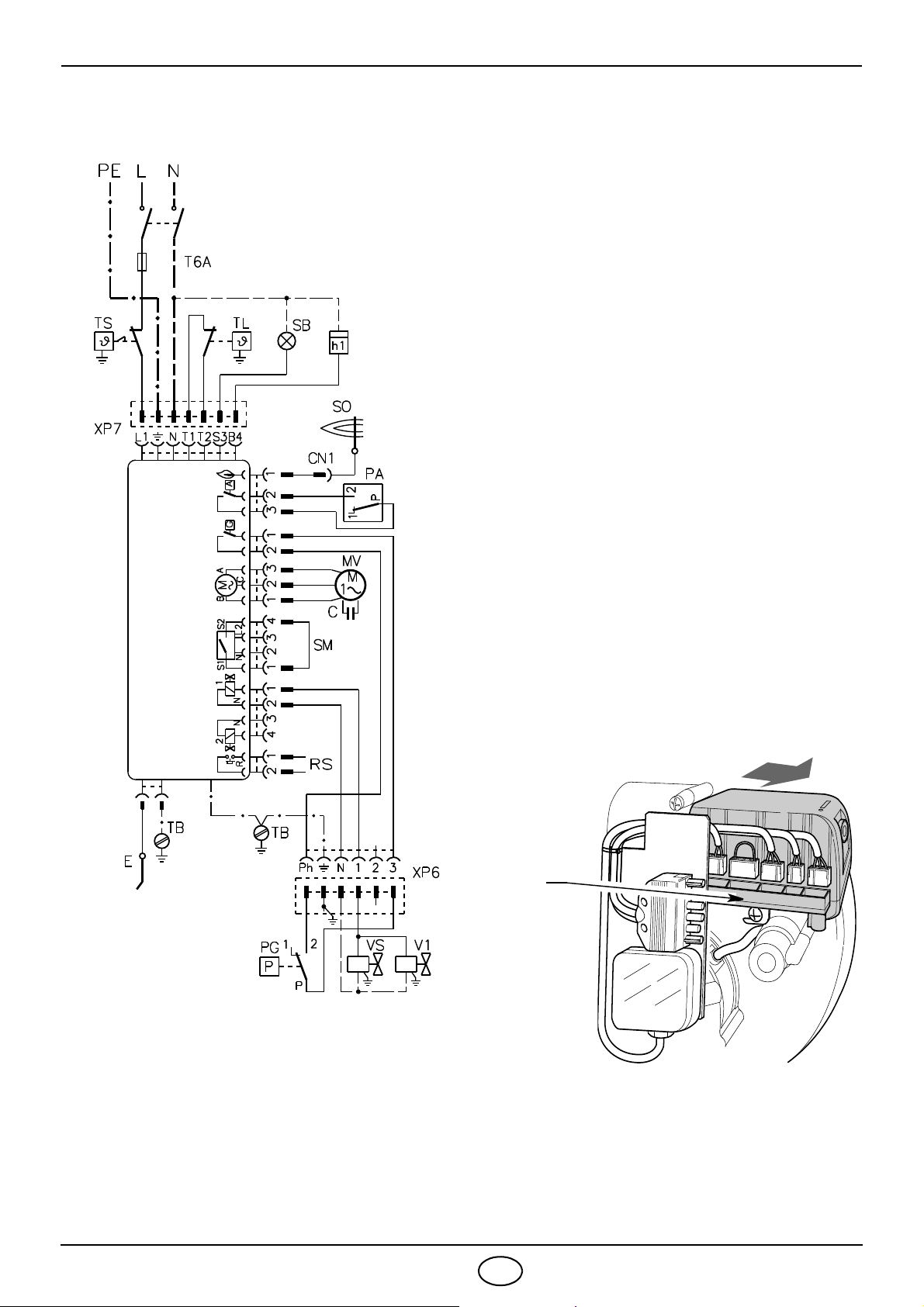

sen werden soll, muss der Verbinder (CN1), geöffnet (siehe Schaltplan auf Seite 5) der rote Draht ein-
geführt und ein Mikrostromstärkenmesser eingebaut werden.
LUFTDRUCKWÄCHTER
Einstellung des Luftdruckwächter nach Durchführung aller ande-
ren Einstellungen des Brenners mit auf Skalenbeginn eingestell-
tem Luftdruckwächter ausführen. Mit Brenner auf verlangter
Leistungsstufe, langsam den Drehgriff im Uhrzeigersinn bis zur
Abschaltung des Brenners drehen.
Dann den Drehgriff um zirka 20% des eingestellten Wertes
gegen den Uhrzeigersinn drehen und anschließend den korrek-
ten Anlauf des Brenners überprüfen. Blockiert der Brenner
erneut, muss der Drehgriff nochmals geringfügig im Uhrzeiger-
sinn gedreht werden.
Achtung:
Laut Vorschrift muss der Luftdruckwächter verhindern, dass der
Luftdruck unter 80% des eingestellten Wertes sinkt und dass der
CO-Gehalt in den Abgasen 1% überschreitet (10.000 ppm).
Um das zu überprüfen, Abgasanalysegerät in den Rauchabzug
einsetzen, langsam die Ansaugöffnung des Ventilators verschlie-
ßen (zum Beispiel mit Pappe) und prüfen, ob der Brenner sich
abschaltet, bevor der CO-Gehalt in den Abgasen 1% überschrei-
tet.
EN 676 LUFTÜBERSCHUSS: max. Leistung 1,2 – min. Leistung 1,3
GAS Max. theoretischer CO2
Gehalt 0 % O2
Einstellung CO2% CO
mg/kWh NOx
mg/kWh
= 1,2 = 1,3
G 20 11,7 9,7 9,0 100 170
G 25 11,5 9,5 8,8 100 170
G 30 14,0 11,6 10,7 100 230
G 31 13,7 11,4 10,5 100 230
D4625 +_
Fühler
Verbinder
Steckdose
Steuergerät
