2915330 2
Kit GPL
2.1 Descrizione kit
Il kit consente ai bruciatori previsti per funzionamento a meta-
no, di bruciare GPL. Il kit si compone di:
2.2 Caratteristiche Tecniche
2.3 Trasformazione

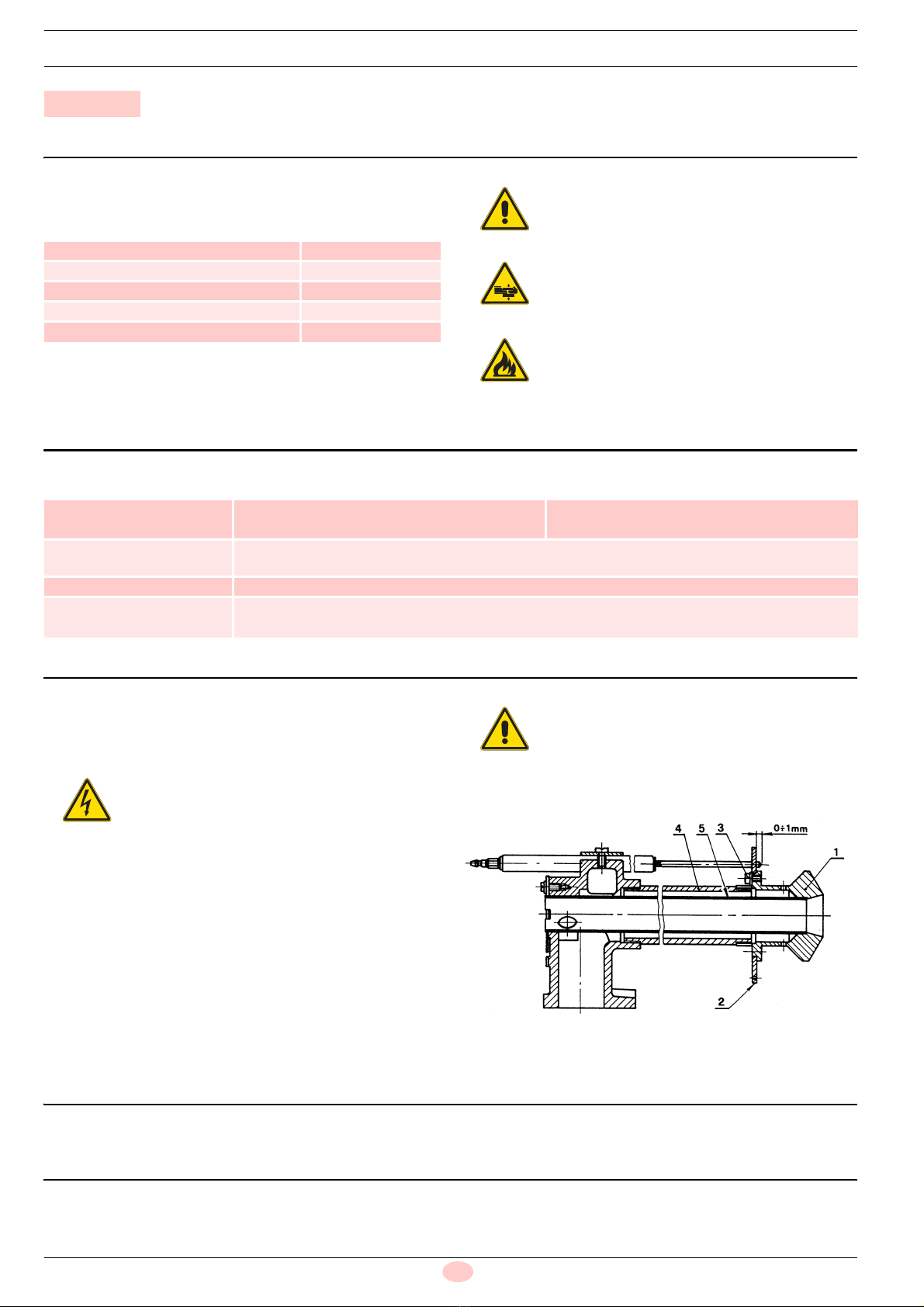

Sulla testa del Gas 7/2 e Gas 7 P/M si sostituiscono l’elettrodo
d’accensione, il tubo interno ed il distributore per gas metano,
con quelli per GPL.
Procedere come segue:
Smontare l’elettrodo d’accensione e la sonda di ionizza-
zione.
Svitare dal tubo esterno 4) il gruppo distributore-disco di sta-
bilizzazione.
Togliere il tubo interno 5) e sostituirlo col nuovo tubo adatto
per GPL.
Avvitare al tubo esterno 4), serrandolo a fondo, il nuovo
distributore per GPL 1) col disco di stabilizzazione 2).
Montare l’elettrodo d’accensione fornito a corredo, nella
posizione indicata in Fig. 1 e la sonda di ionizzazione nella
posizione prevista nelle istruzioni per gas metano.
Fissare in modo definitivo il disco di stabilizzazione sul distri-
butore mediante le viti con rosetta 3).
2.4 Regolazione testa di combustione
È la stessa prevista per funzionamento a metano.
2.5 Collegamenti elettrici
Per i collegamenti elettrici al bruciatore, fare riferimento al manuale d’istruzione del bruciatore stesso.
2 Kit GPL
Descrizione Quantità
Distributore 1
Targhetta autoadesiva 1
Elettrodo di accensione 1
Tubo interno 1
Libretto installatore 1
Applicare la targhetta adesiva per funzionamento
a GPL vicino alla targhetta caratteristiche.
Prima di procedere con le operazioni di installa-
zione del kit, predisporre un adeguato sistema di
sollevamento.
Fare attenzione alla possibile fuoriuscita di alcune
gocce di combustibile durante la fase di installa-
zione del kit.

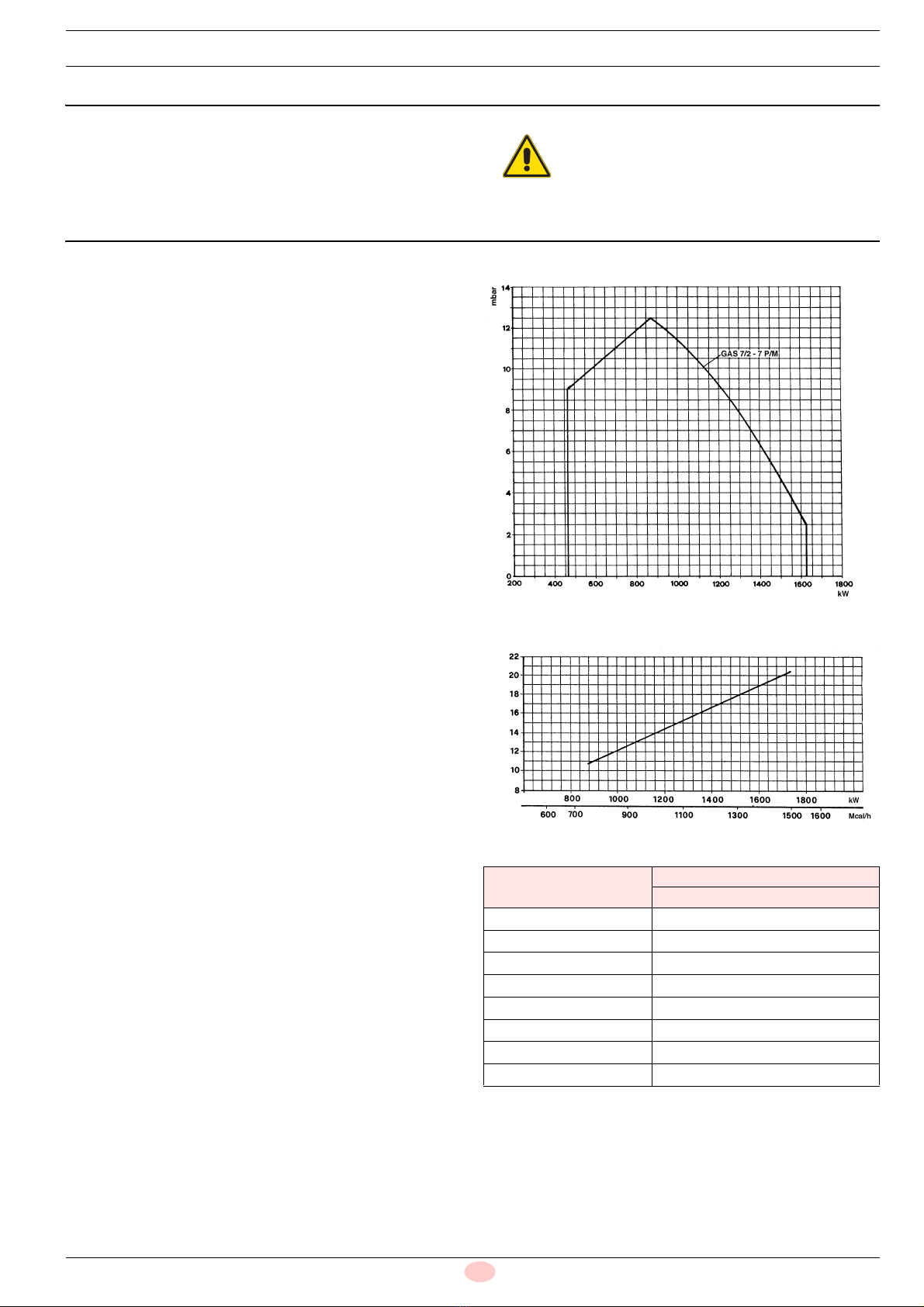

Bruciatore GAS 7/2 (525 T1) GAS 7 P/M (537 T1)
Potenza termica 465 - 1630 kW
400 - 1407 Mcal/h
465 - 1630 kW
400 - 1407 Mcal/h
Pressione gas minima Per avere la massima potenzialità occorrono 20.4 mbar misurati al manicotto, con camera di com-
bustione a 0 mbar e gas con Pci = 22.200 kcal/m3
Pressione gas di massima 150 mbar
Combustibile GPL commerciale (C3H8 = 93 ÷ 94%)
Pci = 25,8 kWh/Nm3 - 22.200 kcal/Nm3
Togliere l’alimentazione elettrica al bruciatore,
agendo sull’interruttore generale dell’impianto.
IMPORTANTE per GAS 7 P/M
Il rapporto tra la portata massima e la portata mi-
nima non deve essere superiore a 2. Il braccio
della farfalla gas deve essere spostato sul foro
con stampigliatura 60° (vedere in proposito il fo-
glio dell’istruzione del Gas 7 P/M).
