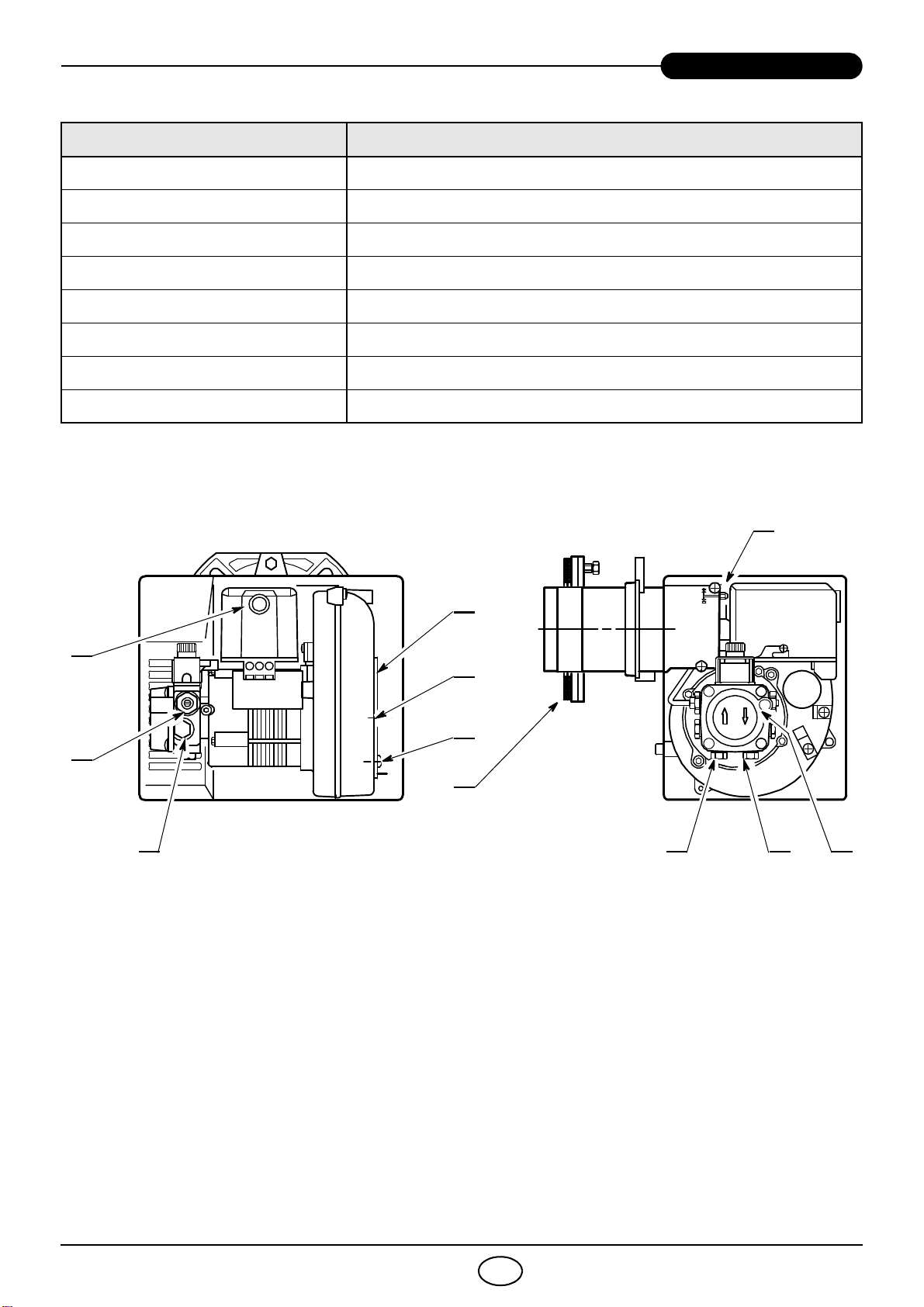

REGOLAZIONE DELLA COMBUSTIONE
In conformità con la Direttiva Rendimento 92/42/CEE, l’applicazione del bruciatore alla caldaia, la
regolazione e il collaudo, devono essere eseguiti nell’osservanza del manuale d’istruzione della
caldaia stessa, compreso il controllo della concentrazione di CO e CO2nei fumi, della loro tempe-
ratura e di quella media dell’acqua della caldaia.
A seconda della portata richiesta dalla caldaia vanno definiti: l’ugello, la pressione della pompa,
la regolazione della testa di combustiobe e la regolazione della serranda, secondo la tabella
seguente.
I valori indicati in tabella sono ottenuti su caldaie CEN (secondo EN 303).
Sono riferiti al 12,5% di CO2, al livello del mare e con temperatura ambiente e del gasolio a 20 °C.
UGELLI CONSIGLIATI : Monarch tipo R ; Delavan tipo W - B
Steinen tipo S - Q ; Danfoss tipo S - B
PRESSIONE POMPA : 12 bar - L a pompa lascia la fabbrica tarata a tale valore.
14 bar - Migliora l’aggancio fiamma all’elica. È quindi indicata per
le accensioni a basse temperature.
REGOLAZIONE TESTA
Va fatta all’atto del montaggio dell’ugello, con la testa smontata. Dipende dalla portata del
bruciatore e si esegue ruotando l’asta di regolazione fino a che il piano terminale del boccaglio
collima con la tacca indicata in tabella.
Ugello Pressione
pompa Portata
bruciatore Regolazione
testa Regolazione
serranda
GPH Angolo bar kg/h ± 4% Tacca Tacca
1,10 60° 12,5 4,5 22,4
1,25 60° 12 5,0 2,5 2,8
1,50 60° 12 6,0 33,2
1,75 60° 12 7,0 43,6
2,00 60° 12 8,0 55,6
2,00 60° 15 9,0 66,5
Nello schizzo a lato la testa è regolata
per una portata di 1,50 GPH a 12 bar.
La tacca 3dell’indicatore coincide con il
piano esterno del boccaglio come indi-
cato in tabella.
Boccaglio
Asta di regolazione
Indicatore
Piano terminale boccaglio
D5398
2
13
5
