INSTRUCTION MANUAL
MANUEL D’INSTRUCTIONS
MANUAL DE INSTRUCCIONES
Adjustable Wrench
Clé adjustable
Llave ajustable
Widespread Basin Tap
Robinet de lavabo 8”
Llave de Lavabo con dos Asas
HELPFUL TOOLS
For safety and ease of installation, the use
of these helpful tools is recommended.
OUTILS UTILES
Pour des raisons de sécurité et de facilité
d’installation, l’utilisation de ces outils
utiles est recommandée.
HERRAMIENTAS ÚTILES
Por seguridad y facilidad de instalación,
se recomienda el uso de estas útiles
herramientas.
Safety Glasses
Lunettes de sécurité
Gafas de seguridad
Screwdriver
Tournevis
Destornillador
A DISTINCTIVE MEMBER OF THE HOUSE OF ROHL
UN MEMBRE DISTINCTIF DE HOUSE OF ROHL
MIEMBRO DISTINTIVO DE LA FAMILIA HOUSE OF ROHL
INS-08 - 1/21 - Rev 00
2
Icon Legend/ Légende des icônes/
Leyenda de Iconos/
Above sink
Au-dessus du lavabo
Encima del lavabo
Warning
Avertissement
Advertencia
Below sink
En dessous du lavabo
Debajo del fregadero
CAUTION — TIPS FOR REMOVAL OF OLD FAUCET:
Always turn water supply OFF before removing existing faucet or disassembling the valve. Open faucet
handle to relieve water pressure and ensure that complete water shut-off has been accomplished.
ATTENTION CONSEILS POUR LE RETRAIT DE L’ANCIEN ROBINET:
Toujours couper l’alimentation en eau avant de retirer ou de démonter le robinet. Ouvrir le robinet pour
libérer la pression d’eau et pour s’assurer que l’alimentation en eau a bien été coupée.
PRECAUCIÓN — CONSEJOS PARA CAMBIAR LA LLAVE MEZCLADORA:
Siempre CIERRE la toma de agua antes de quitar la llave existente o desmontar la válvula. Abra la llave
para liberar la presión, y asegúrese de que esté bien cerrada el agua.

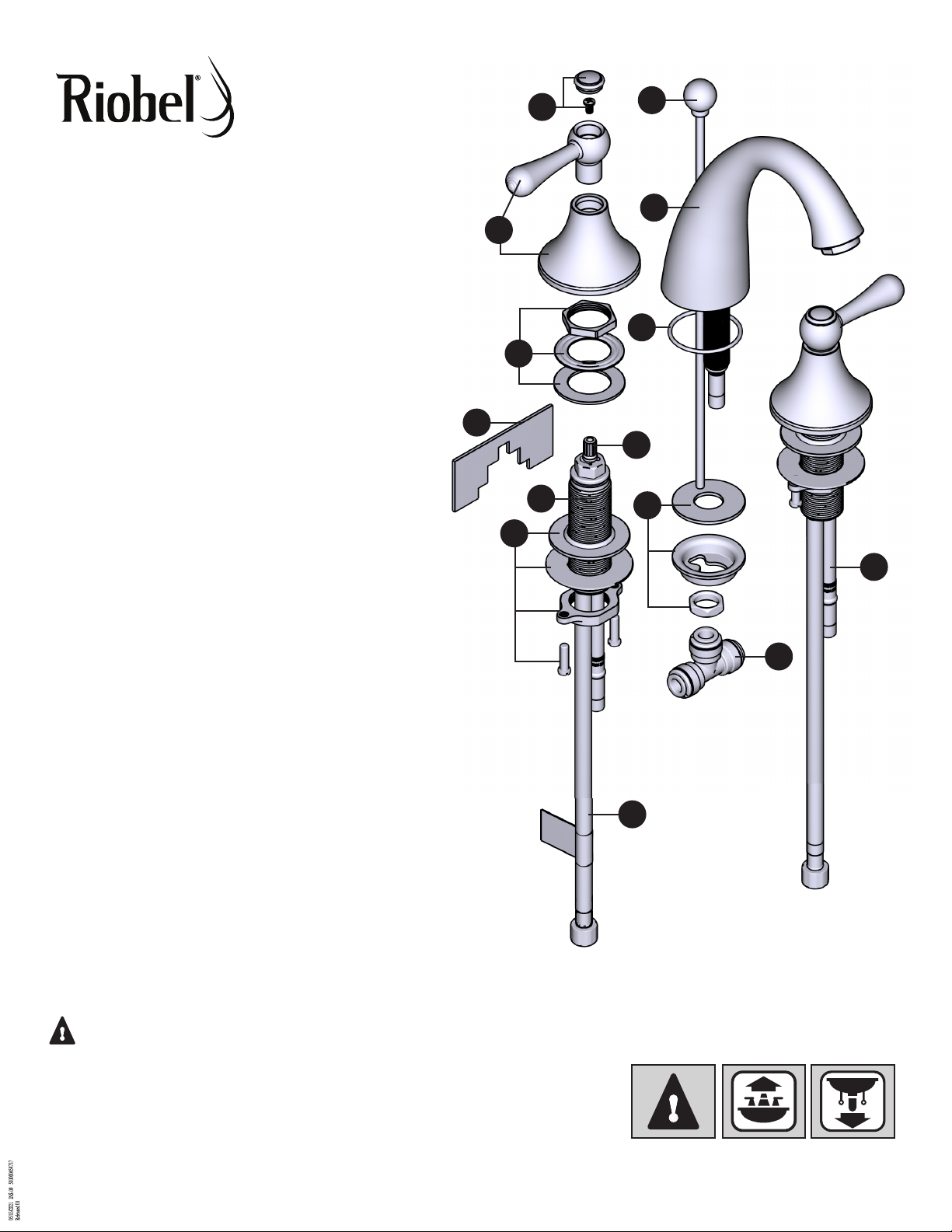

Parts List
Lista de piezas
Liste des pièces
A. Lift Rod
B. Handles (x2)
C. Handle Cap and Screw
(x2)
D. Valve Mounting
Hardware (x2)
E. Cartridge (x2)
F. Valve Body (x2)
G. Mounting Hardware Kit
(x2)
H. Spout
I. Spout Gasket
J. Spout Attach Kit
K. Supply Lines (x2)
L. Widespread Hose (x2)
M. Widespread Hose Tee
N. Template
A. Barra de elevación
B. Manija (x2)
C. Tapa de manija y tornillo
(x2)
D. Kit de montaje (x2)
E. Cartucho (x2)
F. Cuerpo de válvula (x2)
G. Kit de tornillería de
montaje (x2)
H. Canalón
I. Junta de boquilla
J. Kit de fijación de boquilla
K. Línea de suministro (x2)
L. Manguera para llave de
lavabo con dos asas (x2)
M. Conector en T para
manguera de llave
de lavabo
N. Plantilla
A. Tige de levage
B. Poignée (x2)
C. Capuchon et vis de la
poignée (x2)
D. Kit de montage (x2)
E. Cartouche (x2)
F. Pivot (x2)
G. Kit d’attache (x2)
H. Bec
I. Joint de bec
J. Quincaillerie de montage
du bec
K. Conduite d’alimentation
(x2)
L. Boyau de robinet (x2)
M. Raccord en T
N. Gabarit
A
C
D
F
G
H
I
J
B
K
E
N
L
M
3

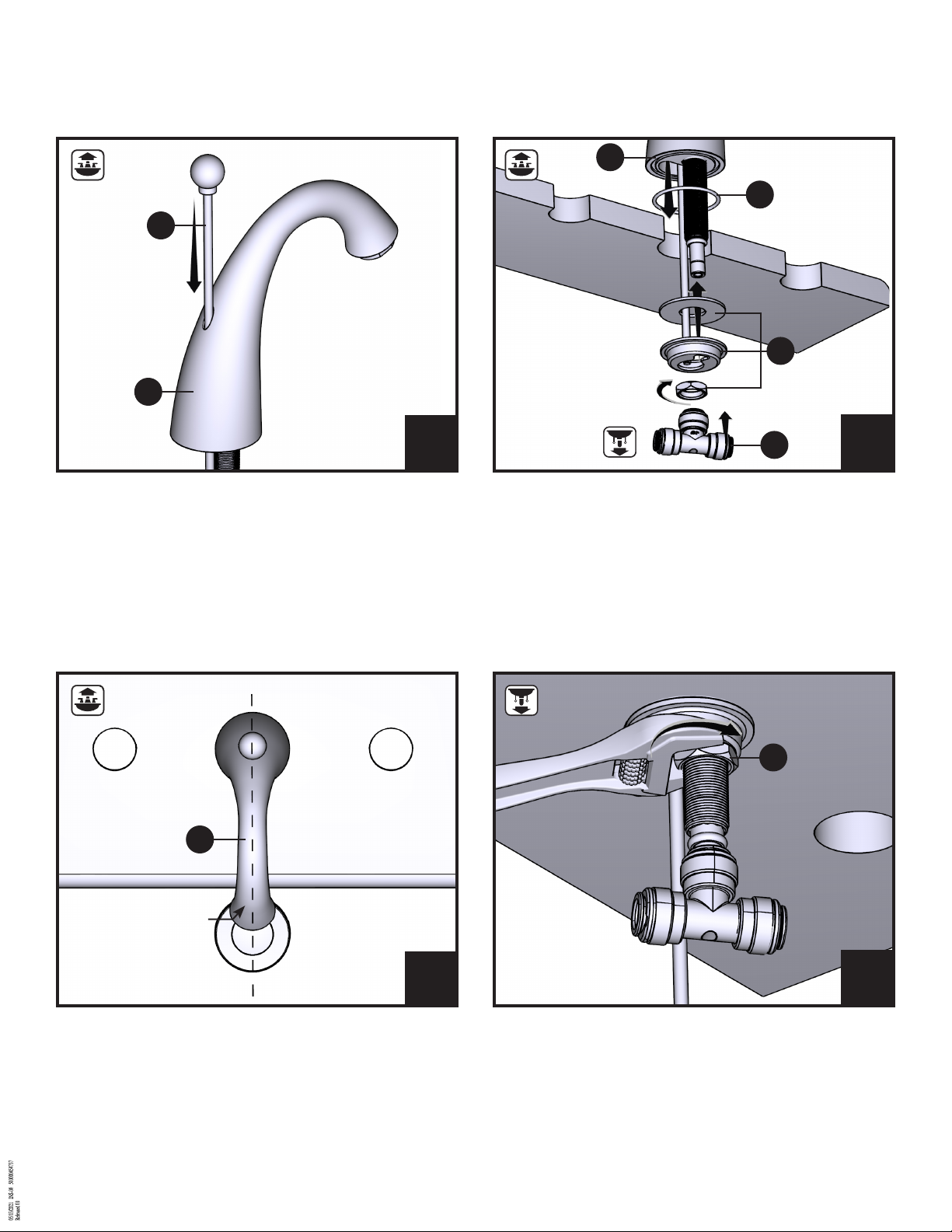

1. Insert lift rod (A) into Spout (H).
1. Insérer la tige de levage (A) dans le bec (H).
1. Insertar varilla de elevación (A) en el canalón (H).
1. Install spout (H) and gasket (I) into sink hole. Install spout attach
kit (J), Tee (M) and secure to sink.
1. Installez le bec (H) et le joint (I) dans l’ouverture du lavabo.
Installez la quincaillerie de montage (J), et le raccord en T (M) pour
fixer le lavabo.
1. Instale el pico (H) y la junta (I) en el orificio del fregadero. Instale el
kit de fijación del pico (J), conector en T para manguera de llave
de lavabo (M) y asegúrelo al fregadero.
1. Tighten nut of Mounting Hardware (J) with an adjustable wrench.
1. Serrer l’écrou du kit d’attache (J) avec une clé ajustable.
1. Apriete la tuerca de las herramientas de montaje (J) con una llave
inglesa.
A
J
C
L
Align
Aligner
Alinear
Top View
Vue de dessus
Vista superior
H
H
I
J
H
M
12
34
4
1. Lower Handle (x2) (B) onto Cartridge (x2) (E).
1. Abaissez la Poignée (x2) (B) sur la Cartouche (x2) (E).
1. Baje la Manija (x2) (B) sobre el Cartucho (x2) (E).
B
E
8
5
D
1. Install components of Valve Mounting Hardware (x2) (D) to the valve
bodies (x2) (F).
1. Installer les kits de montages (x2) (D) sur les pivots (x2) (F).
1. Instale los componentes de los kits de montajes (x2) (D) a las
válvulas (x2) (F).
D
F
F6
1. Install assembled valve bodies (x2) (F) into sink holes as illustrated.
Use the Template (N) to ensure correct height and clearance for
handle install.
1. Installer l’assemblage des pivots (x2) (F) dans les ouvertures du lavabo
comme illustré. Utiliser le gabarit (N) pour s’assurer d’installer la
poignée à la hauteur appropriée et de disposer de l’espace de dégagement
nécessaire à son usage.
1. Instale las válvulas ensambladas (x2) (F) en los orificios del fregadero
como se ilustra. Use la plantilla (N) para asegurarse de tener la altura
y espacio libre adecuados al instalar la manija.
Hot
Chaude
Caliente
Cold
Froide
Frio
F
F
7
G
1. Install Mounting Hardware kits (x2) (G) onto threads of both valve
bodies (x2) (F).
1. Installer les kits t’attaches (x2) (G) sur les pivots (x2) (F).
1. Instale los kits de accesorios de montaje a la válvula (x2) (G) en las
roscas de ambas válvulas (x2) (F).
F
N
5
INS10634C - 3/18
1. Connect Widespread Hose (L) from valve bodies into Tee (M) as
shown. Push in as far as possible for full engagement.
1. Raccorder le boyau de robinet (L) des pivots dans le raccord en T
(M) comme illustré. Enfoncer au maximum pour s'assurer qu'il est
bien engagé.
1. Conecte la Manguera para llave de lavabo (L) desde las válvulas al
conector en T (M) como se muestra. Empuje hasta el fondo para
que embone totalmente.
1. Screw the base of the handle (x2) (B) onto cartridge (x2) (E) and
install handle (x2) (B) into the base. Install screw and cap (x2) (C).
1. Vissez la base de la poignée (x2) (B) sur la cartouche (x2) (E) et
installez la poignée (x2) (B) dans la base. Installez la vis et le
capuchon (x2) (C).
1. Atornille la base del mango (x2) (B) en el cartucho (x2) (E) y instale
el mango (x2) (B) en la base. Instale el tornillo y la tapa (x2) (C).
Closed position cold water
Position fermée eau froide
Posición cerrada agua fría
Closed position hot water
Position fermée eau chaude
Posición cerrada agua caliente
1. Rotate handles until they are aligned in the proper closed position.
1. Faites pivoter les poignées jusqu'à ce qu'elles soient alignées dans
la bonne position fermée.
1. Gire las manijas hasta que estén alineadas en la posición cerrada
adecuada.
B
C
L
LM
M
9
10
G
G
1. Tighten the 4 screws of kit (G) with Phillips screwdriver as illustrated.
1. Serrer les 4 vis kit d’attache (G) à l’aide d’un tournevis Phillips comme
illustré.
1. Apriete los 4 tornillos del kit (G) con un desarmador de cruz como se
ilustra.
G
11 12
90°
90°
6
1. Installation is complete.
1. L’installation est terminée.
1. La instalación está completa.
1. Run hot and cold water for 5 seconds.
1. Faire couler l’eau chaude et l’eau froide pendant 5 secondes.
1. Deje correr agua fría y caliente durante 5 segundos.
13
Hot
Chaude
Caliente
Cold
Froide
Frio
14
1. Attach hot & cold supply lines (K) to shut off valves. Tighten by hand, then 1/4
turn more with adjustable wrench. Turn on water and check for leaks.
1. Fixer les conduites d'alimentation en eau froide en eau chaude (K) aux valves
d’arrêt. Serrer à la main, ensuite 1/4 de tour de plus l’aide d’une clé
ajustable. Ouvrir l’eau et vérifier qu’il n’y a aucune fuite.
1. Conecte las líneas de suministro de agua caliente y fría (K) para cerrar las
llaves de paso. Apriete con mano, entonces con una llave inglesa 1/4
de vuelta ms. Abra la llave del agua y verifique que no haya fugas.
K
K
1/4
more
de
plus
mas
GUI-RF08 REV00 - Rev. 9/20
INS-08 - 1/21 - Rev 00
