Riobel PB39C-EM Manuale utente

Installation Guide • Guide d'installation • Montageanleitung

Guía de instalación • Guida all'installazione

Bath / Baignoire / Badewanne

Bañera / Vasca da bagno

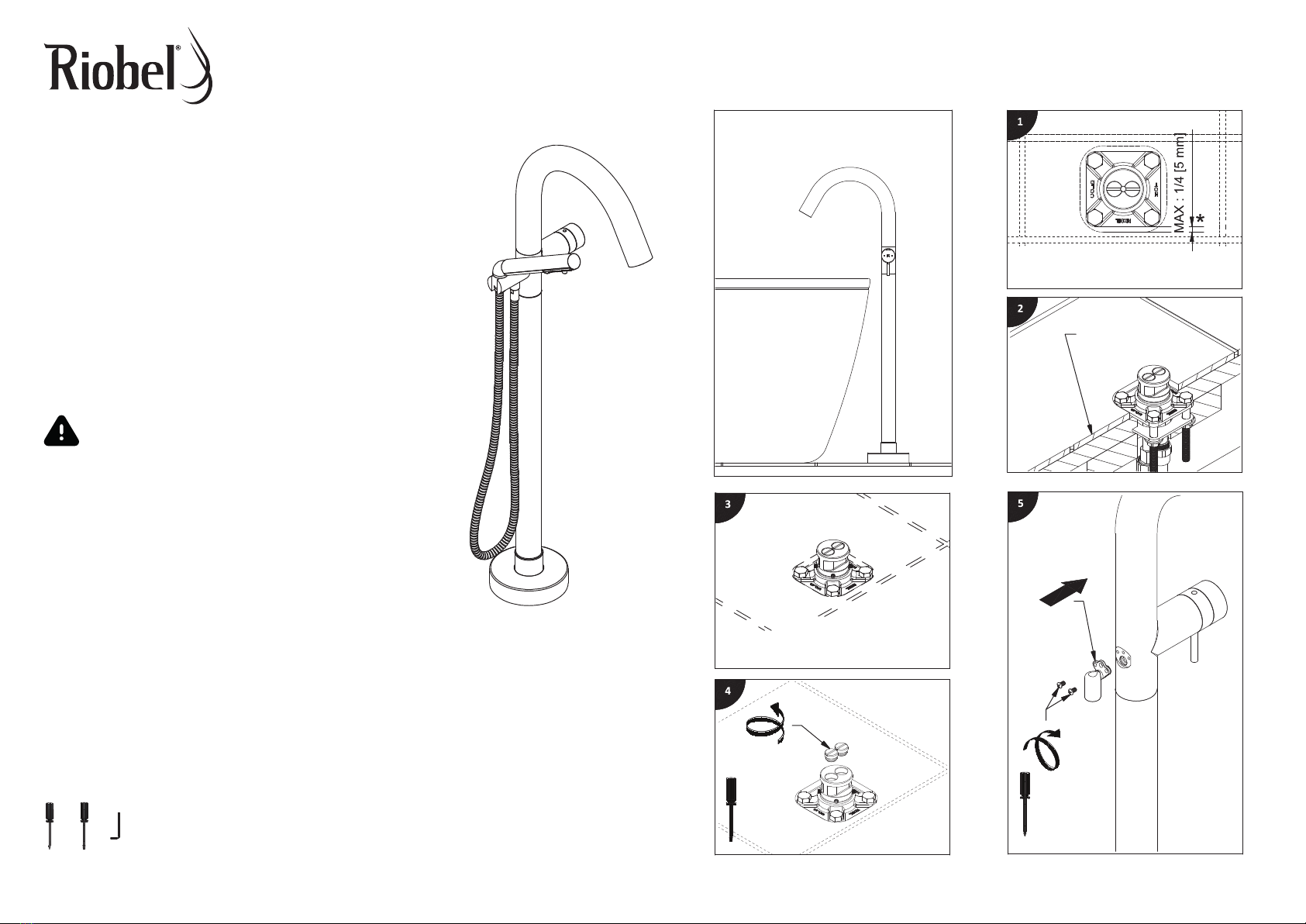

Close water supply

Couper l'arrivée d'eau

Hauptwasserhahn schließen

Cerrar paso de agua

Chiudere l'alimentazione dell'acqua

Finished floor

Sol fini

Bodenbelag

Suelo terminado

Pavimento finito

Do not exceed 1/4” (5mm) / Ne pas dépasser 1/4" / 5 mm

Nicht breiter als 5 mm / No sobrepasar 1/4” / 5 mm

Non superare 1/4"/5 mm

Required / Outils nécessaires / Erforderlich / Necesitará / Strumenti necessari

Ensure you read the instructions carefully and flush the plumbing system

before installing the product.

Lire attentivement les instructions et purger les canalisations avant d'installer

le produit.

Die Anleitung aufmerksam durchlesen und das Leitungssystem vor der

Montage durchspülen.

Asegúrese de que la instalación cumple con la normativa local relativa al

suministro de agua.

Assicurarsi che l'installazione sia conforme alle normative locali in materia di

approvvigionamento idrico.

www.riobel.design

GUI-39L-Trim-EM / Rev00 2020-12 UK +44(0)1952 221100

Blue

Bleu

Blau

Azul

Blu

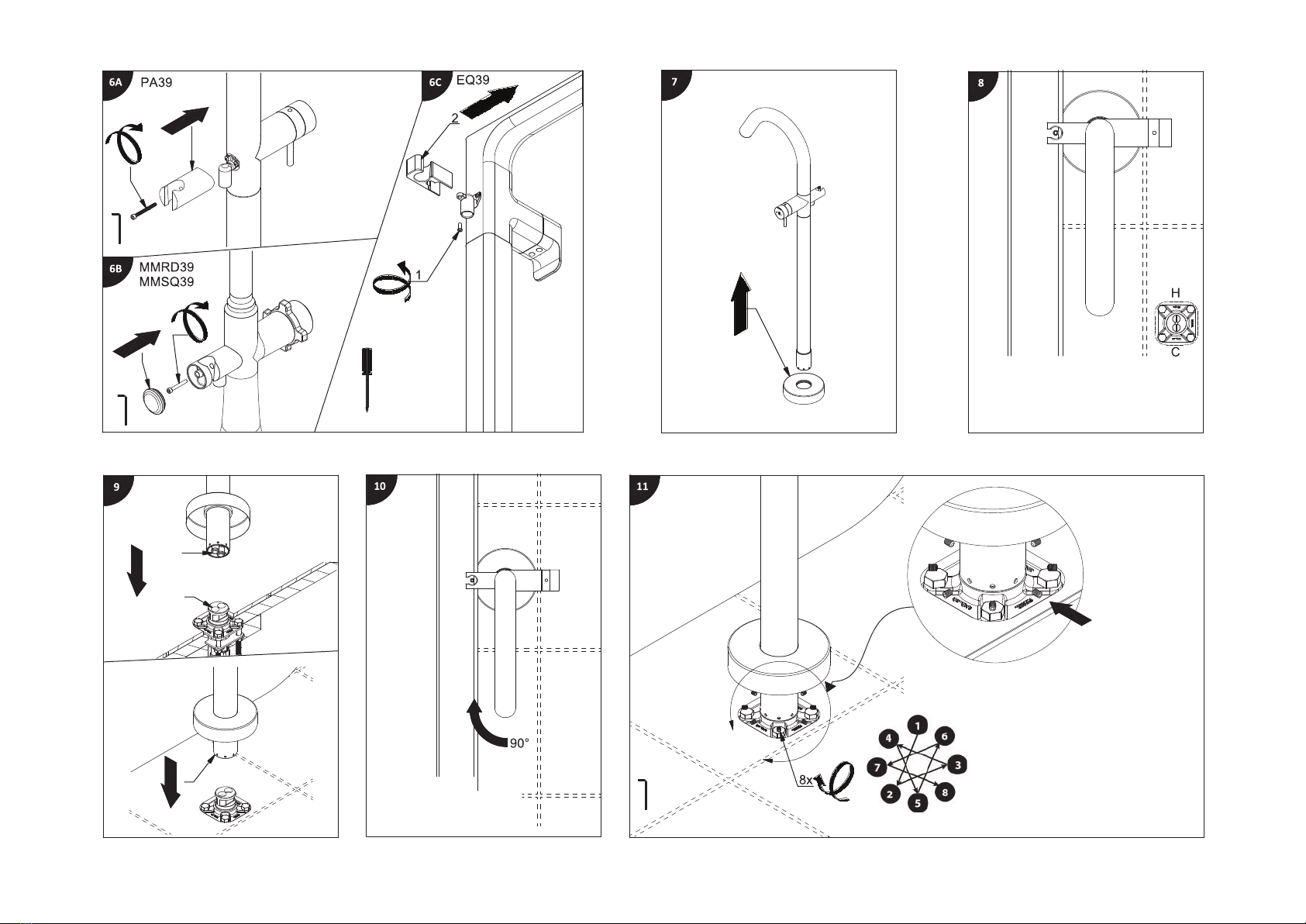

1. Finger tighten set screws 1-8 per star pattern.

2. Securely tighten set screws with hex key 1-8 star pattern.

1. Visser à la main les boulons en suivant l’ordre de serrage

de 1à 8 du schéma.

2. Serrer fermement à l’aide d’une clé hexagonale en suivant

l’ordre de serrage de 1à 8.

1. Gewindestifte 1-8 sternförmig handfest anziehen

2. Gewindestifte 1-8 mit Sechskantschlüssel fest anziehen

1. Enroscar los tornillos a mano siguiendo el orden de

apriete del 1al 8 del diagrama.

2. Apriete firmemente con una llave hexagonal siguiendo el

orden de apriete del 1 al 8.

1. Posizionare a mano il set vite 1-8 in forma stella come

il disegno.

2. Fissare il set vite 1-8 con la chiave esagonale

Position the spout parallel to the bath, pointing toward

hot water. / Placer le bec parallèlement à la baignoire, en

l'orientant vers l'eau chaude. / Auslauf parallel zur

Wanne platzieren, so dass er auf Warmwasser zeigt. /

Colocar el caño paralelo a la bañera, apuntando hacia el

agua caliente / Posizionare l'erogatore parallelo rispetto

alla vasca da bagno, puntato verso l'acqua calda.

Bath / Baignoire / Badewanne

Bañera / Vasca da bagno

Cold

Froid

Kalt

Fría

Fredda

Rotate the tap by 90°

Tourner le robinet à 90°.

Hahn um 90° drehen.

Girar el grifo en 90°

Ruotare il rubinetto di 90°

Bath / Baignoire / Badewanne

Bañera / Vasca da bagno

www.riobel.design

GUI-39L-Trim-EM / Rev00 2020-12 UK +44(0)1952 221100

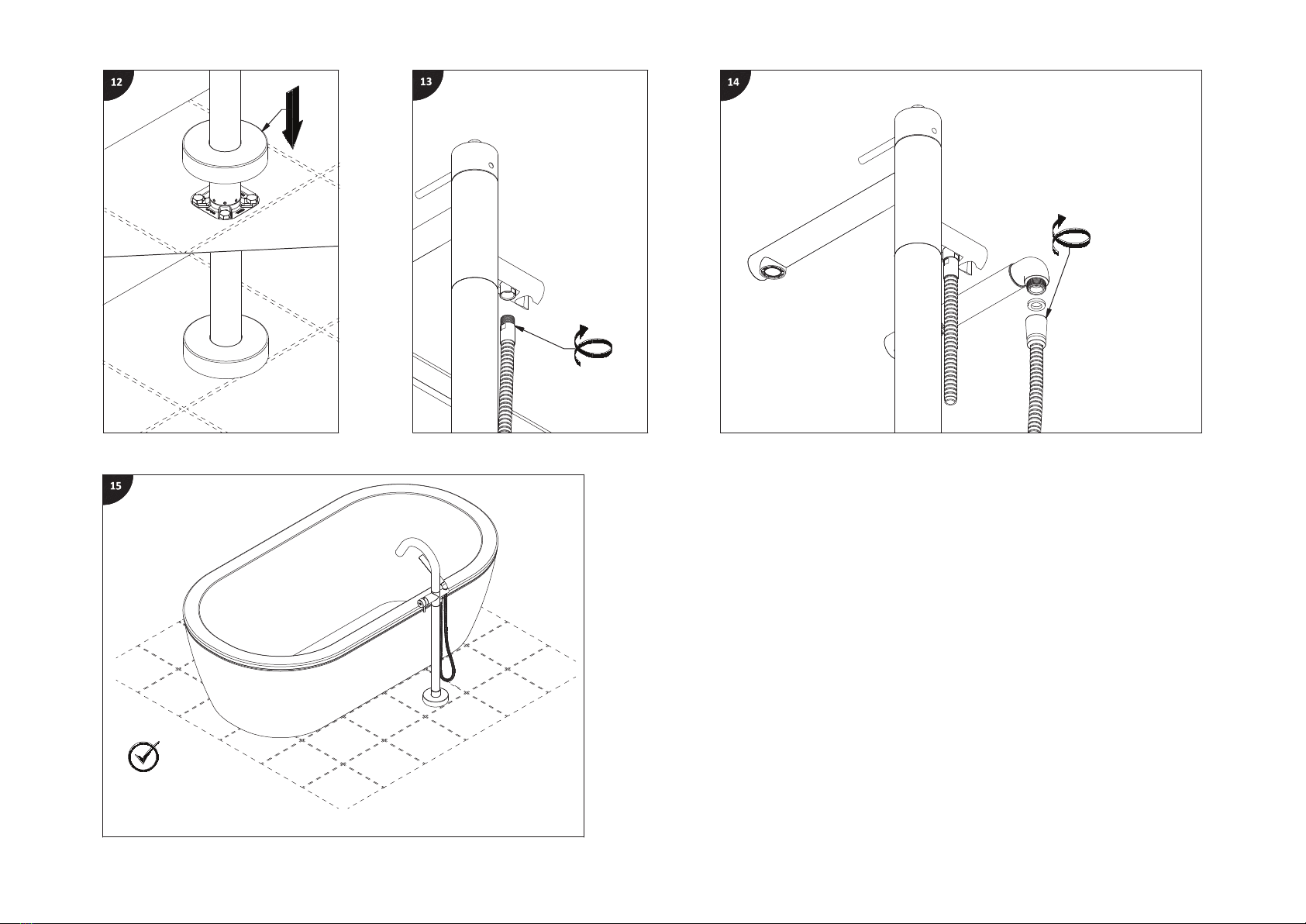

Open water supply

Ouvrir l'arrivée d'eau

Hauptwasserhahn öffnen

Abrir paso de agua

Aprire l'alimentazione dell'acqua

www.riobel.ca

GUI-39L-Trim-EM / Rev00 2020-12 UK +44(0)1952 221100
