ROBINHOOD RIWC9PLUS Manuale utente

ARCO PLUS WALL

APPROVED Page 1 of 8

ISSUE: B

ECN 07 033

CANOPY RANGE HOOD

MODEL

RIWC9PLUS

ARCO PLUS WALL

APPROVED Page 2 of 8

ISSUE: B

ECN 07 033

ITEM

DESCRIPTION PART

NUMBER

1 METAL FILTER ARCO CURVO 1142 3

6 LOWER CHIMNEY PLUS UAP74 1142 4

7 LEFT DIRECTIONAL GRID 114188

8 RIGHT DIRECTIONAL GRID 114187

9 UPPER CHIMNEY PLUS H21 1142

12 PLUG S8 114190

18 SPACER RICICLING CONNECTION 114193

19 RICICLING CONNECT. PARTICULAR 11419

22 ARCO PLUS WALL GLASS 1142 7

27 SPOT LIGHT SUPPORT 1142 8

28 SPOT LIGHT SUPPORT X DIRECT 114006

29 FEMALE PLUG BOX 2 WAYS 114017

30 MALE PLUG BOX 2 WAYS 114009

31 LAMP HOLDER 114007

32 HALOGEN LAMP 12V 20W 11400

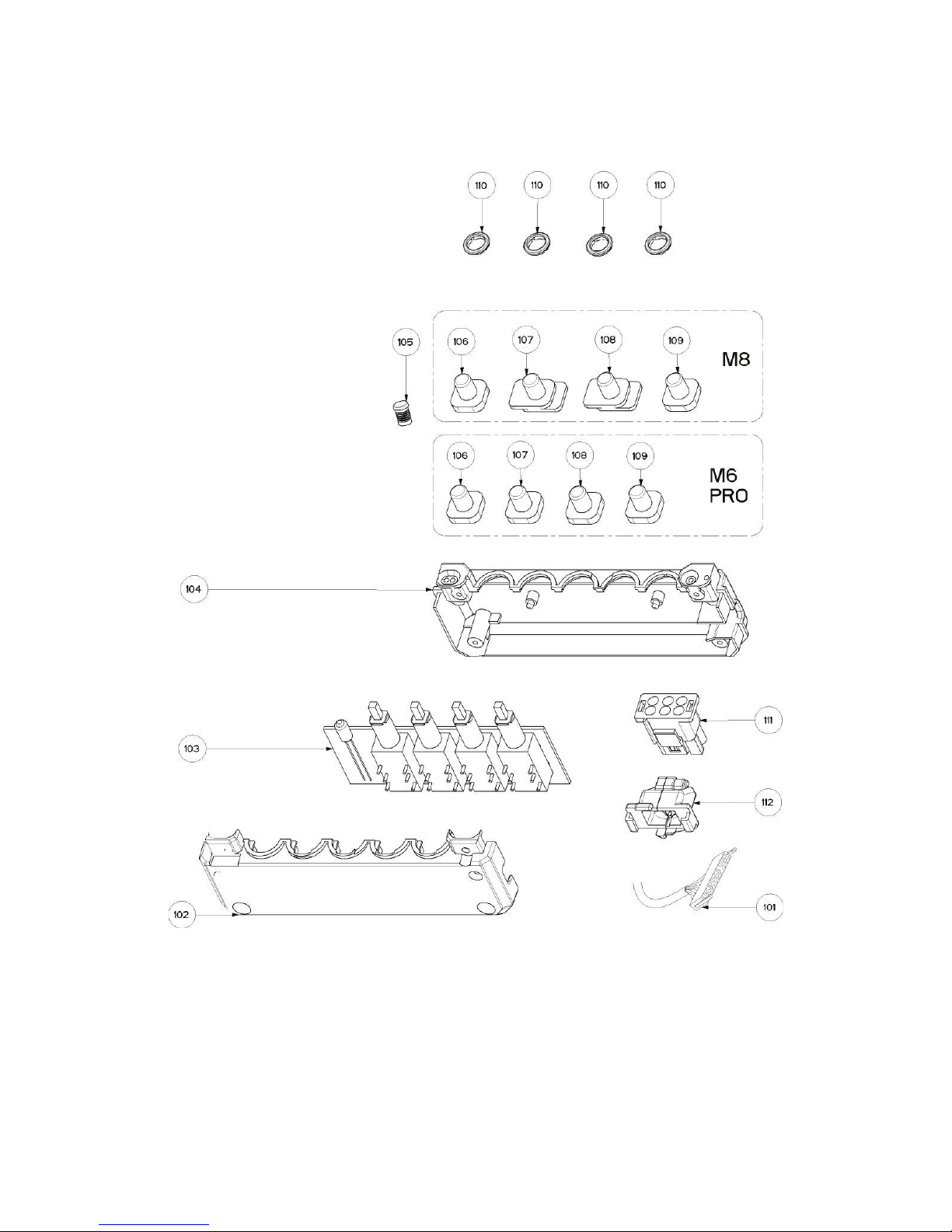

100 SWITCH ASSEMBLY 1142 9

102 PUSH BUTTON PANEL BOX COVER 114041

103 M8 PUSH BUTTON PANEL (220V) 114042

104 PUSH BUTTON BOX 114043

10 PILOT LAMP 114260

106 BUTTON 0-1 CR SAT D8 114261

107 PLUG 2-3V CR SAT D8 114262

110 PUSH BUTTON FRAME 114263

300 MOTOR ASSEMBLY 114264

304 CONDENSER 4MF 400V 11426

310 SX D140 M8 ROTOR 114266

ARCO PLUS WALL

APPROVED Page 3 of 8

ISSUE: B

ECN 07 033

ITEM

DESCRIPTION PART

NUMBER

314 DX D140 M8 ROTOR 114267

316 AIR ENTRY RIGHT FLANGE 114268

320 AIR ENTRY LEFT FLANGE 114269

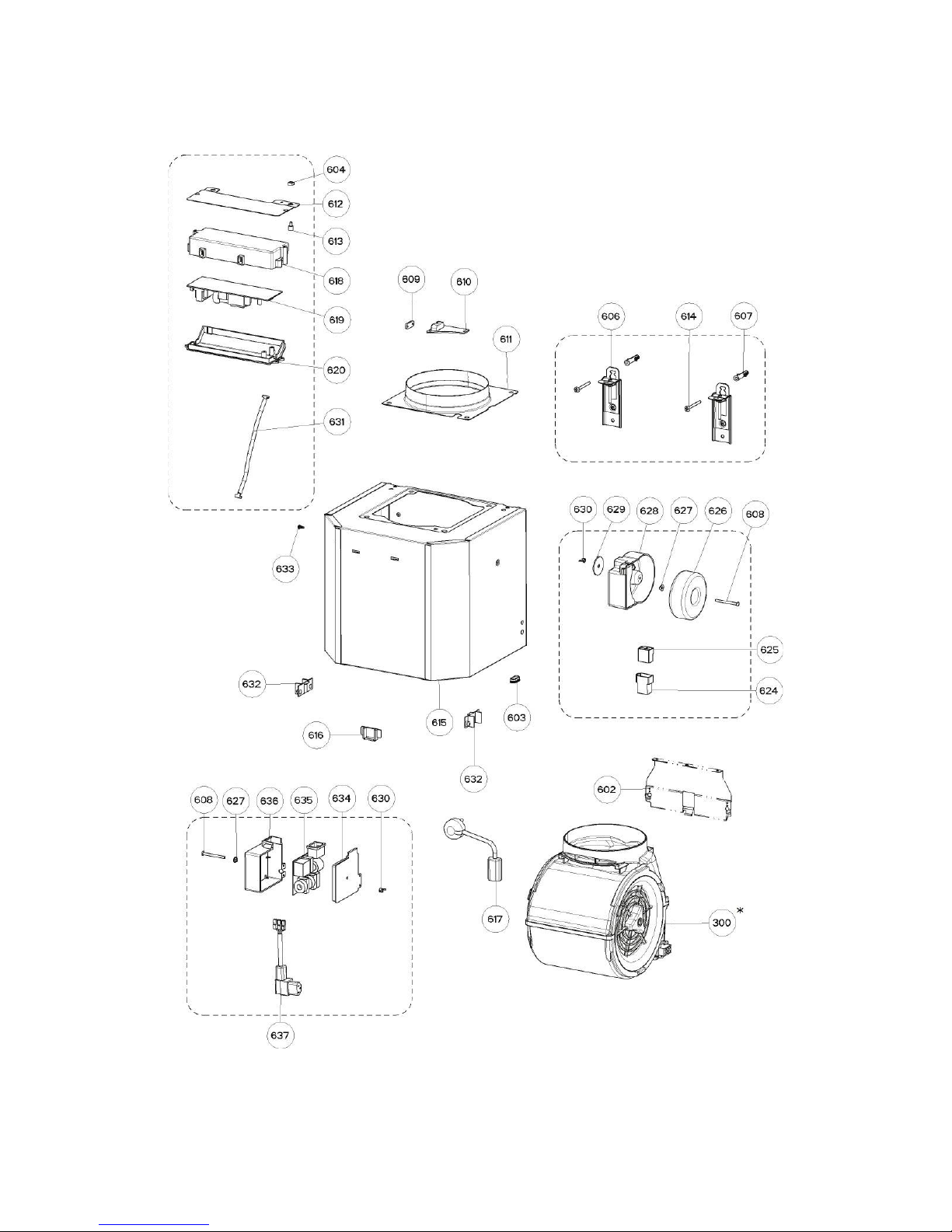

600 POWER PACK STILO/2 PRO/HI-LO 114270

606 FIXING KIT 114211

626 TRANSFORMER 40VA (40W) 114228

SOME COMPONENTS ARE NOT AVAILABLE OUTSIDE PRODUCTION.

ARCO PLUS WALL

APPROVED Page 4 of 8

ISSUE: B

ECN 07 033

ARCO PLUS WALL

APPROVED Page of 8

ISSUE: B

ECN 07 033

ARCO PLUS WALL

APPROVED Page 6 of 8

ISSUE: B

ECN 07 033

ARCO PLUS WALL

APPROVED Page 7 of 8

ISSUE: B

ECN 07 033

ARCO PLUS WALL

APPROVED Page 8 of 8

ISSUE: B

ECN 07 033
