Rocket Fish RF-ACU9025 Guida rapida

Guide de l'utilisateur

Adaptateur d’alimentation c.a. pour

ordinateur portatif avec port USB de

Rocketfish

RF-ACU9025-CAM

RF-ACU9025-CAM_12-0101_MAN_FR.fm Page 1 Friday, February 3, 2012 8:11 AM

Adaptateur d’alimentation

c.a. pour ordinateur portatif

avec port USB de 2,1 A

RF-ACU9025-CAM de

Rocketfish

Table des matières

Introduction............................................................................2

Informations sur la sécurité...............................................4

Fonctionnalités ......................................................................5

Utilisation de l'adaptateur d'alimentation c.a. ...........6

FAQ pour les adaptateurs Rocketfish.............................9

Spécifications ...................................................................... 14

Avis juridiques..................................................................... 14

Garantie limitée de trois ans .......................................... 17

Introduction

Merci d'avoir acheté un adaptateur d’alimentation universel

pour ordinateur portatif avec port USB de Rocketfish. Cet

adaptateur se branche sur toute prise secteur c.a. n’importe où

dans le monde et fournit une source d’alimentation fiable pour

faire fonctionner un ordinateur portatif et recharger sa batterie

interne. Les adaptateurs Rocketfish sont fabriqués avec des

composants de qualité supérieure et fournissent la tension et

les circuits de protection contre la chaleur nécessaires pour

assurer un niveau de sécurité et d’efficacité maximal.

RF-ACU9025-CAM_12-0101_MAN_FR.fm Page 2 Friday, February 3, 2012 8:11 AM

RF-ACU9025-CAM

REMARQUE : Un adaptateur de prise peut être nécessaire pour

brancher l’appareil sur des prises secteur c.a. en dehors des

États-Unis; par contre, aucun transformateur de tension n’est

requis quel que soit le pays.

Cet adaptateur est fourni avec plusieurs connecteurs numérotés

qui se branchent au câble de sortie de l'adaptateur pour

contrôler la tension de sortie. Pour fournir une tension adéquate

à l’ordinateur portatif, vérifier que le connecteur correspondant

au modèle de l'ordinateur portatif est utilisé. Lire les instructions

suivantes et se référer au Guide de compatibilité des connecteurs

inclus avec cet adaptateur pour sélectionner le connecteur

correspondant au type d’ordinateur portatif utilisé. Il est

également possible d'accéder à l'Assistant d'identification des

connecteurs (Tip Wizard) sur le site

www.rocketfishproducts.com pour consulter la liste complète

des modèles compatibles.

Pour offrir davantage d'options de charge, cet adaptateur

d'alimentation c.a. est muni d'un port USB intégré. Ce port USB

peut être utilisé pour charger des périphériques USB répandus,

tels que les téléphones cellulaires, les lecteurs MP3 et même les

périphériques de plus haute puissance tels que les tablettes et

les téléphones intelligents les plus récents, en même temps que

l'adaptateur alimente et charge l'ordinateur portatif. Les

adaptateurs Rocketfish sont fabriqués avec des composants de

qualité supérieure et fournissent la tension et les circuits de

protection contre la chaleur nécessaires pour assurer un niveau

de sécurité et d’efficacité maximal.

ATTENTION : Cet adaptateur d'alimentation c.a. n'est pas

compatible avec les ordinateurs Mac ou les ordinateurs

portatifs nécessitant plus de 90 W de puissance.

RF-ACU9025-CAM_12-0101_MAN_FR.fm Page 3 Friday, February 3, 2012 8:11 AM

Informations sur la sécurité

• Ne pas exposer l’adaptateur d'alimentation à la pluie,

l’humidité ou à une poussière excessive. Cela présente des

risques de chocs électriques.

• Ne pas exposer l’adaptateur à la lumière directe du soleil.

• Utiliser l’adaptateur dans un endroit bien ventilé. La

température ambiante maximale autour de l’adaptateur ne

doit pas dépasser 105 °F (40 °C).

• Ne jamais ouvrir l’adaptateur. L’adaptateur ne doit pas être

réparé en cas de défaillance ou si l’un de ses composants est

défectueux. Aucune pièce interne ne peut être réparée.

• Arrêter d’utiliser l’adaptateur et pour toute assistance

appeler le numéro sans frais (800) 620-2790 si les conditions

suivantes se produisent :

• l’adaptateur ne fonctionne pas quand il est branché sur

un appareil (la DEL témoin s’éteint);

• la DEL témoin de l’adaptateur clignote quand celui-ci

est branché sur une prise secteur c.a.;

• un cordon d’alimentation est effiloché ou la prise est

endommagée.

• Ne pas utiliser avec les ordinateurs portatifs nécessitant

plus de 90 W de puissance.

• Veiller à utiliser le connecteur correct pour l’ordinateur

portatif listé dans le Guide de compatibilité des connecteurs. Il

est également possible d'accéder à l'Assistant

d'identification des connecteurs (Tip Wizard) sur le site

www.rocketfishproducts.com pour consulter la liste

complète des modèles compatibles. Ne pas utiliser un

connecteur qui n’est pas listé pour l’ordinateur portatif

utilisé.

• Les garder hors de la portée des enfants.

RF-ACU9025-CAM_12-0101_MAN_FR.fm Page 4 Friday, February 3, 2012 8:11 AM

RF-ACU9025-CAM

Fonctionnalités

• Fournit jusqu'à 90 W de puissance

• Comprend une protection contre les surtensions, la

surchauffe et les courts-circuits

• Alimente les ordinateurs portatifs à partir d'une prise

secteur c.a. standard

• Est muni d’un port USB 2,1 A pour charger des

périphériques portatifs supplémentaires, tels que les

lecteurs MP3, les tablettes, les lecteurs électroniques et les

téléphones intelligents, ainsi que les périphériques plus

traditionnels tels que les téléphones cellulaires et les ANP.

• Fonctionne n’importe où dans le monde – aucun

convertisseur de tension n’est requis (un adaptateur de

prises peut être nécessaire)

Contenu de l’emballage

• Adaptateur d’alimentation universel USB pour ordinateur

portatif de 90 W

• Huit connecteurs

• Cordon d’alimentation c.a.

• Guide de compatibilité des connecteurs

• Guide de l'utilisateur

RF-ACU9025-CAM_12-0101_MAN_FR.fm Page 5 Friday, February 3, 2012 8:11 AM

Utilisation de l'adaptateur d'alimentation

c.a.

Pour utiliser l'adaptateur d'alimentation c.a. :

1Identifier le fabricant de l’ordinateur portatif et le modèle

dans le Guide de compatibilité des connecteurs ou aller sur le

site www.rocketfishproducts.com, puis sur

RF-ACU9025-CAM pour accéder à l’Assistant d’identification

des connecteurs (Tip Wizard).

2Identifier le numéro du connecteur adapté au modèle

d'ordinateur portatif utilisé.

Prise

d’entrée c.c.

Conseil

Câble de

sortie

Adaptateur c.a. Cordon d’alimentation c.a.

Prise

secteur

c.a.

DEL

Port USB

RF-ACU9025-CAM_12-0101_MAN_FR.fm Page 6 Friday, February 3, 2012 8:11 AM

RF-ACU9025-CAM

ATTENTION : L’utilisation d’un connecteur incorrect peut

endommager l’ordinateur portatif. Ne pas utiliser ce produit si

le modèle d'ordinateur portatif ne figure pas dans le Guide de

compatibilité des connecteurs joint à cet adaptateur c.a. ou

n'est pas identifié par l'Assistant d’identification des

connecteurs (Tip Wizard) sur le site en ligne

www.rocketfishproducts.com. En cas d’autres questions,

appeler le numéro sans frais pour toute assistance au (800)

620-2790. Cet adaptateur d’alimentation c.a. n’est pas

compatible avec les ordinateurs Mac ou les ordinateurs

portatifs nécessitant plus de 90 W de puissance.

REMARQUE : Si le connecteur compatible avec l’ordinateur

portatif ne se trouve pas dans la boîte de l'adaptateur, un

connecteur gratuit peut être commandé au moyen de

l'Assistant d’identification des connecteurs (Tip Wizard) sur le

site www.rocketfishproducts.com. Il suffit d'utiliser l'Assistant

d’identification des connecteurs pour identifier le fabricant et le

modèle, puis de commander le connecteur gratuit. S'il n'est pas

possible d'identifier l’ordinateur portatif avec l'Assistant

d’identification des connecteurs ou pour toute assistance

éventuelle, appeler le service à la clientèle de Rocketfish au

(800) 620-2790.

3Identifier le connecteur adapté parmi les connecteurs

fournis. Chaque connecteur est clairement numéroté.

RF-ACU9025-CAM_12-0101_MAN_FR.fm Page 7 Friday, February 3, 2012 8:11 AM

4Brancher le connecteur sélectionné sur l’extrémité du câble

de sortie, en veillant à ce que les broches du connecteur

correspondent aux orifices du câble. La nervure à l'intérieur

du connecteur doit être alignée avec la rainure dans le

connecteur du câble de sortie. Vérifier que le connecteur de

l’adaptateur est correctement branché sur le connecteur du

câble de sortie.

5Brancher le cordon d’alimentation c.a. sur la prise de

l’adaptateur c.a.

6Brancher le cordon d'alimentation c.a. de l'appareil sur une

prise secteur c.a. La DEL témoin de l’adaptateur s’allume,

indiquant qu’il est alimenté et prêt à l’emploi.

IMPORTANT : Si la DEL témoin de l'adaptateur ne s’allume pas

ou clignote, cesser d’utiliser l’adaptateur et appeler le numéro

sans frais pour toute assistance au (800) 620-2790.

7Brancher le connecteur qui est relié au câble de sortie sur la

prise d'entrée c.c. se trouvant sur le côté ou à l’arrière de

l’ordinateur portatif. L’adaptateur alimente l’ordinateur

portatif et charge la batterie.

Chargement d'autres périphériques USB

L'adaptateur d'alimentation c.a. est muni d'un port USB 2,1 A.

Ce port permet de charger n'importe quel périphérique

compatible USB, tel qu'un téléphone cellulaire, une console de

RF-ACU9025-CAM_12-0101_MAN_FR.fm Page 8 Friday, February 3, 2012 8:11 AM

RF-ACU9025-CAM

jeu, un lecteur MP3, une tablette, un téléphone intelligent ou

autre, pendant que l'adaptateur c.a. alimente et charge

l'ordinateur portatif.

Pour charger d'autres périphériques USB :

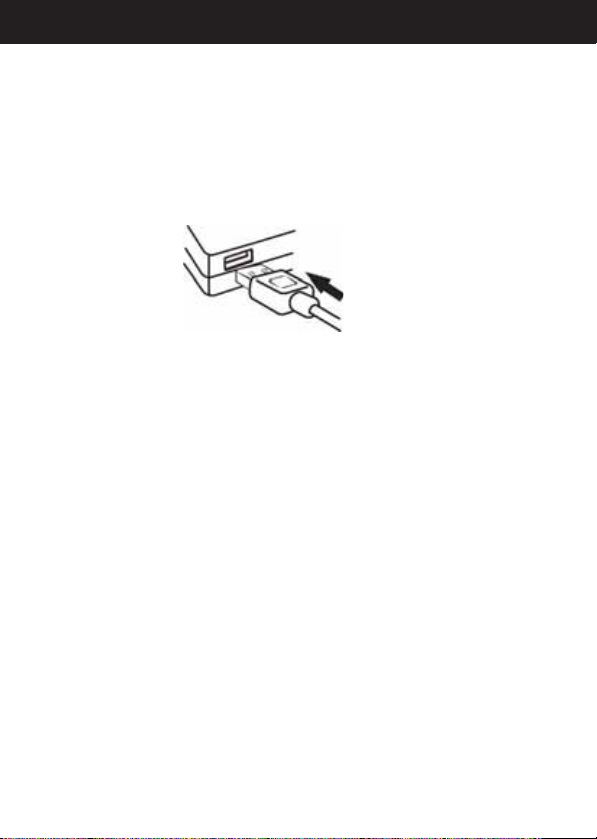

1Brancher un câble USB standard (non inclus) sur le port USB

à l'extrémité de l'adaptateur d'alimentation c.a.

2Connecter l’autre extrémité du câble USB au périphérique.

Pour des résultats optimaux, il est recommandé d'utiliser le

câble USB fourni avec le périphérique.

3Connecter le cordon d'alimentation c.a. à la prise de

l'adaptateur d'alimentation c.a., puis brancher le cordon

d'alimentation c.a. sur une prise secteur c.a. ou une barre

multiprises.

FAQ pour les adaptateurs Rocketfish

Quel connecteur utiliser pour mon ordinateur

portatif?

Pour identifier le connecteur adapté à l'ordinateur portatif

utilisé, consulter le Guide de compatibilité des connecteurs inclus

avec l’adaptateur ou aller sur le site en ligne

www.rocketfishproducts.com, pour accéder à l’Assistant

d’identification des connecteurs (Tip Wizard). Identifier le

fabricant et le modèle d'ordinateur portatif et le connecteur

correct sera indiqué.

RF-ACU9025-CAM_12-0101_MAN_FR.fm Page 9 Friday, February 3, 2012 8:11 AM

Si le modèle spécifique d'ordinateur portatif ne peut être

trouvé, appeler le service à la clientèle de Rocketfish au (800)

620-2790 pour obtenir une assistance complémentaire.

Le connecteur n'est pas inclus. Comment en

commander un neuf?

Consulter d'abord le Guide de compatibilité des connecteurs

inclus pour identifier le connecteur correct pour l’ordinateur

portatif. Il est également possible d'accéder à l'Assistant

d'identification des connecteurs (Tip Wizard) sur le site

www.rocketfishproducts.com pour consulter la liste complète

des modèles compatibles. Si le connecteur compatible avec

l’ordinateur portatif ne se trouve pas dans la boîte de

l'adaptateur, un connecteur gratuit peut être commandé au

moyen de l'Assistant d’identification des connecteurs (Tip

Wizard) sur le site www.rocketfishproducts.com. Il suffit

d'utiliser l'Assistant d’identification des connecteurs pour

identifier le fabricant et le modèle, puis de commander le

connecteur gratuit. Si l’ordinateur portatif ne peut pas être

identifié avec l'Assistant d’identification des connecteurs,

appeler le service à la clientèle de Rocketfish au (800) 620-2790.

Comment brancher le connecteur au câble de

l'adaptateur?

Une fois que le connecteur correct pour l’ordinateur portatif a

été sélectionné, brancher le connecteur sur le câble de sortie,

en veillant à ce que la nervure à l'intérieur du connecteur soit

correctement alignée avec la rainure dans le connecteur du

câble de sortie. De plus, les broches à l'intérieur du connecteur

doivent être alignées avec les orifices du câble de sortie. Le

connecteur doit être fermement enfoncé dans le câble jusqu'à

ce que le connecteur et le câble se rejoignent et qu'il n'y ait pas

d'interstice.

RF-ACU9025-CAM_12-0101_MAN_FR.fm Page 10 Friday, February 3, 2012 8:11 AM

Altri manuali per RF-ACU9025

Questo manuale è adatto per i seguenti modelli

Indice

Altri manuali Rocket Fish Adattatore

Rocket Fish

Rocket Fish RF-ACU9025 Guida rapida

Rocket Fish

Rocket Fish RF-G1132 Manuale d'uso e manutenzione

Rocket Fish

Rocket Fish RF-G1174 Manuale utente

Rocket Fish

Rocket Fish RF-ACU9025 Manuale utente

Rocket Fish

Rocket Fish RF-GWII012 Manuale elenco delle parti

Rocket Fish

Rocket Fish RF-BTAPDT RF-BTDGLE Guida rapida

Rocket Fish

Rocket Fish RF-BCDM4 Manuale utente

Rocket Fish

Rocket Fish RF-FLBTAD Manuale utente

Rocket Fish

Rocket Fish RF-BPRACEX Manuale utente

Rocket Fish

Rocket Fish RF-BPRAC3 Manuale utente

Rocket Fish

Rocket Fish RF-BCDM4 Manuale utente

Rocket Fish

Rocket Fish RF-PRACDC Manuale utente

Rocket Fish

Rocket Fish RF-BTAPDT RF-BTDGLE Guida rapida

Rocket Fish

Rocket Fish RF-FLBTAD Manuale utente

Rocket Fish

Rocket Fish RF-BPRAC3 Manuale utente

Rocket Fish

Rocket Fish RF-AC9023 Manuale utente

Rocket Fish

Rocket Fish RF-G1171 Manuale utente

Rocket Fish

Rocket Fish RF-ACU12002 Manuale utente

Rocket Fish

Rocket Fish RF-GUV1124 Manuale d'uso e manutenzione

Rocket Fish

Rocket Fish RF-AC9021 Manuale utente

Rocket Fish

Rocket Fish RF-NBAC Guida rapida

Rocket Fish

Rocket Fish RF-GWII008 Manuale utente

Rocket Fish

Rocket Fish RF-PCC132 Manuale di installazione e funzionamento

Rocket Fish

Rocket Fish RF-PCC132 Manuale elenco delle parti

Manuali Adattatore popolari di altre marche

PCB Piezotronics

PCB Piezotronics 090B274 Manuale utente

Auvidea

Auvidea J20 Manuale del prodotto

Gossen MetraWatt

Gossen MetraWatt AT3-III E Manuale utente

Akribis

Akribis ITF-21-BISS-MIT Manuale utente

Tenda

Tenda W54U Manuale utente

ROHO

ROHO AGILITY Manuale utente

PROLiNK

PROLiNK WN2001 Manuale utente

Hawking

Hawking HUF2 Manuale utente

Airlink101

Airlink101 AWLC4030 Manuale utente

NETGEAR

NETGEAR XAV101v1 - Powerline AV Ethernet Adapter Manuale utente

Philips

Philips SWA4554S/10 Manuale utente

JVC

JVC TS-C9D2B Manuale di istruzioni

NETGEAR

NETGEAR A6100 Manuale utente

D-Link

D-Link DWA-121 Manuale utente

Philips

Philips SWA2037 Manuale utente

Basalte

Basalte 0610-20 Manuale utente

Yealink

Yealink EHS40 Manuale utente

Balluff

Balluff BIC 1B0-IT1A7-Q40KFU-SM4A4A Manuale utente
