Inhaltsverzeichnis

Einleitung..............................................................................5

Inbetriebnahme ihrer Lokomotive

▪Einfahren des Modells.........................................................7

▪Betriebsbedingungen ..........................................................7

Wartung und Pege Ihres Modells

▪Reinigung der Radstromkontakte........................................8

▪Schmierung .........................................................................9

▪Haftreifenwechsel..............................................................10

▪Schleiferwechsel (nur für Wechselstrommodelle)...............10

Der Sounddecoder

▪Funktionstastenbelegung (Werkszustand) ................11 – 12

▪Lokeinstellungen ...............................................................13

▪CV-Liste .....................................................................14 – 15

▪Betrieb mit DCC-Zentrale (MULTIMAUS®)...........................16

▪Zusatzfunktion ..................................................................16

Ersatzteilliste..............................................................46 – 53

Zeichenerklärung

Gleichstrom mit Sound und Decoder

72798.indd 4 04.07.2019 10:24:22

Einleitung

Lieber Modellbahnfreund,

mit seiner unglaublichen Feinmotorik zeigt das Modell, wie weit die Fertigung von Modelleisenbahn bereits entwickelt ist.

Und der passende Sound fährt auch mit.

Das Spitzenmodell von Roco spielt in seiner Technik alle Stückchen: Die Schleudereinheit ist komplett heb- und senkbar.

Die gesamte Fahrzeugbrücke kann sich um 180° drehen. Die Schleuderräder rotieren.

Außerdem runden viele digital schaltbare Licht- und Soundfunktionen die Maschine im Maßstab 1:87 perfekt ab.

Wir wünschen viel Vergnügen und eine Gute Fahrt!

Ihr Roco-Team

72798.indd 5 04.07.2019 10:24:22

Wichtiger Hinweis! Dieses Modell ist mit einer Vielzahl von feinmechanischen und elektronischen Komponenten ausgestattet.

Der evtl. Austausch von solchen Komponenten durch Ersatzteile und auch der Motorwechsel erfordern feinmechanische und

elektrotechnische Kenntnisse!

Um Beschädigungen durch unsachgemäße Handhabung zu vermeiden, wenden Sie sich diesbezüglich an Ihren Roco-Fachhändler

oder an eine Fachwerkstätte!

Zum Vorbild

Die modernen dieselbetriebenen Schneeschleuder-Fahrzeuge wurden vom Unternehmen Beilhack in Bayern

gebaut, das heute unter dem Namen Aebi-Schmidt-Holding rmiert. Der martialisch klingende Name

„Beilhack“ hat eine lange Tradition im Schneeschleuder-Business und passt irgendwie zu den Maschinen

mit ihren Vorschneidpropellern und scharfen Rafferblechen. Die Räumleistung liegt bei etwa 13.000 Tonnen

Schnee in der Stunde. Der Vorteil der Beilhack-Schneeschleudern liegt in der einfachen Handhabung. So wird

für den Betrieb kein zusätzliches Triebfahrzeug benötigt. Ein ebenso großer Vorteil ist, dass die

Schneeschleuder selbstständig die Richtung wechseln kann, da der komplette Aufbau um 180 Grad drehbar

ist.

Gut ein Dutzend Schneefresser dieser Leistungsklasse wurden seit der Produkteinführung in den 1980ern ab-

gesetzt.

72798.indd 6 04.07.2019 10:24:22

72798

Inbetriebnahme ihrer Lokomotive

▪ Einfahren des Modells

Es empehlt sich, die Lok 30 Minuten vorwärts und 30 Minuten rückwärts ohne Belastung einlaufen zu lassen, damit Ihr Modell einen

optimalen Rundlauf und beste Zugkraft bekommt.

▪ Betriebsbedingungen

Der kleinste befahrbare Radius für dieses Modell ist R2 (358 mm) des ROCO-Gleissystems.

Der einwandfreie Lauf Ihrer Lokomotive ist nur auf sauberen Schienen gewährleistet.

Hierzu empfehlen wir den ROCO-Schienenreinigungswagen Art. Nr. 46400 und bei etwas

stärkerer Verschmutzung den ROCO-Schienen-Reinigungsgummi Art. Nr. 10002.

72798.indd 7 04.07.2019 10:24:22

72798

Wartung und Pege des Modells

Damit Ihnen Ihre Lokomotive lange Freude bereitet, sind regelmäßig (ca. alle 30 Betriebsstunden) gewisse Servicearbeiten zweckmäßig.

▪ Reinigung der Radstromkontakte

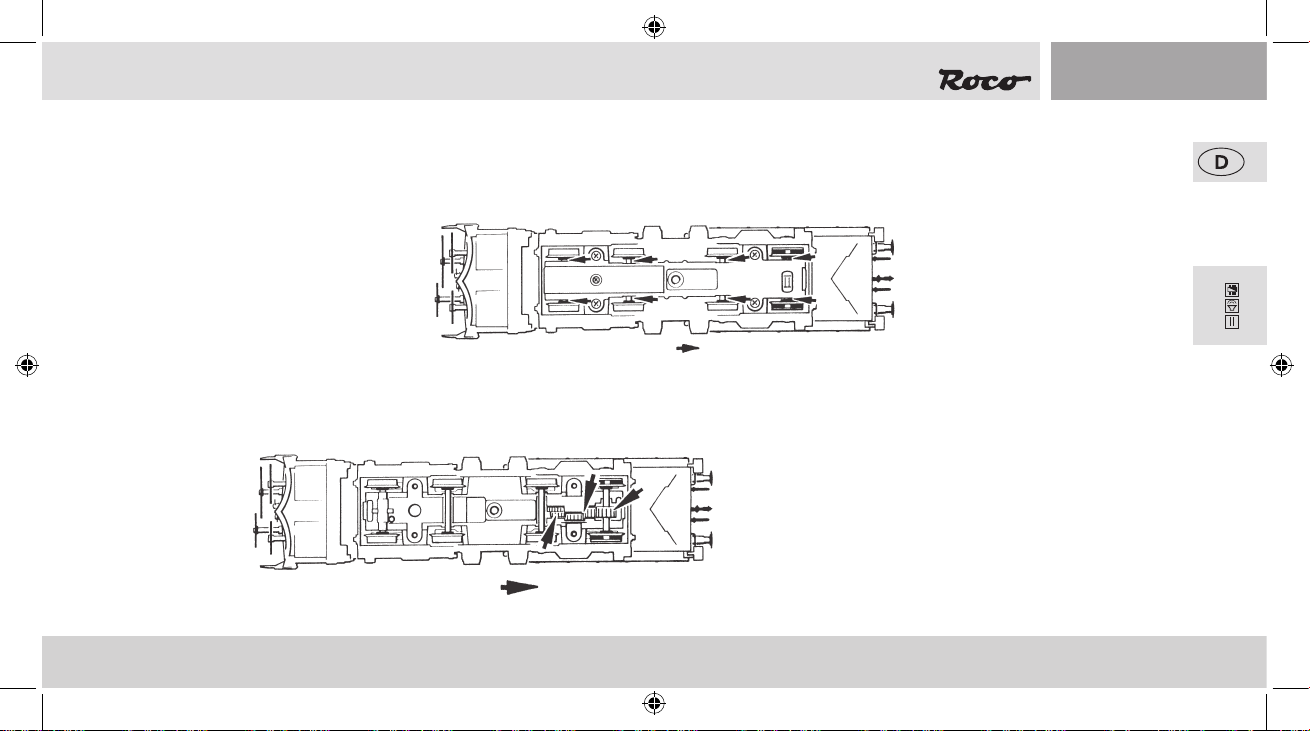

Radstromkontakte können auf unsauberen

Schienen leicht verschmutzen.

Bitte entfernen Sie vorsichtig mit einem

kleinen Pinsel den Schmutz an den

gekennzeichneten Stellen Fig.3. Dazu zuerst

den Getriebedeckel abnehmen Fig. 1.

Fig. 1

Fig. 3

2. 2.

1. 1.

2.2.

72798.indd 8 04.07.2019 10:24:23

72798

▪Schmierung

Zur Schmierung der Getriebeteile (Zahnräder,

Schnecke) empfehlen wir das

ROCO-Spezialfett 10905.

Im Falle der Schmierung diese Teile bitte nicht ölen.

Dazu zuerst den Getriebedeckel

abnehmen (Fig. 1).

Versehen Sie die im Schmierplan

Fig. 2 gekennzeichneten Stellen

mit nur kleinen Öltropfen.

Wir empfehlen den ROCO-Öler

Art. Nr 10906.

10906

10905

10906

10905

Fig. 2

72798.indd 9 04.07.2019 10:24:23

72798

▪ Schleiferwechsel (nur bei Wechselstrommodellen)

▪ Haftreifenwechsel

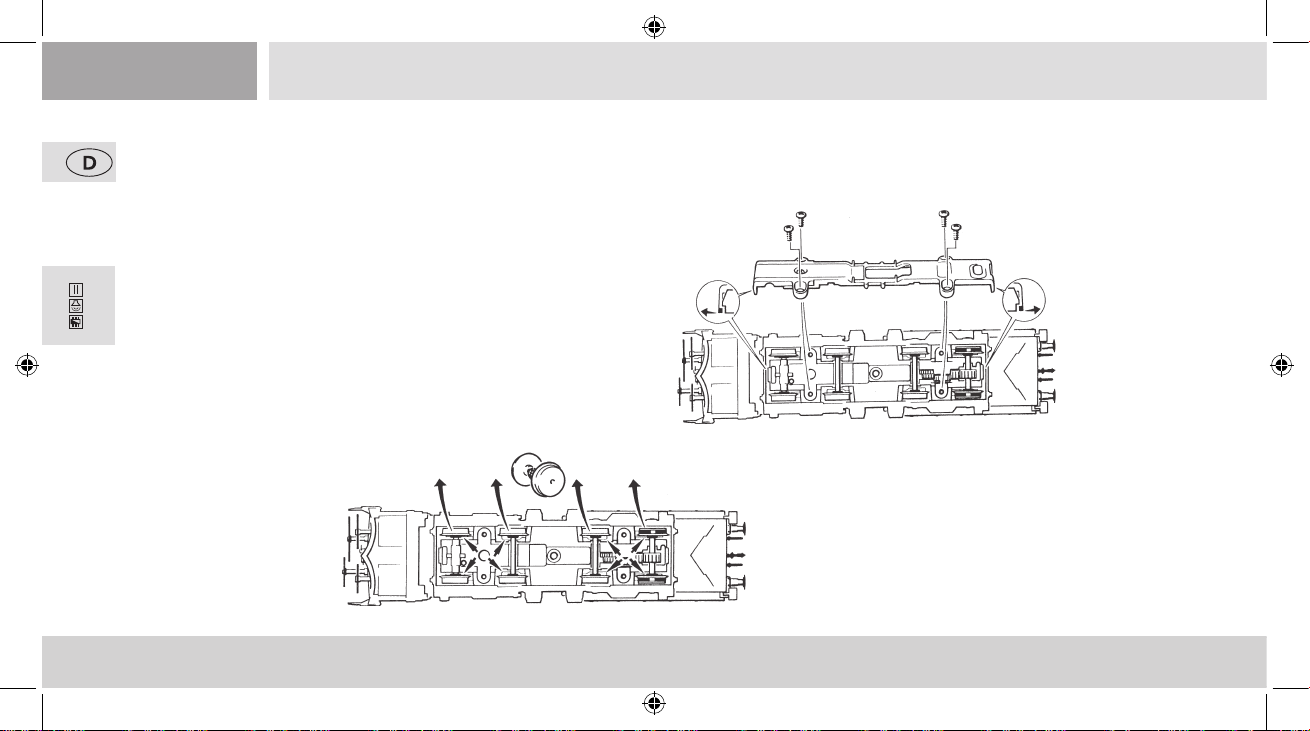

Dazu zuerst den Getriebedeckel abnehmen

(Fig. 1).

Danach den Radsatz herausnehmen und die

Haftreifen mit einer Nadel oder mit einem

feinen Schraubendreher abziehen (Fig. 4).

Beim Aufziehen der neuen Haftreifen darauf

achten, dass diese sich nicht verdrehen.

1. 1.

2.2.

Fig. 4

1. 2.

72798.indd 10 04.07.2019 10:24:23
