Rollei 35RF Manuale utente

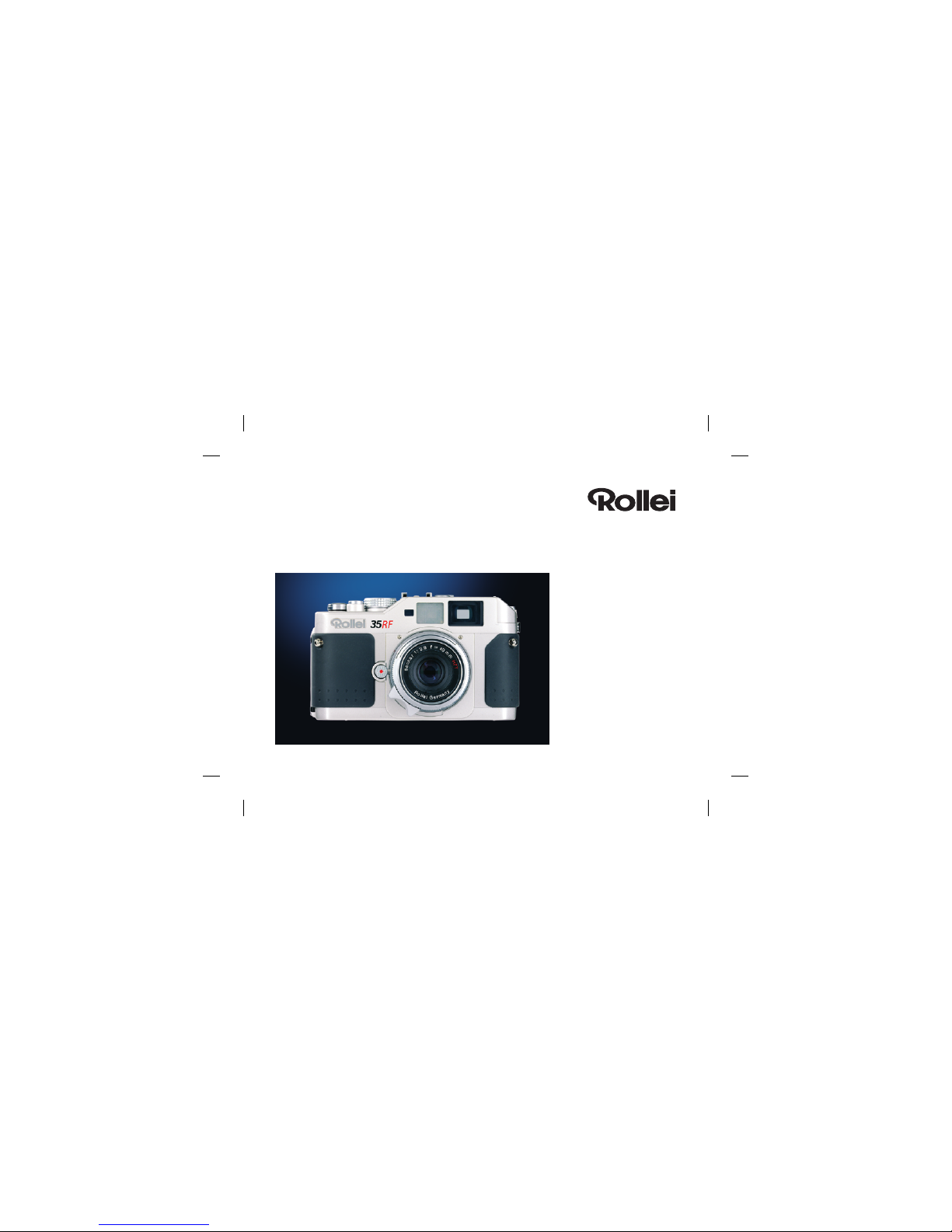

Rollei 35 RF
Hinweise zum Gebrauch
2
Empfehlung aus dem Vorbeugungspro-
gramm der Kriminalpolizei:
Wer seine Wertsachen dauerhaft kennzeichnet,
fotografiert und auflistet, verdirbt Hehlern den
Absatz und erspart sich unnötigen Ärger.
Wir gratulieren zum Kauf dieser
hochwertigen Kleinbildkamera.
Bei der Rollei 35 RF handelt es sich um eine
kompakte Messsucherkamera mit TTL Belich-
tungsmessfunktion und Wechselobjektiven. Um
die vielfältigen Möglichkeiten der Kamera nutzen
zu können, empfehlen wir, diese Anleitung vor
Gebrauch aufmerksam zu lesen.
ALLGEMEINES
3
INHALTSVERZEICHNIS
Vorbereitung
Bezeichnung der Teile ›
4
Tragriemen anbringen ›
6
Objektivwechsel ›
7
Batterien einlegen ›
8
Batteriespannung prüfen ›
9
Filmwechsel ›10
Fotografieren
Filmempfindlichkeit einstellen ›11
Belichtungszeit einstellen ›12
Blende einstellen ›13
Auswahl des Leuchtrahmens ›14
Fokussierung ›15
Halten der Kamera ›16
Zurückspulen des Films ›17
„B“-Einstellung ›18
Blitzfotografie ›19
Sonstiges
Pflege der Kamera ›20
Technische Daten ›21
4
543 2 19
10
11
12
13
14
15
16
8
7
6
BEZEICHNUNG DER TEILE
1. Verschlusszeitenindex
2. Verschlusszeitenrad
3. ISO-Anzeige
4. Auslöseknopf mit Gewinde für Drahtauslöser
5. Filmtransporthebel
6. Bildzählwerk
7. Tragriemenöse
8. Entriegelungsknopf für Objektiv
9. Steckschuh für Blitz oder Zubehör
10. Leuchtrahmen-Wahlhebel
11. Rückspulachse
12. Rückspulkurbel
13. Fenster für Entfernungsmesser
14. Fenster für Leuchtrahmensucher
15. Sucherfenster
16. Kamerabajonett
5
BEZEICHNUNG DER TEILE
17. X-Synchron-Kabelkontakt
18. Sucher
19. Suchereinblick
20. Stativgewinde 1/4˝
21. Batteriefachdeckel
22. Filmführung
23. Rückspulgabel
24. Filmpatronenkammer
25. Filmandruckplatte
26. Filmfenster
27. Kamerarückwand
28. Winder-Kupplung
29. Filmrückspulknopf
30. Filmaufwickelspule
31. Zahntrommel für Filmtransport
20
17
18 19
21
22
23
24
31
30
29
28
27
26
25
6

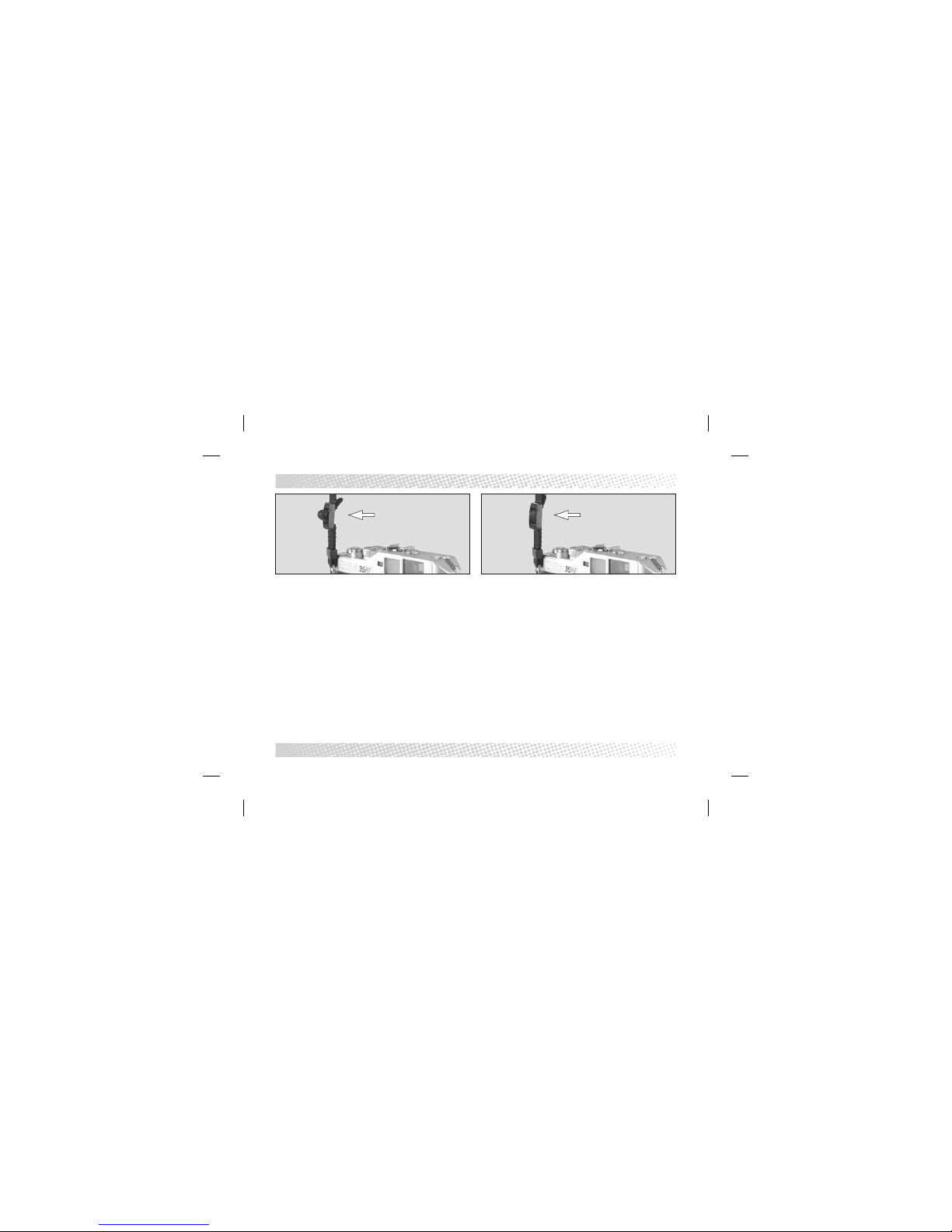

TRAGRIEMEN ANBRINGEN
Tragriemen anbringen
Den Tragriemen, wie auf der Abbildung zu sehen,
anbringen.
Das Ende des Tragriemens sollte sich auf der
Innenseite des Riemens befinden.
7
OBJEKTIVWECHSEL

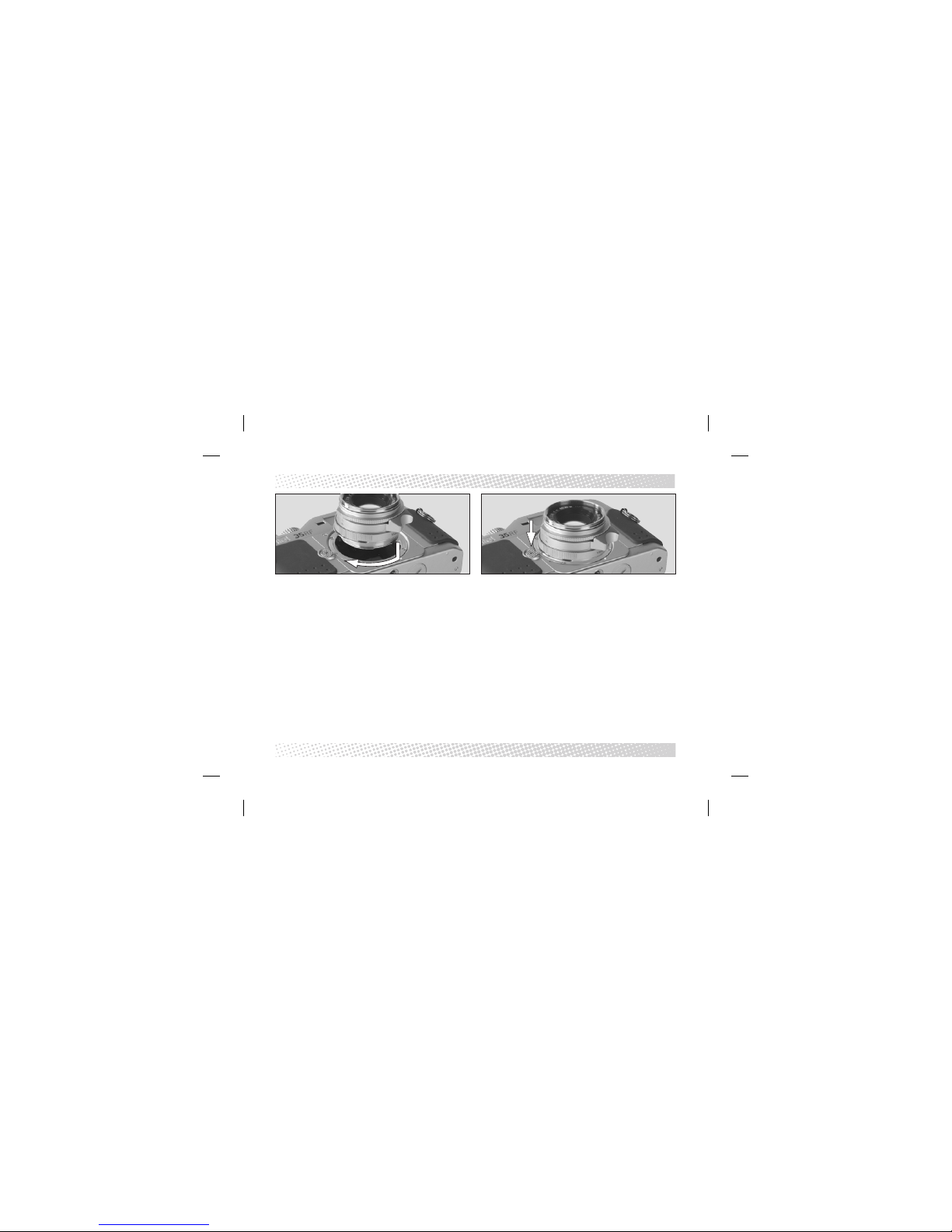

Objektivwechsel
›Objektiv am hinteren Ring fassen und die rote
Markierung dem Objektiventriegelungsknopf (8)
am Kameragehäuse gegenüberstellen. Objektiv
in dieser Stellung gerade einsetzen und im
Uhrzeigersinn drehen bis es fest einrastet.
›Zum Abnehmen des Objektivs wird der Entrie-
gelungsknopf (8) gedrückt, das Objektiv durch
eine kurze Linksdrehung entriegelt und gerade
abgenommen.
8
BATTERIEN EINLEGEN
Hinweis:
Verbrauchte Batterien nicht über den Hausmüll
entsorgen, sondern einer geregelten Entsorgung
zuführen.

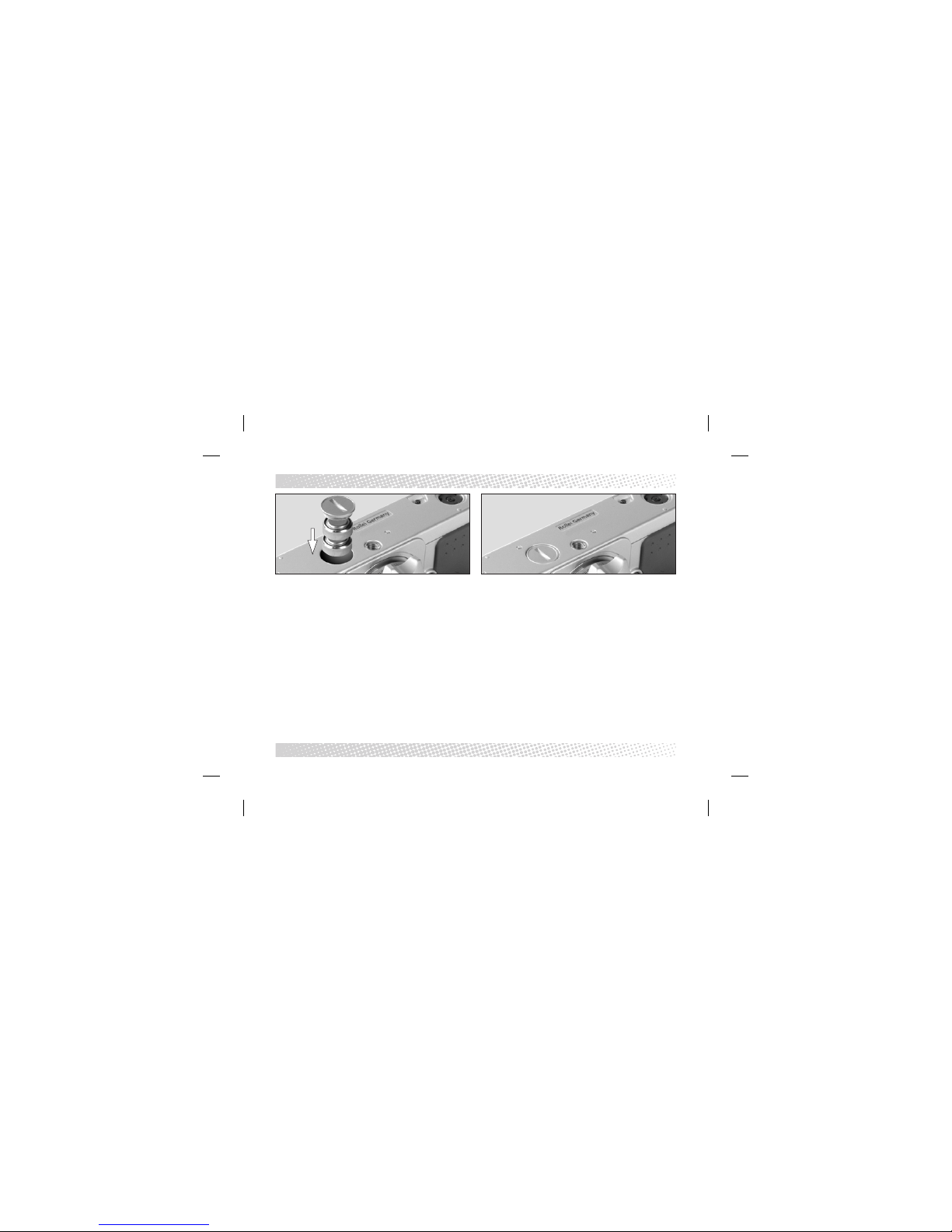

Batterien einlegen
›Benötigt werden zwei Batterien (Typ LR44 oder
Typ SR44).
›Den Batteriefachdeckel (21) mit Hilfe einer Münze
linksdrehend öffnen
›Die Knopfzellen nacheinander, jeweils mit der
mit „+“gekennzeichneten Seite nach unten ins
Batteriefach einlegen.
›Batteriefachdeckel wieder aufsetzen und
rechtsdrehend schließen.
9

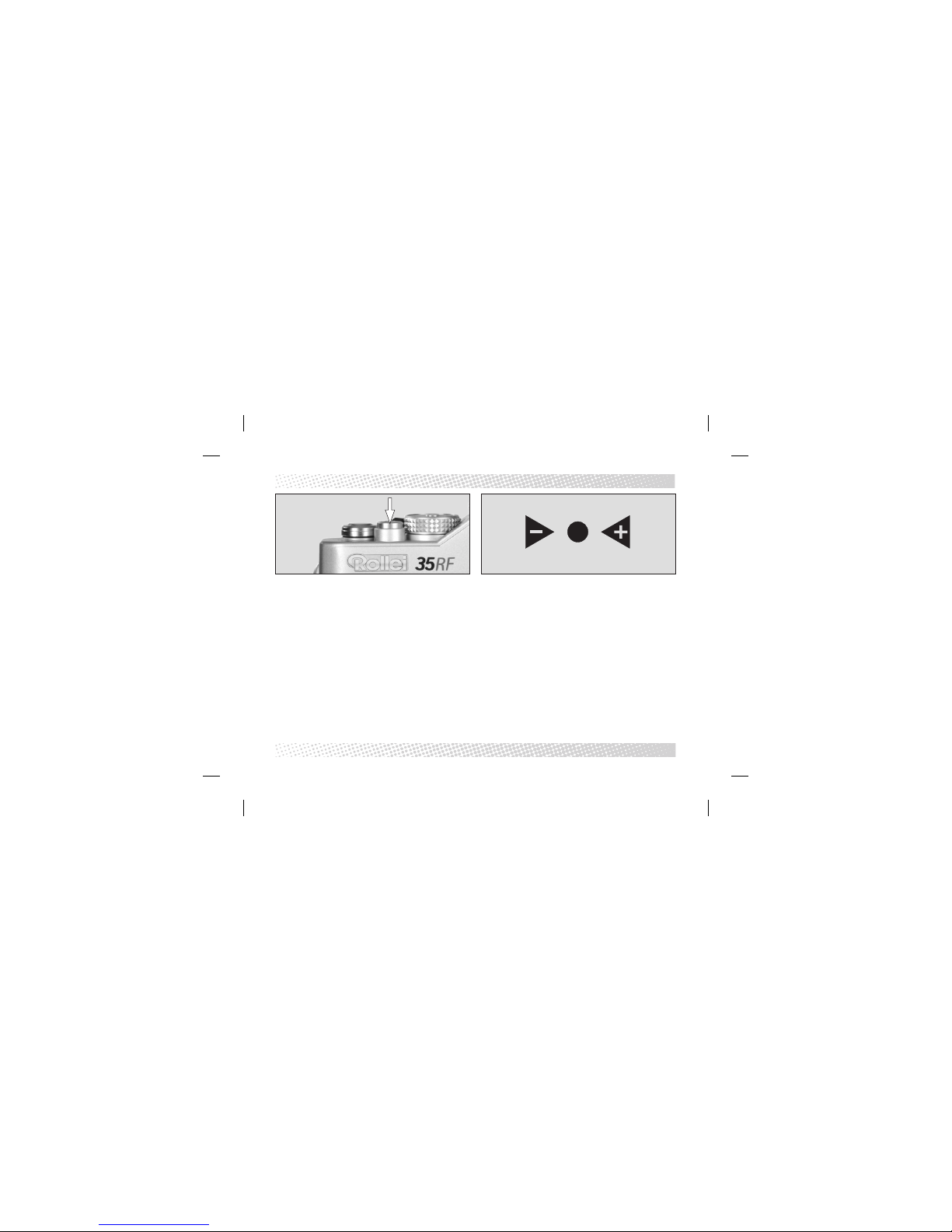

BATTERIESPANNUNG PRÜFEN
Batteriespannung prüfen
Bei gespanntem Verschluss den Auslöser (4) leicht
drücken, ohne jedoch auszulösen. Wenn eine
der drei LED’s aufleuchtet, liefern die Batterien
genügend Spannung. Falls keine LED aufleuchtet,
bitte beide Batterien ersetzen.
›
Die LED-Anzeige im Sucher leuchtet bei einwand-
freien Batterien nach dem Antippen des Auslösers
ca. 12 Sekunden lang.
›Nach dem Auslösen des Verschlusses schaltet
die Belichtungsmessung automatisch ab, bis
zur erneuten Betätigung des Auslösers bei
gespanntem Verschluss.
10

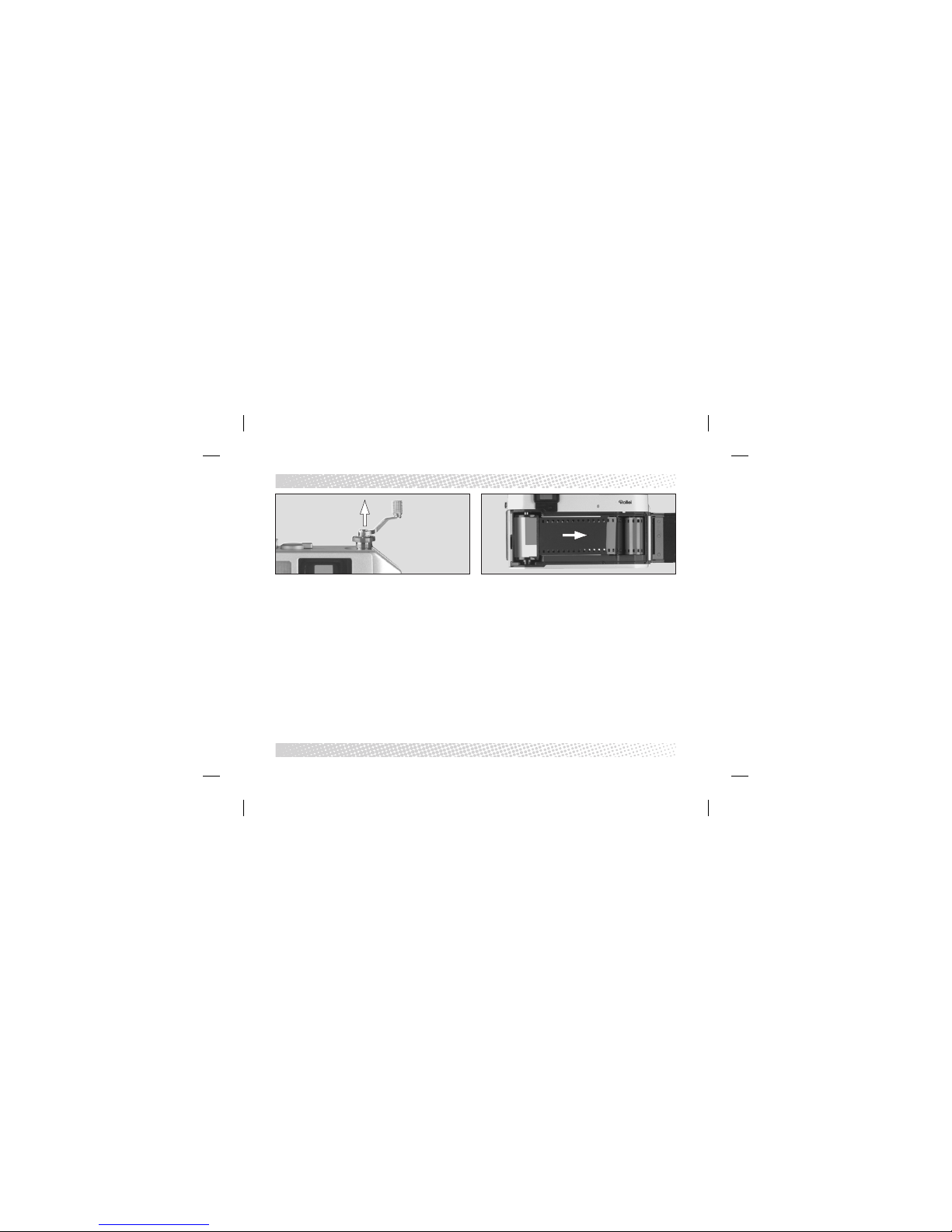

FILMWECHSEL
Filmwechsel
›Kamerarückwand (27) durch Herausziehen des
Filmrückspulhebels (12) öffnen. Bei geöffneter
Kamerarückwand springt das Bildzählwerk (6)
automatisch auf „S“.
›Filmpatrone in das leere Filmpatronenfach
einlegen, wobei der Filmanfang in Richtung
Aufwickelspule zeigt.
›Filmrückspulhebel in seine Ausgangsstellung
zurückdrücken.
›Filmanfang herausziehen und in den Schlitz der
Aufwickelspule einfädeln.
›Durch Betätigen des Transporthebels und
Auslösen den Film soweit transportieren, bis die
Transportzahnräder die Perforationslöcher auf
beiden Seiten des Films erfasst haben.
›Rückwand schließen und einrasten lassen.
›Filmtransporthebel und Auslöser wechselweise
betätigen, bis das Bildzählwerk die Zahl 1 zeigt.
Dabei die Rückspulachse beobachten. Sie muss
sich mitdrehen und zeigt so den einwandfreien
Filmtransport an.
