Modul 25/16
DE Bedienungsanleitung
EN Instructions for use
FR Instruction d’utilisation
ES Instrucciones de uso
IT Istruzioni d’uso
EU-KONFORMITÄTSERKLÄRUNG
Wir erklären in alleiniger Verantwortung, dass dieses Produkt mit
den angegebenen Normen und Richtlinien übereinstimmt.
EU-DECLARATION OF CONFORMITY
We declare on our sole accountability that this product conforms
to the standards and guidelines stated.
DECLARATION EU DE CONFORMITÉ
Nous déclarons sous notre propre responsabilité que ce produit
est conforme aux normes et directives indiquées.
DECLARACION DE CONFORMIDAD EU
Declaramos, bajo nuestra responsabilidad exclusiva, que este
producto cumple con las normas y directivas mencionadas.
DICHARAZIONE DI CONFORMITÀ EU
Dichiariamo su nostra unica responsabilità, che questo prodotto
è conforme alle norme ed alle direttive indicate.
Intro
2014/30/EU, 2011/65/EU,
EN 61000-6-1, EN 61000-6-3
EN 61000-3-2, EN 61000-3-3
Herstellerunterschrift
Manufacturer /
authorized representative signature
ppa. Thorsten Bühl Kelkheim, 18.04.2016
Director Corporate Technology
Technische Unterlagen bei / Technical file at:
ROTHENBERGER Werkzeuge GmbH
Spessartstasse 2-4
D-65779 Kelkheim/Germany
. Thorsten Bühl
No. 1500000052 Modul 25/16
DEUTSCH Seite 1
Bedienungsanleitung bitte lesen und aufbewahren! Nicht wegwerfen!
Bei Schäden durch Bedienungsfehler erlischt die Garantie! Technische Änderungen vorbehalten!
ENGLISH - Original User Manual page 16
Please read and retain these directions for use. Do not throw them away! The warranty does not cover
damage caused by incorrect use of the equipment! Subject to technical modifications!
FRANÇAIS page 29
Lire attentivement le mode d’emploi et le ranger à un endroit sûr! Ne pas le jeter ! La garantie est
annulée lors de dommages dûs à une manipulation erronée ! Sous réserve de modifications techniques!
ESPAÑOL página 43
¡Por favor, lea y conserve el manual de instrucciones! ¡No lo tire! ¡En caso de daños por errores de
manejo, la garantía queda sin validez! Modificaciones técnicas reservadas!
ITALIANO Pagina 57
Per favore leggere e conservare le istruzioni per l´uso! Non gettarle via! In caso di danni dovuti ad errori
nell´uso, la garanzia si estingue! Ci si riservano modifiche tecniche!
DEUTSCH 1
Inhalt Seite
1. Hinweise zur Sicherheit 2
1.1 Spezielle Sicherheitshinweise 2
1.2 Allgemeine Sicherheitshinweise 2
2. Technische Daten 4
3. Funktion des Gerätes 4
3.1 Beschreibung 4
3.2 Systemkomponenten 5
3.3 Entnehmen/Einsetzen der Batterie (Modul 25/16) 5
3.4 Installation des ROSCOPE Imager oder Modul 25/16 6
3.5 Installation des Modul 25/16 6
3.6 Werkzeugkontrolle 6
3.7 Werkzeug und Arbeitsbereich Einstellung 7
4. Bedienungsanleitung 7
5. Navigationstasten 7
6. Bildschirmsymbole / Einstellungen und Navigation 8
6.1 Anzeige des Live-Bildschirms 8
6.2 Extras / Menü 8
6.3 Gespeicherte Bilder und Videos 9
6.4 Wiedergabe von Bildern / Hinzufügen eines Audiokommentars 10
7. Touchscreen-Navigation / Einstellungen 11
8. Drahtlose Übertragung von Bildern / Videos 12
9. Übertragen von Bildern auf einen Computer 12
10. Updates durchführen 13
11. Hinweise zur Reinigung 13
12. Aufbewahrung 14
13. Fehlerbehebung 14
14. Zubehör 14
15. Entsorgung 14
16. Kundendienst 15
DEUTSCH2
Dieses Produkt ist abgedeckt durch: US Patentiert 7.384.308; 7.431.619 B2;
7.581.988 B2; 7.584.534; Chinesische Patente: ZL200620147826.1; ZL200620147827.6;
ZL2007200004596.8; und andere Patente angemeldet.
1. Hinweise zur Sicherheit
1.1 Spezielle Sicherheitshinweise
ROSCOPE 1000/i2000 Inspektionskamera Sicherheitshinweise
1. Nicht in explosiven Atmosphären verwenden, wie z. B. in der Nähe von entflammbaren
Flüssigkeiten, Gasen oder in Räumen mit hoher Staubbelastung.
2. Nicht aggressiven Chemikalien aussetzen.
3. Das Kameramodul ist bis zu einer Tiefe von 9 m wasserdicht; das Handgerät darf jedoch nur
in trockenen Umgebungen verwendet werden (es ist nicht wasserdicht).
1.2 Allgemeine Sicherheitshinweise
ACHTUNG! Sämtliche Anweisungen sind zu lesen. Fehler bei der Nichteinhaltung
der nachstehend aufgeführten Anweisungen können elektrischen Schlag, Brand und/
oder schwere Verletzungen verursachen. Der nachfolgend verwendete Begriff „Elektro-
werkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf
akkubetriebene Elektrowerkzeuge (ohne Netzkabel).
BEWAHREN SIE DIESE ANWEISUNGEN GUT AUF.
1) Arbeitsplatz
a) Halten Sie Ihren Arbeitsbereich sauber und aufgeräumt. Unordnung und unbeleuchtete
Arbeitsbereiche können zu Unfällen führen.
b) Arbeiten Sie mit dem Gerät nicht in explosionsgefährdeter Umgebung, in der sich
brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen
Funken, die den Staub oder die Dämpfe entzünden können.
c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerk-
zeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.
2) Elektrische Sicherheit
a) Der Anschlussstecker des Gerätes muss in die Steckdose passen. Der Stecker darf in
keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam
mit schutzgeerdeten Geräten. Unveränderte Stecker und passende Steckdosen verringern
das Risiko eines elektrischen Schlages.
b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen, wie von Rohren, Heizun-
gen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag,
wenn Ihr Körper geerdet ist.
c) Halten Sie das Gerät von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elek-
trogerät erhöht das Risiko eines elektrischen Schlages.
d) Zweckentfremden Sie das Kabel nicht, um das Gerät zu tragen, aufzuhängen oder um
den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl,
scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel
erhöhen das Risiko eines elektrischen Schlages.
Kennzeichnungen in diesem Dokument:
Gefahr!
Dieses Zeichen warnt vor Personenschäden.
Achtung!
Dieses Zeichen warnt vor Sach- oder Umweltschäden.
Aufforderung zu Handlungen
DEUTSCH 3
e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlän-
gerungskabel, die auch für den Außenbereich zugelassen sind. Die Anwendung eines
für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen
Schlages.
3) Sicherheit von Personen
a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft
an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie das Gerät nicht, wenn Sie
müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen.
Ein Moment der Unachtsamkeit beim Gebrauch des Gerätes kann zu ernsthaften Verletzungen
führen.
b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen
persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm
oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von
Verletzungen.
c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass der
Schalter in der Position „AUS“ ist, bevor Sie den Stecker in die Steckdose stecken.
Wenn Sie beim Tragen des Gerätes den Finger am Schalter haben oder das Gerät eingeschaltet
an die Stromversorgung anschließen, kann dies zu Unfällen führen.
d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Gerät ein-
schalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann
zu Verletzungen führen.
e) Überschätzen Sie sich nicht. Sorgen Sie für einen sicheren Stand und halten Sie je-
derzeit das Gleichgewicht. Dadurch können Sie das Gerät in unerwarteten Situationen
besser kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Hal-
ten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere
Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.
g) Wenn Staubabsaug- und Auffangeinrichtungen montiert werden können, vergewis-
sern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Das Ver-
wenden dieser Einrichtungen verringert Gefährdungen durch Staub.
4) Sorgfältiger Umgang und Gebrauch von Elektrowerkzeugen
a) Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte
Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im
angegebenen Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug,
das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.
c) Ziehen Sie den Stecker aus der Steckdose, bevor Sie Geräteeinstellungen vornehmen,
Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert
den unbeabsichtigten Start des Gerätes.
d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern
auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind
oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn
Sie von unerfahrenen Personen benutzt werden.
e) Pflegen Sie das Gerät mit Sorgfalt. Kontrollieren Sie, ob bewegliche Geräteteile ein-
wandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt
sind, dass die Funktion des Gerätes beeinträchtigt ist. Lassen Sie beschädigte Teile
vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht ge-
warteten Elektrowerkzeugen.
f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge
mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend
diesen Anweisungen und so, wie es für diesen speziellen Gerätetyp vorgeschrieben
ist. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätig-
keit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen
kann zu gefährlichen Situationen führen.
DEUTSCH4
5) Sorgfältiger Umgang und Gebrauch von Akkugeräten
a) Stellen Sie sicher, dass das Gerät ausgeschaltet ist, bevor Sie den Akku einsetzen. Das
Einsetzen eines Akkus in ein Elektrowerkzeug, das eingeschaltet ist, kann zu Unfällen führen.
b) Laden Sie die Akkus nur in Ladegeräten auf, die vom Hersteller empfohlen werden.
Für ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr,
wenn es mit anderen Akkus verwendet wird.
c) Verwenden Sie nur die dafür vorgesehenen Akkus in den Elektrowerkzeugen. Der
Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.
d) Halten Sie den nicht benutzten Akku fern von Büroklammern, Münzen, Schlüsseln,
Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Über-
brückung der Kontakte verursachen könnten. Ein Kurzschluss zwischen den Akkukontak-
ten kann Verbrennungen oder Feuer zur Folge haben.
e) Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den
Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen
kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann
zu Hautreizungen oder Verbrennungen führen.
6) Service
Lassen Sie Ihr Gerät nur von qualifiziertem Fachpersonal und nur mit Original-Ersatz-
teilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.
2. Technische Daten
Modul 25/16
Sichtbare Entfernung ..........75 mm bis unendlich (3” bis unendlich)
Stromversorgung ................(2) AA Kadmium-Batterien (im tri-pod Basisgerät)
Geschätzte Lebensdauer
der Batterie .........................1 Stunde auto time out (ausgeschaltet)/ 8-10 Betriebsstunden (wenn
die SONDE eingeschaltet ist und die Übertragung arbeitet)
Gewicht ..............................7 lb. 4 oz. / 3.29 kg
Abmessungen:
Länge ..................................15” / 38.1 cm
Breite ..................................15” / 38.1 cm
Höhe ...................................9” / 22.86 cm
Betriebsumgebung:
Temperatur .........................0°C to 40°C (32°F to 104°F)
Feuchtigkeit ........................Maximum von 95% nicht kondensierend (Anzeigeeinheit)
Lager Temperatur ................-20°C to 60°C (-4°F to 140°F)
Wasser Resistenz .................Kamerakopf und Kabel bis 16 m (52,5‘) Wassertiefe
Kabellänge ..........................16 m (52.5‘)
SONDE Sendefrequenz ........512 Hz
Bildauflösung ......................640 x 480
Videoauflösung ...................320 x 240
3. Funktion des Gerätes
3.1 Beschreibung
Modul 25/16
Bitte verwenden Sie Modul 25/16 nur in Verbindung mit dem ROSCOPE 1000/i2000 Handgerät
und das Modul ROLOC Plus.
Das Modul verfügt über einen integrierten, Batterie betriebenen SONDE. In Verbindung mit einem
Ortungsgerät (ROLOC Plus) ermöglicht dieser die exakte Bestimmung der Position des Kamera-
kopfes.
DEUTSCH 5
3.2 Systemkomponenten
Das Modul 25/16 (Art.-Nr. 1500000052) kommt mit den folgenden Positionen:
- Modul 25/16 (umfasst Haspel-und Kameramodul) / (ROSCOPE 1000/i2000 gesondert verkauft)
- (2) AA-Batterien
- Bedienungsanleitung
- Kunststoffkoffer
Bild 1 - Modul 25/16 (Art.-Nr. 1500000052) Systemkomponenten
3.3 Entnehmen/Einsetzen der Batterie (Modul 25/16)
Befolgen Sie die nachstehenden Anweisungen für einen einwandfreien Zusammenbau,
um das Risiko schwerer Verletzungen während des Gebrauchs zu reduzieren.
Entnehmen oder Einsetzen der Batterie:
1. Ihre Hände müssen trocken sein. Drücken Sie mit Ihren Daumen auf die Verriegelung. (Bild
2).
Bild 2 - Modul 25/16 Batteriefachabdeckung
(2) AA-Batterien
60 min. ausschalten
Bild 3 - Entnehmen/Einsetzen der Batterie für Modul 25/16
DEUTSCH6
2. Batterieentnahme und -einsatz (Bild 3)
Um die Batterien zu entnehmen, neigen Sie das Geärt leicht zur Seite und lassen Sie die
Batterien in die andere Hand gleiten.
3. Beachten Sie die Polarität (+/-). Setzen Sie die (2) AA-Batterien ein und verschrauben Sie die
Abdeckung (Bild 2).
3.4 Installation des ROSCOPE Imager oder Modul 25/16
Es darf immer nur ein Kamerakabel an das Gerät angeschlossen werden. Beim Anbau
oder bei der Abnahme eines Kamerakabel muss das Gerät ausgeschaltet sein.
Der Stecker des Kamerakabels muss an das Handgerät angeschlossen werden, um das ROSCOPE
1000/i2000 verwenden zu können. Um das Kabel an das Handgerät anschließen zu können, müs-
sen die Nut und die Feder (Bild 4 und 5) zueinander ausgerichtet werden. Sobald sie ausgerichtet
sind, ziehen Sie die Rändelmutter an, um die Verbindung zu sichern.
Buchse
Stecker
Bild 4 - Kabelverbindungen (Steckverbindung A, schwarz)
HINWEIS: Das Gleiche gilt für entweder ROSCOPE 1000/i2000 (oder) Modul 25/16.
3.5 Installation des Modul 25/16
Bild 6 zeigt die Vorgehensweise zur Installation des ROSCOPE 1000/i2000 Handgerät auf dem
Modul 25/16.
Bild 6 - Installation ROSCOPE 1000/i2000 Handgerät
3.6 Werkzeugkontrolle
1. Steckverbindungen sauber halten.
2. Batterie auf Anzeichen von Verschleiß oder Schäden prüfen.
DEUTSCH 7
3. Fremdkörper und Verunreinigungen (Fett, Schmutz, Öl oder Abwasser) vom Gerät entfernen.
Das Glas des Kamerakopfes muss frei von Fremdkörpern sein, um optimale Leistung sicher-
stellen zu können.
4. Beachten Sie alle Warnungen auf den Schildern gemäß Bild 7.
Bild 7 – Warnschilder
3.7 Werkzeug und Arbeitsbereich Einstellung
• Der Arbeitsbereich muss ausreichend beleuchtet sein.
• Der Arbeitsbereich muss frei von entflammbaren Flüssigkeiten, Dämpfen oder Staub sein.
4. Bedienungsanleitung
• Lesen Sie die gesamte Bedienungsanleitung (sowohl ROSCOPE 1000/i2000 und Modul
25/16).
• Laden Sie die Batterie und setzen Sie sie ein.
• Batterie während der Lagerung entnehmen, um die Batterielebensdauer zu verlängern.
5. Navigationstasten
Bild oder Video aufnehmen (ein/aus)
LED-Helligkeit +/-
Bild-Zoom
DEUTSCH8

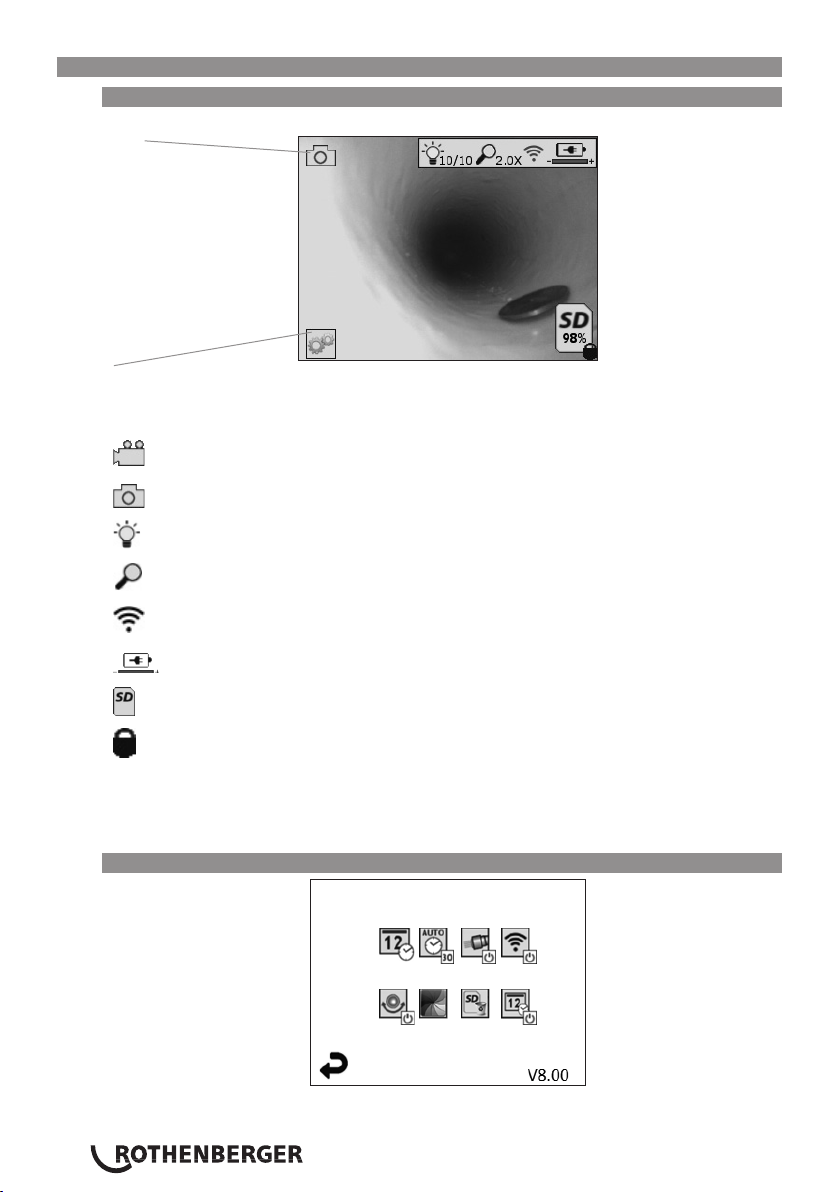

6. Bildschirmsymbole / Einstellungen und Navigation
6.1 Anzeige des Live-Bildschirms
Anzeige und Taste des Aufnahmemodus (zur Auswahl von Kamera oder Video Bildschirm berüh-
ren)
Taste Extras/Menü (für Zugriff auf Extras-Menü Bildschirm berühren)
HINWEIS - Wenn der Benutzer den Bildschirm berührt oder eine Hardware-Taste drückt,
erscheinen alle Symbole und werden nach 3 Sekunden ausgeblendet.
Videoaufnahmemodus ausgewählt
Bildaufnahmemodus ausgewählt (Standardeinstellung)
Intensität der LED
Zoomstärke
WLAN-Verbindung hergestellt
Ladezustand des Akkus
Zeigt die verbleibende Speicherkapazität auf der SD-Karte an
Anzeige dafür, dass die SD-Karte schreibgeschützt ist
Es wird kein Symbol angezeigt, wenn keine SD-Karte installiert ist (SD-Karte ist zum Speichern
erforderlich). (für Zugriff auf gespeicherte Dateien Bildschirm berühren)
HINWEIS - Das Betätigen der Einschalttaste während der Videoaufnahme kann zu einer Beschädi-
gung der SD-Karte führen.
6.2 Extras / Menü
HINWEIS - Wenn der Benutzer den Bildschirm berührt oder eine Hardware-Taste drückt, erschei-
nen alle Symbole und werden nach 3 Sekunden ausgeblendet.
Indice
Lingue:
Altri manuali Rothenberger Strumento analitico
Rothenberger
Rothenberger ROCAM mini HD AMPShare Manuale utente
Rothenberger
Rothenberger ROSCOPE i2000 Manuale utente
Rothenberger
Rothenberger ROCAM 3 Multimedia Manuale per l'uso e la cura
Rothenberger
Rothenberger ROSCOPE mini Manuale utente
Rothenberger
Rothenberger Modul Pipe 25/16 Manuale utente
Rothenberger
Rothenberger ROSCOPE mini Manuale utente
Rothenberger
Rothenberger ROCAM Plus Manuale utente
