ENGLISH

BATTERY GARDEN SPRAYER

RTM9604

TM617

ORIGINAL USER’S MANUAL

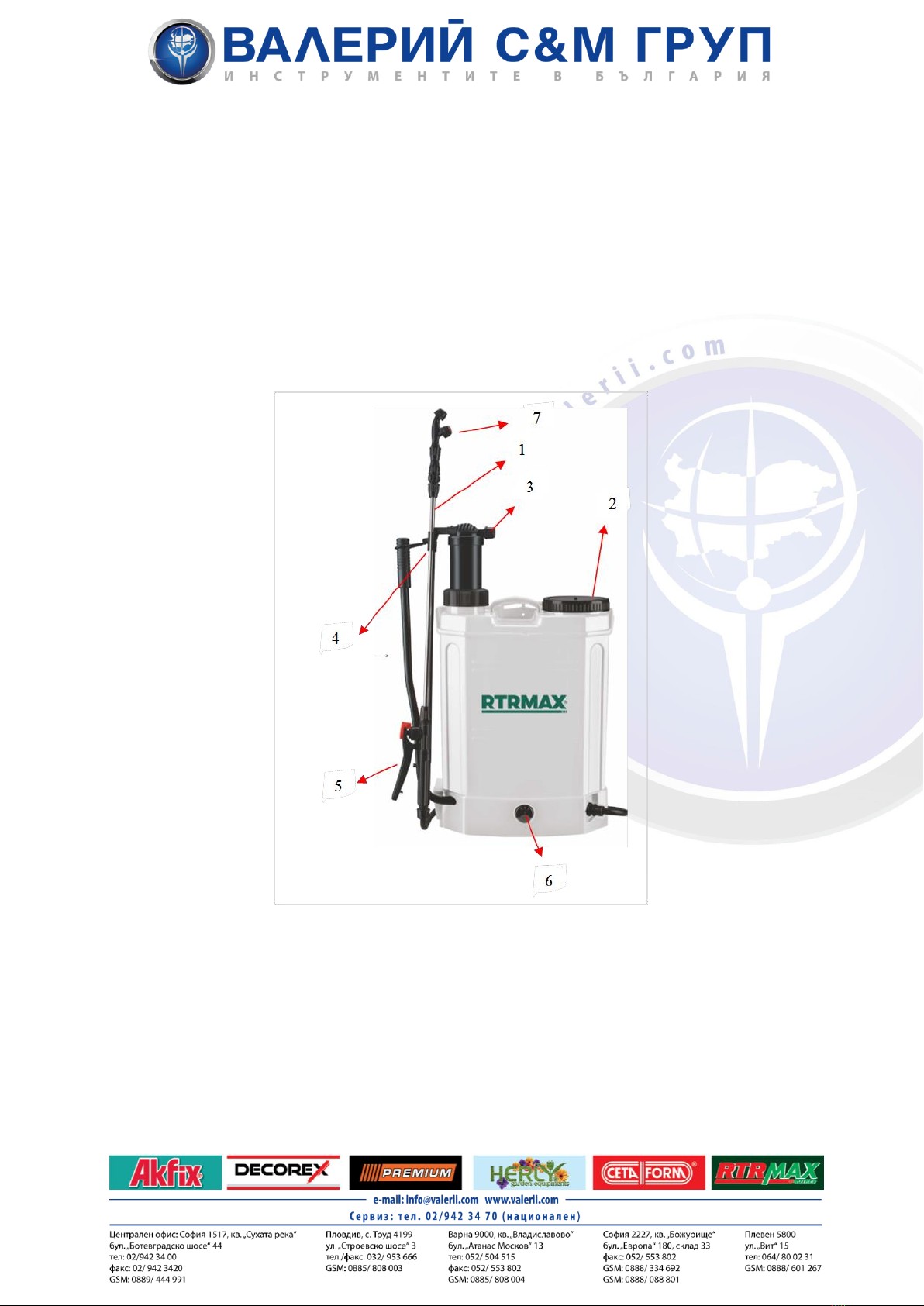

DEVICES UNITS

1. PUSH-PULL HANDLE

2. SOLUTION TANK SCREW CAP

3. PUMP TOGGLE SWITCH

4. PUMP RATE REGULATOR

5. SPRAY TRIGGER

6. BATTERY GAUGE

7. NOZZLE

TECHNICAL FEATURES

BATTERY POWER 12 V / 8 Ah

TANK CAPACITY 14,5 L

SPRAYING LENGTH 2 m

SPRAYING WIDTH 1 m

WORKING TIME WITH 1 BATTERY 5 HOURS

BATTERY CHARGE TIME 5 HOURS

PUMP PRESSURE 70 PSI

WORKING PRESSURE 0,15 –0,4 MPa (21 –58 PSI)

BATTERY ADAPTER INPUT AC 100 –240 V, 50 Hz

OUTPUT DC 12 V, 1 A - 1,2 A

HOSE LENGTH 1,2 m PVC (BAR EXCLUDED)

This product is intended for non-professional use.

GENERAL USAGE AREA

16 L Battery-Powered backpack/floor use RTM9604 Battery Garden Sprayer is designed to withstand

the most demanding spraying needs. This heavy duty sprayer is safe, easy-to operate & incorporates

shoulder straps for use as a backpack sprayer. This sprayer is ideal for applying liquid fertilizer,

nutrients, insecticides, fungicides, disinfectants, etc. Powered by a 12V battery, this sprayer is much

more efficient than a manual sprayer. RTM9604 Battery Garden Sprayer can be operated continuously

for up to 6 hours on a single battery charge which consumes only 0,3 kwh of electricity.

• The holding tank is ergonomically designed to comfortably mount on your back.

• Includes a compact mini-diaphragm pump that is light-weight, highly pressurized featuring a

pressure limit protection switch and made to last repeated uses.

• Superior triple screen protection prevents foreign matter and particles from clogging the nozzle. The

triple screen can be easily dismantled and cleaned.

• The under-voltage alarm will go off if the battery power goes below 10.5V. This protects the battery.

The included charging adapter can be used as a 12V power supply as well as a charging unit.

• The CHARGING ADAPTER features intelligent charging–constant current/constant

voltage/maintenance and short-circuit/ over-current/inverse-connection protection. The charger

indicator lamps are as follows:

Red=Charging

Green=Charged/Stand-by.

OPERATING INSTRUCTIONS

Be sure to fully charge the battery prior to operation. Fill the holding tank with prepared liquid through

the screen and screw on cover. Inspect full holding tank for any leakage. Turn on power switch and

squeeze spray lever to start spraying. There are four nozzles to choose from.

• FLAT FAN NOZZLE sprays a pattern that is a fan configuration in one axis and flat in the other

axis.

• 4-Hole Adjustable NOZZLE sprays a light misty cone pattern or a full saturated spray pattern

depending on the adjustment of the nozzle.

• DOUBLE Conical Spray NOZZLE sprays a dual cone shapes with fluid flow throughout the 2 cone

angles.

1. Charge the battery until the charger’s Green/“Charged” light comes on indicating that the battery is

fully charged.

2. Never operate the sprayer without liquid in it or it may damage the diaphragm.

3. In case of humming sound from inside the sprayer or poor atomization after long time use, recharge

the battery.

- Battery must be charged at least 3 hours. Keep charger in a dry, well ventilated safe place.

4. Test sprayer with water prior to use to assure that no leakage occurs and that proper atomization

occurs.

CAUTION

• Always wear a mask and gloves when operating The Battery Garden Sprayer. Always remain fully

clothed to avoid skin contact with overspray.

• Never spray pesticides against the wind. Never spray at humans, animals or food.

• Never operate this sprayer in temperatures exceeding 44ºC or lower than -8ºC. Always comply with

safety instructions of liquid you are spraying.

• Never use sprayer for strong acid or flammable liquids. Never use high persistent and toxic

pesticides on vegetables, fruit trees, herbs or medicinal plants.

• Always clean unit thoroughly after each use to avoid corrosion, clogging and contamination of future

spray liquids. Clean exterior by scrubbing with wet cloth. Clean interior by filling holding tank with a

small amount of water and shaking before turning on power to discharge. Never immerse machine in

water for any reason.

• Switch off power before storage.

• Do not use sprayer near fire.

• Never use sprayer for dry ingredients, use only liquids.

• Unauthorized removal of the charger’s housing will void warranty.

TROUBLESHOOTING

PROBLEM

CAUSE

SOLUTION

Motor fails to start

after being powered

Power cable disconnected.

Battery is not charged.

Damaged power switch.

Dismantle base to

reconnect cables

Charge battery.

on.

Replace switch.

Abnormal motor

sound.

Fastening screws of pump

are loose.

Tighten screws.

Leakage occurring at

bottom of sprayer

base.

Inlet and/or outlet tubes of

pump are damaged or not

securely connected.

Dismantle base and

tighten tube clamps,

and/or replace tubing.

Poor atomization

Clogged spray nozzle.

Spray nozzle worn out.

Spray sheet inverted.

Tubes not securely

connected.

Battery low on power.

Air remaining in pump.

Clean nozzle.

Replace spray nozzle.

Correct.

Clean.

Tighten.

Alarm not working–

replace and recharge.

Remove nozzle or spray

rod to discharge air.

LIMBĂ ROMÂNĂ

POMPA DE STROPIT GRĂDINĂ CU ACUMULATOR

RTM9604

TM617

TRADUCERE DE INSTRUCȚIUNE ORIGINALĂ

PENTRU UTILIZARE

LISTA CU PIESELE DE SCHIM

1. Mâner

2. Capacul rezervorului

3. Comutatorul pompei

4. Regulator de funcționare a pompei

5. Declanșator de pulverizare

6. Scala de măsurat încărcarea bateriei

7. Duză

CARACTERISTICI TEHNICE

PUTEREA BATERIEI 12 V / 8 Ah

CAPACITATEA REZERVORULUI 14,5 L

LUNGIMEA DE STRIPIRE 2 m

LĂȚIMEA DE STROPIRE 1 m

TIMP DE LUCRU CU 1 BATERIE 5 ore

TIMP DE ÎNCĂRCARE A BATERIEI 5 ore

PRESIUNEA POMPEI 70 PSI

PRESIUNE DE LUCRU 0,15 –0,4 MPa (21 –58 PSI)

ADAPTORUL BATERIEI INTRARE AC 100 –240 V, 50 Hz

IEȘIRE DC 12 V, 1 A - 1,2 A

LUNGIMEA FURTUNULUI 1,2 m PVC (când este oprit)

Acest produs este destinat utilizării neprofesionale.

DOMENIUL GENERAL DE UTILIZARE

Pompa de stropit grădină cu acumulator, de 16 litri, RTM9604 este proiectată pentru a rezista

celor mai exigente nevoi de stropire. Această pompă de stropit este sigură, ușor de utilizat și

include curele de umăr pentru a fi utilizată ca rucsac. Această pompă de stropit este ideală

pentru aplicarea îngrășămintelor lichide, nutrienților, insecticidelor, fungicidelor,

dezinfectanților etc. Сu Pompa de stropit grădină cu acumulator RTM9604 se poate opera

continuu timp de până la 6 ore cu o singură încărcare a bateriei care consumă doar 0,3 kwh de

energie electrică.

• Rezervorul de stocare este proiectat ergonomic pentru a se potrivi confortabil pe spate.

• Include o pompă mini-membrană compactă, care este ușoară, cu presiune ridicată și cu un

comutator de protecție împotriva limitării presiunii și reutilizare ulterioară.

• Filtrul de protecție triplă protejează împotriva obiectelor străine și a particulelor, precum și

pentru blocarea duzelor. Filtrul de protecție triplă poate fi ușor demontat și curățat.

• Alarma de joasă tensiune se va opri dacă bateria scade sub 10,5V. Aceasta protejează

bateria. Adaptorul pornit pentru încărcare poate fi utilizat ca sursă de alimentare de 12V,

precum și ca un încărcător.

• ADAPTORUL DE ÎNCĂRCARE are încărcare inteligentă – curent permanent / tensiune

permanentă / întreținere și protecție la scurtcircuit / suprasarcină / feedback. Indicatoarele

luminoase ale încărcătorului sunt după cum urmează:

Roșu = pentru încărcare

Verde = gata de lucru

INSTRUCȚIUNI DE UTILIZARE

Asigurați-vă că acumulatorul este încărcat complet înainte de operare. Umpleți rezervorul cu

lichidul preparat prin orificiu și înșurubați capacul. Verificați rezervorul plin pentru de

scurgeri. Porniți comutatorul de alimentare și strângeți pârghia de stropire pentru a începe

stropirea. Există patru duze de ales.

• DUZA DE VENTILAȚIE PLATĂ Model de stropire care are o configurație a ventilatorului

pe o axă și plată pe cealaltă axă.

•Duza cu stropire reglabilă cu 4 găuri, cu un model de con de lumină cețoasă sau o saturație

completă a difuziei, în funcție de setarea duzei.

• Duză conică de dublă stropire în formă conică dublă cu debit de fluid prin cele două

unghiuri ale conului.

1. Încărcați bateria până când se aprinde indicatorul verde / indicatorul de încărcare a

încărcătorului, ceea ce înseamnă că bateria este încărcată complet.

2. Nu folosiți niciodată pompa de stropit fără lichid în ea, aceasta ar putea deteriora

membrana.

3. În cazul unui zgomot din interiorul pompei de stropit sau stropire rea după o utilizare

prelungită, încărcați bateria.

- Bateria trebuie încărcată timp de cel puțin 3 ore. Păstrați încărcătorul într-un loc

uscat și bine ventilat.

4. Înainte de utilizare, utilizați pompa de stropit cu apă pentru a vă asigura că nu există

scurgeri și se produce o stropire corectă.

ATENȚIE

• Purtați întotdeauna o mască și mănuși atunci când lucrați cu pompa de stropit cu acumulator.

Întotdeauna rămâneți complet îmbrăcat pentru a evita contactul cu pielea cu excesul de spray.

• Nu stropiți niciodată pesticidele împotriva vântului. Nu stropiți niciodată pe oameni, pe

animale sau pe alimente.

• Nu folosiți niciodată aceasta pompă de stropit la temperaturi mai mari de 44ºC sau sub -8ºC.

Respectați întotdeauna instrucțiunile de siguranță pentru lichidul pe care îl stropiți.

• Nu folosiți niciodată o pompă de stropit pentru acizi putenici sau lichide inflamabile. Nu

folosiți niciodată pesticide puternic persistente și toxice pe legume, pomi fructiferi, plante

medicinale sau plante de vindecare.

• Curățați întotdeauna aparatul cu atenție după fiecare utilizare pentru a evita coroziunea,

blocarea și contaminarea viitoarelor lichide de stropit. Curățați exteriorul curățând cu o cârpă

umedă. Curățați interiorul prin umplerea rezervorului cu puțină apă și agitare înainte de a

porni alimentarea. Nu scufundați niciodată aparatul în apă pentru nici un motiv.

• Opriți alimentarea înainte de stocare.

• Nu utilizați o pompă de stropit lângă un incendiu.

• Nu utilizați niciodată o pompă de stropit pentru ingrediente uscate, utilizați numai lichide.

• Îndepărtarea neautorizată a carcasei încărcătorului va anula garanția.

DEPANARE

PROBLEMĂ

CAUZĂ

REZOLVARE

Motorul nu pornește

după pornire.

Cablul de alimentare este

oprit.

Bateria nu este încărcată.

Comutator de alimentare

defect.

Demontați baza pentru

a reconecta cablurile

Încărcați bateria

Înlocuiți comutatorul.

Sunet neobișnuit al

motorului.

Șuruburile de fixare de pe

pompă sunt libere.

Strângeți șuruburile.

Scurgere la partea

inferioară a bazei

pompei de stropit

Conductele de admisie și /

sau evacuare a pompei

sunt deteriorate sau nu

sunt conectate bine.

Demontați baza și

strângeți clemele de

conducte și / sau

înlocuiți conductele.

Stropire rea

Duza de stropire

înfundată.

Duză de stropire uzată.

Filtru înfundat.

Conductele nu sunt

conectate bine.

Bateria este epuizată.

În pompă rămâne aer.

Curățați duza.

Înlocuiți duza uzată.

Curățați.

Strângeți.

Alarma nu funcționează

- înlocuiți și încărcați.

Scoateți duza sau

mânerul pompei de

stropit pentru a evacua

aerul.
