Estimado Cliente,
Nuestro objetivo es ofrecerle productos de alta calidad que superen sus expectativas.
Su aparato se fabrica en instalaciones modernas con cuidado y se somete
especialmente a pruebas de calidad.
Hemos elaborado este manual para ayudarle a utilizar de manera segura y con la
máxima eficacia este aparato fabricado con la última tecnología.
Le recomendamos que antes de utilizar el horno, lea detenidamente esta guía que
incluye la información básica para su instalación correcta y segura, además del
mantenimiento y su forma de uso. Contacte con el servicio técnico autorizado más
próximo a su domicilio para el montaje del mismo.
Este manual se ha redactado para más de un modelo. Es posible que el aparato no
cuente con alguna de las características descritas en este manual. Preste atención a las
explicaciones que tienen ilustraciones mientras esté leyendo el manual de
instrucciones.
Declaración de conformidad
Declaramos que nuestros productos cumplen con las Directivas Europeas, Decisiones
y Regulaciones aplicables y los requisitos enumerados en dichas normativas.
2
ÍNDICE:
1. PRESENTACIÓN BREVE DEL PRODUCTO
2. ADVERTENCIAS
3. INSTALACIÓN Y PREPARATIVOS PARA EL USO DEL APARATO
3.1 Lugar de instalación del aparato
3.2 Instalación del aparato
3.3 Ajuste de las patas
3.4 Conexión del gas
3.5 Conexión eléctrica y seguridad
3.6 Conversión de gas
4. USO DEL APARATO
4.1 Uso de los hornillos (quemadores) a gas
4.1.1 Control de los quemadores de la placa
4.1.2 Control del quemador del horno
4.1.3 Control del quemador del grill del horno
4.2 Accesorios utilizados en el horno
5. LIMPIEZA Y MANTENIMIENTO
5.1 Limpieza
5.2 Mantenimiento
6. SERVICIO TÉCNICO Y TRANSPORTE
6.1 Solución de problemas básicos antes de contactar con nuestro servicio técnico
6.2 Información relacionada con el transporte
3
12
13
14
15
16
1. PRESENTACIÓN BREVE DEL PRODUCTO

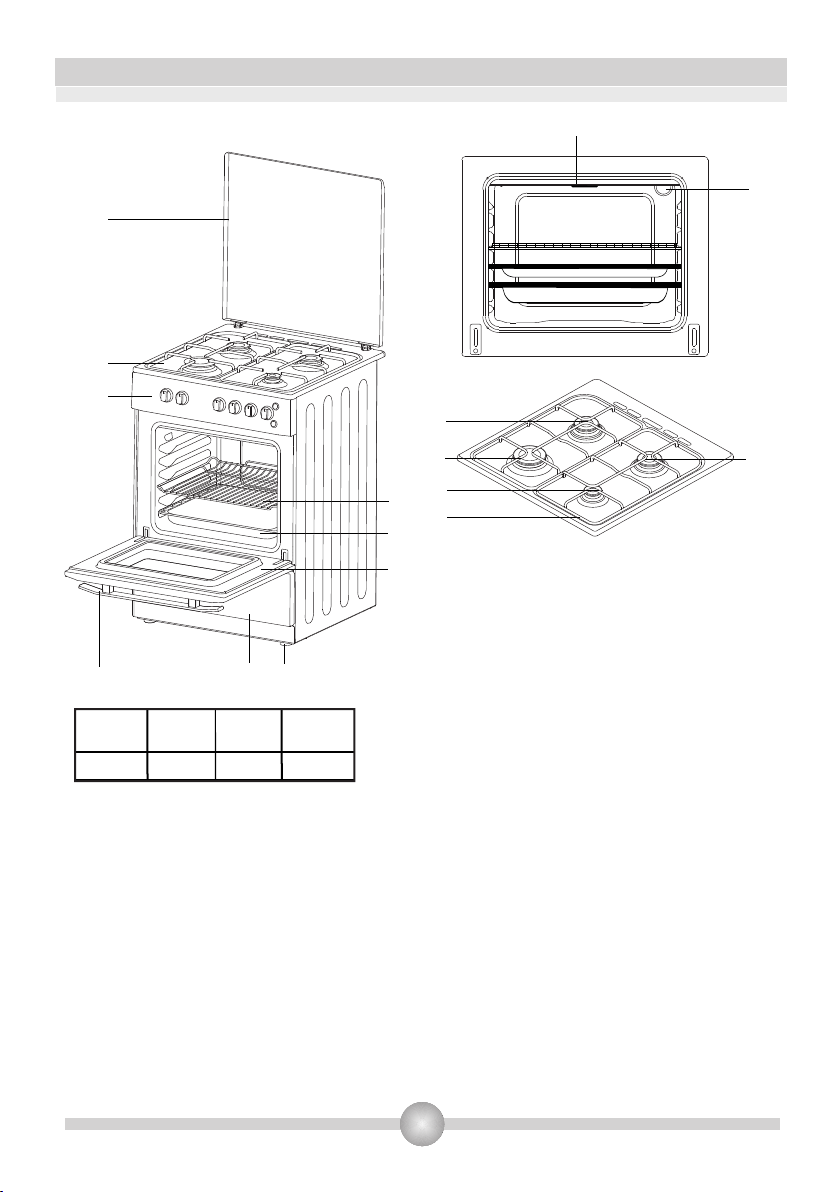

Lista De Piezas:
1-Tapa
2- Placa encimera
3- Panel de Mandos
4- Asa de la Puerta del Horno
5- Cubierta de Cajón
6- Pata Ajustable
7- Puerta del Horno
8- Rejilla del Horno
9- Rejilla
10- Quemador del Grill
11- Lámpara del Quemador
12- Quemador semi-rápido
13- Quemador Rápido
14- Quemador auxiliar
15- Rejilla de Soporte
16- Quemador semi-rápido
MODELO
YG 55 50 50 85/90
1
2
3
456
7
8
9
10
11
PROFUND.
(Cm) ANCHO
(cm) ALTO
(cm)
4
2. ADVERTENCIAS DE SEGURIDAD
LEA ESTE MANUAL DETENIDA Y COMPLETAMENTE ANTES DE UTILIZAR LA
COCINA; GUÁRDELO PARA CONSULTARLO CUANDO SEA NECESARIO.
ESTE MANUAL SE HA REDACTADO PARA MÁS DE UN MODELO. SU COCINA
PODRÍA NO TENER ALGUNAS DE LAS FUNCIONES EXPLICADAS EN ÉL.
PRESTE ATENCIÓN A LAS EXPLICAICONES QUE TENGAN ILUSTRACIONES
MIENTRAS ESTÉ LEYENDO EL MANUAL DE INSTRUCCIONES.
Advertencias Generales de Seguridad:
Este aparato lo pueden utilizar niños mayores de 8
años, personas con discapacidades mentales, físicas
y sensoriales, e incluso personas con falta de
experiencia/conocimiento, siempre y cuando se les
vigile o instruya en el uso del mismo, de modo seguro
y que entiendan los riesgos implicados. Los niños no
deben jugar con el aparato. Los niños no deberán
limpiar ni realizar el mantenimiento del mismo sin
vigilancia.
ADVERTENCIA: El aparato se calienta durante su
uso, así como también se calientas sus partes
accesibles. Debe tenerse cuidado de no tocar los
calentadores. Mantenga alejados a los menores de 8
años, a menos que los vigile constantemente.
ADVERTENCIA: Si deja sin vigilancia la comida en
cocción que contenga grasas o aceites, se podría
provocar un incendio. NO INTENTE NUNCA apagar el
fuego con agua; en cambio, deberá apagar el aparato,
cubriendo la llama con cualquier tapa, o una manta.
ADVERTENCIA: Riesgo de incendio: no guarde cosas
sobre la superficie de cocción.
ADVERTENCIA: En caso de que la superficie esté
agrietada, apague el aparato para evitar la posibilidad
de una descarga eléctrica.
5
2. ADVERTENCIAS
Para placas que lleven una tapa incorporada, debe
limpiarse cualquier salpicadura de dicha tapa antes de
abrirla. Además, deberá dejarse que se enfríe la
superficie de la placa antes de cerrar la tapa.
El aparato no está diseñado para funcionar mediante
temporizadores externos ni sistemas de control a
distancia.
Deberá colocar las patas niveladoras para evitar la
inclinación o caída del aparato.
El aparato se calienta durante su uso. Debe tenerse
cuidado de no tocar los calentadores del interior del
horno.
Los mangos sostenidos por poco tiempo se pueden
calentar durante el uso.
No utilice detergentes abrasivos ni estropajos de metal
para limpiar el vidrio de la puerta del horno ni ninguna
otra superficie del horno, pues se puede rayar, y con
ello puede dar lugar a la rotura del mismo.
No utilice aparatos de vapor para la limpieza del
aparato.
ADVERTENCIA: Asegúrese de que el aparato esté
apagado antes de cambiar la bombilla; con ello evitará
la posibilidad de cualquier descarga eléctrica.
ATENCIÓN: Cuando el gratinador o el grill estén
usándose, es posible que las piezas estén calientes.
Los niños pequeños deben mantenerse alejados.
El aparato se fabrica de acuerdo con las normas locales e internacionales, así
como con los reglamentos aplicables.
Los trabajos de mantenimiento y reparación deben ser realizados únicamente por
técnicos de mantenimiento autorizados. Podría correr riesgos si realiza la
instalación o reparación una persona que no pertenezca al servicio técnico oficial.
Es peligroso alterar o modificar las características del aparato en modo alguno.
6
2. ADVERTENCIAS
Antes de instalar la encimera, asegúrese de que sean compatibles las
condiciones de la instalación del gas (tipo de gas, presión del gas, o tensión y
frecuencia eléctrica), así como los ajustes del aparato. En la etiqueta
correspondiente aparecen indicados los valores de ajuste del aparato
ATENCIÓN: Este producto está destinado únicamente al uso doméstico en
interiores, no debiendo utilizarse para ningún otro propósito ni ninguna otra
aplicación, como un uso no doméstico o su uso en un entorno comercial.
No trate de levantar o mover el aparato tirando del asa de la puerta.
Este aparato no está conectado a ningún sistema de evacuación de residuos
procedentes de la combustión. Dicho sistema deberá instalarse y conectarse de
acuerdo a la normativa actual sobre instalaciones de gas. Debe prestar especial
atención a las indicaciones relevantes en materia de ventilación. (Sólo para
cocinas a gas)
Si el gratinador no se ha puesto en marcha en menos de 15 segundos, apáguelo
y abra la puerta. Espere un mínimo de un minuto antes de tratar de encender de
nuevo el quemador. (Sólo para cocinas a gas)
Estas instrucciones sólo son válidas en caso de aparecer el símbolo del país en
el aparato. Si no fuera así, será necesario consultar las instrucciones técnicas
relativas a la modificación del aparato para adaptarlo al país donde se utilice.
(Sólo para cocinas a gas)
Se han tomado todas las medidas posibles para garantizar su seguridad. El vidrio
puede romperse; tenga cuidado al limpiarlo para no rallarlo. No golpee el vidrio
con los accesorios.
Asegúrese de que el cable de corriente no se dañe ni retuerza durante la
instalación. Si el cable de corriente está dañado, debe acudir al fabricante,
distribuidor, servicio técnico o similares personas capacitadas, para poder
reemplazarlo y evitar así cualquier peligro.
Cuando la puerta delantera está abierta, no permita que los niños se suban a la
puerta o se sienten sobre ella.
Advertencias sobre la Instalación
.No utilice el horno hasta que esté totalmente instalado.
La instalación y la puesta en marcha de este aparato debe realizarla un técnico
autorizado. El fabricante no se responsabiliza de ningún daño provocado por una
instalación incorrecta o llevada a cabo por personal no autorizado.
Al desembalar el aparato, asegúrese de que no se haya dañado durante el
transporte. En caso de que encuentre un defecto, no utilice el aparato y póngase
en contacto con el servicio de asistencia técnica autorizado. Los materiales
utilizados para el embalaje (nylon, grapas, corchos, etc…) pueden ser
perjudiciales para los niños; por tanto, deben recogerse y desecharse de
inmediato.
Proteja el aparato de los efectos atmosféricos. No lo exponga a los efectos del
sol, la lluvia, la nieve, el polvo, etc.
Los muebles y materiales anexos al aparato deberán estar preparados para
soportar temperaturas mínimas de 100ºC.
Durante el uso:
Cuando utilice el horno por primera vez, habrá un cierto olor producido por los
materiales aislantes y calentadores. Por esta razón, y antes de usar el horno,
hágalo funcionar en vacío y a máxima temperatura durante 45 minutos. Al
mismo tiempo, necesita ventilar correctamente el lugar donde se encuentra
instalado el horno.
Tanto las partes internas como externas del horno se calientan durante su uso.
Dé siempre un paso atrás cuando abra la puerta del horno, a fin de permitir que
salga cualquier acumulación de vapor o calor. Existe el riesgo de quemaduras.
No coloque materiales inflamables ni combustibles en, ni cerca de, el aparato
cuando lo esté utilizando.
Utilice siempre guantes de horno para quitar y volver a colocar los alimentos en
el mismo.
No deje el aparato sin vigilancia cuando esté cocinando con grasas sólidas o
aceites. Pueden prenderse fuego por el calor extremo. Nunca vierta agua sobre
llamas causadas por aceites o grasas. Tape la olla o la sartén con su tapa para
detener las llamas provocadas en esta situación y apague el fuego.
Coloque siempre los utensilios centrados en la zona de cocción, girando los
mangos a posiciones seguras para no golpearlos ni cogerlos accidentalmente.
Desenchufe el aparato si no va a utilizarlo durante un periodo prolongado de
tiempo. Mantenga apagado el mando principal. Cuando no vaya a usar el
aparato, mantenga cerrada la llave de paso del gas.
Asegúrese de que los mandos de la cocina estén siempre en la posición "0"
(apagado) cuando no la esté utilizando.
Las bandejas se inclinan al tirar de ellas. Tenga cuidado de no derramar los
líquidos calientes.
ATENCIÓN El uso de este aparato de cocción a gas produce calor, humedad y
residuos producto de la combustión allí donde se instale. Asegúrese de que la
cocina está bien ventilada, especialmente cuando esté utilizando el aparato;
mantenga las rejillas de ventilación abiertas o instale un sistema mecánico de
ventilación (campana extractora mecánica). (Sólo para cocinas a gas)
El uso intenso y prolongado del aparato puede requerir una fuente de
ventilación adicional: por ejemplo abrir una ventana, o bien, para una ventilación
más efectiva, aumentar la velocidad de funcionamiento de la campana
extractora, si la hubiere, por ejemplo. (Sólo para cocinas a gas)
Mientras esté utilizando el grill, procure mantener abierta la puerta del horno
abierta y utilice siempre el escudo deflector suministrado con el aparato. No
utilice nunca el grill con la puerta del horno cerrada. (Sólo para cocinas a gas)
ATENCIÓN Las tapas de vidrio podrían estallar cuando se
calientan. Apague todos los hornillos antes de bajar la
tapa. Además, deberá dejarse que se enfríe la superficie
de la placa antes de cerrar la tapa.
2. ADVERTENCIAS
7
8
2. ADVERTENCIAS
Cuando la puerta o el cajón del horno estén abiertos, no introduzca nada en ellos.
Puede desequilibrar el aparato o romper la tapa.
• No introduzca objetos pesados ni inflamables (p. ej. nylon, bolsas de plástico,
papel, ropa, etc.) dentro del cajón inferior. Esto incluye recipientes con accesorios
de plástico (por ejemplo, asas).
No cuelque toallas, paños ni trapos en el aparato ni en sus tiradores.
Durante la limpieza y el mantenimiento:
Apague siempre el aparato antes de limpiarlo o realizar cualquier tarea de
mantenimiento. Podrá hacerlo tras apagar el aparato, o desconectar éste de la
corriente.
No quite las perillas de los mandos para limpiar la banda frontal.POR EFICIENCIA
Y SEGURIDAD DEL APARATO, LE RECOMENDAMOS QUE SIEMPRE UTILICE
PIEZAS DE REPUESTO ORIGINALES Y QUE EN CASO DE NECESIDAD SÓLO
SE PONGA EN CONTACTO CON UN SERVICIO DE ASISTENCIA TÉCNICA
AUTORIZADO.
9
3. INSTALACIÓN Y PREPARATIVOS PARA EL USO DEL APARATO
Esta cocina, moderna, práctica y funcional, fabricada con materiales y piezas de la máxima calidad,
satisfará sus necesidade de cocción. Para no tener ningún problema en el futuro y sacar el máximo
partido al aparato, debe leerse detenidamente este manual. La siguiente información son las
normas necesarias para una correcta instalación, así como para las correspondientes tareas de
mantenimiento o servicio técnico. En especial, debe leerlo el técnico que vaya a instalar la cocina.
Póngase en contacto con el Servicio Técnico Autorizado para la instalación del
Aparato
3.1 Lugar de instalación del aparato
• La cocina debe instalarse y utilizarse en un lugar en el que haya una ventilación constante.
• Debe haber un flujo natural de aire, suficiente para poder utilizar gas en el lugar. El flujo de aire
promedio debe venir directamente a través de las rejillas de ventilación de las paredes, abiertas
hacia el exterior.
• Dichas rejillas deben tener al menos una sección transversal de 100cm² para que haya
circulación de aire fresco (que puedan abrirse una o más rejillas). Esta rejilla (o rejillas) se deben
poder abrir de forma que no queden bloqueadas. Es preferible que se coloquen cerca del suelo y
al lado opuesto de los humos de los gases expulsados. Si no fuera posible abrir estas rejillas o
sistemas de ventilación en la misma habitación donde se instale el aparato, se puede obtener la
ventilación necesario desde cualquier habitación anexa, salvo que ésta o éstas no sean
dormitorios ni lugares que representen un peligro. En este caso, esta habitación anexa también
se debe ventilar según sea necesario.
Evacuación de los Gases Quemados del Lugar
Los aparatos de cocina que funcionan a gas emiten gases residuales directamente al exterior, o a
través de las campanas de extracción conectadas a la chimenea abierta directamente al exterior. Si
cree que no es posible instalar un extractor de humos, deberá instalar un ventilador eléctrico en la
ventana o en la pared, mirando hacia el exterior. Este ventilador eléctrico debe ser capaz de renovar
el aire de una cocina de 4 a 5 veces su volumen de aire por hora.
!
Sección toma de
entrada mín. 100 cm2
Sección toma de
entrada mín. 100 cm2
Ilustración 1 Ilustración 2
Indice
Lingue:
