Samhydraulik H1V 2EM Manuale utente

H1V 2EM

MANUALE DELL’OPERATORE

OPERATOR MANUAL

Cod. 03-0085-A18

axial piston division

Pag. 2/7

Il regolatore è disponibile con montaggio 1 (Vgmax-

Vgmin) e montaggio 2 (Vgmin-Vgmax)

The control is available with assembly type 1 (Vgmax-

Vgmin) and assembly type 2 (Vgmin-Vgmax)

Montaggio 1 Pompa sinistra

Assembly 1 CCW pump

axial piston division

Pag. 3/7

Montaggio 1 Pompa destra

Assembly 1 CW pump

axial piston division

Pag. 4/7

Montaggio 2 Pompa sinistra

Assembly 2 CCW pump

axial piston division

Pag. 5/7

Montaggio 2 Pompa destra

Assembly 2 CW pump

axial piston division

Pag. 6/7

Dimensione

Size

Metrico

Metric SAE

H1V 55 Ø 13 Ø 14.3

H1V 75 Ø 14 Ø 20.6

H1V 108 Ø 17 Ø 20.6

H1V 160 Ø 18 Ø 20.6

H1V 226 Ø 22 Ø 20.6

Dimensione

Size

Metrico

Metric SAE

H1V 55 G 1/2” 1”1/16-12 UN 2B

H1V 75 G 1/2” 1”1/16-12 UN 2B

H1V 108 G 1/2” 1”1/16-12 UN 2B

H1V 160 G 3/4” 1”1/16-12 UN 2B

H1V 226 G 3/4” 1”3/16-12 UN 2B

Dimensione

Size

Metrico

Metric SAE

H1V 55 3/4” SAE 6000 3/4” SAE 6000

H1V 75 1” SAE 6000 1” SAE 6000

H1V 108 1” SAE 6000 1” SAE 6000

H1V 160 1”1/4 SAE 6000 1”1/4 SAE 6000

H1V 226 1”1/4 SAE 6000 1”1/4 SAE 6000

Dimensione

Size

Metrico

Metric SAE

H1V 55 2” SAE 3000 2” SAE 3000

H1V 75 2”1/2 SAE 3000 2”1/2 SAE 3000

H1V 108 2”1/2 SAE 3000 2”1/2 SAE 3000

H1V 160 2”1/2 SAE 3000 2”1/2 SAE 3000

H1V 226 3”1/2 SAE 3000 3”1/2 SAE 3000

(1)

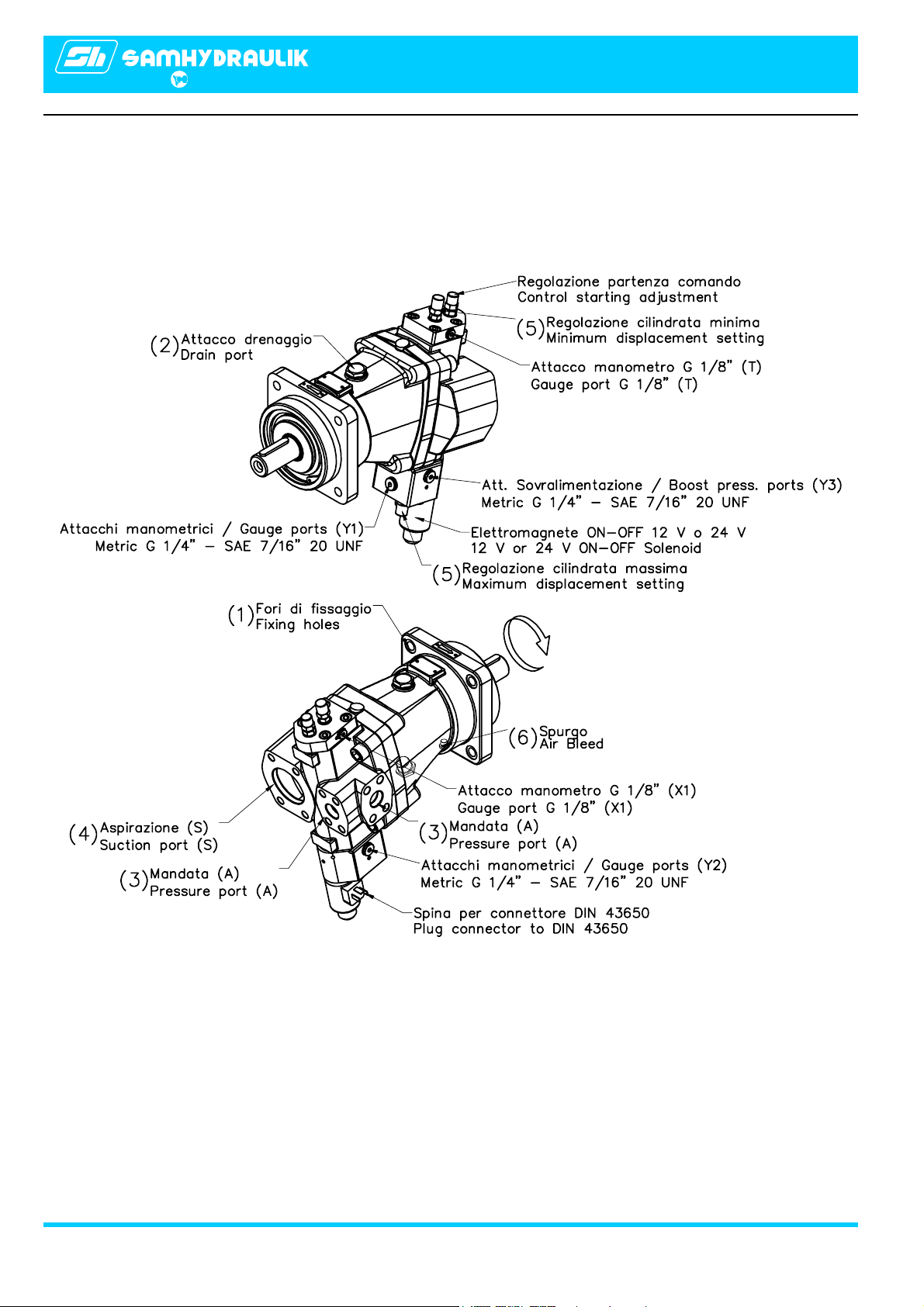

Schema idraulico / Hydraulic layout

Dimensione

Size

Variazione cilindrata per giro di vite

Displacement Variation each screw turn

H1V 55 1.4 cm3/rev

H1V 75 2 cm3/rev

H1V 108 2.6 cm3/rev

H1V 160 4 cm3/rev

H1V 226 5 cm3/rev

(5)

(4)(3)

(2)

Dimensione

Size

Metrico

Metric SAE

H1V 55 G 1/8” 7/16” - 20 UNF

H1V 75 G 1/8” 7/16” - 20 UNF

H1V 108 G 1/8” 7/16” - 20 UNF

H1V 160 G 1/8” 7/16” - 20 UNF

H1V 226 G 1/8” 7/16” - 20 UNF

(6)

axial piston division

Pag. 7/7
