PETUNJUK

PENGGUNAAN

PENYEJUK UDARA JENIS SPLIT

(Cool)

iDB98-05682A(1)

AS05A8FD

AS07A8FD

Unit Dalam

US05A8FD

US07A8FD

Unit Luar

i-2

Petunjuk Keselamatan

Berikut tindakan keselamatan yang harus diambil saat menggunakan penyejuk udara Anda.

1 Pastikan bahwa unit dalam mempunyai sirkulasi udara yang benar. Jangan menaruh kain atau barang lain

di atasnya.

2 Jangan menumpahkan cairan apapun ke unit dalam. Jika ini terjadi, lepaskan kabel listrik dari sumber listrik

dan hubungi teknisi terdekat Anda.

3 Jangan menyisipkan sesuatu di antara kisi keluaran udara yang dapat merusak kipas bagian dalam dan

anda melukai. Hindarkan unit dalam dari jangkauan anakanak.

4 Jangan meletakkan benda yang dapat menghalangi unit luar.

5 Lepaskan baterai jika remote control tidak digunakan untuk jangka waktu yang lama.

6 Jangan mencoba memperbaiki produk ini sendiri, hubungi layanan purna jual atau toko terdokat dgn anda.

7 Jika kabel listrik rusak, dapat diganti dengan kabel khusus dan pemasangan nya dapat diperoleh dari pabrik

atau agen layanan purna jual.

8 Peralatan ini harus dipasang sesuai dengan kondisi listrik yg dipakai di tempat anda.

9 Keluarkan baterai dari tempat dan dibuang ke tempat yg aman sebelum membuang peralotan ini.

10 Anak kecil atau orang lemah disarankan untuk tidak memainkan peralatan ini tanpa ada pengawasan dari

orang dewasa.

11 Ketentuan umum adalah aturan yang sesuai dgn standard IEC untuk keselamatan dan aturan dengan

ketentuan standard ISO untuk penghematan energi.

Pabrik tidak bertanggung jawab pada kecelakaan yang terjadi

karena alat penyejuk itu tidak dipasang secara aman selama pemasangan

dan penggunaan alat penyejuk tersebut. Ketika anda mendapatkan kesuli-

tan dalam pemasangan anda harus meminta bantuan teknisi khusus.

Kecelakaan itu akan terjadi ketika dipasang secara tidak semestinya.

PPEE

EERR

RRHH

HHAA

AATT

TTII

IIAA

AANN

i-3

Daftar Isi

◆MENYIAPKAN PENYEJUK UDARA ANDA

■Petunjuk Keselamatan . . . . . . . . . . . . . . . . . . . . . . . . . . 2

■Bentuk Alat Penyejuk . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

■Remote Control - Tombol Dan Tampilan . . . . . . . . . . . . . 6

■Menjalankan penyejuk udara . . . . . . . . . . . . . . . . . . . . . 7

■Pemasangan Batterai Remote Control . . . . . . . . . . . . . . 8

◆MENGGUNAKAN PENYEJUK UDARA ANDA

■Memilih Mode Operasi Automatis . . . . . . . . . . . . . . . . . . 9

■Memulai Pendinginan . . . . . . . . . . . . . . . . . . . . . . . . . .10

■Merubah suhu ruangan secara cepat . . . . . . . . . . . . . . .11

■Menghilangkan Kelembaban Yang Berlebihan . . . . . . . .12

■Aliran Udara Pada Ruangan Anda . . . . . . . . . . . . . . . . .13

■Mengatur Arah Aliran Udara Secara Vertikal . . . . . . . . .14

■Mengatur Arah Aliran Udara Secara Horisontal . . . . . . .15

◆MEMPROGRAM PENYEJUK UDARA ANDA

■Menghidupkan Pengatur Waktu . . . . . . . . . . . . . . . . . . .16

■Mematikan Pengatur Waktu . . . . . . . . . . . . . . . . . . . . . .17

■Mengatur Pengatur Waktu Berhenti Beberapa Saat . . . .18

◆SARAN PENGGUNAAN

■Saran Penggunaan . . . . . . . . . . . . . . . . . . . . . . . . . . . .19

■Jangkauan Suhu Dan Kelembaban Udara . . . . . . . . . . .20

■Membersihkan Penyejuk Udara Anda . . . . . . . . . . . . . .21

■Sebelum Memanggil Layanan Purna Jual . . . . . . . . . . .22

◆SPESIFIKASI TEKNIS

i-4

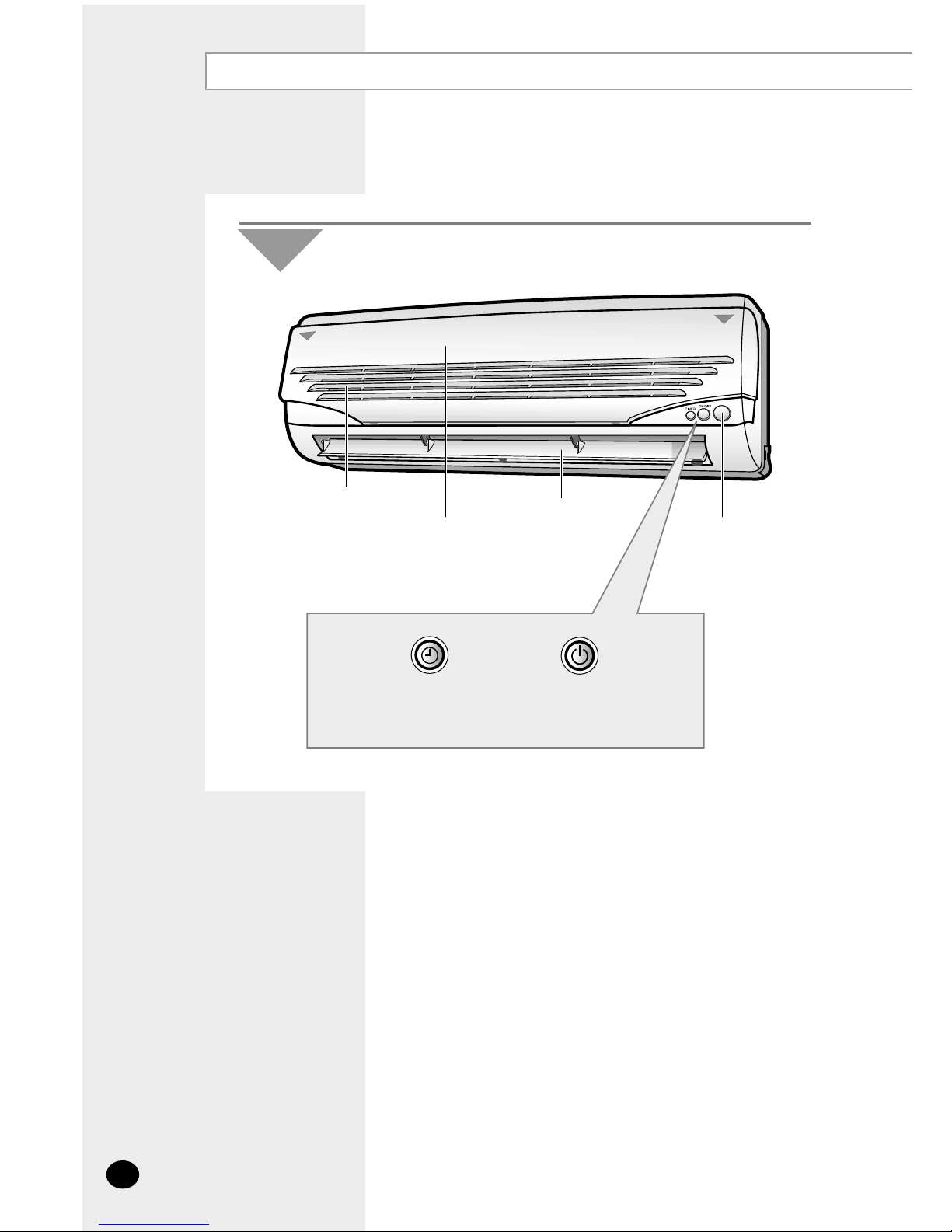

Bentuk Alat Penyejuk

Unit dalam

Kisi aliran

(udara keluar)

Filter udara

(dibawa kisi-kisi)

Tanda pengaturan

waktu (kuning)

Sensor remote control

Tombol on/off

dan Tanda operasi

(oranye)

Aliran udara

masuk

TIMER ON/OFF

i-5

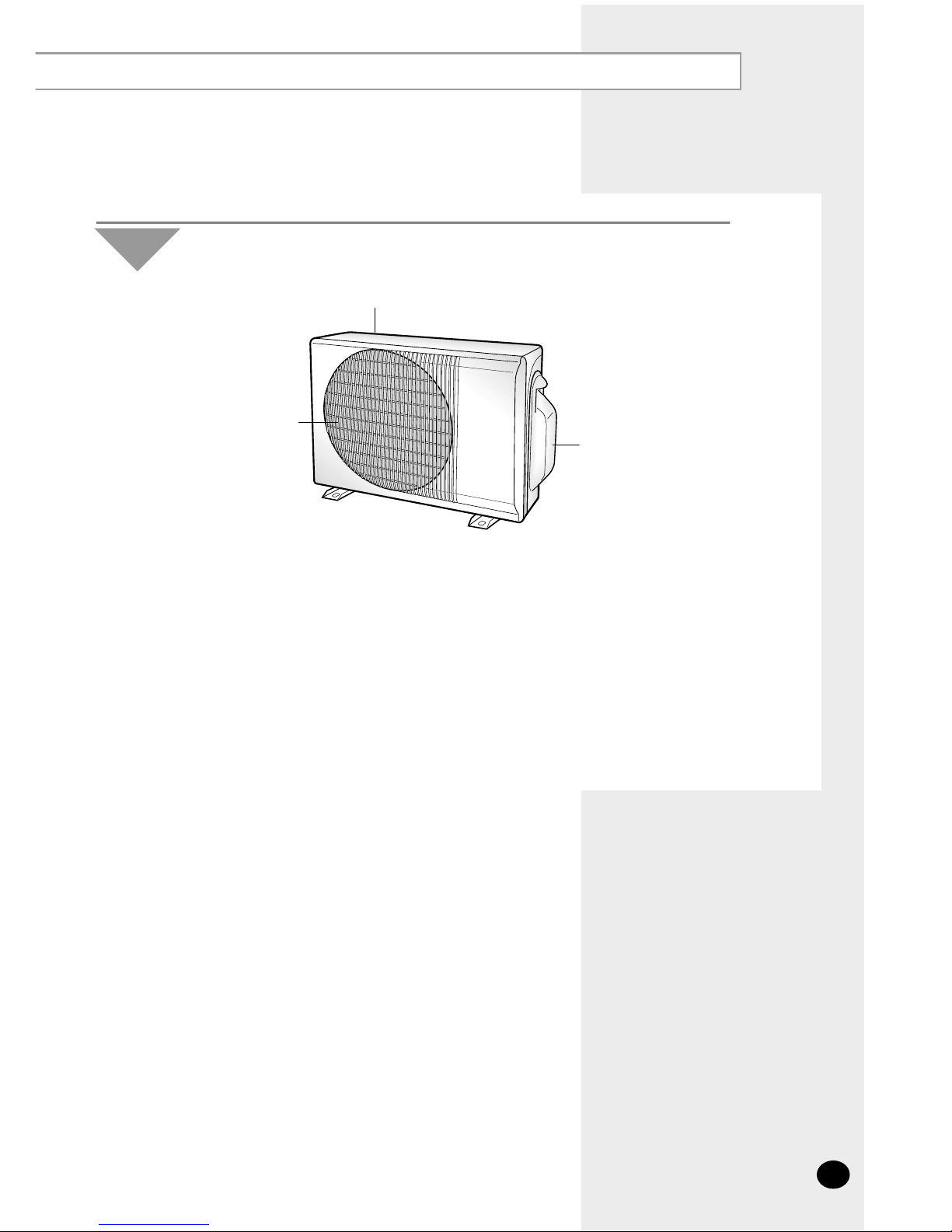

Unit Luar

Aliran udara masuk(Dibelakang)

Aliran udara

keluar Katup penghubung

(Didalam)

i-6

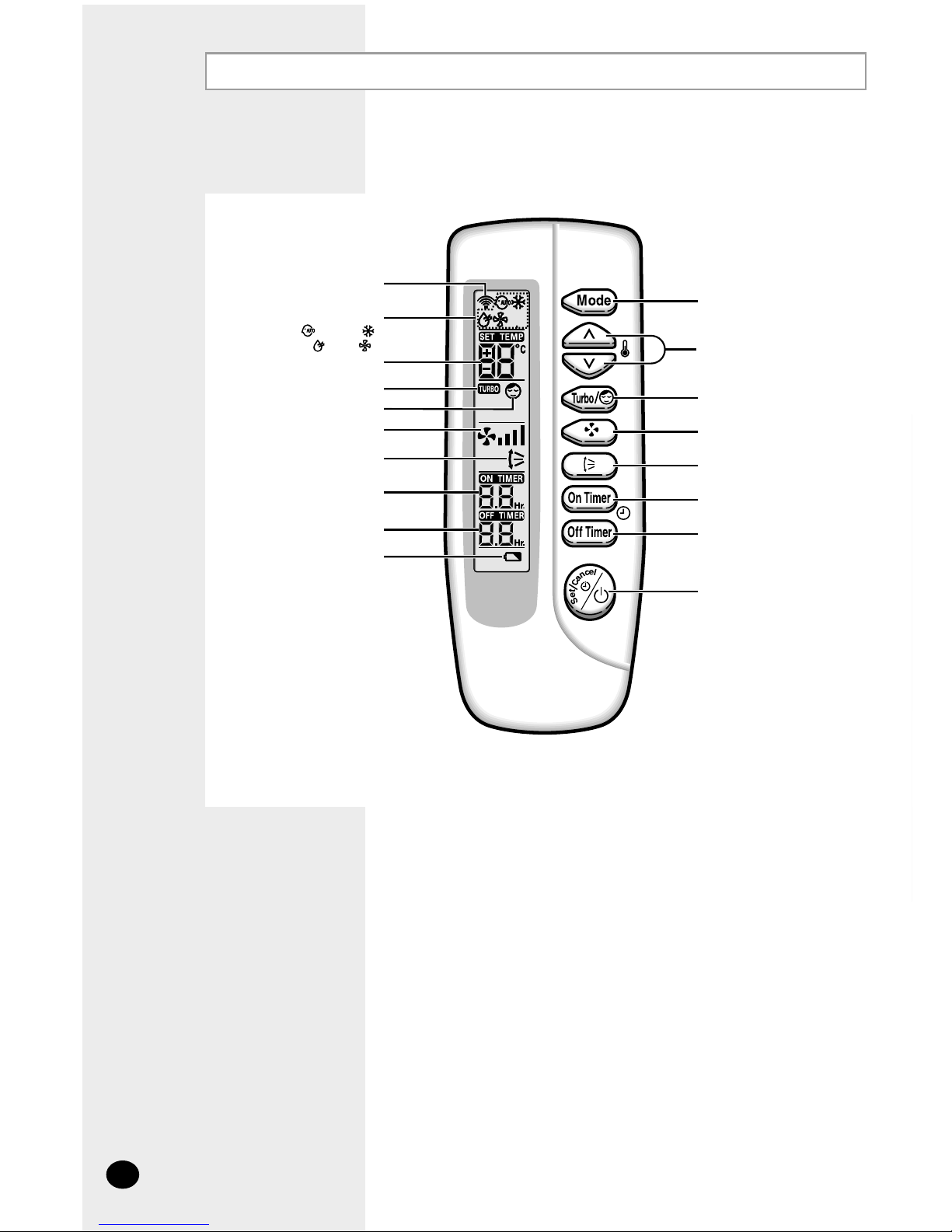

Remote Control - Tombol dan Tampilan

Mode operasi

(AUTO , COOL ,

DRY , FAN )

Indikator transmisi

remote control Tombol seleksi mode

(AUTO, COOL, DRY, FAN)

Tombol mode pilihan

turbo/sleep

Tombol berputar

Tombol menghidupkan

pengaturan waktu

Tombol mematikan

pengaturan waktu

Tombol on/off pengatur

waktu/pembatalan

Tombol pengaturan

kecepatan kipas

Tombol pengaturan suhu

Pengaturan suhu

Mode Sleep

Mode Turbo

Kecepatan kipas

Arah aliran udara

Menghidupkan

pengaturan waktu

Mematikan pengaturan waktu

Indikator discharge batterai

i-7

Menjalankan penyejuk udara

Anda telah membeli Penyejuk Udara Jenis Split dan telah dipasang oleh

teknisi Anda.

Petunjuk Penggunaan ini memberikan banyak informasi yang berguna dalam

penggunaan penyejuk udara anda. Luangkan waktu anda untuk membacanya

sehingga anda dapat mengoperasikan secara penuh keunggulan yang dimiliki.

Buku Petunjuk ini diatur sebagai berikut:

◆Gambar berikut yang ditunjukkan pada halaman 4 dan 6.

- Unit Dalam dan Unit Luar

- Remote Control (tombol dan tampilan)

Lambang tersebut akan membantu anda menemukan tombol dan

saklar serta memahami arti simbol yang ditampilkan.

◆Pada bagian pertama dari buku petunjuk ini, anda akan

menemukan setiap langkah pengoperasian fungsi yang ada.

Penggambaran dalam setiap langkah penggunaan menggunakan tiga simbol

yang berbeda.

TEKAN DORONG TEKAN dan

TAHAN

i-8

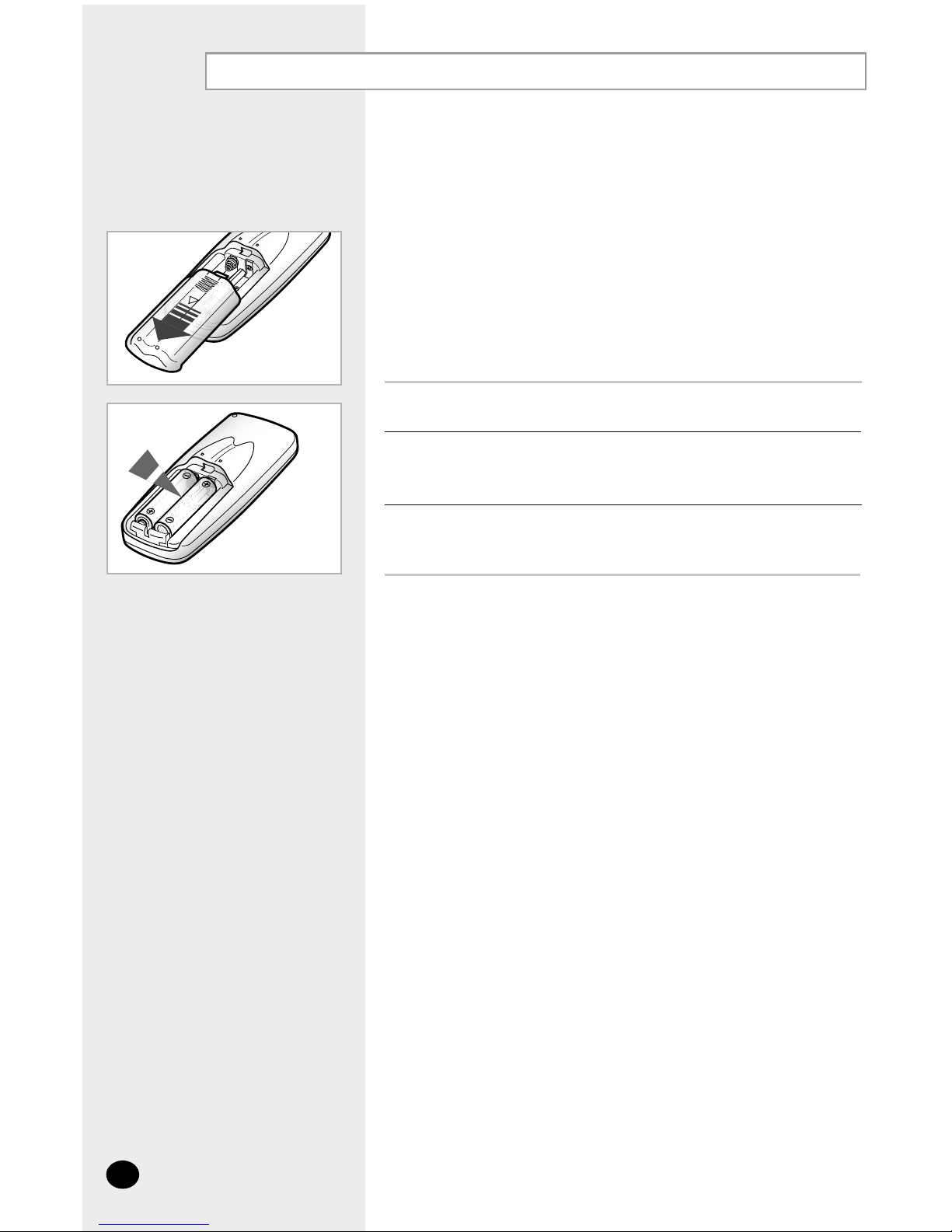

Pemasangan Batterai Remote Control

Anda harus memasang atau menggantikan batterai remote control saat :

◆Anda membeli penyejuk udara

◆Remote Control tidak bekerja semestinya

◆Gunakan dua buah batterai jenis AAA, LR03 1.5 Volt.

◆Jangan gunakanbatterai yang sudah lama dan lain

jenisnya.

◆Batterai rata-rata hanya dapat digunakan selama 12

bulan.

1Tekan penutup batterai pada bagian belakang remote control dengan

ibu jari sesuai dengan arah panah, dan keluarkan batterai.

2Masukkan dua buah batterai dengan memperhatikan kedua kutubnya :

◆+ batterai pada + remote control

◆- batterai pada - remote control

3Tutup penutup dengan menggeser penutup batterai kembali sampai

terkunci.

CCaa

aatt

ttaa

aatt

ttaa

aann

i-9

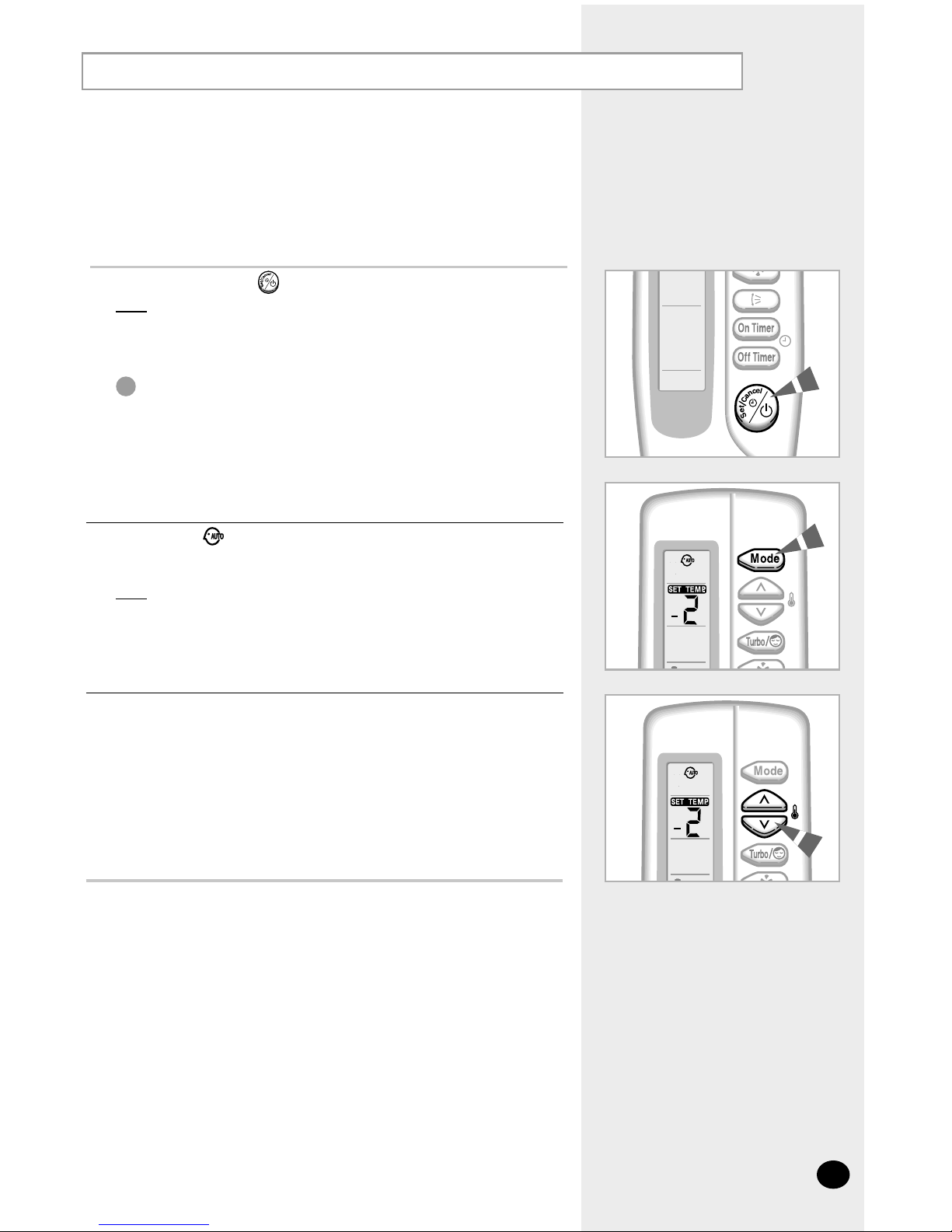

Memilih Mode Operasi Automatis

Anda dapat mengoperasikan Penyejuk Udara pada mode operasi AUTO

dari remote control anda. Pada mode AUTO, temperatur standar dan

kecepatan kipas terpilih secara automatis. Anda dapat mengatur

temperatur standar tetapi kecepatan kipas tidak bisa diatur.

1Tekan tombol (On/Off) .

Hasil:◆

Tanda Operasi terletak didalam unit.

◆

Penyejuk udara anda mulai beroperasi pada mode yang telah

terpilih.

◆

Unit dalam berbunyi "pip".

Penyejuk udara dilengkapi dengan proteksi untuk

mencegah unit agar tidak rusak apabila langsung

dinyalakan setelah :

◆Dihubungkan ke stop kontak listrik

◆Dimatikan

Setelah selang waktu tiga menit, unit akan beroperasi

kembali.

2Jika indikator tidak tertampil pada tampilan atas remote control,

tekan tombol MODE pada remote control satu kali atau lebih sampai

indikator tersebut tertampil.

Hasil:◆Bagian dalam unit berbunyi beberapa saat pada waktu anda

menekan tombol MODE.

◆Penyejuk udara dimulai dengan mode AUTO.

CCaa

aatt

ttaa

aatt

ttaa

aann

Anda bisa mengubah mode sewaktu-waktu.

3Untuk mengontrol temperatur standar (Saat unit pada mode operasi

auto, temperatur standar secara otomatis diatur sesuai dengan suhu

ruangan), tekanlah tombol TEMPERATURE beberapa kali.

SET TEMP. SET TEMP. - SET TEMP. SET TEMP.

-2°C -1°C Temperatur standar +1°C +2°C

PENTING

< Jika anda merasa panas > < Jika anda merasa dingin >

i-10

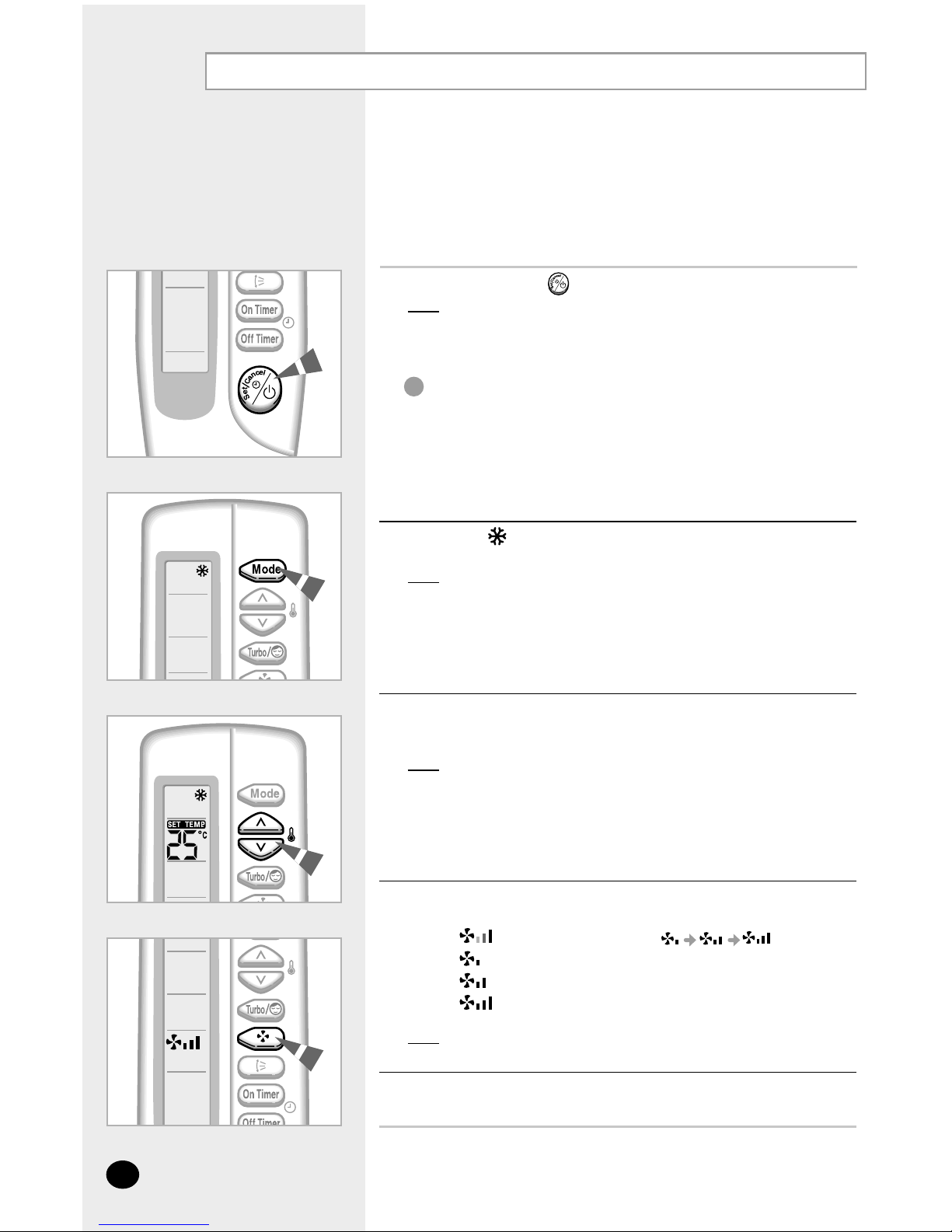

Memulai Pendinginan

PENTING

Anda dapat memilih mode COOL jika anda ingin mengatur :

◆Temperatur pendinginan

◆Kecepatan kipas saat pendinginan

1Tekan tombol (On/Off) .

Hasil:◆

Tanda Operasi terletak didalam unit.

◆

Penyejuk udara anda mulai beroperasi dengan mode yang telah

dipilih.

◆

Unit dalam berbunyi "pip".

Penyejuk udara dilengkapi dengan proteksi untuk

mencegah unit agar tidak rusak apabila langsung

dinyalakan setelah :

◆Dihubungkan ke stop kontak listrik

◆Dimatikan

Setelah selang waktu tiga menit, unit akan beroperasi

kembali.

2Jika indikasi tidak terlihat pada tampilan remote control, tekan

tombol MODE pada remote control beberapa kali sampai terlihat.

Hasil:◆Unit dalam berbunyi tiap kali anda tekan tombol MODE.

◆Penyejuk Udara mulai berjalan dengan mode COOL.

CCaa

aatt

ttaa

aatt

ttaa

aann

Anda bisa mengubah mode sewaktu-waktu.

3Mengubah suhu udara, tekan tombol TEMPERATURE beberapa kali

sampai terlihat tanda suhu udara. Temperatur yang diperbolehkan

antara 18°C dan 30°C.

Hasil:◆Setiap saat anda menekan tombol TEMPERATURE :

- Temperatur dirubah satu derajat

- Unit dalam akan berbunyi "pip".

◆Penyejuk udara hanya akan mulai pendinginan jika suhu

ruangan lebih tinggi dari suhu yang dipilih. Namun kipas

akan beroperasi.

4Pilih kecepatan kipas dengan menekan tombol FAN satu kali atau lebih

sampai pengaturan yang diinginkan tertampil :

Rendah ( Putaran: )

Menengah

Tinggi

Otomatis

Hasil: Setiap waktu anda menekan tombon FAN, bagian dalam unit

akan berbunyi.

5Untuk mengcontrol arah aliran udara, lihat halaman 14, 15.
