Instrucciones de seguridad
Nomenclatura
Advertencia /
Precaución
Advertencia : Este símbolo va a acompañado de aclaraciones sobre temas de extremo peligro.
Si los usuarios ignoran este símbolo y utilizan el aparato de forma incorrecta, las
consecuencias pueden ser muy graves o de muerte.
Precaución : Este símbolo va a acompañado de aclaraciones sobre temas de cierto peligro.
Si los usuarios ignoran este símbolo y utilizan el aparato de forma incorrecta, las
consecuencias pueden ser de da
ñ
os en el hogar o en pertenencias.
Nomenclatura
Negligencia en el cumplimiento de las indicaciones señaladas por este símbolo podría
ocasionar daños físicos o perjuicios al equipo.
Prohibido.
Es importante leer y entender en todo momento.
No desensamblar.
Cualquier cambio o modificación no aprobado expresamente por personal cualificado podría significar
que no es una persona con autoridad para utilizar este dispositivo.
Siempre debe asegurarse de que el disco no contenga una grieta antes de utilizarlo. Si el disco tiene
una grieta (especialmente en el área del círculo central), se recomienda hacer una copia
inmediatamente y usar la copia en su lugar. Cuando se utiliza continuamente un disco agrietado, el
tamaño de la grieta tenderá a crecer y tarde o temprano el disco quedará inservible.
No utilice discos de baja calidad (por ejemplo, productos ilegales, con rasguños o dañados).
iInstrucciones de seguridad
I
Coloque la unidad en una superficie horizontal.
- Si no se hace así, es posible que el dispositivo caiga a una
superficie dura y se produzca un daño o un problema de
funcionamiento.
No exponga la unidad a la luz directa del sol.
Evite los entornos de baja o elevada temperatura.
Evite los entornos de humedad elevada.
Instalación
Tr
á
telo con cuidado para evitar da
ñ
os producidos por un golpe.
Evite que caiga al suelo y que se someta a golpes fuertes.
-
Puede provocar da
ñ
os o un funcionamiento incorrecto en la unidad.
No mueva la unidad mientras esté en funcionamiento y no intente abrir
la bandeja a la fuerza.
Asegúrese de cerrar todas las aplicaciones antes de abrir la bandeja y
utilice siempre el bot
ó
n de abrir o cerrar.
- No inserte ningún objeto puntiagudo en la apertura de emergencia
mientras est
é
en funcionamiento.
No utilice discos agrietados, deformados o dañados.
- En especial, un disco con una grieta en las pistas del interior puede
romperse mientras est
á
en funcionamiento.
iInstrucciones de seguridad
I

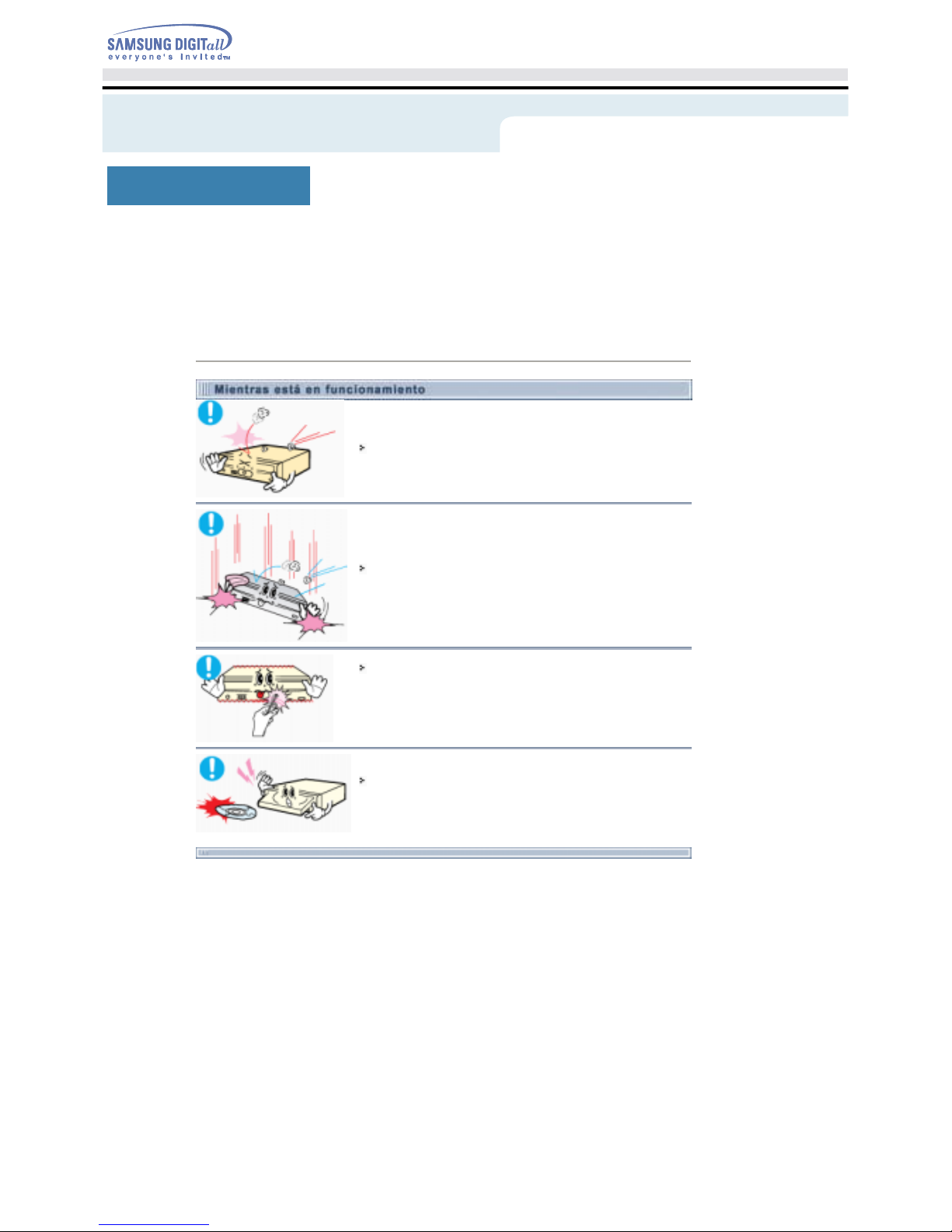

Mientras está
en funcionamiento
Otros
Jamás permita que entren partículas de comida o sustancias
ajenas a la caja de la unidad.
Para protección frente al riesgo de fuego, no derrame líquidos
como el alcohol o el benceno en la unidad.
No desmonte, intente reparar o modifique la unidad sin
autorizaci
ó
n expresa en el manual.
- Para reducir el riesgo de daños, electrocución y fuego,
Instrucciones de seguridad
Parte Delantera

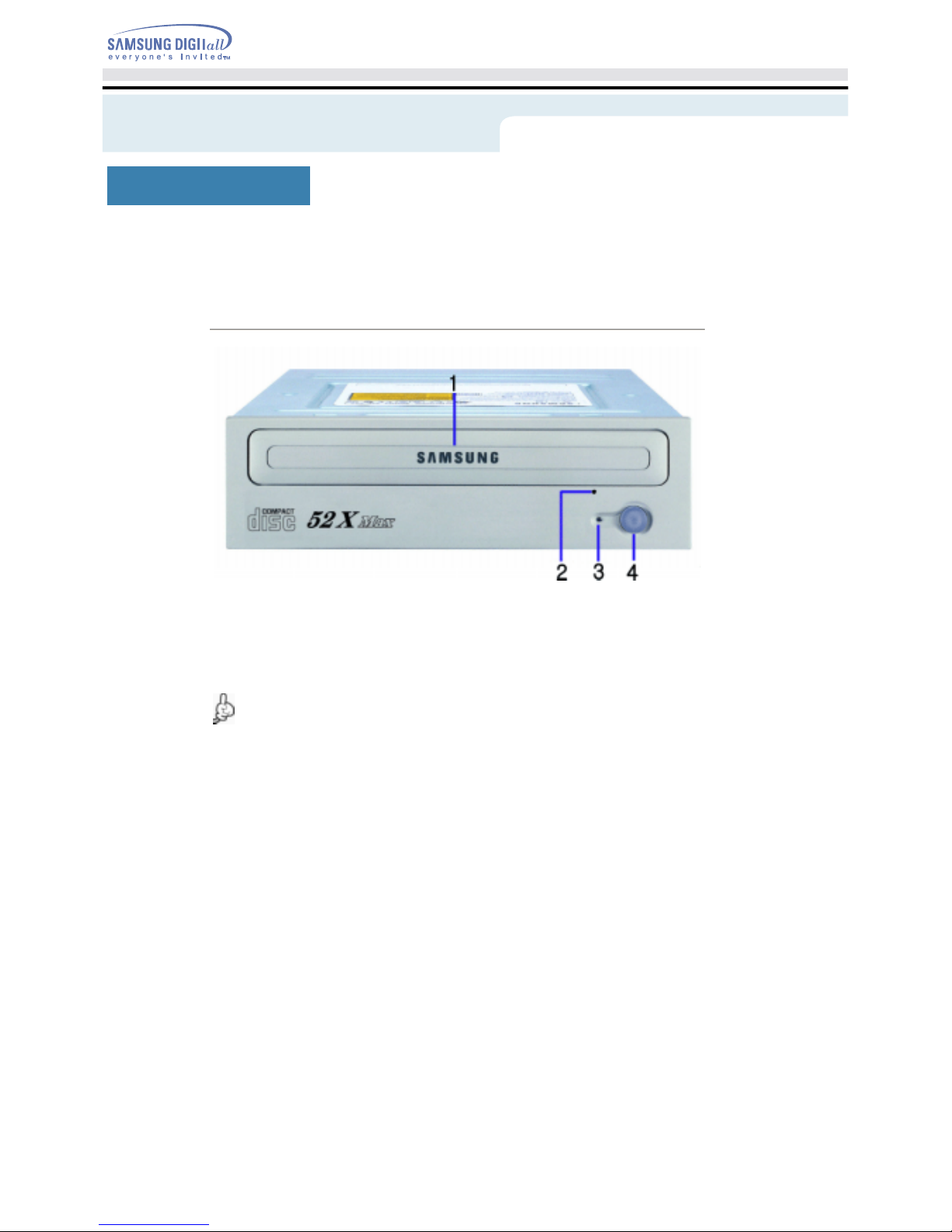

1. Compartimento del disco
El compartimento se abre y se cierra automáticamente cuando se pulsa el botón de expulsión (Eject).
2. Orificio de expulsión de emergencia
Si el compartimento no se abre al pulsar el botón de expulsión (Eject), apague el ordenador, inserte un
objeto fino o un clip enderezado en el orificio y empuje con fuerza
3. Luz indicadora
4. Botón de expulsión (eject)
El diseño y las especificaciones están sujetos a cambios sin previo aviso.
Introducción

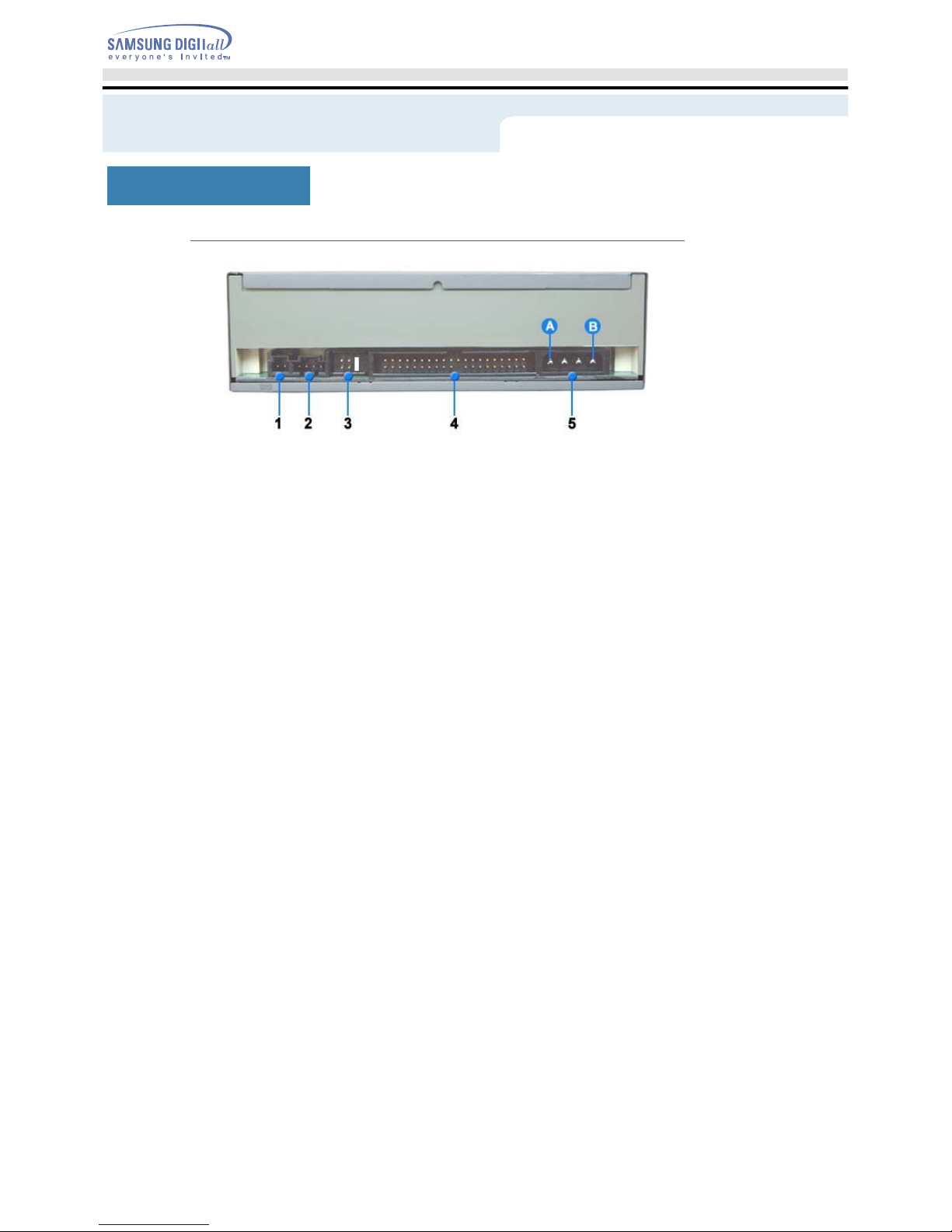

1. Terminal de salida digital
Es posible conectar una tarjeta de sonido o una tarjeta MPEG compatibles con el terminal de salida digital
de la unidad usando este terminal de dos contactos.
2. Terminal de salida de sonido
Se puede conectar una tarjeta de sonido a la unidad usando este terminal de cuatro contactos.
Esta función no se describe con detalle en esta guía. Consulte la documentación que viene incluida con
la tarjeta de sonido.
3. Master/slave select terminal
Por regla general, esta es una configuración predefinida, tal como se describe a continuación.
Compruebe que la configuración coincide con la figura. Si no es así, basta con quitar el puente y
colocarlo en la posición correcta.
4. Terminal de la interfaz
Este terminal de la interfaz de entrada/salida se utiliza para conectar el cable plano de 40 contactos entre
la interfaz IDE y la unidad CD-ROM.
5. Terminal de energía
El terminal de energía es un conector macho de cuatro contactos.
(A : +5V DC)
(B : +12V DC)
Parte Posterior
Introducción
Para instalar la unidad de CD-ROM en el PC, lleve a cabo lo siguiente.
Instalación de la unidad de CD-ROM
Asegúrese de que el PC está apagado y desenchufado de cualquier fuente de alimentación.
En caso necesario, fije una abrazadera horizontal a ambos laterales de la unidad.

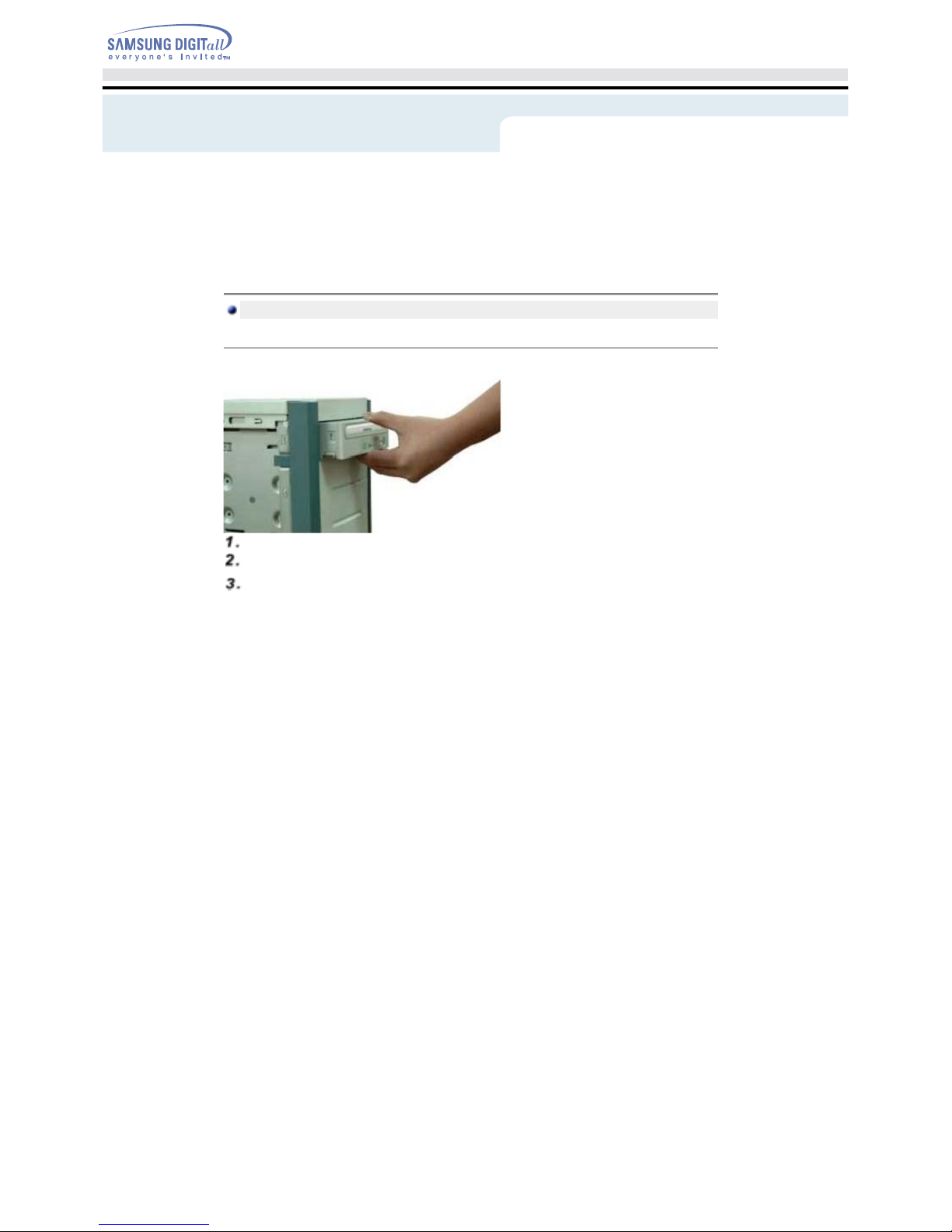

Retire la tapa de una ranura de ampliación que esté disponible e instale la unidad de CD-ROM, como se
muestra en la ilustración.
Instalación
Conexión de los cables
Conexión del cable de alimentación

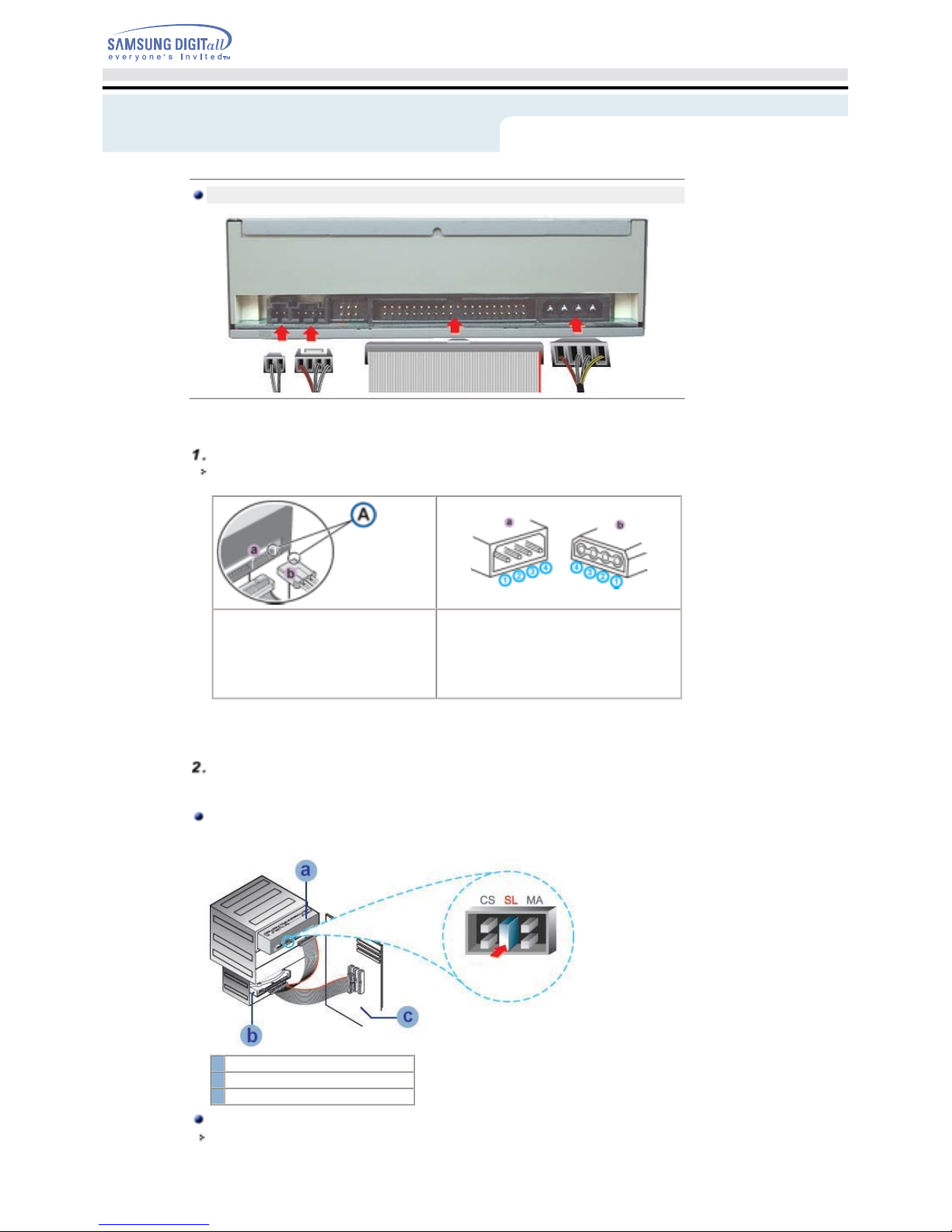

El cable de alimentación de 4 patillas de la unidad de alimentación interna debe estar conectado al
terminal de alimentación situado en la parte posterior de la unidad de CD-ROM.
A -Vista de corte
1+5V DC
2Ground
3Ground
4+12V DC
Nota : Un cable de energía eléctrica mal conectado podría causar problemas. Verifique la dirección del
conector de energía y el lado inclinado del drive CD-ROM antes de la conexión.
Conexión del cable IDE
Inserte el cable IDE (40-pin), el cual está conectado al disco duro, al terminal de interface.
(Coloque la línea roja del cable cerca al Pin 1)
Cuando se usa un cable IDE
Conecte el cable al dispositivo SL (Esclavo) del Terminal de Selección Maestro/Esclavo de la parte
posterior del drive CD-ROM.
a: CD-ROM Drive (Escoja el Jumper SL)
b: HDD
c: Tablero madre
Cuando se usa dos cables IDE
Si hay sólo un drive CD-ROM, seleccione el MA (Maestro)
Instalación

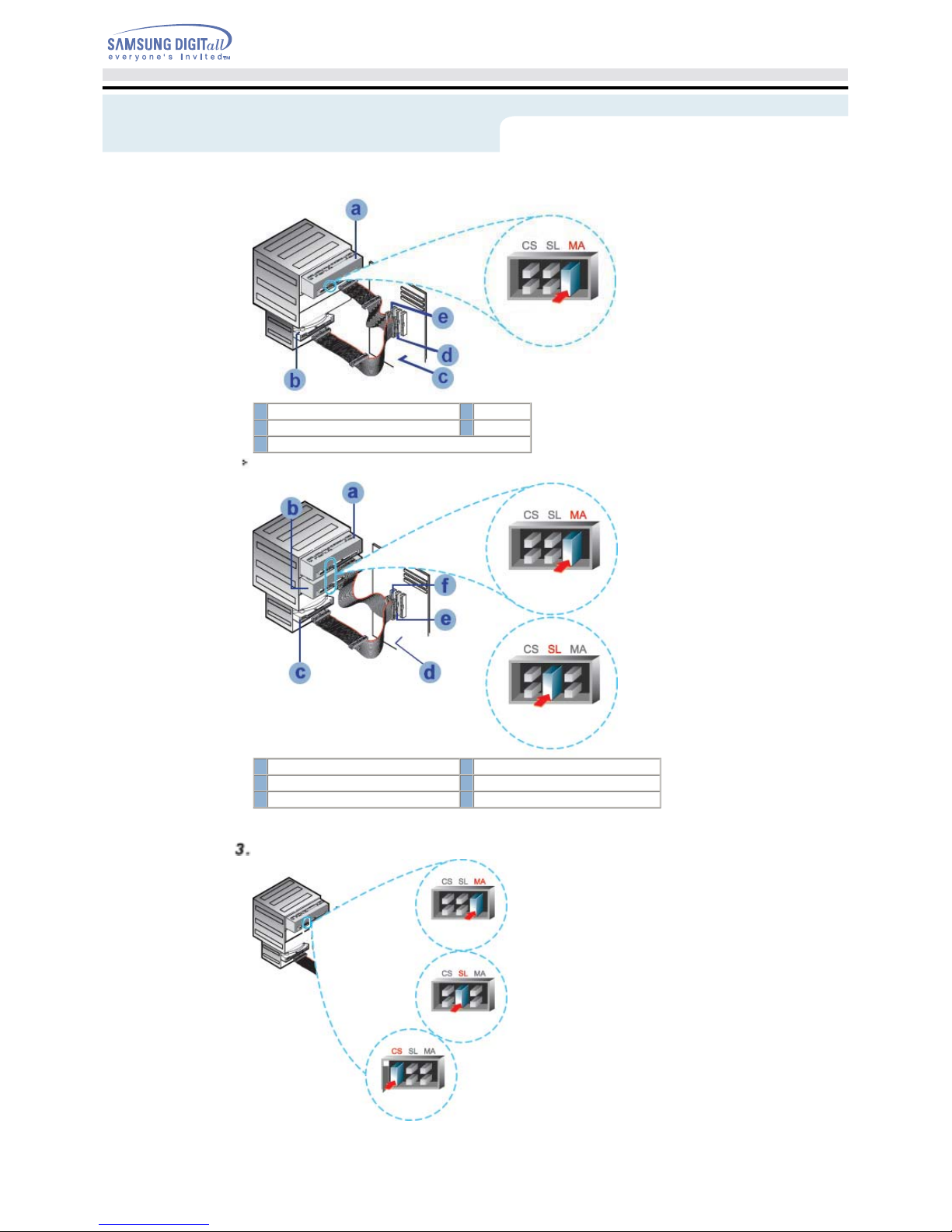

a: CD-ROM Drive (Escoja el Jumper MA) b: HDD
c: Tablero madre d: Primary 1
e: Secondly 1
Si hay dos drives CD-ROM, seleccione el MA (Maestro) / SL (Esclavo)
a: CD-ROM Drive (Escoja el Jumper MA)
b: CD-ROM Drive (Escoja el jumper SL)
c: HDD d: Tablero madre
e: Primary 1 f: Secondly 1
Instalación de un jumper en el Terminal de Selección Maestro/Esclavo.
Instalación
