SyncMaster 2233RZ
LCD Monitor
사용자 매뉴얼
제품 설명
제품 구성
참고
3D 로 사용하기 위해서는 프로그램이 3D 로 제공되여야 하며, 3D 안경은 반드시 nVidia 사에
서 판매하는 것을 사용해야 합니다.
또한 그래픽(비디오)카드도 3D 로 제공해야 하므로 nVidia 사에서 반드시 확인 바랍니다.
참고
구성품이 모두 들어 있는지 확인한 후 누락된 제품이 있으면 구입한 대리점으로 연락해 주
세요.
구성품 이외의 별매품을 구입하려면 서비스 센터로 연락하세요.

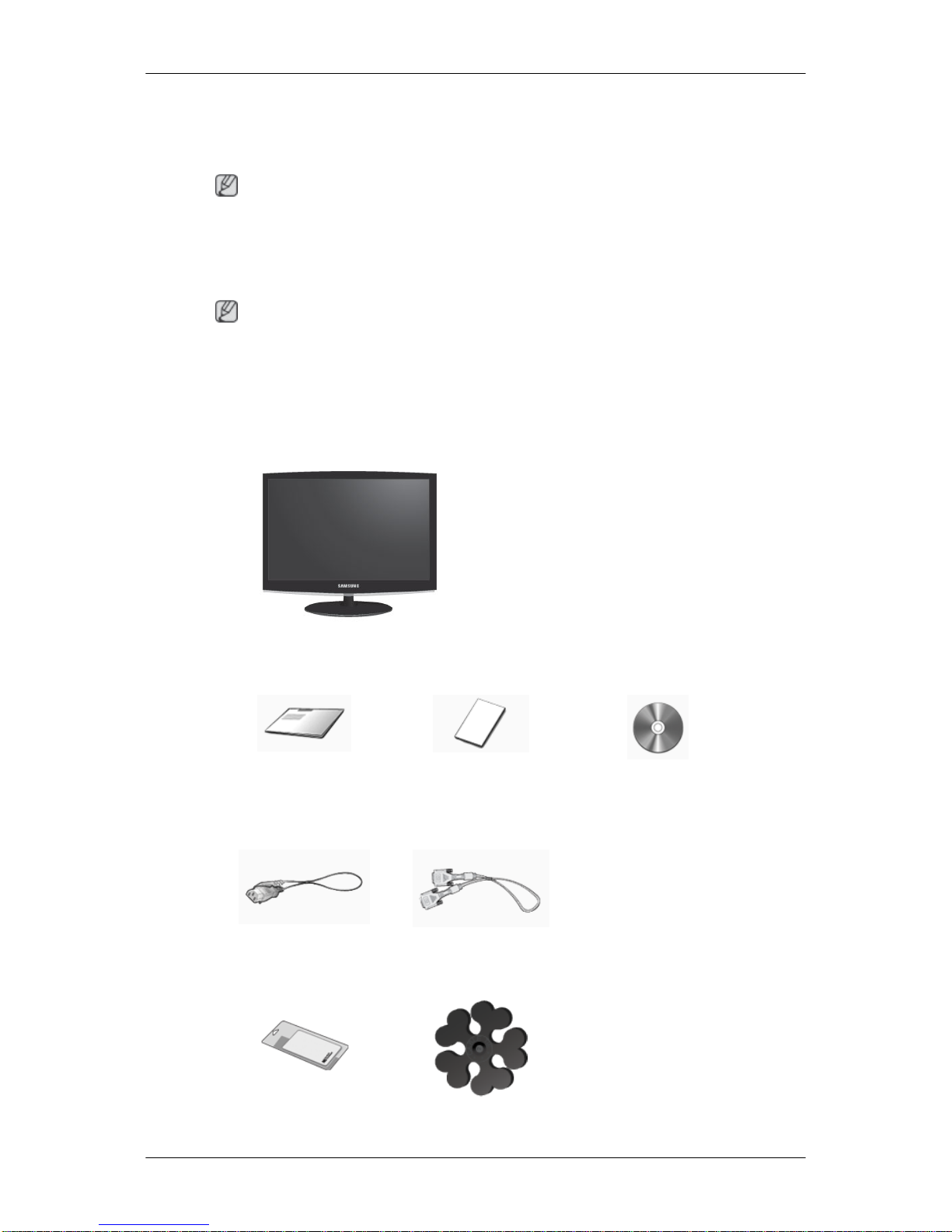

구성품
모니터
설명서
모니터 설치안내서 제품 보증서 사용자 설명서 및 드라이
버
케이블
전원선 DVI 케이블
기타
청소천 케이블 정형 고리
참고
제품의 특성에 따라 검은색 고광택 제품에만 제공됩니다.
각부의 명칭

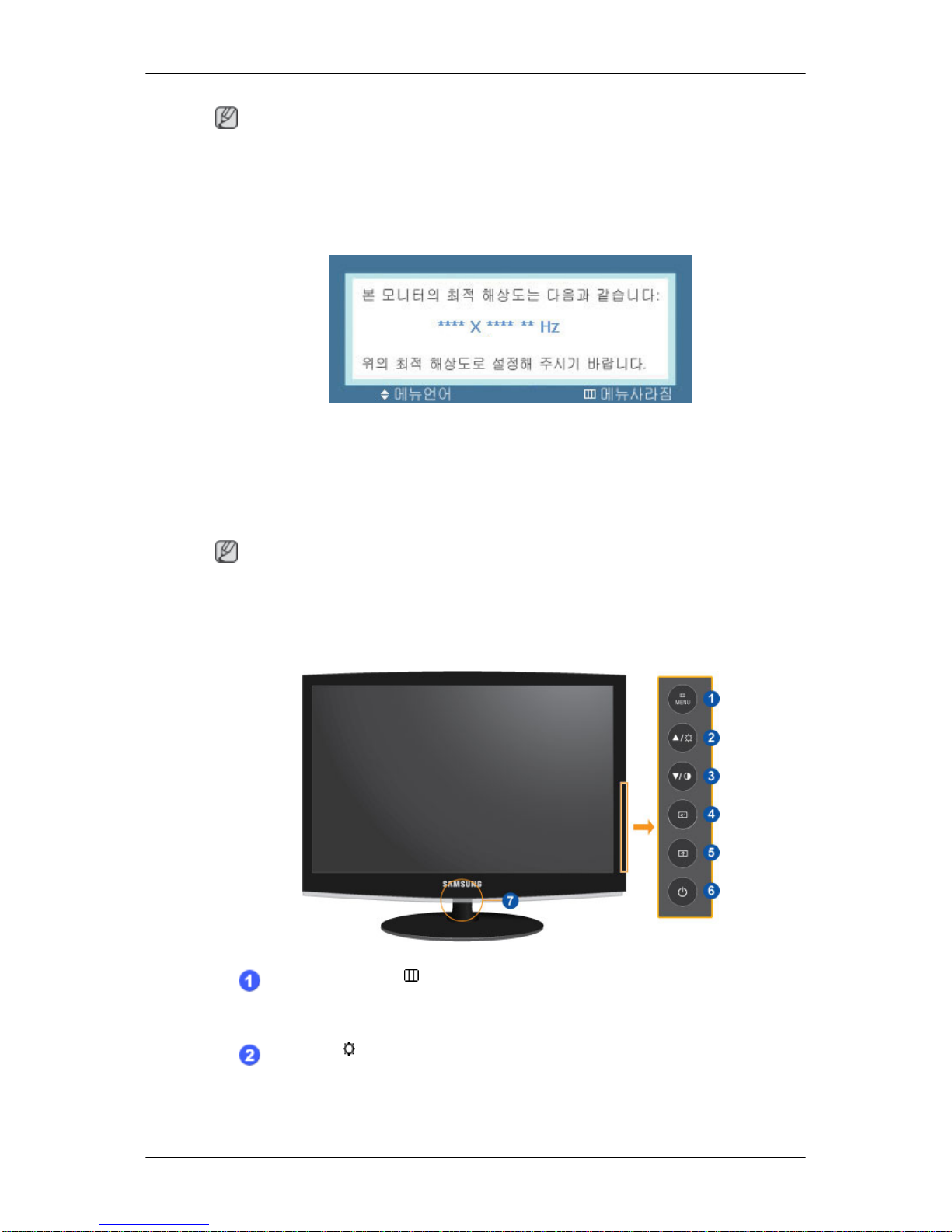

초기설정
업/다운 키로 원하는 언어를 선택합니다.
40초후에 내용이 사라집니다.
전원버튼을 껐다 켜면 다시 나타납니다.
총 3회까지만 보이므로 그전에 PC 의 해상도를 맞추세요.
참고
화면에 표시된 해상도는 본 제품의 최적 해상도 입니다.
PC 의 최적 해상도를 같게 조절하세요.
앞면
MENU 버튼 [MENU/ ]
OSD 메뉴를 엽니다. 그리고 OSD 를 빠져나오거나 OSD 상위 메뉴로 되돌
아갈 때 사용됩니다.
밝기 버튼 [ ]
화면의 밝기를 조정합니다.
>> 동영상 보기
제품 설명

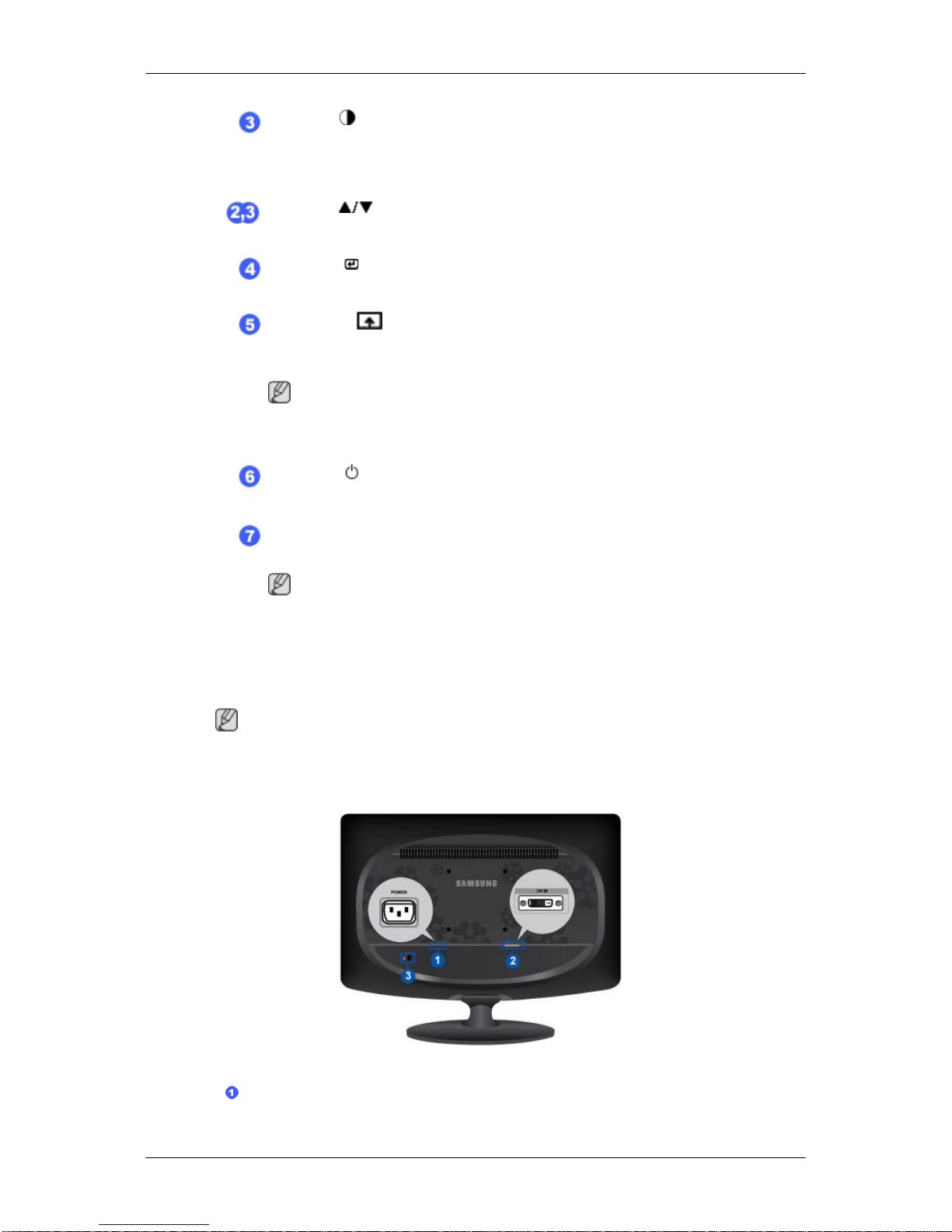

명암 버튼
[]
화면의 명암을 조정합니다.
>> 동영상 보기
조정 버튼[ ]
OSD 메뉴화면에서 메뉴이동을 하거나 값을 조정할 때 사용됩니다.
선택 버튼 [ ]
기능을 선택할 때 누릅니다.
맞춤키 버튼
[]
사용자의 기호에 맞게 맞춤키를 설정하여 편리하게 사용할 수 있습니다.
참고
설정 > 맞춤키에서 사용자가 원하는 기능으로 맞춤키를 설정할 수 있습니
다.
전원 버튼 [ ]
화면을 켜고 끌 때 누릅니다.
전원 표시등
정상 작동시 파란색 불이 켜집니다.
참고
절전 기능에 대한 자세한 내용은 제품규격의 절전 기능을 참조하세요. 모
니터를 장시간 사용하지 않을 때에는 전력 소비를 줄이기 위해 전원선을
뽑아 두는 것이 좋습니다.
뒷면
참고
모니터 뒷면의 모양은 구입하신 제품에 따라 약간씩 다를 수 있습니다.

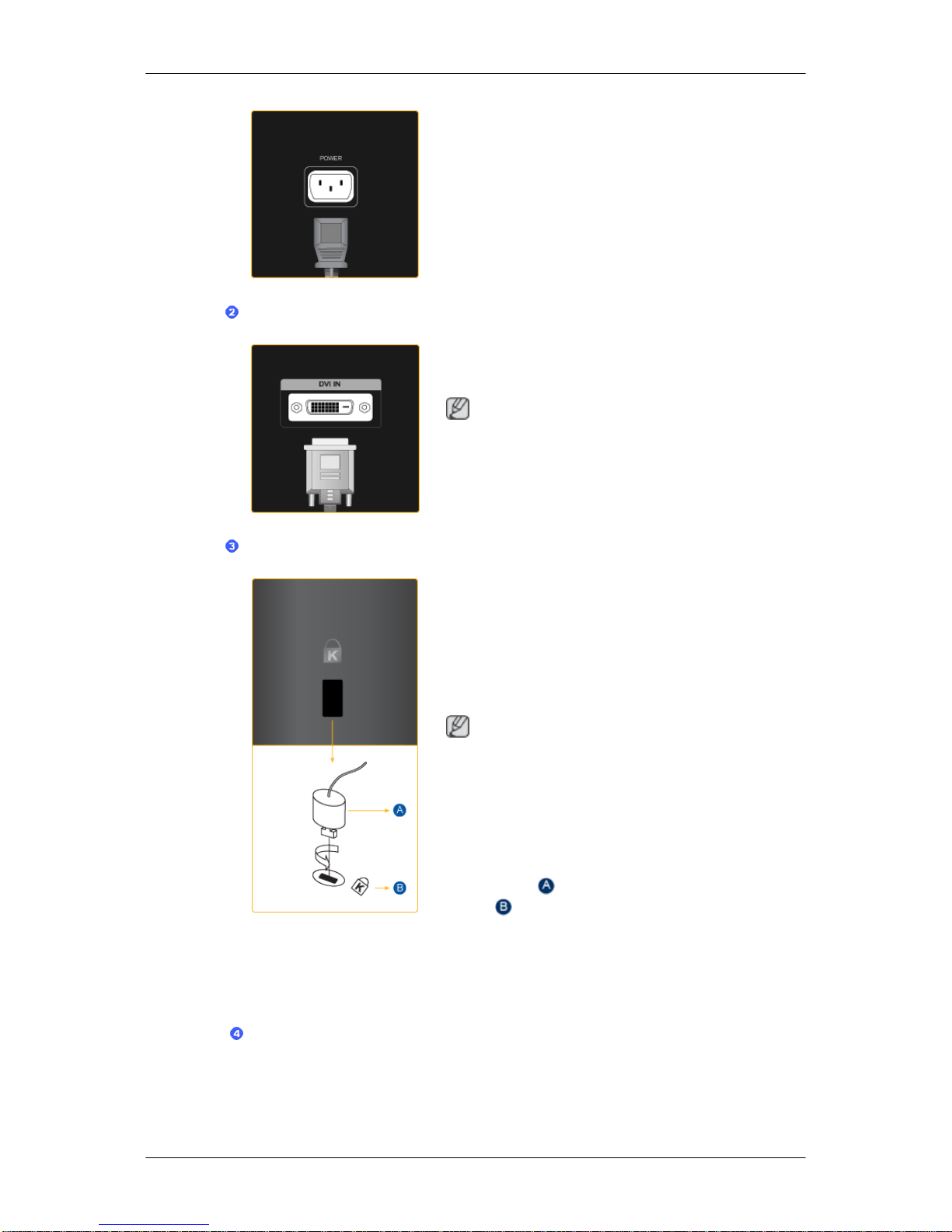

전원 연결단자 (POWER)
제품 설명
전원선을 연결하여 사용합니다.
DVI 연결단자 (DVI IN)
DVI 케이블로 모니터의 DVI IN 단자와 PC
의 DVI 단자를 연결하세요. (DVI 는 PC 입력
신호만 지원합니다.)
참고
DVI with HDCP : Single Link Mode(60Hz) 에
서만 HDCP 동작함.
(Dual Link 모드에서는 지원 안함).
Kensington Lock
도난 방지용 잠금장치는, 공공 장소에서도
안심하고 사용 할 수 있도록 하는, 도난 방지
용 잠금 장치입니다. 잠금 장치의 모양과 잠
금 방식은 제조회사별로 다를 수 있으므로,
자세한 사항은 잠금 장치에 동봉된 사용설명
서를 참조하세요. 잠금 장치는 별도로 구입
하셔야만 합니다.
참고
잠금 장치는 전자제품 전문매장이나 인터넷
에서 구입하거나, 또는 당사 대리점에 문의
하세요.
도난 방지용 잠금 장치를 하려면
1. 잠금 장치 를 도난 방지용 잠금장치 슬
롯 에 꽂고, 잠금 방향으로 돌리세요.
2. 도난 방지용 잠금장치 케이블을 연결하
세요.
3. 도난 방지용 잠금장치 케이블을 책상이
나 무거운 물체에 고정하세요.

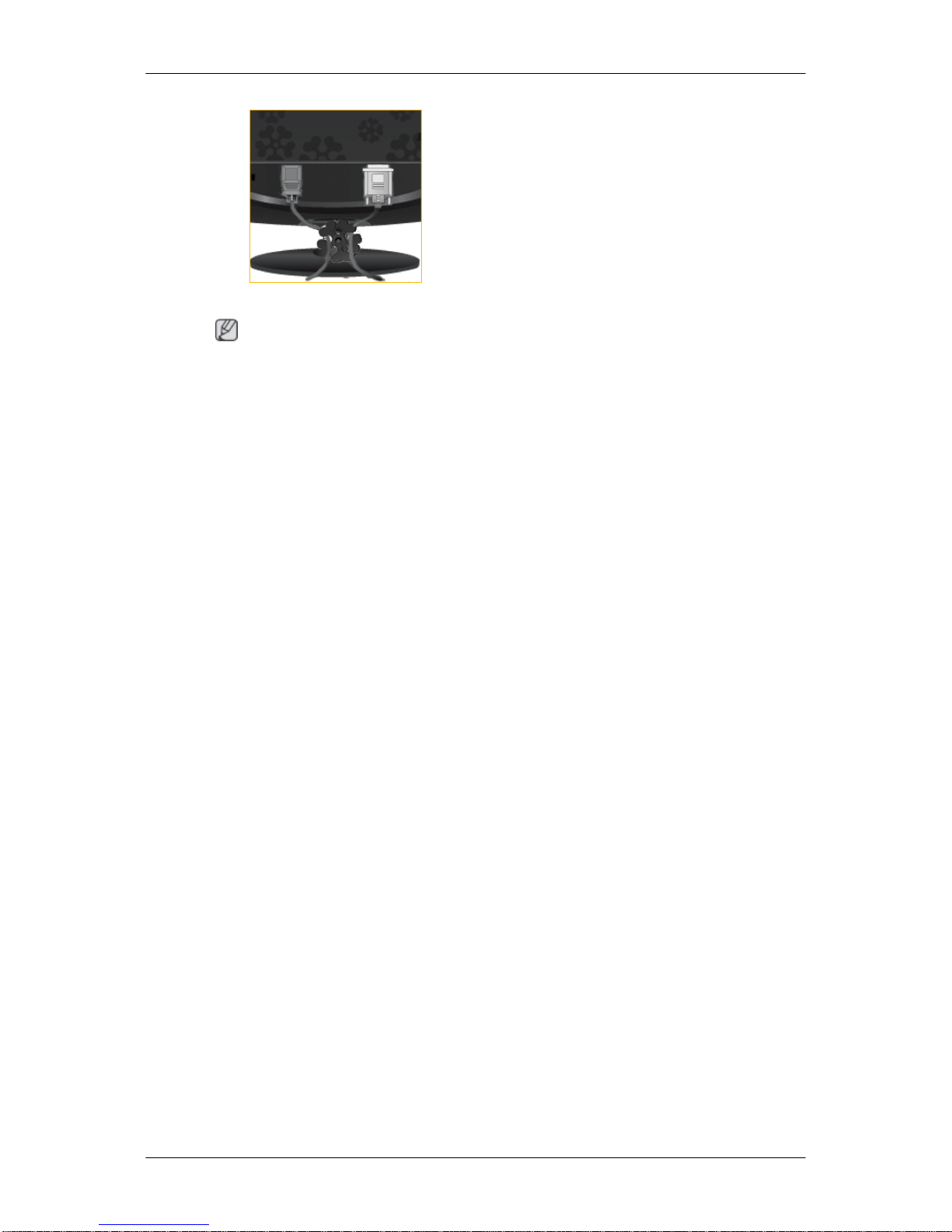

케이블 정형 고리
제품 설명
그림과 같이 케이블들을 정형 고리에 고정하
여 사용하세요.
참고
케이블 연결에 대한 자세한 내용은 케이블 연결 항목을 참고하세요.
제품 설명
제품 연결 및 사용

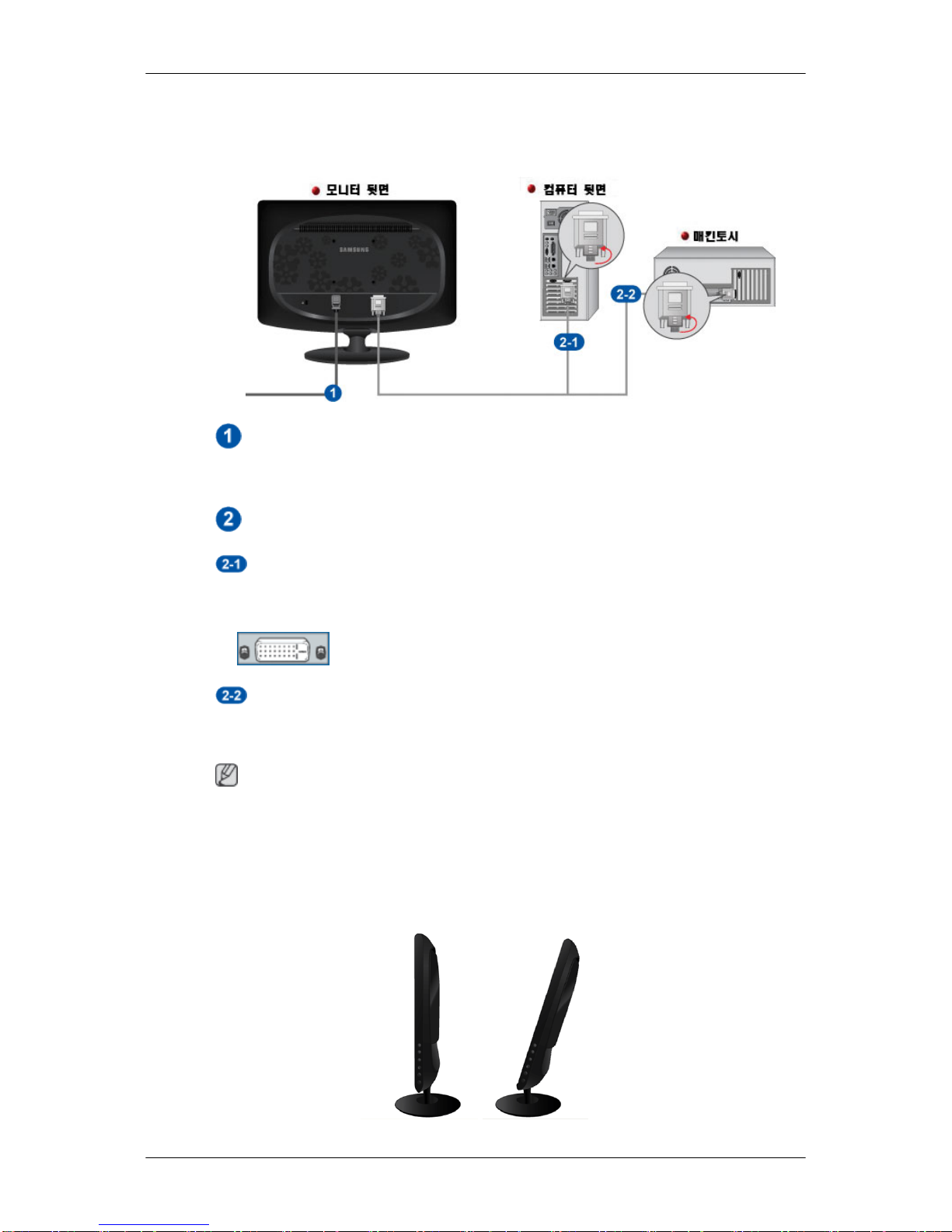

케이블 연결
전원선을 직류 전원 장치에 연결하여 220V 또는 110V 전용 콘센트에 꽂아 사용하세요.
(전압은 자동으로 조절됩니다.)
사용하는 컴퓨터에 맞는 연결 방법을 선택하여 사용하세요.
그래픽 카드에서 DVI(디지털) 출력을 사용할 경우
• DVI 케이블로 모니터의 DVI IN 단자와 컴퓨터의 DVI 단자를 연결하세요.
[DVI IN]
매킨토시를 사용할 경우
• DVI 케이블로 모니터의 DVI IN 단자와 매킨토시의 DVI 단자를 연결하세요.
참고
컴퓨터와 연결이 끝나면 전원을 켜고 사용할 수있습니다.
받침대 사용
스탠드 기울기
참고
-1° to 16°뒤로 젖혀져 화면의 각도를 조정할 수 있습니다.( ± 1.0 ˚)

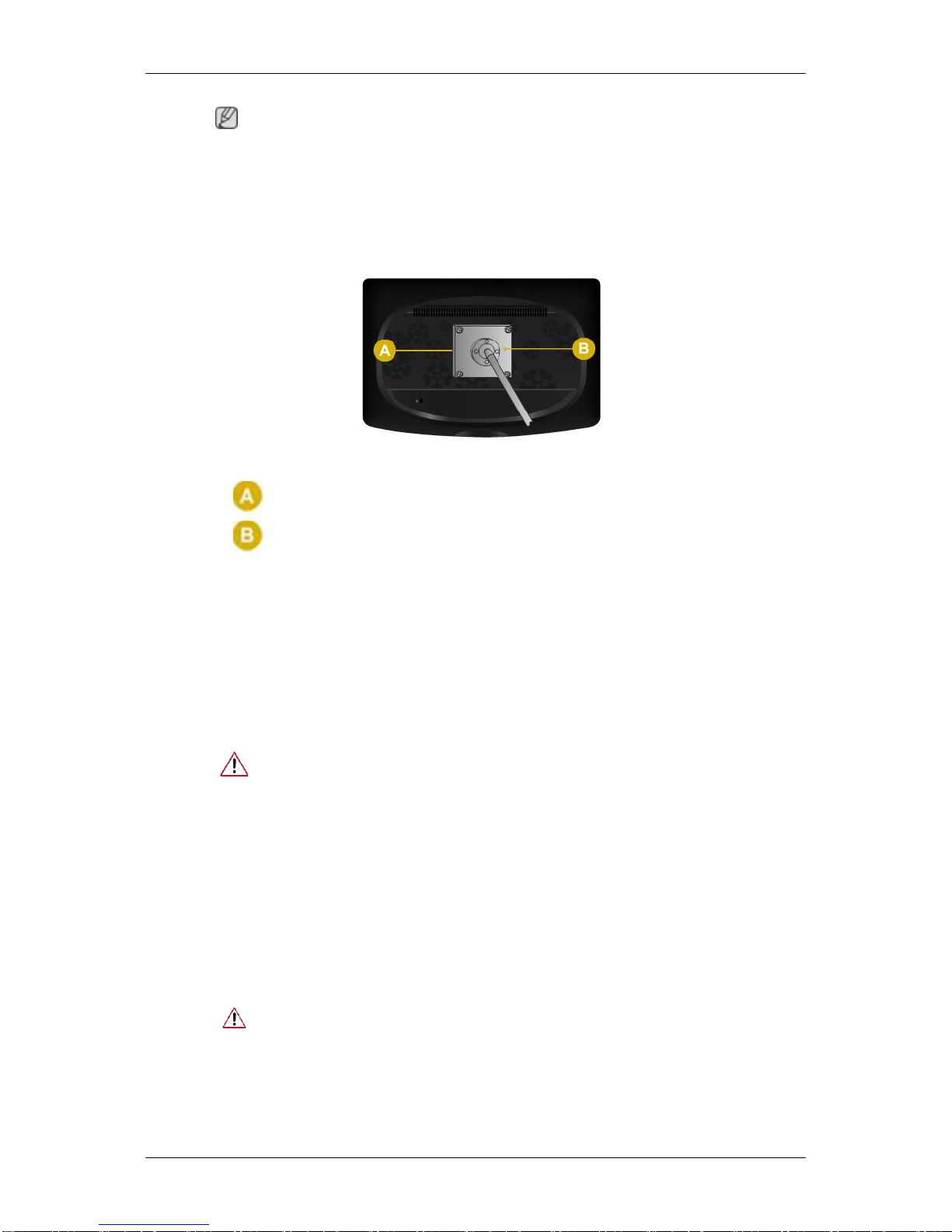

받침대 설치
이 모니터의 받침대 장착면은 100 mm x 100 mm 로서 VESA 표준에 맞게 되어 있습니다.
받침대 장착면
받침대 (별매품)
1. 모니터 전원을 끄고 전원 케이블을 콘센트로 부터 뽑으세요.
2. 평평한 바닥에 모니터 앞면 보호용 천이나 쿠션을 깔고 모니터 앞면이 바닥으로 향하도
록 놓으세요.
3. 받침대에 있는 나사를 풀고 받침대를 분리하세요.
4. 모니터의 받침대 연결부위에 있는 홈과 장착하려는 받침대(팔걸이용, 벽걸이용 또는 기
타 연결받침대)에 있는 홈을 일치시키고 4개의 나사로 단단하게 고정시키세요.
•표준 규격보다 긴 나사를 사용하면 제품 내부에 손상이 발생할 수 있습니
다.
• VESA 표준 규격을 따르지 않는 벽걸이(WALL MOUNT)는 그 규격에 따
라 필요한 나사의 길이가 다를 수 있습니다.
• VESA 표준 규격에 맞지 않는 나사를 사용하거나 과도한 힘으로 조립하
지 마세요.
제품이 파손되거나 제품이 떨어져 상해를 입을 수 있습니다.
이에 대해서는 당사가 책임지지 않습니다.
•정해진 규격품 이외의 벽걸이를 사용하거나, 소비자 임의로 설치를 하여
발생하는 제품의 손상이나 상해에 대해서는 당사가 책임지지 않습니다.
•벽걸이용으로(WALL MOUNT) 사용시 벽면에 10 cm 이상 띄워 설치할 수
있는 벽걸이 장비를 구입하여 사용 바랍니다.
•정해진 규격품 이외의 받침대를 사용하여 발생한 불량에 대해서는당사가
서비스를 책임지지 않습니다.
•국제 규격에 맞게 Wall Mount 를 사용하여 주십시요.
제품 연결 및 사용
문제 해결 방안
모니터 자체 진단
참고
이 모니터에는 자체 진단 기능이 있는데, 이를 통해 모니터가 제대로 작동하고 있는지 확인
해 볼 수 있습니다. 만약 모니터와 컴퓨터가 제대로 연결이 되어있는 데도 모니터 화면이 까
만 상태로 있고 전원 표시가 깜박거리면, 다음의 방법을 통해서 모니터 자체 진단을 실행하
세요.

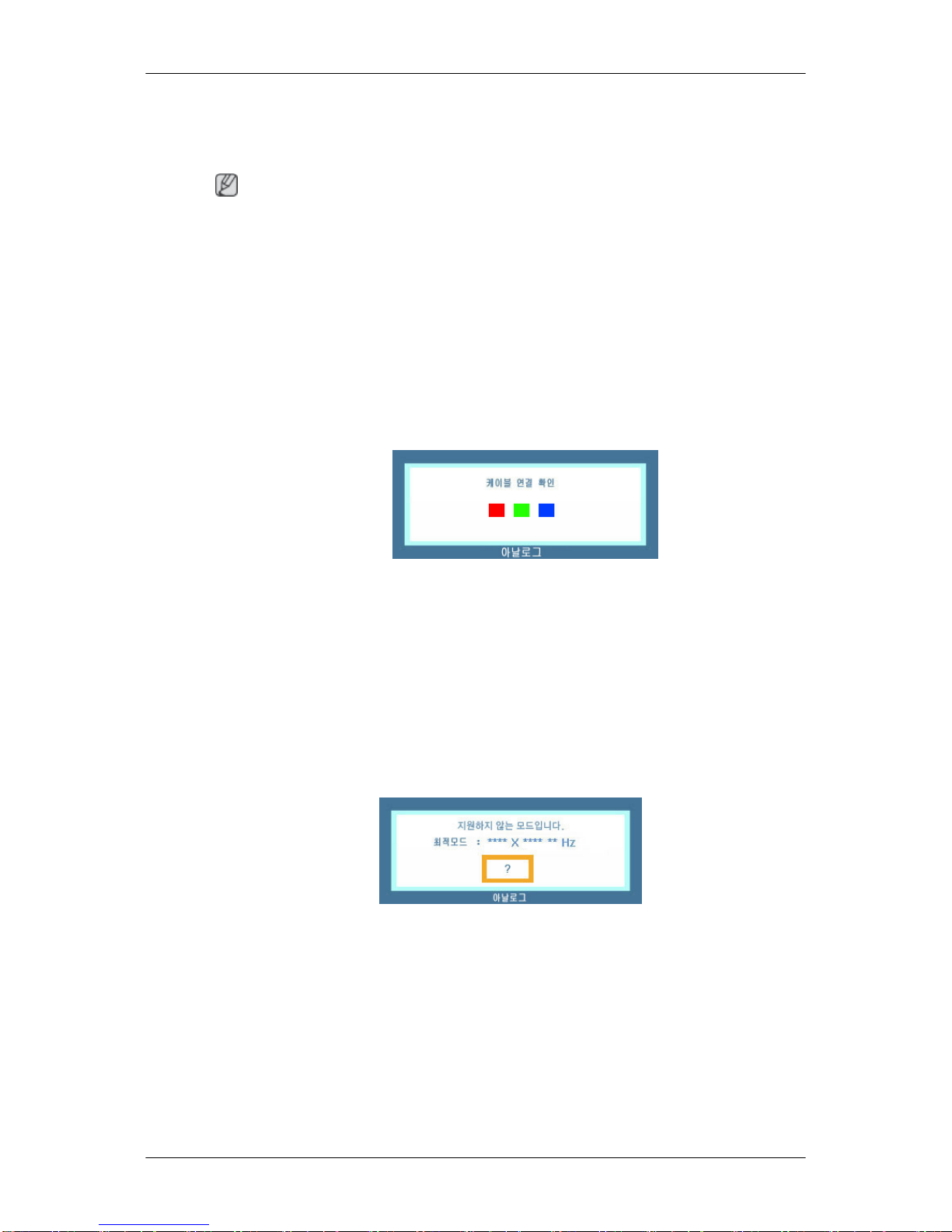

모니터 자체 진단 방법
1. 컴퓨터와 모니터를 끄세요.
2. 비디오 케이블을 컴퓨터나 그래픽 카드에서 뽑으세요.
3. 모니터를 켜세요.
모니터가 정상적으로 작동하면, 아래의 화면이 나타납니다.
이 경우는 비디오 케이블의 연결이 끊어 지거나 손상을 입은 경우입니다.
4. 모니터를 끄고 비디오 케이블을 다시 연결한 다음, 컴퓨터와 모니터를 켜세요.
자체 진단을 하는 동안 전원 표시등은 파란색이고 패턴은 정지된 상태에서 남아 있습니
다. 만일 이런 방법으로도 모니터 화면이 까만 상태로 있으면, 비디오 조정기와 컴퓨터
를 확인해 보세요.
모니터에는 이상이 없습니다.
화면 메시지
입력 신호에 문제가 있을 경우 전원 표시등이 켜 있을지라도 화면에 메시지가 나타나거나
공백 상태입니다. 이 메시지는 모니터가 주파수 범위 밖에 있거나 신호케이블 점검을 필요
로 함을 의미합니다.
환경 영향
모니터의 위치 설정과 배치는 화질과 기타 특성에 영향을 줄 수 있습니다.
만일 확성용 스피커가 모니터 근처에 있다면 확성용 스피커는 다른공간으로 옮기세요.
라디오, 선풍기, 시계, 전화기 같은 전자제품은 최소 1m 이상 모니터로 부터 옮기세요.
알아두시면 좋습니다
모니터는 PC 에서 영상 신호를 받아 화면으로 재생하는 제품으로 만약 PC 또는 그래픽 카
드에 이상이 있을 경우에는 이상 증상이 그대로 모니터에 나타나게 되어 화면무, 색상불량,
노이즈, 입력신호 초과 등 여러가지 증상을 발생할 수 있습니다. 이러한 경우에는 어느 제품
에 이상이 있는지 1차적으로 점검하시어 해당 제품을 서비스 센터에 문의 하시면 보다 신속
정확한 서비스를 받으실 수 있습니다.
모니터 이상여부 판단
화면이 나오지 않거나 "지원하지 않는 모드입니다.","최적모드 1680 x 1050 120 Hz" 메시지
가 발생할 경우 모니터의 전원을 켠 상태에서 컴퓨터 연결 케이블을 분리시켜 주세요.
"3 분 이내에 메시지 화면 또는 백색 화면이 출력되면 모니터는 정상입니다."
이 경우는 컴퓨터 본체의 이상 여부를 점검하기 바랍니다.
확인 사항
참고
서비스를 의뢰 하기전에, 아래의 사항을 확인해 보세요. 그래도 해결이 안될 때에는 서비스
센터나 구입처로 문의 하세요.
화면이 안 나와요.전원이 안켜져요.
Q: 전원선이 제대로 연결 되었나요?
A: 전원선을 다시 잘 연결하세요.
Q: 화면에 "케이블 연결 확인" 메시지가 나타났나요?
A: (DVI 케이블을 연결한 경우)
케이블이 정상적으로 연결되어 있는데도 화면에 메시지가 나타난다면 모니터가 아날
로그로 선택 되어있어 메시지가 나타날 수 있습니다.
모니터 전면의 [ ]버튼을 눌러 모니터가 입력신호를 다시 체크하게 해주세요.
Q: 전원이 들어오는 상태이면 컴퓨터를 다시 부팅하여 처음 화면(컴퓨터 로그인화면)이
나타나는지 확인하세요.
A: 안전모드로 부팅한 후 그래픽카드에서 주파수를 바꿔 주세요.
(표준신호모드표 참조)
처음 화면(컴퓨터 로그인화면)이 나타나지 않으면 서비스 센터로 연락하세요.
Q: 화면에 "지원하지 않는 모드입니다.", "최적모드 : 1680 x 1050 120 Hz" 라는 메시지가
나옵니까?
A: 그래픽 카드에서 나오는 신호가 모니터의 최대해상도 및 최대주파수를 넘을 경우에 발
생됩니다.
A: 최대해상도 및 주파수를 모니터 성능에 맞도록 설정해 주세요.
A: SXGA 초과 또는 75 Hz 초과 시 "지원하지 않는 모드입니다.", "최적모드 : 1680 x 1050
120 Hz"가 표시되며 85 Hz 의 경우 "지원하지 않는 모드입니다.", "최적모드 : 1680 x
1050 120 Hz"가 1분간 표시 후 사라집니다.
이 1분 간 최적으로 전환하세요.
문제 해결 방안
