Samsung 820DXn - SyncMaster - 82" LCD Flat Panel... Manuale utente

LCD MONITOR

quick start guide

700DXn, 820DXn

언어 선택 메인 페이지

모델

제품에 따라 색상 및 형상이 다를 수 있으며 규격내용은 성능개선을 위해 예고없이 변경될 수 있습니다.

제품 설명

구성품

참고

•구성품이 모두 들어 있는지 확인한 후 누락된 제품이 있으면 구입한 대리점으로 연락해 주세요.

구성품 이외의 별매품을 구입하시려면 서비스센터로 연락하세요.

참고

•본 기기는 바닥에 설치하는 형태(Floor standing type)가 아닙니다.

LCD Display

안내서

모니터 설치안내서 제품 보증서 MDC, MagicNet, 설치 및 사용

자 설명서

케이블

D-Sub(15 Pin) 연결 케이블 전원선

기타

안전을 위한 주의사항

제품 설명

구성품

각부의 명칭

Mechanical Layout

제품 연결 및 사용

소프트웨어 설치 및 사용

화면조정

문제발생시 해결방안

제품규격

서비스 안내 및 기타

부가 정보

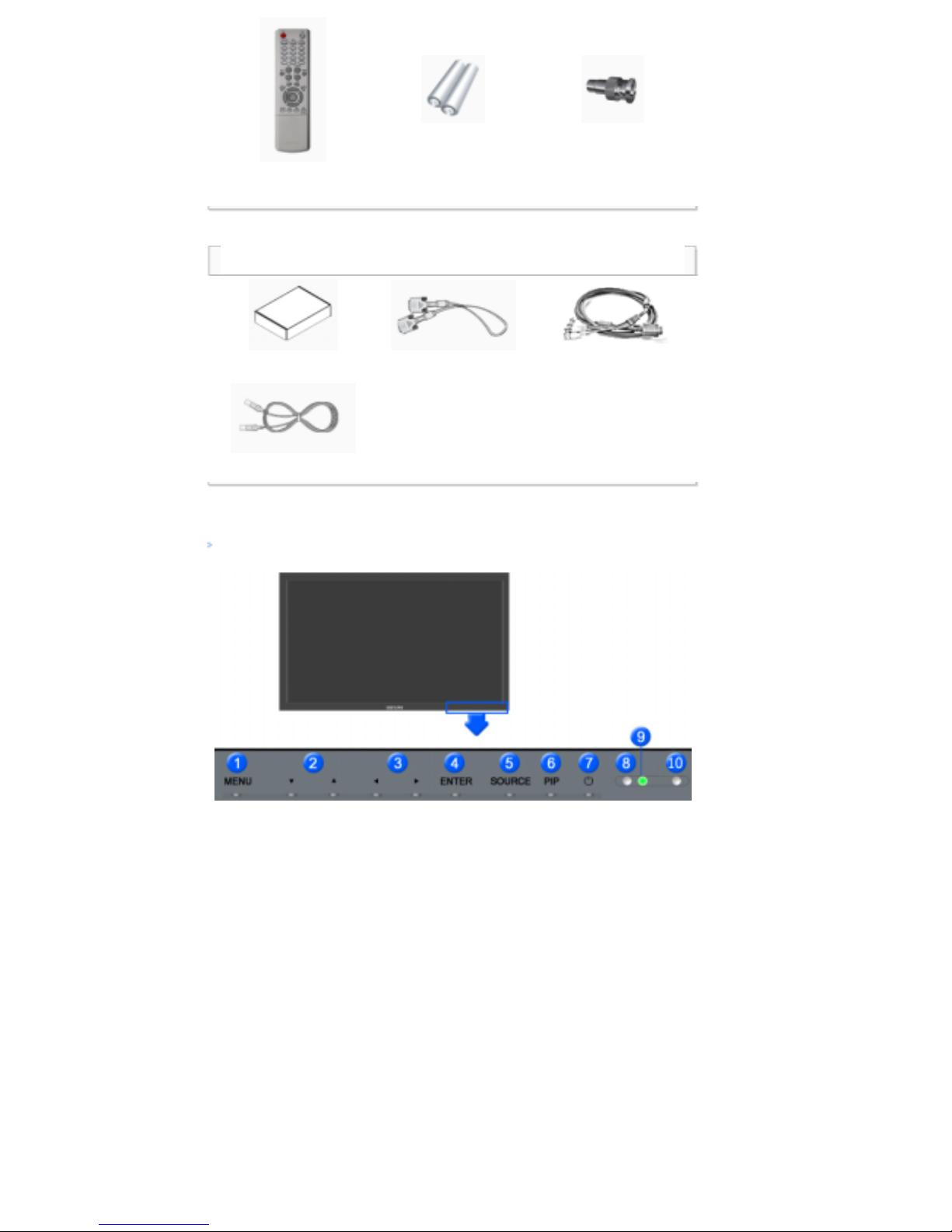

리모컨 건전지 (AAA X 2) BNC to RCA

어댑터 잭

별매품

벽걸이용 KIT DVI

케이블 BNC 케이블

LAN 케이블

각부의 명칭

앞면

1) MENU

메뉴화면을 켜고 끄거나, 조정메뉴화면에서 이전단계로 돌아갈 때 사용합니다.

2) 상하조정 버튼

메뉴화면에서 메뉴를 상하로 이동하거나 조정할 때 누릅니다.

3) 좌우조정버튼 / 음량 버튼

메뉴화면에서 메뉴를 좌우로 이동하거나 조정할 때 누릅니다.

음량을 조절할 때 사용합니다.

4) ENTER

선택한 메뉴 아이템을 활성화 시킵니다

5) SOURCE

입력 비디오 신호를 선택합니다.

비디오 신호선택은 모니터에 연결된 장치만 선택할 수 있습니다.

[PC] →[BNC] →[DVI] →[AV] →[S-Video] →[Component] →[HDMI] →[MagicNet]

>> 동영상 보기

6) PIP

버튼을 누를 때마다 동시화면이 켜지거나 꺼집니다.

BNC와 컴포넌트는 같은 단자를 사용함으로써 동시화면(PIP)을 같이 나타낼 수 없습니다.

>> 동영상 보기

•PC

외부입력 / S-영상 / 컴포넌트 / HDMI 모드

•BNC

V / S-영상 / HDMI 모드

•DVI

외부입력 / S-영상 / 컴포넌트 모드

•외부입력 / S-영상

PC / BNC / DVI 모드

•컴포넌트

PC / DVI 모드

•HDMI

PC / BNC 모드

7) 전원 버튼

화면을 켜고 끌 때 누릅니다.

8) 자동 밝기 조절 센서

자동 밝기 조절 센서가 주변 환경의 밝기를 감지 하여 자동적으로 자동 밝기 조절 센서 기능으로 제품의 밝

기를 조절합니다.

9) 전원 표시등

정상 모드일 때는 켜져 있고, 절전상태일 때는 녹색으로 깜박입니다.

10) 리모컨 수신부

리모컨의 신호를 받는 부분입니다.

참고

•절전기능에 대한 자세한 내용은 제품규격의 절전 기능을 참조하세요.

모니터를 장시간 사용하지 않을 때에는 전력 소비를 줄이기 위해 전원선을 뽑아 두는 것이 좋습니다.

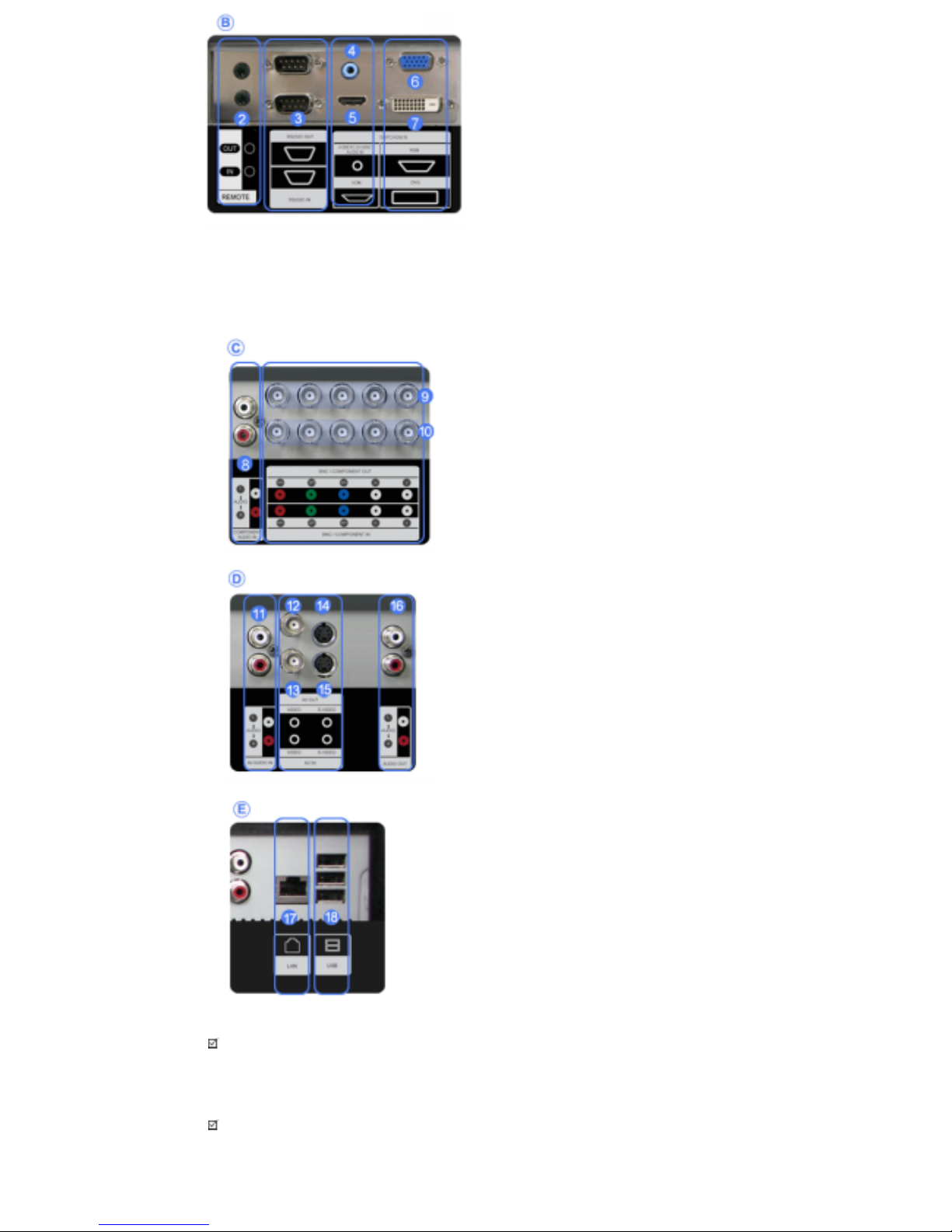

뒷면

참고

•케이블 연결에 대한 자세한 내용은 기본설치의 케이블 연결 부분을 참고하세요. 모니터 뒷면의 형상은 구

입하신 제품에 따라 약간씩 다를 수 있습니다.

1) POWER IN

전원선을 연결하여 사용합니다.

2) REMOTE OUT/IN

유선 리모컨을 연결하여 사용할 수 있습니다.

3) RS232C OUT/IN (RS232C 시리얼 입력/출

력 단자)

MDC(Multiple Display Control) 프로그램 입력/

출력 단자

4) DVI / PC / HDMI IN [HDMI/PC/DVI/BNC

AUDIO IN] (PC/DVI/BNC 오디오 입력 단자)

5) DVI / PC / HDMI IN [HDMI]

HDMI 케이블로 모니터의 [HDMI]단자와 디지털

기기의 HDMI 출력단자를 연결하세요.

6) DVI / PC / HDMI IN [RGB] (PC 입력단자)

D-Sub(15 pin D-Sub) - PC 모드(아날로그 PC)

7) DVI / PC / HDMI IN [DVI(HDCP)] (PC 입력

단자)

8) COMPONENT AUDIO IN [L-AUDIO-R] (컴포

넌트 오디오 입력 단자)

9) BNC/COMPONENT OUT [R/PR, G/Y, B/PB,

H, V] (BNC 비디오 출력 단자/컴포넌트 출력

단자)

BNC 모드(아날로그 PC) 연결 : R, G, B, H, V 단

자 연결

컴포넌트 연결 : PR, Y, PB단자 연결

10) BNC/COMPONENT IN [R/PR, G/Y, B/PB, H,

V] (BNC 비디오 입력 단자/컴포넌트 입력 단

자)

11) AV AUDIO IN [L-AUDIO-R] (모니터 오디오

입력 단자)

12) AV OUT [VIDEO] (비디오 출력 단자): 외부입

력 모드

13) AV IN [VIDEO] (비디오 입력 단자)

14) AV OUT [S-VIDEO] (S-영상 출력 단자): S-영

상 모드

15) AV IN [S-VIDEO] (S-영상 입력 단자)

16) AUDIO OUT [L-AUDIO-R] (오디오 출력 단자)

OUT 는 PC, DVI, BNC 사운드 출력 단자입니다.

17) LAN (LAN 연결 단자)

18) USB (USB 연결 단자)

키보드/마우스, 이동식 저장 장치

참고

•Loopout 연결대수는 케이블, signal 소스등 환경에 따라 차이가 있습니다. 열화가 없는 케이블, signal 소스

이용시 10대까지 가능합니다.

참고

•케이블 연결에 대한 자세한 내용은 케이블 연결을 참고하세요

리모컨

참고

•리모컨이 동작되는 같은 공간 안에서 본 모니터와 함께 다른 TV를 사용시 에는 리모컨 코드(주파수)의 간

접 현상으로 오동작을 유발할 수 있습니다.

1. ON / OFF

2. MAGICNET

3. MDC

4. LOCK

5. MagicNet 버튼

6.+100 -/--

7. VOL

8. MUTE

9. TTX/MIX

10. MENU

11. ENTER

12. P.MODE

13. AUTO

14. ENTER/PRE-CH

15 . CH/P

16. SOURCE

17. INFO

18. EXIT

19. 상하, 좌우버튼

20. S.MODE

21. STILL

22. FM RADIO

23. P.SIZE

24. SRS

25. DUAL/MTS

26. PIP

27. SOURCE

28. SWAP

29. 화면 크기

30. RE

31. STOP

32. PLAY/PAUSE

33. FF

1) ON / OFF

화면을 켜고 끌 때 누릅니다.

2) MAGICNET

MagicNet 바로가기 버튼입니다.

3) MDC

MDC 바로가기 버튼입니다.

4) LOCK

리모컨과 모니터의 기능버튼을 전원과 LOCK 버튼 이외에 모두 동작하지 않게 하거나 동작 할 수 있게 하는

버튼입니다.

5) MagicNet 버튼

MagicNet 사용시 이용됩니다.

•알파벳/숫자: 인터넷 주소 입력시 사용됩니다.

•DEL: 백스페이스 기능입니다.

•SYMBOL: 기호를 입력할 때 사용합니다.(., O, _, -, :, /)

•ENTER: 입력 기능입니다.

6) +100 -/--

100번 이상의 채널을 선택할 때 사용합니다.

예를 들어 121번 채널을 선택할 때, "+100" 버튼을 누른 후, "2" 버튼과 "1" 버튼을 차례로 누릅니다.

- 이 모니터에서는 이 기능을 지원하지 않습니다.

7) VOL

음량을 조절할 때 사용합니다.

8) MUTE

일시적으로 소리가 나지 않게 할 경우에 사용합니다.

화면의 왼쪽 아랫부분에 아이콘으로 표시됩니다.

음소거 상태에서 MUTE 버튼을 한번 더 누르거나, - VOL +를 누르면 다시 소리가 들립니다.

9) TTX/MIX

TV 채널에 관한 정보를 화면에 제공합니다.

- 이 모니터에서는 이 기능을 지원하지 않습니다.

10) MENU

메뉴화면을 켜고 끄거나, 조정메뉴화면에서 이전단계로 돌아갈 때 사용합니다.

11) ENTER

선택한 메뉴 아이템을 활성화 시킵니다

12) P.MODE

버튼을 누르면 화면의 하단 중앙에 모드가 표시됩니다.

외부입력 / S-영상 / 컴포넌트 : P.MODE

버튼을 누르면 설정된 4가지 화면 모드가 선택됩니다.

버튼을 반복해서 누르면 설정된 모드가 반복됩니다.

( 선명한 화면 → 표준화면 → 부드러운 화면 → 사용자 조정 )

PC/DVI/BNC : M/B (MagicBright™)

MagicBright™란, PC에서만 작동하며 문서작성, 인터넷, 동영상 등 다양한 사용자 환경에 맞는 디스플레이

를 제공하기 위하여 기존 모니터보다 두 배 이상의 밝기와 선명한 화질을 가진 모니터입니다.

버튼을 반복해서 누르면 설정된 모드가 반복됩니다.

(동영상 모드 → 인터넷 모드 → 문자 모드 → 사용자 조정 )

13) AUTO

PC모드에서 화면을 자동으로 조정합니다.

디스플레이 등록 정보에서 해상도 설정을 변경하게 되면, 이 모니터는 스스로 자동 조정 기능을 실행합니

다.

14) ENTER/PRE-CH

바로 전에 보던 채널을 선택할 때 사용합니다.

- 이 모니터에서는 이 기능을 지원하지 않습니다.

15) CH/P

TV모드시에 채널을 조정하는 직접버튼입니다.

- 이 모니터에서는 이 기능을 지원하지 않습니다.

16) SOURCE

TV/외부입력 신호를 전환하는 버튼입니다.

17) INFO

화면에 표시되고 있는 정보가 모니터 화면의 왼쪽 상부 모서리에 표시됩니다.

18) EXIT

현재 조정중인 메뉴화면 종료 시에 사용합니다.

19) 상하, 좌우버튼

메뉴화면에서 메뉴를 상하좌우로 이동하거나 조정할 때 누릅니다.

20) S.MODE

버튼을 누르면 화면의 하단 중앙에 선택모드가 표시됩니다.

버튼을 누르면 설정된 음향모드가 선택됩니다.

버튼을 반복해서 누르면 설정된 모드가 반복됩니다.

(표준으로 들을 때 → 음악을 들을 때 → 영화를 볼 때 → 뉴스를 들을 때 → 사용자 조정)

21) STILL

버튼을 누르면 화면이 정지됩니다. 버튼을 다시 한 번 누르면 정지화면이 해제됩니다.

22) FM RADIO

FM 라디오로 전환하는 버튼입니다.

PC, DVI 모드이외의 영상에서 FM 라디오를 실행시킬 경우 화면이 까맣게 변합니다.

주파수가 약한 지역에서는 FM 라디오 방송 중 잡음이 들릴 수 있습니다.

- 이 모니터에서는 이 기능을 지원하지 않습니다.

23) P.SIZE

화면의 크기를 조정합니다.

24) SRS

SRS

25) DUAL/MTS

DUAL-

TV시청중 리모컨의 DUAL 버튼 사용으로 방송신호에 따라 STEREO/MONO, DUAL l / DUAL

ll,MONO/NICAM MONO/NICAM STEREO를 사용할 수 있습니다.

MTS-

MTS (Multichannel Television Stereo) 모드를 선택하여 사용할 수 있습니다.

- 이 모니터에서는 이 기능을 지원하지 않습니다.

오디오타입 MTS/S_Mode 초기값

FM 스테레오

MONO MONO 수동 조정

STEREO MONO ↔STEREO

SAP MONO ↔SAP MONO

26) PIP

버튼을 누를 때마다 동시화면이 켜지거나 꺼집니다.

27) SOURCE

동시화면의 입력 비디오 신호를 전환하는 버튼입니다.

28) SWAP

버튼을 누를 때마다 주화면과 부화면이 서로 바뀝니다.

PIP창 안의 이미지가 주 화면에 표시되고 주 화면 이미지가 PIP창에 표시됩니다.

29) SIZE

동시 화면의 크기를 변경합니다.

30) REW

되감기

31) STOP

정지

32) PLAY / PAUSE

실행/멈춤

33) FF

빨리 감기

언어 선택 메인 페이지

모델

제품에 따라 색상 및 형상이 다를 수 있으며 규격내용은 성능개선을 위해 예고없이 변경될 수 있습니다.

제품 연결 및 사용

받침대 설치

참고

•지정된 나사만을 사용하셔야 합니다.

주의

정해진 규격품 이외의 받침대를 사용하여 발생한 불량에 대해서는 당사가 서비스를 책임지지 않습니다.

간이 스탠드 설치

왼쪽 스탠드 오른쪽 스탠드

주의

주의 문구 라벨이 뒷쪽을 향하게 하십시오.

주의

해상도는 제품에 따라 상이할 수 있으므로 최적 해상도는 사용설명서를 참조하기 바랍니다.

케이블 연결

참고

•

DVD, VCR 또는 캠코더와 같은 AV 외부입력 장치가 있을 경우는 AV 장치 연결단자에 연결할 수 있습니다.

안전을 위한 주의사항

제품 설명

제품 연결 및 사용

받침대 설치

케이블 연결

소프트웨어 설치 및 사용

화면조정

문제발생시 해결방안

제품규격

서비스 안내 및 기타

부가 정보

전원만 연결되어 있으면 이 연결만으로도 비디오 시청이 가능합니다.

컴퓨터와 연결하기

1) 전원선을 220V 또는 110V 전용 콘센트에 꽂아 사용하세요.

전원 스위치를 켜세요.

2) 컴퓨터와 모니터를 연결할 수 있는 방법은 3가지입니다.

3가지 연결 가능한 방법 중 하나를 선택해서 연결하세요.

2-1) 그래픽카드에서 D-Sub(아날로그) 출력을 사용할 경우

D-Sub 케이블로 모니터의 RGB 단자와 컴퓨터의 D-Sub 단자를 연결하세요.

2-2) 그래픽카드에서 DVI(디지털) 출력을 사용할 경우

DVI 케이블로 모니터의 DVI(HDCP)단자와 컴퓨터의 DVI 단자를 연결하세요.

2-3) 그래픽카드에서 BNC(아날로그) 출력을 사용할 경우

BNC 케이블로 모니터의 BNC/COMPONENT IN - R, G, B, H, V 단자와 컴퓨터의 D-Sub 단자를 연

결하세요.

3) 소리 연결선을 모니터와 컴퓨터의 사운드카드 스피커 출력 단자에 연결하세요.

참고

•컴퓨터와 모니터 전원을 켭니다.

참고
