Introducción

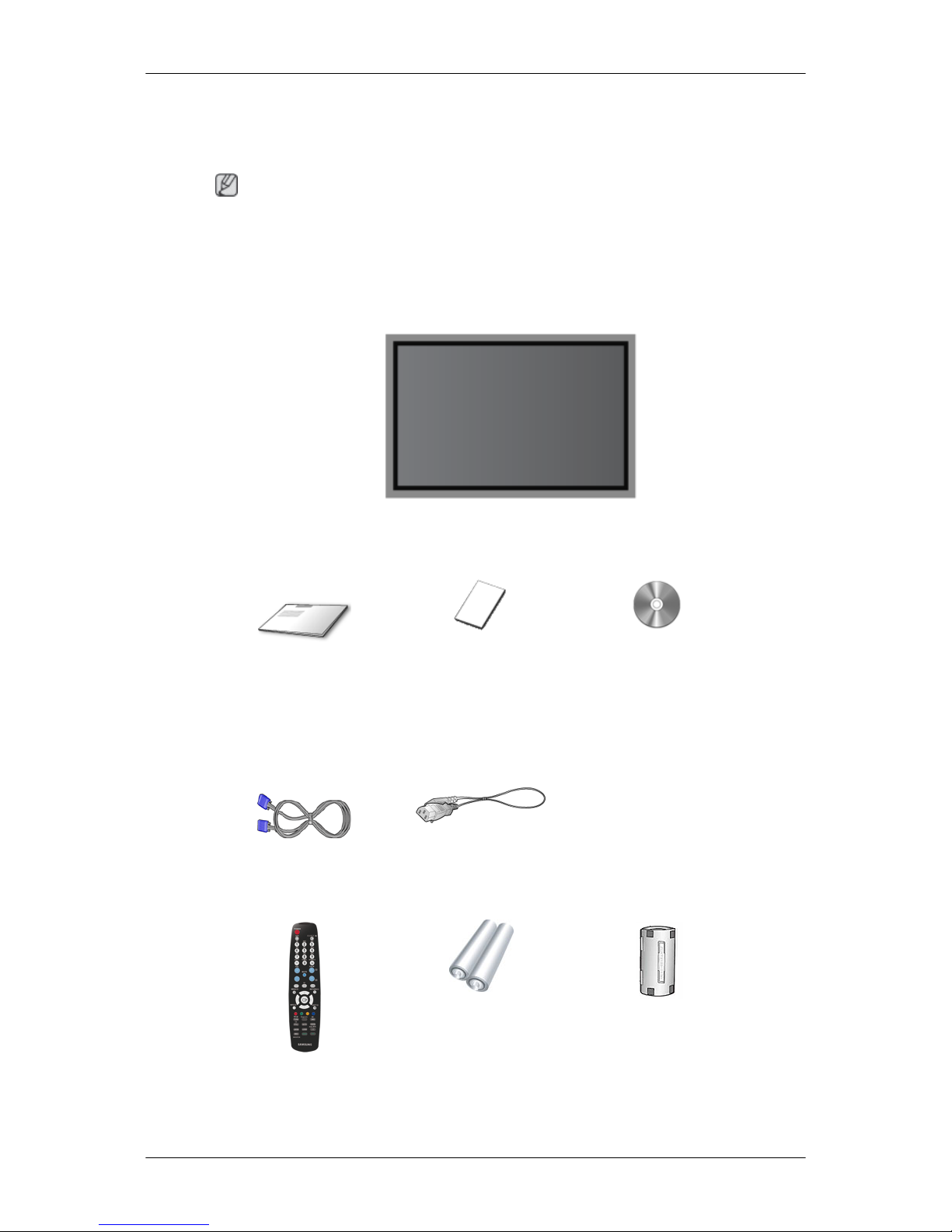

Contenido del embalaje

Nota

Compruebe que los artículos siguientes vengan incluidos con su pantalla PDP.

Si falta alguno, póngase en contacto con su distribuidor.

Póngase en contacto con un distribuidor local para adquirir los artículos adicionales.

Desembalaje

Pantalla PDP

Manuales

Guía de configuración rápida Tarjeta de garantía

(No disponible en todos los

lugares)

Manual del usuario

Cables

Cable D-sub Cable de alimentación

Otros

Mando a distancia Pilas (AAA x 2) Núcleodeferritapara elcable

de alimentación

Otros (No disponible en todos los

lugares) (3301-001305)

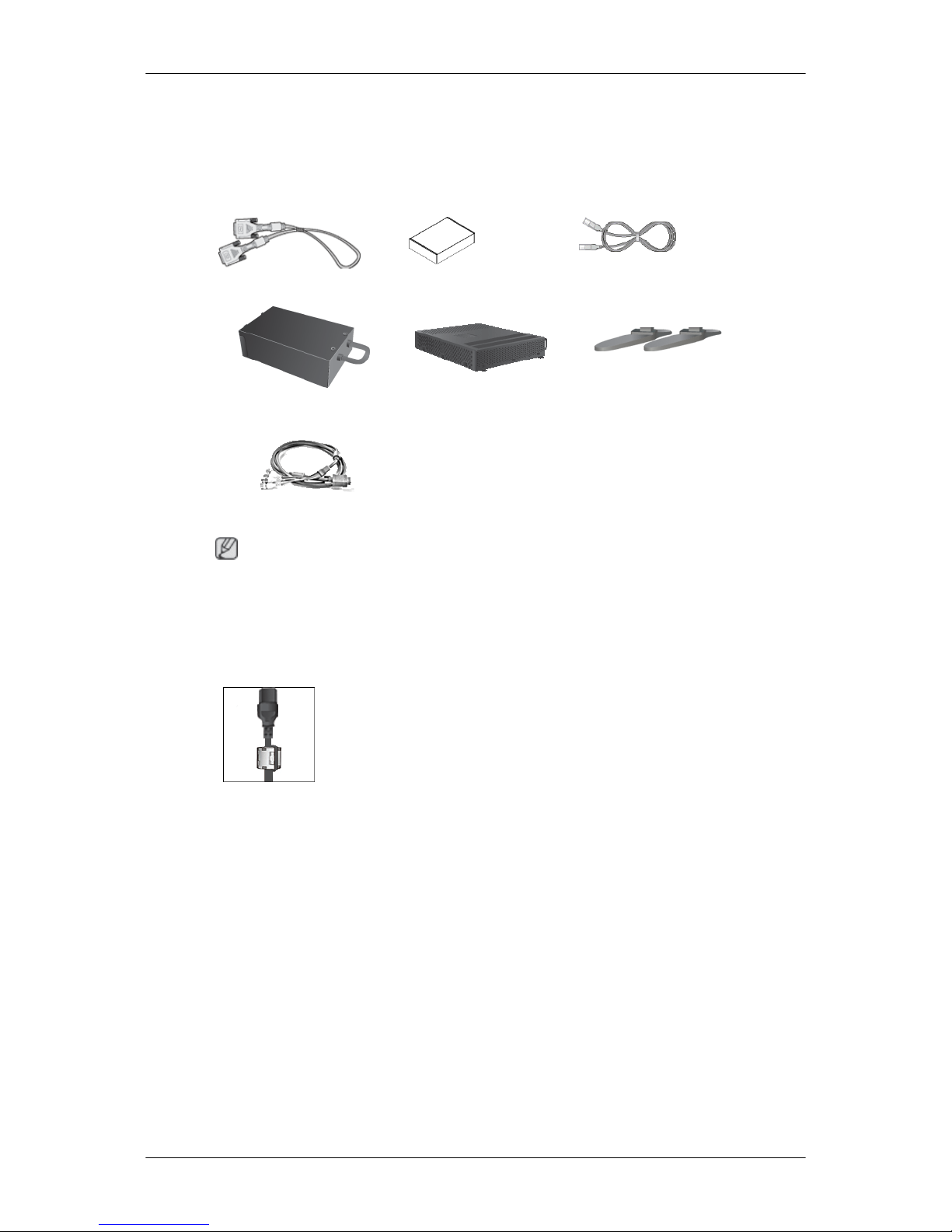

Se vende por separado

Cable de DVI Juego de montaje mural Cable LAN

Caja del sintonizador del tel-

evisor Caja de red Juego de medio soporte

Cable BNC

Nota

•Se pueden adquirir y conectar cajas independientes de red o de sintonizador de TV. Para obtener

información sobre cómo usar éstas, consulte los respectivos manuales del usuario.

•Sólo se puede conectar una caja externa.

Núcleo de ferrita (cable de alimentación)

•El núcleo de ferrita se utiliza para proteger los cables de las interfer-

encias.

•Cuando conecte un cable, abra el núcleo de ferrita y sujételo con un

cable cerca del enchufe.

Introducción

Pantalla PDP

Parte frontal

Botón SOURCE [SOURCE]

Cambia entre los modos PC y Vídeo. El cambio de fuente sólo se permite en los

dispositivos externos conectados a la pantalla PDP a la vez.

[PC] →[DVI] →[AV] →[HDMI] →[MagicInfo] →[TV] →[BNC] →[Com-

ponente]

Nota

•El menú TV está disponible cuando se instala una caja de sintonizador de TV.

•El menú MagicInfo está disponible cuando se ha instalado un receptor de red.

Botón Intro [ ]

Activa un elemento resaltado del menú.

Botón MENU [MENU]

Abre el menú en pantalla y sale del menú. Se usa también para salir del menú de

la pantalla o volver al menú anterior.

- VOL+

Se mueve de un elemento de menú a otro horizontalmente o ajusta los valores

seleccionados del menú. Cuando no haya visualización en la pantalla, pulse el

botón para ajustar el volumen.

SEL

Se mueve de un elemento de menú a otro verticalmente o ajusta los valores selec-

cionados del menú.

/ Cuando no haya visualización en la pantalla, pulse el botón para ajustar el canal.

Botón de encendido [ ]

Utilice este botón para encender o apagar la pantalla PDP.

Introducción

Indicador de encendido

Muestra el modo de ahorro de energía parpadeando en verde

Nota

Para obtener más información respecto a las funciones de ahorro de energía, con-

sulte la sección Ahorro de energía en el manual. Para ahorrar energía, apague la

pantalla PDP cuando no la necesite o cuando la deje sin funcionar durante largos

períodos.

Sensor del mando a distancia

Encare el mando a distancia hacia ese punto de la pantalla PDP.

Parte posterior

Nota

Para obtener información detallada sobre las conexiones de los cables, consulte Conexión de los cables

en Configuración. La configuración de la parte posterior de la pantalla PDP puede variar ligeramente

según el modelo de pantalla PDP.

POWER

El cable de alimentación se enchufa en la pantalla

PDP y en el enchufe de la pared.

Introducción

BNC/COMPONENT OUT [R/PR , G/Y , B/

PB , H , V] (BNC/ Terminal de conexión de com-

ponentes(salida))

Conexión BNC (PC analógico): conexión de los

puertos R, G, B, H, V

Conexión de componentes: conexión de los pu-

ertos PR, Y, PB

BNC/COMPONENT IN [R/PR , G/Y , B/PB ,

H , V] (BNC/ Terminal de conexión de compo-

nentes(entrada))

RS232C OUT/IN (Puerto serie RS232C)

Puerto de programa MDC (Control de visualiza-

ción múltiple)

DVI/PC/HDMIIN[DVI/PC/HDMIAUDIO

IN] (PC/DVI/HDMI Terminal de conexión para

el audio (entrada)

DVI / PC / HDMI IN [HDMI]

Conecte el terminal HDMI de la parte posterior

de la pantalla PDP con el terminal HDMI del dis-

positivo de salida digital mediante un cable

HDMI.

DVI / PC / HDMI IN [RGB](Terminal de

conexión para vídeo PC)

Mediante un cable D-Sub (D-Sub de 15 patillas)

- Modo PC (PC analógico)

DVI / PC / HDMI IN [DVI] (Terminal de

conexión para vídeo PC)

MedianteuncableDVI(DVI-DaDVI-D)-Modo

DVI (PC digital)

DC OUT [5V/1.5A]

Conecte al conector POWER de la caja de un sin-

tonizador de TV o de red.

AV IN [VIDEO]

Introducción

Conecte el terminal [ VIDEO ] del monitor y el

terminaldesalidadevídeodeldispositivoexterno

con un cable de vídeo.

AV/COMPONENT AUDIO IN [L- AUDIO -

Conecte el puerto del DVD, VCR (decodificador

DVD/DTV) al puerto [ L- AUDIO - R ] de la

pantalla PDP.

AUDIO OUT [L- AUDIO - R]

Terminal de salida del auricular.

Kensington Lock

El bloqueo Kensington es un dispositivo que se

utiliza para fijar físicamente el sistema cuando se

utiliza en un sitio público. El dispositivo de blo-

queo debe adquirirse por separado. El aspecto y

el método de bloqueo pueden variar respecto a la

ilustración, según el fabricante. Consulte el man-

ualqueseproporcionacon elbloqueoKensington

para un uso adecuado. El dispositivo de bloqueo

debe adquirirse por separado.

Nota

La ubicación del bloqueo Kensington puede ser

diferente, según su modelo.

Uso del bloqueo antirrobo Kensington

1. Inserteel dispositivode bloqueoen la ranura

Kensington del monitor y gírelo en el

sentido del bloqueo .

2. Conecte el cable de bloqueo Kensington.

3. Fije el bloqueo Kensington a una mesa o un

objeto de oficina pesado.

Nota

Consulte Conexión de los cables para obtener más información acerca de los cables de conexión.

Mando a distancia

Nota

El rendimiento del mando a distancia puede resultar afectado por un televisor u otro dispositivo elec-

trónico que funcionen cerca de la pantalla PDP, provocando un mal funcionamiento debido a las

interferencias con la frecuencia.

Introducción

POWER

OFF

Botones numéricos

Botón DEL

+ VOL -

MUTE

TV/DTV

INFO

Botones de colores

TTX/MIX

STILL

AUTO

S.MODE

MDC

LOCK

SOURCE

ENTER/PRE-CH

CH/P

D.MENU

GUIDE

RETURN

Botones arriba/abajo, derecha/izquierda

EXIT

SRS

MagicInfo

P.MODE

DUAL/MTS

PIP

SWAP

1. POWER Enciende el producto.

2. Off Apaga el producto.

3. Botones numéricos Púlselo para cambiar el canal.

Introducción

4. Botón DEL El botón "-" funciona sólo para DTV. Se utiliza para seleccionar

MMS (multicanal) para un DTV.

5. + VOL - Ajusta el volumen de audio.

6. MUTE Hace una pausa (silencia) temporalmente la salida de audio. Se

muestra en la esquina inferior izquierda de la pantalla. El audio se

reanuda si se pulsa MUTE o - VOL + en el modo de silencio.

7. TV/DTV Selecciona directamente los modos de TV y DTV.

8. MENU Abreelmenúenpantallaysaledelmenúocierraelmenúdeajuste.

9. Activa un elemento resaltado del menú.

10. INFO La información actual de la imagen aparece en la esquina superior

izquierda de la pantalla.

11. Botones de colores Púlselo para agregar o borrar canales y para guardarlos en la lista

de canales favoritos del menú “Lista de canales”.

12. TTX/MIX Los canales de televisión proporcionan servicios de información

escrita a través del teletexto.

- Botones del teletexto

Para obtener más información > TTX / MIX

13. STILL Pulse el botón una vez para congelar la pantalla. Vuelva a pulsarlo

para descongelarla.

14. AUTO Ajusta la pantalla automáticamente en el modo PC. Cuando se

cambia la resolución en el panel de control, la función se ejecuta

automáticamente.

15. S.MODE Cuando se pulsa este botón, se muestra el modo actual en la parte

central inferior de la pantalla. La pantalla PDP cuenta con un am-

plificador estéreo de alta fidelidad incorporado. A continuación,

vuelva a pulsar el botón para pasar los modos preconfigurados

disponibles. ( Estándar →Música →Película →Diálogo →

Personal )

16. MDC Botón de lanzamiento rápido de MDC.

17. LOCK Activa o desactiva todas las teclas del funciones del mando a dis-

tancia y de la pantalla PDP excepto los botones de encendido y

LOCK.

18. SOURCE Pulse el botón para cambiar la SOURCE de la señal de entrada.

El cambio de SOURCE sólo se permite en dispositivos externos

conectados al monitor a la vez.

19. ENTER/PRE-CH Este botón se utiliza para volver al canal anterior inmediatamente.

20. CH/P En el modo TV, selecciona los canales de TV.

21. D.MENU Pantalla del menú DTV

Introducción

22. GUIDE Pantalla de la guía electrónica de programas (EPG).

23. RETURN Vuelve al menú anterior.

24. Botones arriba/abajo, dere-

cha/izquierda Se mueve de un elemento de menú a otro horizontalmente, verti-

calmente o ajusta los valores seleccionados del menú.

25. EXIT Sale de la pantalla del menú.

26. SRS Selecciona el modo SRS TruSurround XT.

27. MagicInfo Botón de lanzamiento rápido de MagicInfo .

28. P.MODE Cuando se pulsa este botón, se muestra el modo de imagen actual

en la parte central inferior de la pantalla.

AV / HDMI / TV / Componente : P.MODE

La pantalla PDP tiene cuatro ajustes de imagen automáticos esta-

blecidos previamente en la fábrica. A continuación, vuelva a

pulsar el botón para pasar los modos preconfigurados disponibles.

( Dinámico →Estándar →Película →Personal)

PC / BNC / DVI / MagicInfo

MagicBright es una función que proporciona el entorno de visu-

alización óptimo, dependiendo del contenido de la imagen que se

esté viendo. A continuación, vuelva a pulsar el botón para pasar

los modos preconfigurados disponibles. (Ocio →Internet →

Texto→Personal )

29. DUAL/MTS DUAL-

Mientras se ve la televisión se pueden activar STEREO/MONO,

DUALl /DUAL lly MONO/NICAMMONO/NICAMSTEREO,

según el tipo de emisión, con el botón DUAL del mando a dis-

tancia.

MTS-

Puede seleccionar el modo MTS (Multichannel Television Ster-

eo).

Tipo de audio Modo MTS/S Predeterminado

FM estéreo Mono Mono Cambio manual

Estéreo Mono ↔Estéreo

SAP Mono ↔SAP Mono

30. PIP Cada vez que se pulsa el botón, se muestra una pantalla PIP.

- Esta función no está operativa en esta pantalla PDP.

31. SWAP Intercambia el contenido de la imagen PIP y la principal. La im-

agen de la ventana PIP se muestra en la pantalla principal y la

imagen de la pantalla principal se muestra en la ventana PIP.

- Esta función no está operativa en esta pantalla PDP.

Introducción

Altri manuali per SyncMaster P42HP

Questo manuale è adatto per i seguenti modelli

Indice

Altri manuali Samsung Monitor

Samsung

Samsung SyncMaster P63FP Guida utente

Samsung

Samsung SYNCMASTER DP14LS Manuale utente

Samsung

Samsung SyncMaster 2243NW Manuale utente

Samsung

Samsung SyncMaster 761BF Manuale utente

Samsung

Samsung 955DF - SyncMaster 955 DF Manuale utente

Samsung

Samsung SyncMaster 460TS-3 Manuale di installazione e funzionamento

Samsung

Samsung SyncMaster 305TPLUS Manuale utente

Samsung

Samsung 400FX - SyncMaster - 40" LCD Flat Panel... Manuale utente

Samsung

Samsung 916V - SyncMaster - 19" LCD Monitor Manuale utente

Samsung

Samsung SyncMaster 941MW Manuale utente

Samsung

Samsung SyncMaster P2070H Manuale utente

Samsung

Samsung 970P - SyncMaster - 19" LCD Monitor Manuale utente

Samsung

Samsung SyncMaster 96B Manuale utente

Samsung

Samsung 400PXN - SyncMaster - 40" LCD Flat Panel... Manuale utente

Samsung

Samsung U28R550UQR Manuale utente

Samsung

Samsung S27A60 Series Manuale utente

Samsung

Samsung SyncMaster 460UT Manuale utente

Samsung

Samsung 65" 650TS Interactive Whiteboard LCD Manuale utente

Samsung

Samsung SMT-4011 Manuale utente

Samsung

Samsung SMT-4030 Manuale utente

Samsung

Samsung SyncMaster 700p PLUS CSH7839L Manuale utente

Samsung

Samsung SyncMaster 2053NW Manuale utente

Samsung

Samsung SyncMaster PX2370 Manuale utente

Samsung

Samsung SyncMaster 743B Manuale utente

Manuali Monitor popolari di altre marche

Linear Acoustic

Linear Acoustic LQ-1000 Manuale utente

AOC

AOC I2579V Manuale utente

Gateway

Gateway FPD1520 Manuale utente

Furuno

Furuno Mu 120c Manuale utente

Asus

Asus VB171D - 17" LCD Monitor Manuale utente

Dell

Dell S2230MX Istruzioni utente

Philips

Philips 107C64 Manuale utente

Dell

Dell S2409WFP Manuale utente

EverFocus

EverFocus EN-7517E Manuale utente

Panasonic

Panasonic TH152UX1 - 152" PLASMA TV Manuale utente

Dell

Dell Precision 7680 Manuale di istruzioni

LG 50PM1M - - 50" Plasma Panel Manuale utente

Bosch

Bosch DDU 9 Manuale utente

Acer

Acer A231HL Manuale utente

Philips

Philips 86BDL4152T Manuale utente

NEC

NEC AccuSync LCD5V Manuale utente

Emay

Emay SleepO2 Manuale utente

IBM

IBM 6360 Istruzioni per l'installazione
