CEILING MOUNT BRACKET
SBR-100DCM
User's Manual
Benutzerhandbuch
Manuel de l'utilisateur
Manual de usuario
사용설명서
AB68-00187A
PRINTED IN KOREA
GB
D
F
E
C
J
K
2
GB
1
180mm or above
Ceiling
40mm or less

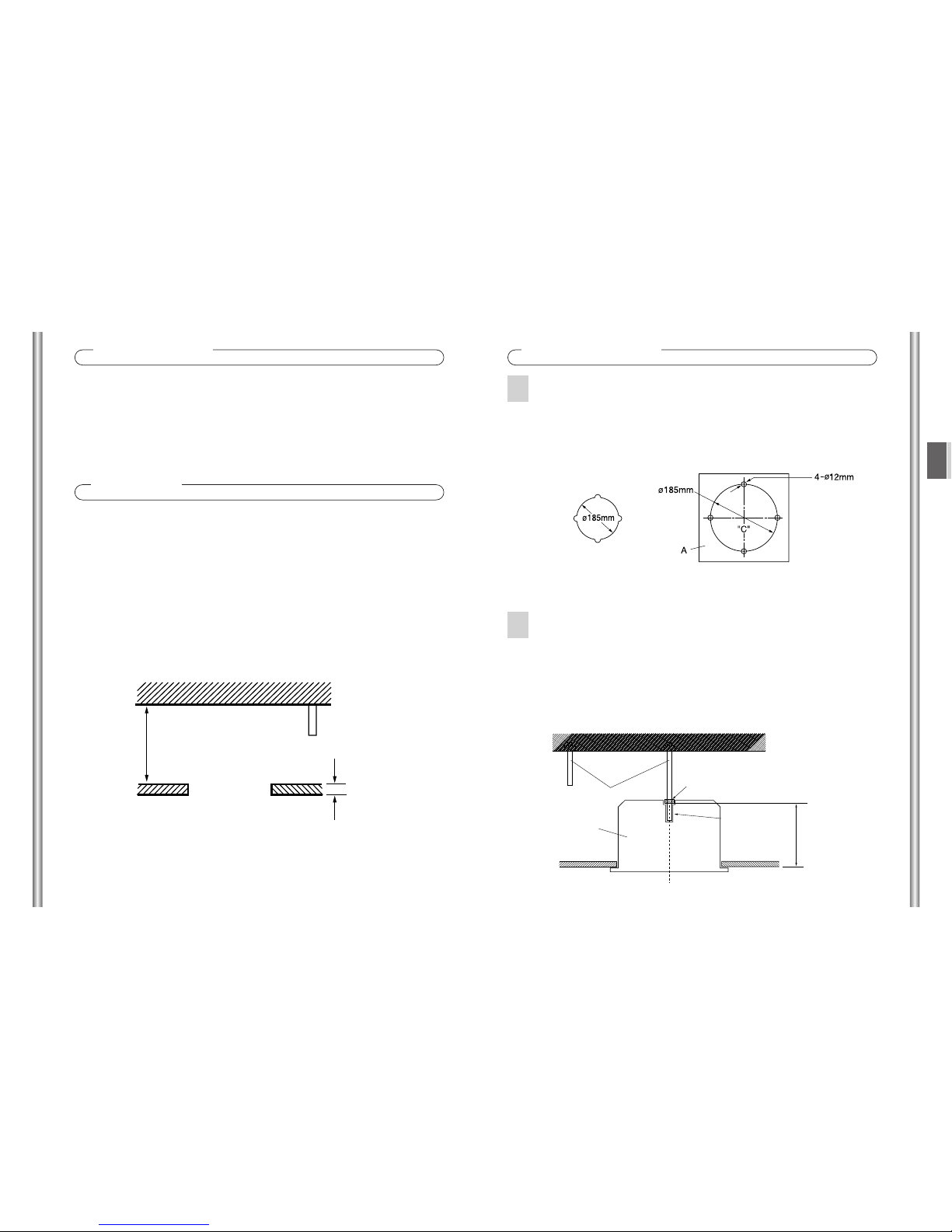

Overview
CEILING MOUNT BRACKET for camera to be installed on the
ceiling.
SBR-100DCM is a bracket to be used in installing SmartDome
Camera on a double-layered ceiling.
Notice
•Make sure that the place for installation can stand the weight of about 4kg of the
SmartDome Camera before making installation.
•Install the device in the spot where more than 180mm in space is provided above the
ceiling board.
•It can be installed only when the ceiling board is more than 40mm thick.
•Make sure to use a safety wire that can prevent falling.
•When you install the camera on the bracket, be sure to use the fixing screw which is
provided with the bracket.
Installation
Drill holes using the template A.
1. First drill 4 holes in ø12.
2. Remove the central part of the template (
“C”).
3.Drill a hole in ø185.
The shape of the hole is as follows:
Install two anchor bolts on the concrete ceiling.
1. Install one in the center the hole of ø185.
• Determine the length of the anchor bolt using the template B (accessory).
• Apply a nut to the anchor bolt using template B (accessory) and determine
the location.
2. Tighten another anchor bolt (2) as shown on the following drawing.
1
2
(2) (1)
"D"
158mm
"E"
Template
Anchor bolt
Template B
Ceiling board
34
GB

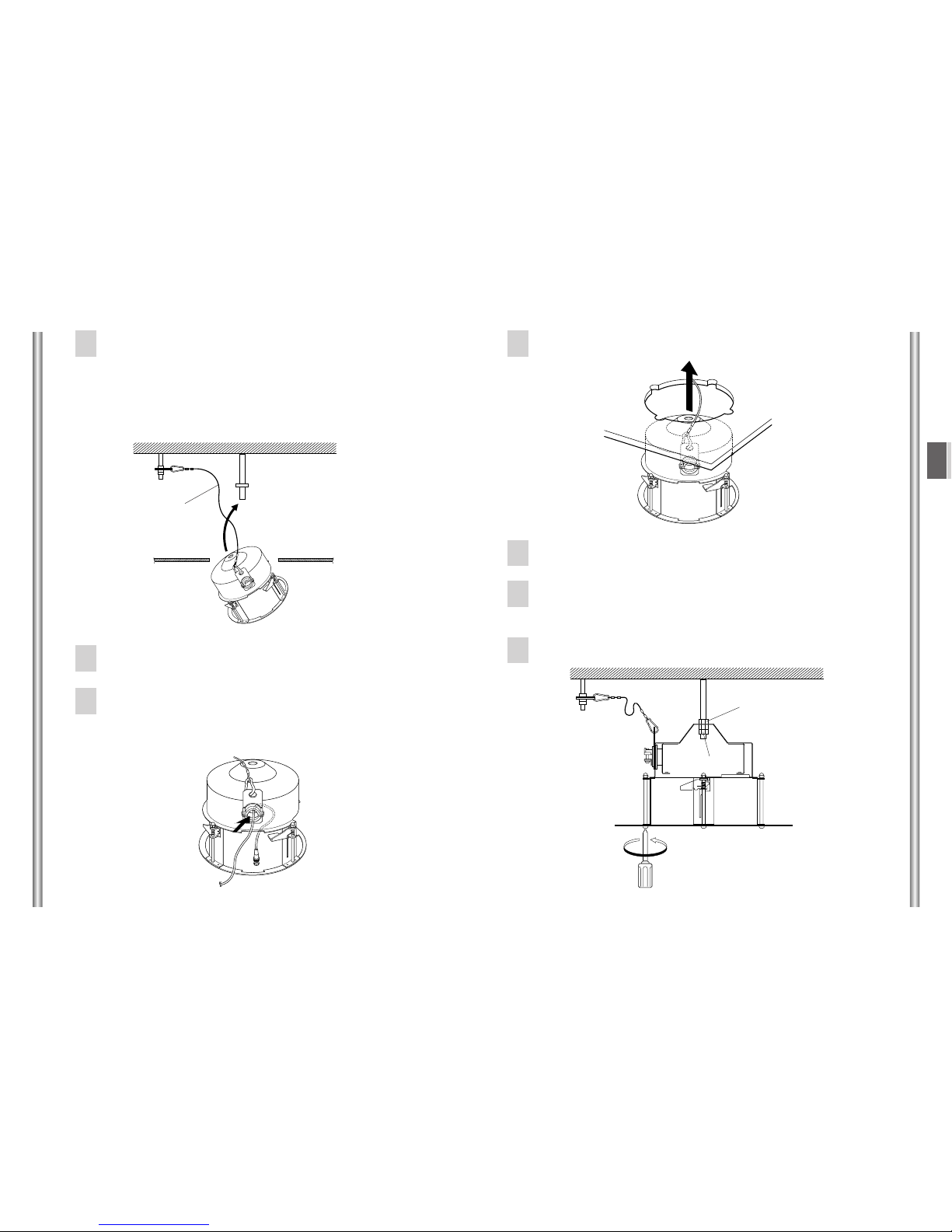

Install the safety wire to the anchor bolt (2) in the
following sequence.
1. Apply a nut to the anchor bolt.
2. Fix the safety bracket into the anchor bolt.
3. Apply two nuts to the anchor bolt.
4. Hook and insert a safety wire into the safety bracket.
Hook and insert the other end of the safety wire into the
CEILING MOUNT BRACKET.
Insert the cable of the camera power, video output,
communication and others through the holes on the
side of the bracket.
Put the bracket through the hole into the ceiling.
Hook and insert the CEILING MOUNT BRACKET to anchor
bolt (1).
Turn four screws clockwise for bracket fixing included in
the CEILING MOUNT BRACKET to fix the bracket to the
ceiling board.
Make sure to apply two nuts to the anchor bolt (1).
3
4
5
6
7
8
9
Safety wire
Nut
Turn clockwise
Nut
56
GB

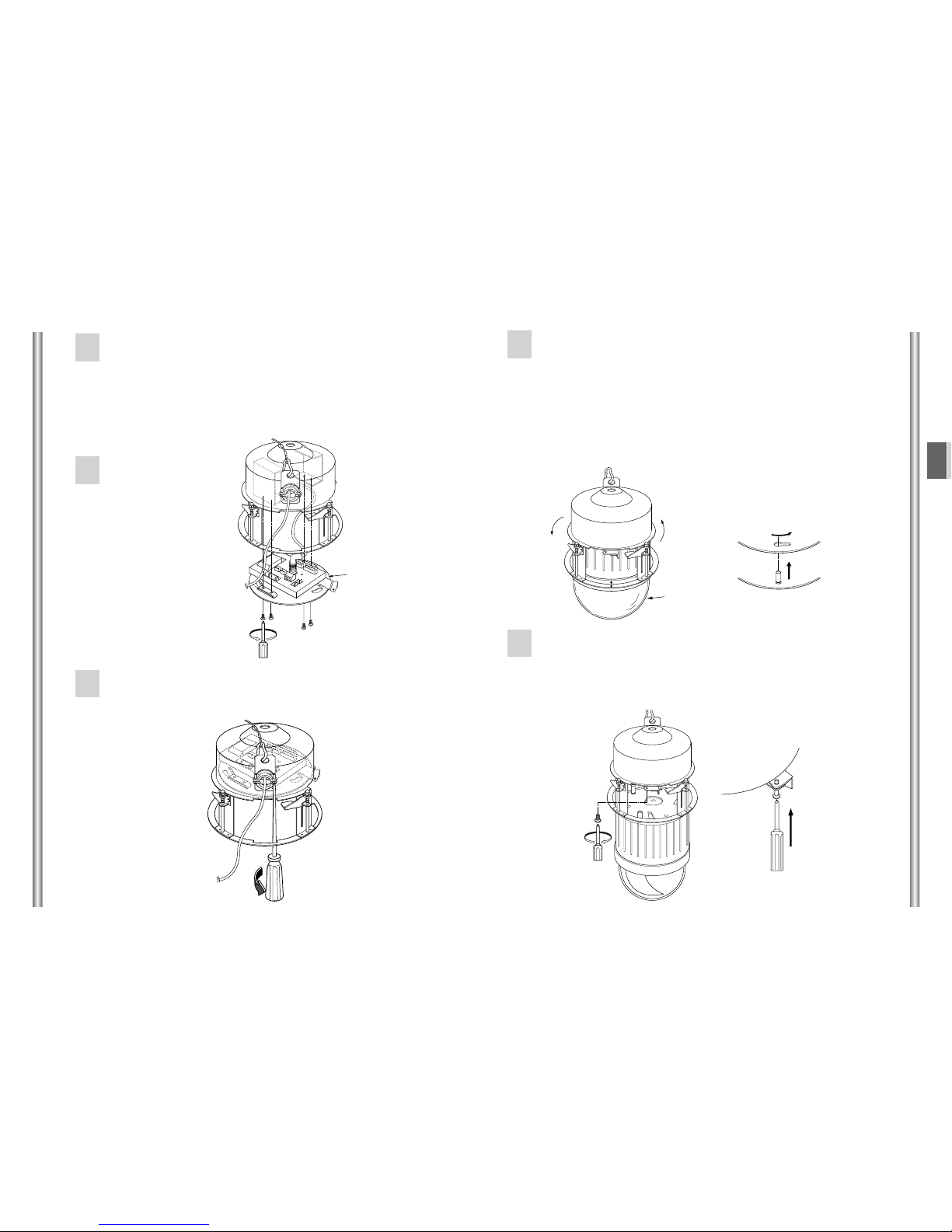

Connect camera's power cable, video output cable,
communication cable, etc to the camera adapter.
Use L-shaped BNC adapter when connecting video
output cable.
(Refer to the User's Manual for the SmartDome Camera
for detailed explanation on how to connect.)
Put cables in place
properly and fix it to
the bracket using
4 screws (M4 x 8).
Put power cable and video output cable in place
properly and fix it using screws for fixing the cable
found in the bracket.
10
11
12
Camera
Adapter
13
2
1
Match the arrow mark found in the CEILING MOUNT
BRACKET and its counterpart in the SmartDome camera
and insert three extruded parts on the back of the
camera to three holes on the camera adapter and rotate
it to 15 degree counterclockwise.
(Make sure that you hear the sound indicating that they
are properly connected and check whether the level lock
returned to the original position.)
Make sure to attach camera body to the camera adapter
using a screw (BH M x L8) provided in the package.
※To detach the camera from the camera adapter, loosen the screw (BH M3
×L8) first. Turn the level lock clockwise using a long tool like a driver and in
this condition turn the camera counterclockwise and pull it downward.
15 degree
DOME
Camera adapter
Camera
14
7
15

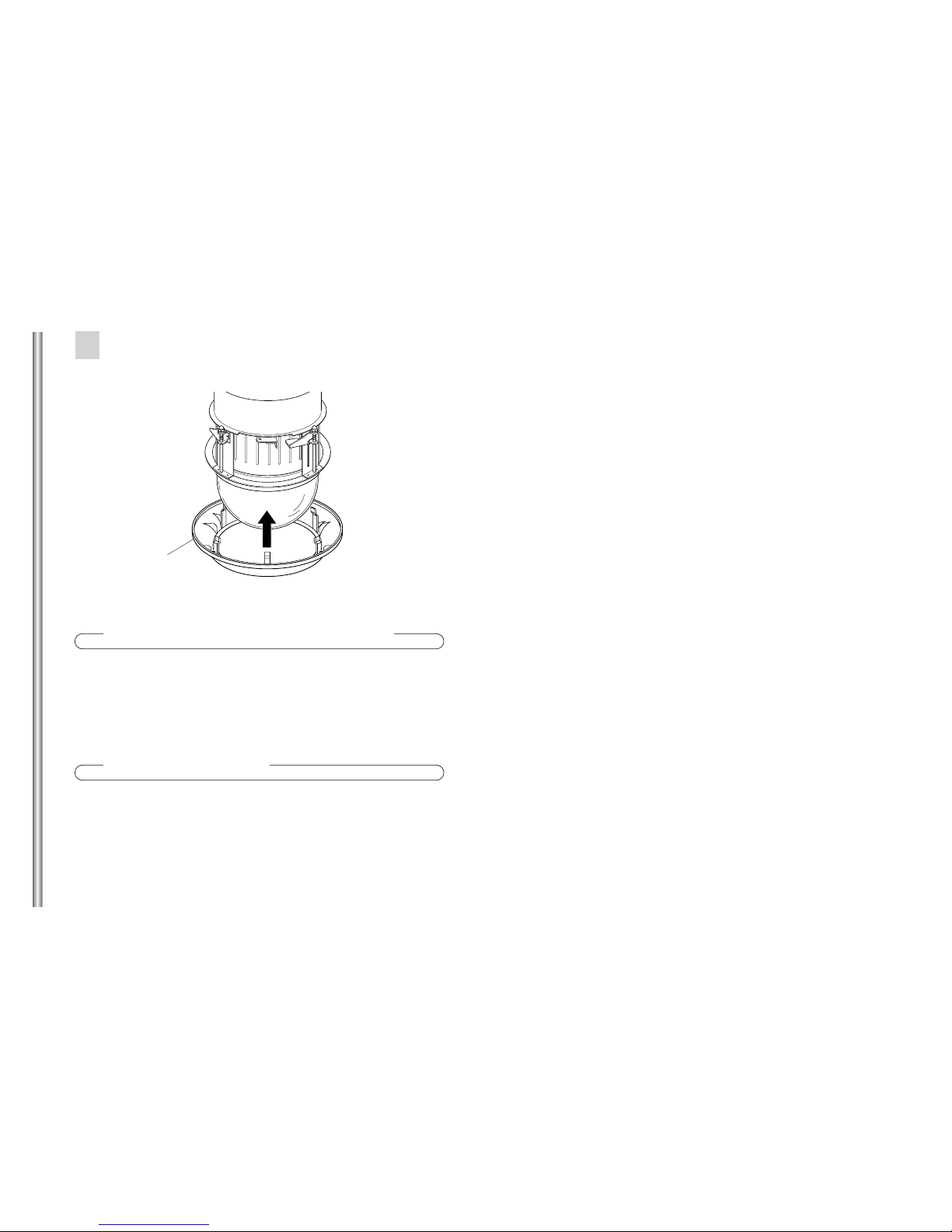

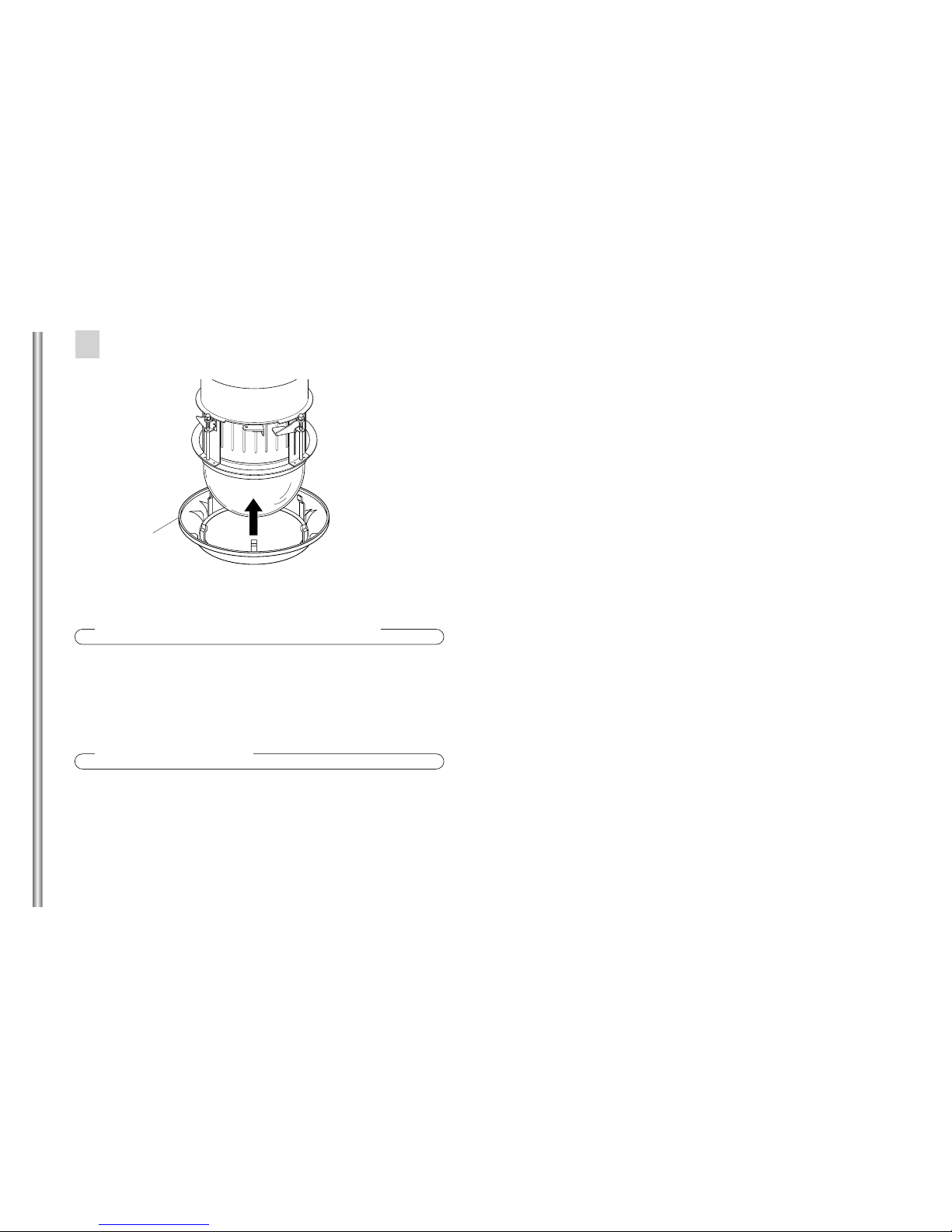

Insert the cover body to the dome part of the camera to
complete assembly.
Product Specifications
Temperature for use: -10°C ~ 50°C
Size: ø 196××165(H)
Weight: 700g
Accessories
Safety wire .......................................... 1
Safety bracket .................................... 1
Template A .......................................... 1
Template B .......................................... 1
L-shaped BNC adapter ..................... 1
Cover body
DECKENHALTERUNGSTRÄGER
SBR-100DCM
Benutzerhandbuch
2
D
1
180 mm oder höher
Decke
40 mm oder weniger

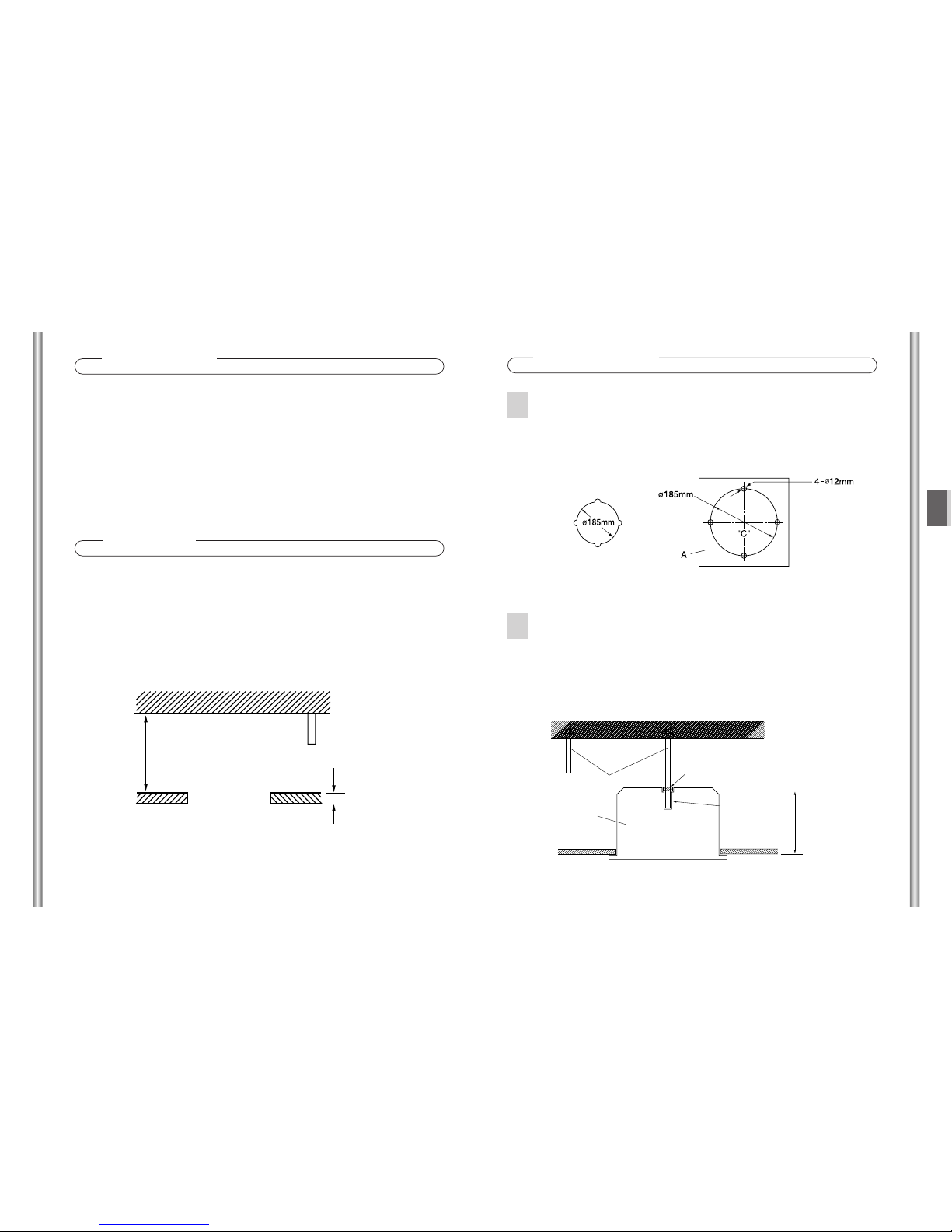

Überblick
Deckenhalterung für Kameras zum installieren an der Decke.
SBR-100DCM ist ein Träger der benutzt wird um die SmartDome Kamera an einer
abgehangenen Decke zu befestigen.
Notizen
•Stellen Sie vor der Installation sicher, dass der Installationsplatz das Gewicht der SmartDome Kamera von
ungefähr 4 kg aushält.
•Installieren Sie das Gerät an einem Ort, wo mehr als 180 mm Platz über der Deckenplatte bereitstehen.
•Es kann nur installiert werden, wenn die Deckenplatte dicker als 40 mm ist.
•Stellen Sie sicher, dass Sie eine Sicherheitsleine benutzen, um ein herunterfallen zu verhindern.
•Wenn Sie die Kamera am Träger installieren, gehen Sie sicher, die Schrauben zu benutzen, welche mit
dem Träger geliefert wurden.
Installation
Bohren Sie Löcher unter Benutzung der Vorlage 1.
1. Bohren Sie erst 4 Löcher mit einem Durchmesser von 12 mm
2. Entfernen Sie den Mittelteil des Vorlage (“C“)
3. Bohren Sie ein Loch mit 185 Durchmesser
Die Form der Löcher ist folgende:
Installieren Sie zwei Ankerbolzen an der Betondecke
1. Installieren Sie einen in der Mitte mit dem Loch von 185 Durchmesser
• Stellen Sie die Länge des 1. Bolzens fest, indem Sie Vorlage B (Zubehörteil) benutzen.
• Bringen Sie eine Schraube am Ankerbolzen unter Benutzung der Vorlage B (Zubehöteil) an und
stellen Sie den Platz fest.
2. Befestigen Sie den anderen Ankerbolzen (2) wie in der folgenden Zeichnung.
1
2
(2) (1)
"D"
158mm
"E"
Template
Ankerbolzen
Vorlage B
Deckenplatte
34
D

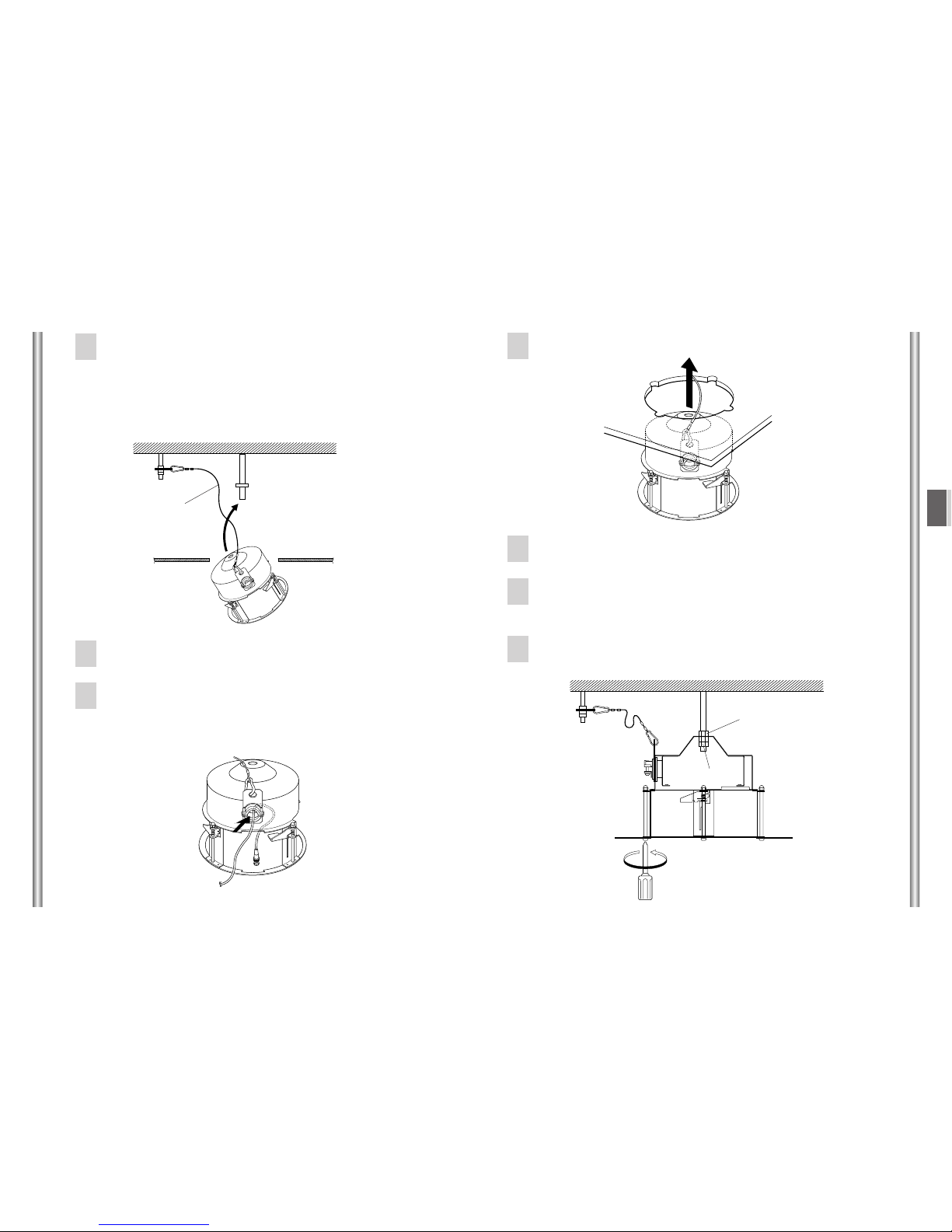

Installieren Sie die Sicherheitsleine zum Ankerbolzen (2) in der
folgenden Reihenfolge:
1. Bringen Sie eine Schraube am Ankerbolzen an.
2. Befestigen Sie den Sicherheitsträger an der Ankerhalterung.
3. Bringen Sie zwei Schrauben am Ankerbolzen an.
4. Haken und setzen Sie eine Sicherheitsleine in den Sicherheitsträger ein.
Haken und setzen Sie das andere Ende der Sicherheitsleine in den
Deckenhalterungsträger ein.
Ziehen Sie das Kabel der Kamerastromversorgung, Videoausgang,
Steuerleitung und anderen Teile durch die Löcher an der Seite des
Trägers.
Setzen Sie den Träger durch das Loch in der Decke.
Haken und setzen Sie den Deckenhalterungsträger am Ankerbolzen (1)
ein.
Drehen Sie die 4 Schrauben im Uhrzeigersinn in die im
Deckenhalterungsträger befindliche Trägerhalterung, um den Träger an
der Wandplatte zu befestigen.
Gehen Sie sicher, dass Sie 2 Schrauben am Ankerbolzen (1) befestigt
haben.
3
4
5
6
7
8
9
Sicherheitsleine
Nut
Drehen Sie die Schrauben im Uhrzeigersinn.
Nut
56
D

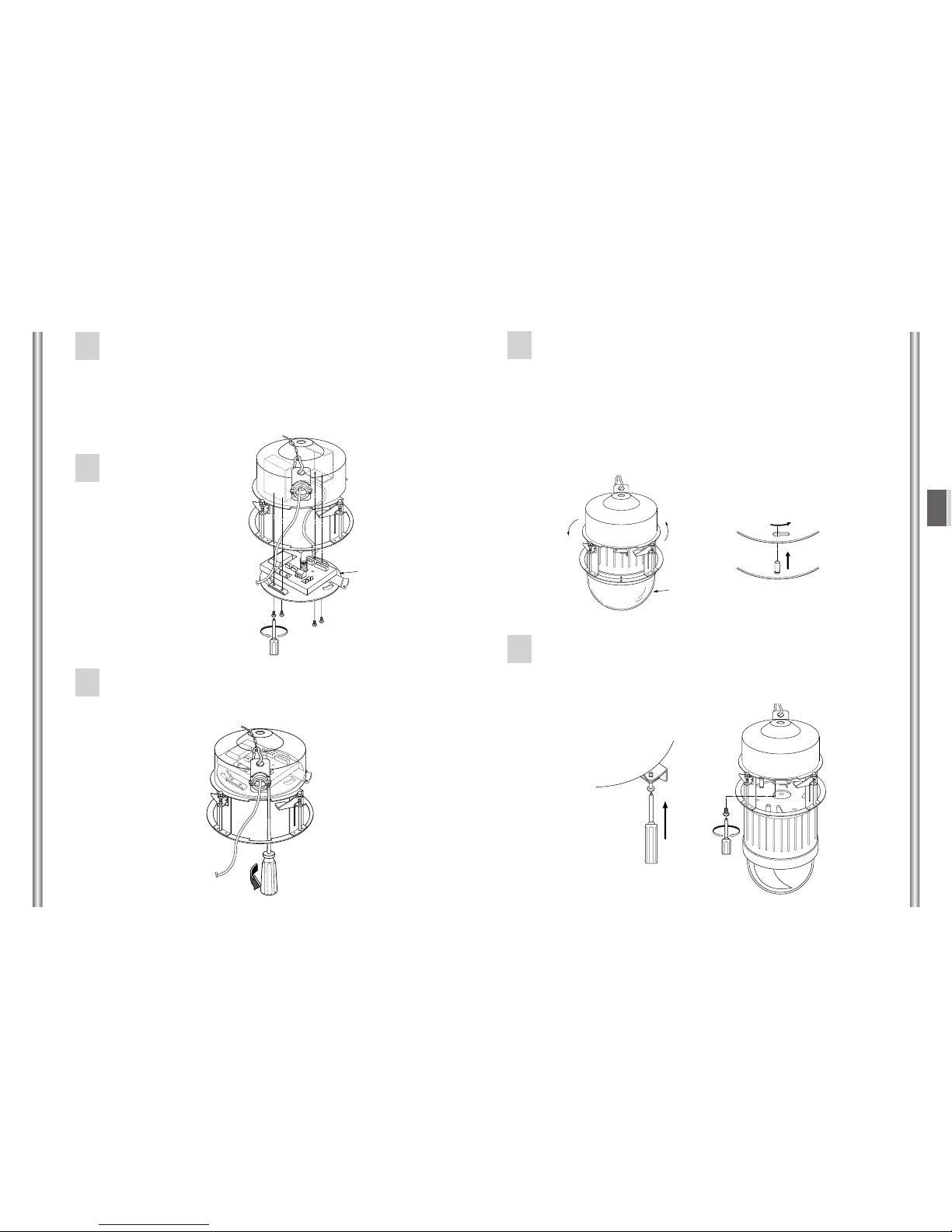

Verbinden Sie die Stromkabel der Kamera, Videoausgangskabel,
Steuer etc. mit dem Kameraadapter.
Benutzen Sie einen L-förmigen BNC Adapter wenn Sie das
Videoausgangskabel verbinden.
(Benutzen Sie das Benutzerhandbuch der SmartDome Kamera für
detaillierterer Erklärungen zu den Verkabelungen)
Legen Sie die Kabel
ordnungsgemäß an
die richtige Stelle und
befestigen Sie diese am
Träger mit Hilfe der
4 Schrauben. (M4x8)
Legen Sie das Stromkabel und Videoausgangskabel ordnungsgemäß
an die richtige Stelle und befestigen Sie es mit Hilfe der Schrauben,
damit Sie das Kabel am Träger befestigen können.
10
11
12
Kameraadapter
13
2
1
Gleichen Sie die Pfeilstellung, welche Sie im
DECKENHALTERUNGSTRÄGER und seinem Gegenstück gefunden haben,
ab und setzen Sie es in die SmartDome Camera mit den 3 durchgedrückten
Teilen an den hinteren Teil der Kamera zu den 3 Löchern am Kameraadapter
und drehen Sie es 15° gegen den Uhrzreigersinn.
(Gehen Sie sicher das Sie das Geräusch hörenwas sicherstellt das das
Gerät ordnungsgemäß befestigt ist und prüfen Sie ob der waagerechte
Verschluß in seine Ausgangsposition zurückgekehrt ist.)
Gehen Sie sicher das Sie das Kameragehäuse mit den beigefügten
Schrauben (BH M3 x L8) am Adapter befestigen.
•
Um die Kamera wieder vom Adapter zu entfernen, lockern Sie zuerst die Schrauben. Drehen Sie den
waagerechten Verschlußim Uhrzeigersinn mit der Hilfe eines langen Schraubenziehersund drehen Sie in
diesem Zustand die Kamera im gegengesetzten Uhrzeigersinn und ziehen Sie sie nach unten.
15°
DOME
Kameraadapter
Kamera
14
7
15
Für eine komplette Montage setzen Sie das Außenghäuse an den
Kuppelteil der Kamera.
Produktspezifikationen
Benutzungstemperaturbereich: -10°C – 50°C
Größe: Durchmesser 196x165 (H)
Gewicht: 700 g
Zubehörteile
Sicherheitsleine .............................................. 1
Sicherheitsträger ............................................ 1
Vorlage A ......................................................... 1
Vorlage B ......................................................... 1
L-förmiger BNC Adapter ............................... 1
Außengehäuse
