Samsung SV-A120G Manuale utente

VIDEO CASSETTE RECORDER

SV-A120G/SVR-600

SV-A140G/SVR-605

SERVICE

SV-A120G/SVR-600

SV-A140G/SVR-605

Manual

VIDEO CASSETTE RECORDER CONTENTS

PAL

For mechanical disassembly and adjustment, refer to the “Mechanical Manual”

(DX7-R/RC, DX8-R/RC AC68-20316A).

1. Precautions

2. Reference Information

3. Product Specifications and

Comparison Chart

4. Disassembly and Reassembly

5. Alignment and Adjustment

6. Exploded View and Parts List

7. Electrical Parts List

8. Block Diagrams

9. PCB Diagrams

10. Wiring Diagram

11. Schematic Diagrams

© Samsung Electronics Co., Ltd. MAY. 1997 AC68-20353A

Schematic Diagrams

Samsung Electronics 11-3

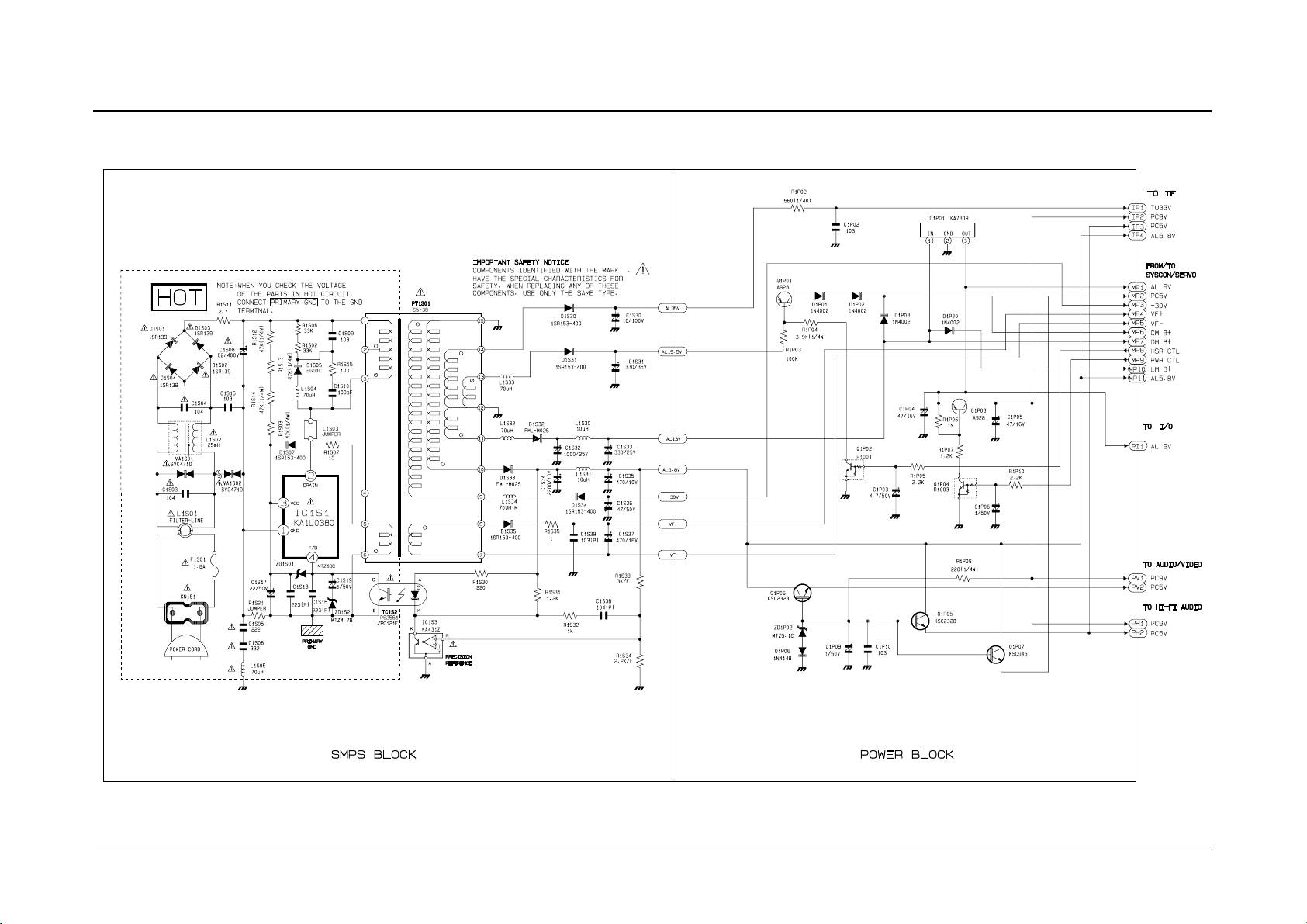

11-1 S.M.P.S/POWER

Schematic Diagrams

11-4 Samsung Electronics

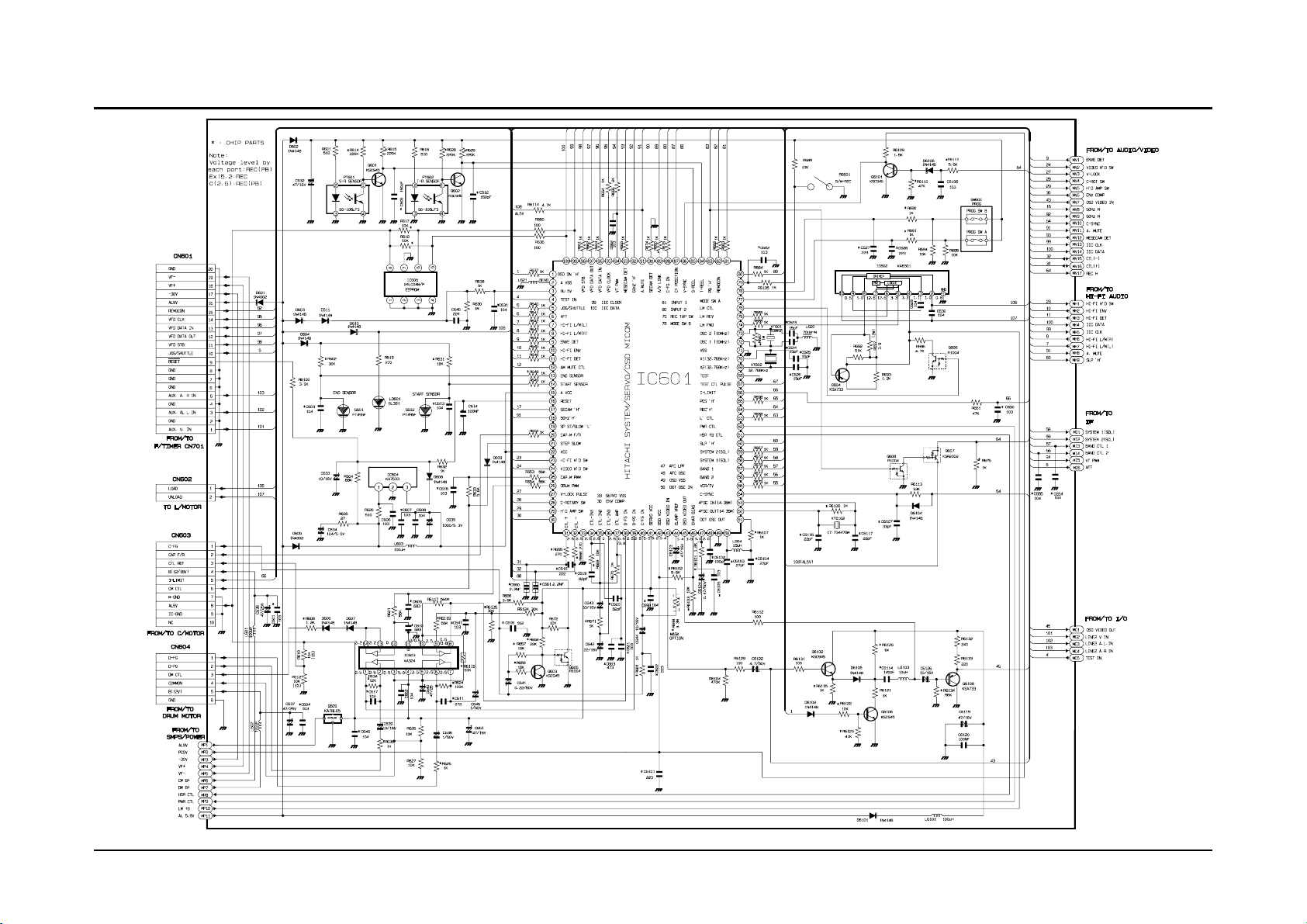

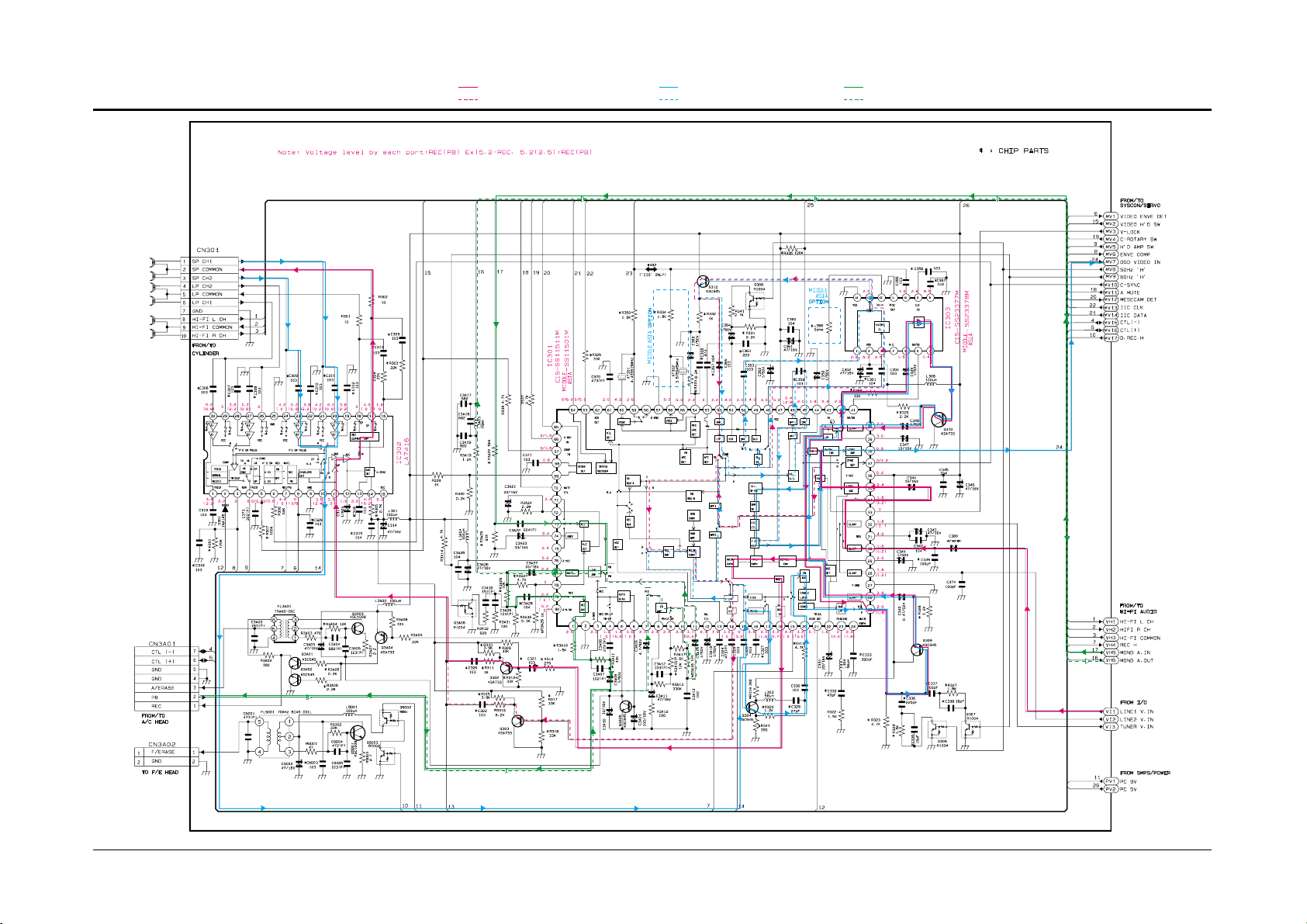

11-2 System Control/Servo

Schematic Diagrams

Samsung Electronics 11-5

11-3 Audio/Video

!"#$%$&!'#"((

!"#$#$&!'#"((

&)$%$&!'#"((

&)$#$&!'#"((

!"#$*+,"-!$-./+'

&)$*+,"-!$-./+'

Schematic Diagrams

11-6 Samsung Electronics

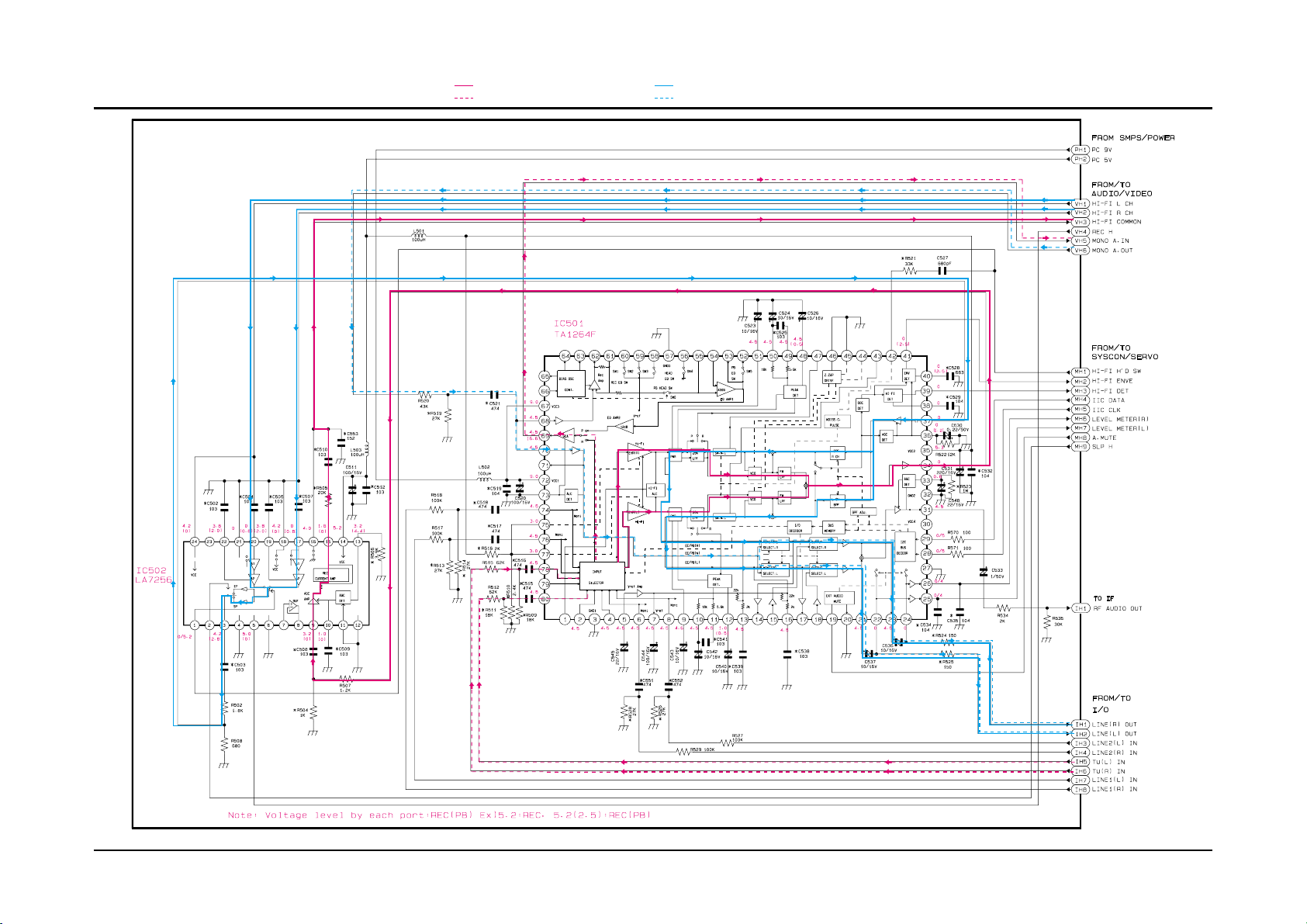

11-4 Hi-Fi Audio

!"#$0+12+$-./+'

!"#$*+,"-!$-./+'

&)$0+12+$-./+'

&)$*+,"-!$-./+'

Schematic Diagrams

Samsung Electronics 11-7

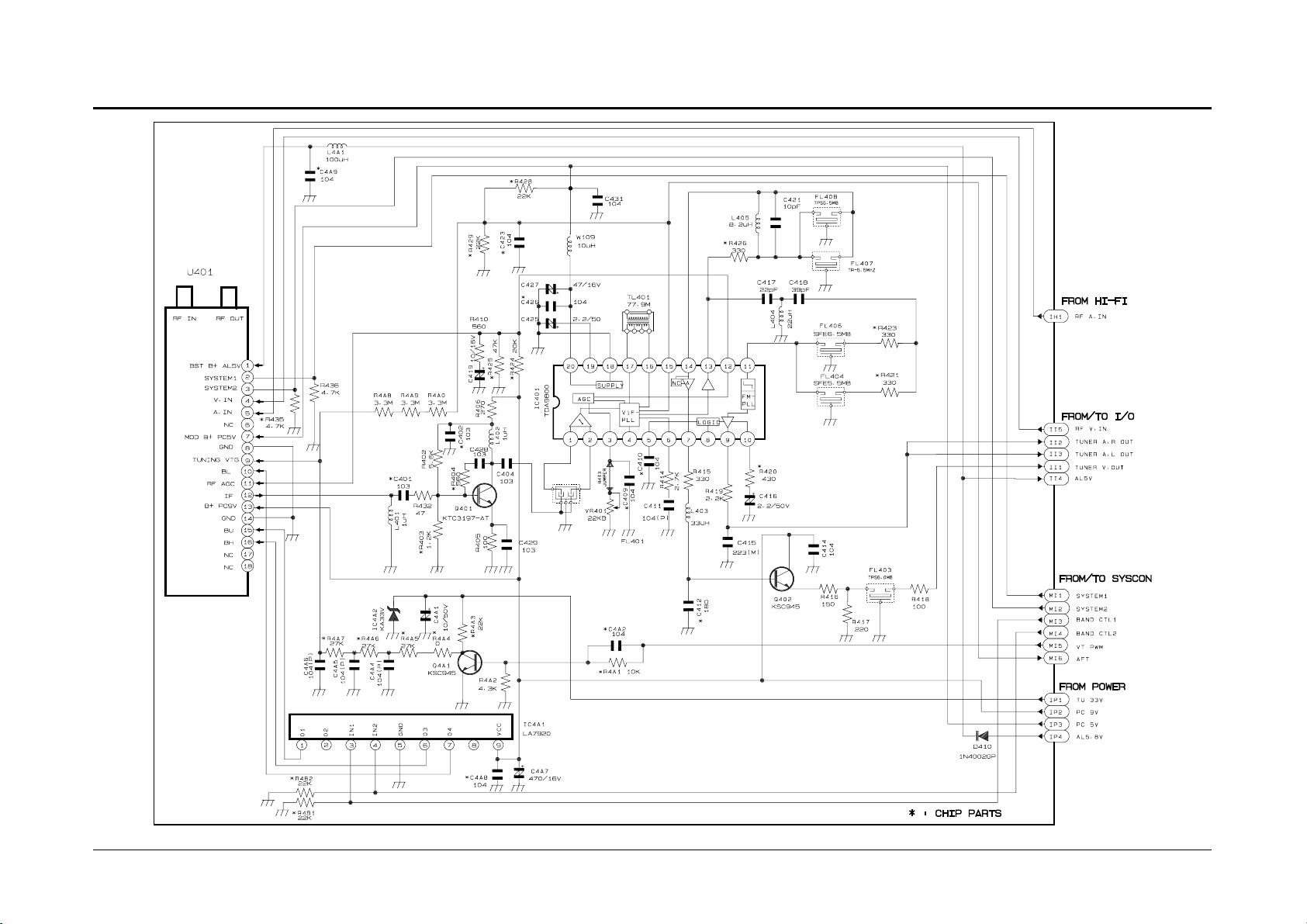

11-5 IF

MTSH6HD32

Schematic Diagrams

11-8 Samsung Electronics

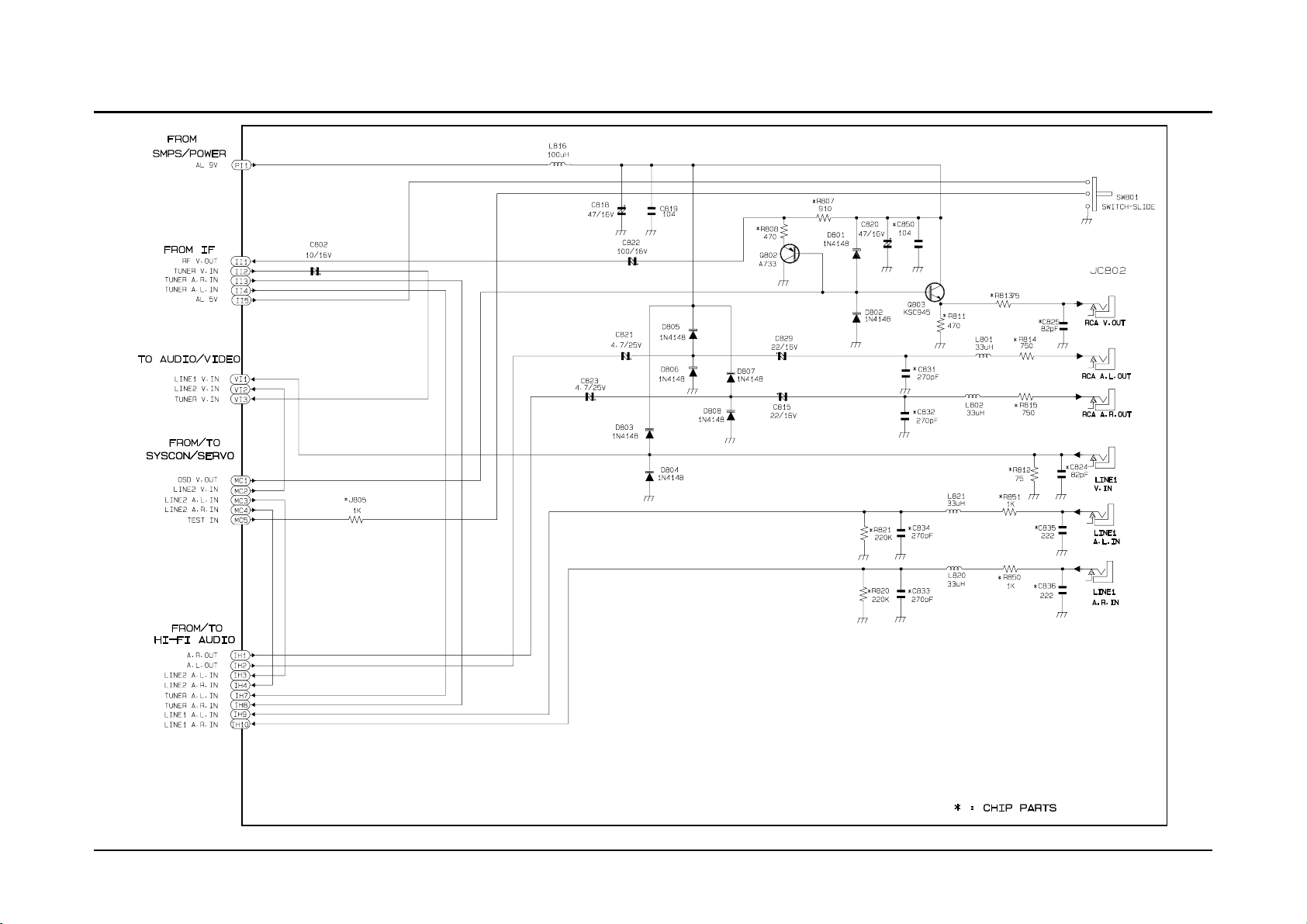

11-6 I/O

Schematic Diagrams

Samsung Electronics 11-9

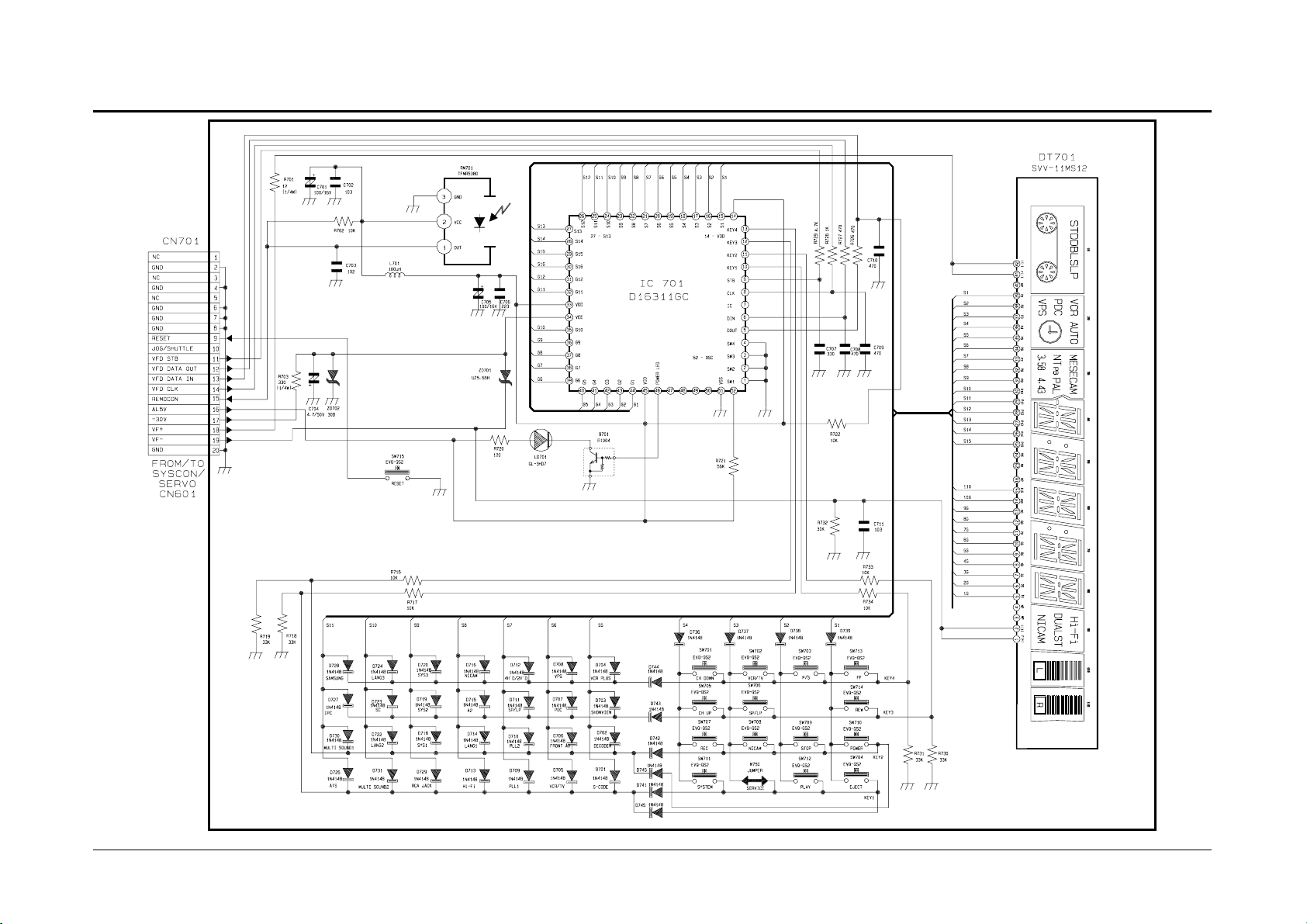

11-7 Function-Timer (SV-A120G/SVR-600)

Schematic Diagrams

11-10 Samsung Electronics

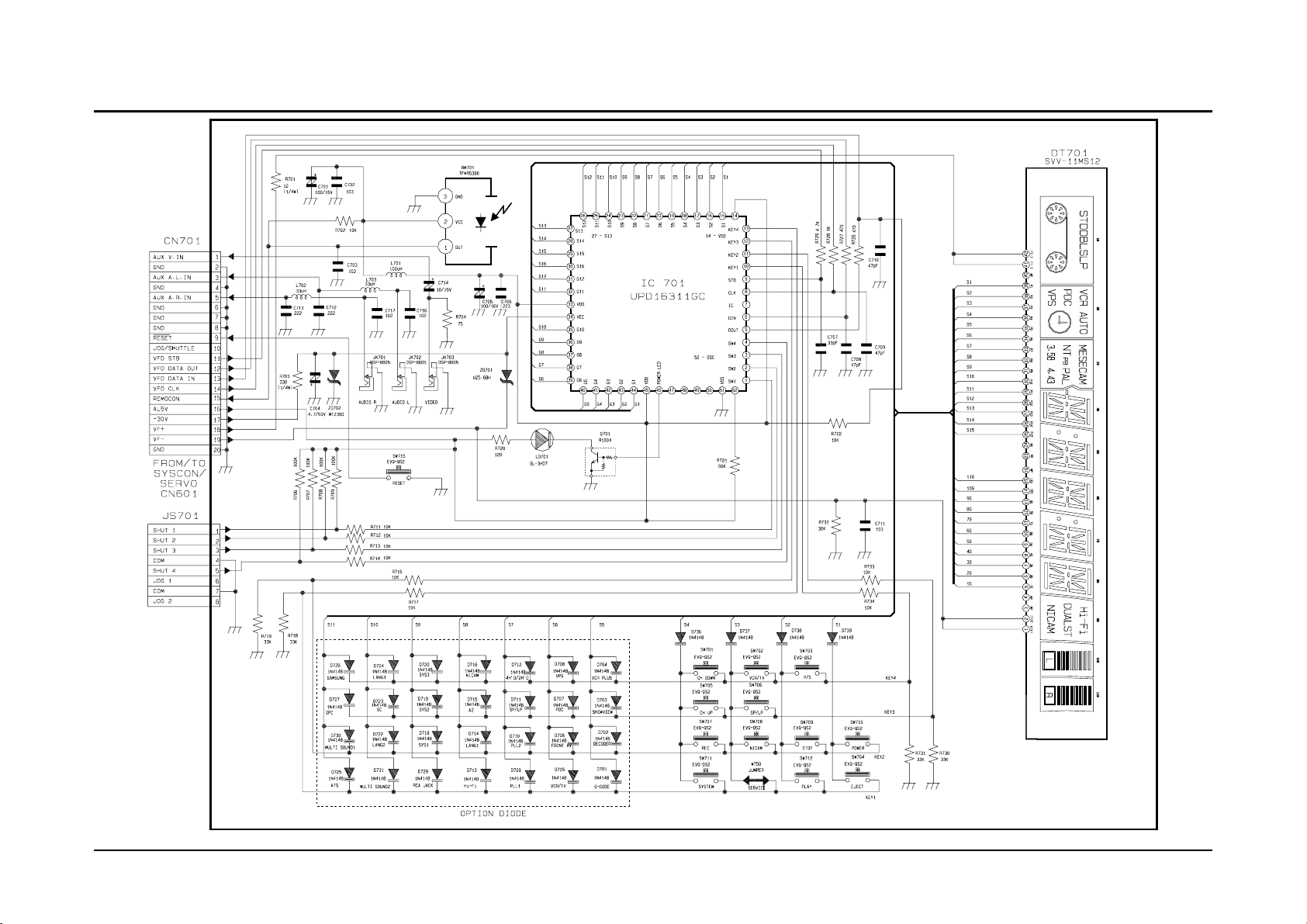

11-8 Function-Timer (SV-A140G/SVR-605)

Schematic Diagrams

Samsung Electronics 11-11

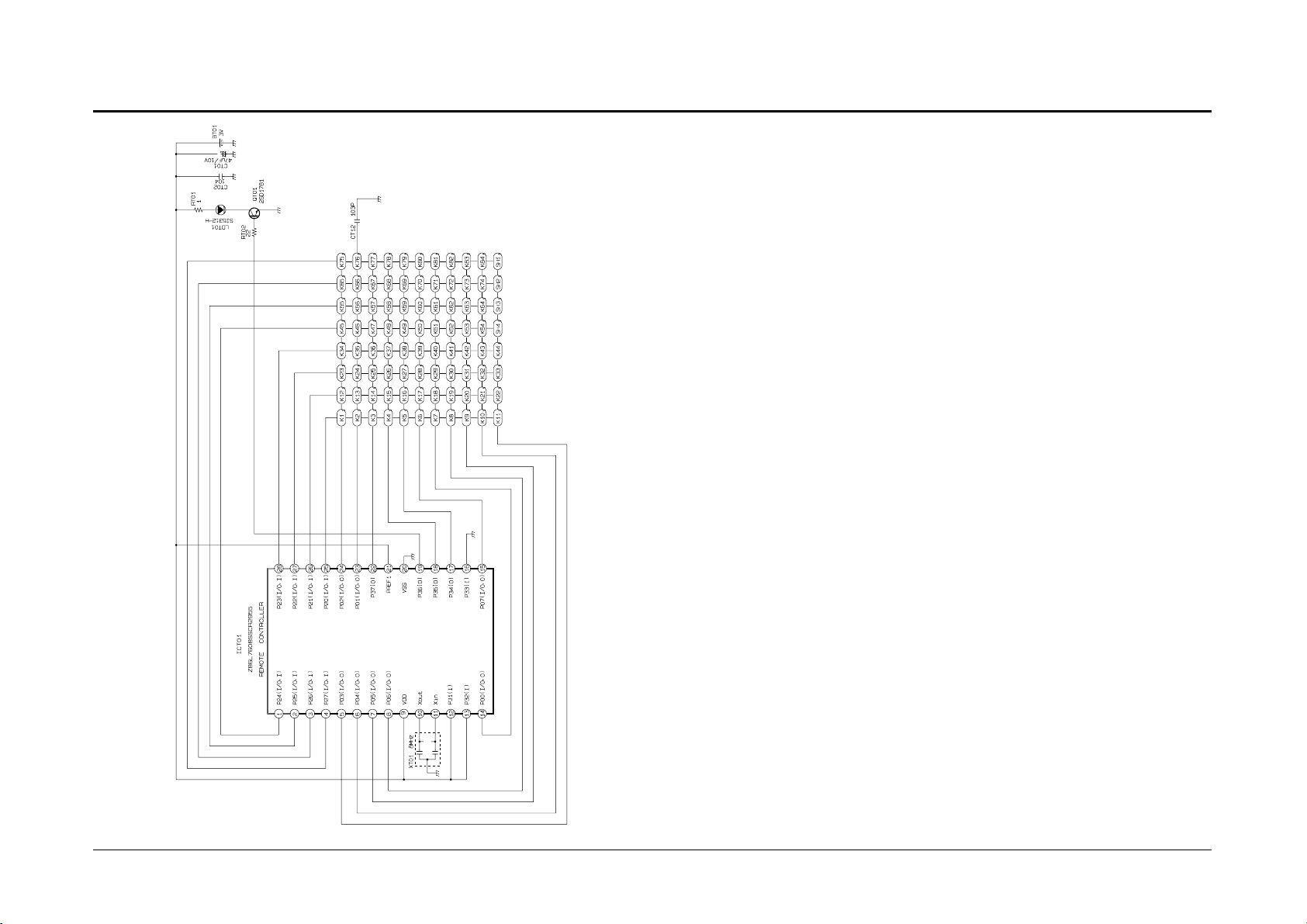

11-9 Remote-Control

Questo manuale è adatto per i seguenti modelli
