18V 无刷锂电冲击扳手
18V Li-ion Brushless Impact Wrench
51073B / 51073E
使用说明书 \ User's Manual
中文 EN
产品编号 Product Number 51073B 51073E
中文品名 Name 18V 无刷锂电冲击扳手
（一电一充 4.0Ah）
18V 无刷锂电冲击扳手
（两电一充 4.0Ah）
锂电扳手 51073B 本体 Lithium wrench 1 1
2A 充电器 2A charger 1 1
18V 4.0Ah 电池包 18V 4.0ah battery pack 1 2
说明书 Instructions 1 1
保修卡 Warranty card 1 1
合格证 Certificate 1 1
中文 EN
51073B / 51073E
3
电动工具的通用安全警告：
警告：
阅读所有警告和所有说明。不遵照以下警告和说明会导致电击、着火和 /或严重伤害。保存所有警告和说明
书以备查阅。在所有下列的警告中术语“电动工具”指市电驱动（有线）电动工具或电池驱动（无线）电动工具。
通用电动工具安全警告 -工作场地：
1 ）保持工作场地清洁和明亮。混乱和黑暗的场地会引起事故。
2）不要在易爆环境，如有易燃液体、气体或粉尘的环境下操作电动工具。电动工具产生的火花会点燃粉尘或气体。
3）让儿童和旁观者离开后操作电动工具。注意力不集中会使操作者失去对工具的控制。
通用电动工具安全警告 -电气安全：
1 ）电动工具插头必须与插座相配。绝不能以任何方式改装插头，需接地的电动工具不能使用任何转换插头。未经
改装的插头和相配的插座将减少触电危险。
2）避免人体接触接地表面，如管道、散热片和冰箱。如果你身体接地会增加电击危险。
3）不得将电动工具暴露在雨中或潮湿环境中。水进入电动工具将增加电击危险。
4）不得滥用电线。绝不能用电线搬运、拉动电动工具或拔出其插头。让电动工具远离热源、油、锐边或运动部件。
受损或缠绕的软线会增加电击危险。
5）当在户外使用电动工具时，使用适合户外使用的外接软线。适合户外使用的软线将减少电击危险。
6）如果在潮湿环境下操作电动工具是不可避免的，应使用剩余电流动作保护器（RCD）。使 用（ RCD）可减小电击危险。
通用电动工具安全警告人身安全：
1 ）保持警觉，当操作电动工具时关注从事的操作并保持清醒。当你感到疲倦，或在有药物，酒精或治疗反应时，
不要操作电动工具。在操作电动工具时瞬间的疏忽会导致严重人身伤害。
2）使用个人防护装置。始终配戴护目镜。安全装置，诸如适当条件下的防尘面具，防滑安全鞋安全帽，听力防护
等装置能减少人身伤害。
3）防止意外起动。确保开关在连接电源和 /或电池盒、拿起或搬运工具时处于关断位置。手指放在已接通电源的
开关上或开关处于接通时插入插头可能会导致危险。
4）在电动工具接通之前，拿掉所有调节钥匙或扳手。遗留在电动工具旋转零件上的扳手或钥匙会导致人身伤害。
5）手不要伸展得太长，时刻注意立足点和身体平衡。这样在意外情况下能很好地控制电动工具。
6）着装适当。不要穿宽松衣服或佩戴饰品。让衣服、手套和头发远离运动部件。宽松衣服，佩饰或长发可能会卷
入运动部件中。
7）如果提供了与排屑装置，集尘设备连接用的装置，要确保他们连接完好且使用得当。使用这些装置可减少尘屑
引起的危险。
通用电动工具安全警告 -电动工具使用和注意事项：
1 ）不要滥用电动工具，根据用途使用适当的电动工具。选用适当设计的电动工具会使你工作更有效、更安全。
2）如果开关不能接通或关断工具电源，则不能使用该电动工具。不能用开关来控制的电动工具是危险的且必须进
行修理。
3）在进行任何调节，更换附件或贮存电动工具之前，必须从电源上拔掉插头和 /或使电池盒与工具脱开。这种防
护性措施将减少工具意外启动的危险。
4）将闲置不用的电动工具贮存在儿童所及范围之外，并且不要让不熟悉电动工具或对这些说明不了解的人操作电
动工具。电动工具在未经培训的用户手中是危险的。
5）保养电动工具。检查运动件是否调整到位或卡住，检查零件破损情况和影响电动工具运行的其他状况。如有损坏，
电动工具应在使用前修理好，许多事故由维护不良的电动工具引发。
中文 EN
51073B / 51073E
4
6 ）保持锂电工具清洁，保养良好的锂电工具不易卡住且容易控制。
7 ）按照使用说明书，考虑作业条件和进行的作业来选用电动工具和相应附件。将电动工具用于那些与用途不符的
操作可能会导致危险。
安全警告 -电池式工具使用和注意事项：
1 ）只用制造商规定的充电器充电。如使用其他品牌电池的充电器充电会发生着火危险。
2 ）只有在配有专用电池盒的情况下才能使用电动工具。使用其他电池盒会发生损坏和着火危险。
3 ）当电池盒不用时，将它远离其他金属物体，例如回形针，硬币，钥匙，钉子螺钉或其他小金属物体，以防一端
与另一端连接。电池端部短路会引起燃烧或火灾。
4 ）在滥用条件下，液体会从电池中溅出，避免接触。如果意外碰到了，用水冲洗。如果液体碰到眼睛，还要寻求
医疗帮助。从电池中溅出的液体会发生腐蚀或燃烧。
通用电动工具安全警告 -维修：
1 ）让专业维修人员使用相同的备件维修电动工具。这将保证所维修的电动工具的安全。
专业要求：
1 ）对机器进行任何修护工作之前，都须先取出电池包。
2 ）禁止将机器置于雨或水中。
3 ）请勿将电池包存储于高于 40℃的环境下。
4 ）在0至30℃的环境下充电，理想充电温度是 18 至24℃。
5 ）仅限配套使用本机随附的充电器和电池包。
6 ）避免电池包连接短路。（比如：不要让螺栓钉子等接触到电池包的正负极）
7 ）禁止燃烧电池包或弃之于火中，会引起爆炸。
8）禁止给已损坏的电池包充电。
9）如果充电器上的电源线损坏，请及时更换。
10）取下电池包之前务必先拔下充电器电源插头。
11）充电过程中，充电器和电池包发热属正常现象。
12）不使用机器时，请勿将充过电的电池包插在充电器上。
13）充电结束，请立即将电池包拔离充电器。
14）机器工作时，机身和电池包都会发热，属正常现象。
15）禁止将废弃电池包置于火中或随生活垃圾处理，必须送回当地收集站或回收点回收。
16）在墙体、地板、天花板上拧螺钉或钻孔之前要仔细检查是否布有电线电缆、天然气管道或者水管，以免被螺钉
或钻头损坏。
17 ）使用机器时需戴防护耳罩否则可能导致听力受损。
18）机器工作时，附件和金属部件会发烫，属正常现象。
19）操作机器时，机器可能会接触到隐藏的电线必须握住机器的绝缘表面。接触到通电导线会使机器表面的金属带电，
使用者受到电击。
警告：
电池包在温度过高或过度使用的情况下，可能会发生漏液现象。如果电池漏出的液体沾到皮肤上，要先用
肥皂清洗，然后用柠檬汁、醋进行冲洗；若不慎触及眼睛，应立即用清水进行冲洗，并马上去医院检查治疗。
电动扳手安全警告：
1 ）在紧固件可能触及暗线进行操作时要通过绝缘握持面来握持工具紧固件碰到带电导线会使工具外露的金属零件
带电从而使操作者受到电击。
2 ）请佩带耳罩。
中文 EN
51073B / 51073E
5
3）安装之前请仔细检查套筒上是否有磨损裂缝或损坏。
4）请牢握本工具。
5）请务必确保立足稳固在高处使用工具时确保下方无人。
6）适当的紧固扭矩可能会随着螺栓种类或尺寸需紧固工件材料等的不同而不同。
充电器安全警告：
1）使用前请阅读说明书。
2）仅在室内使用，禁止置于雨或水中。
3）禁止给不可充电电池充电。
4）如果电源软线损坏，为避免危险，必须由制造商其维修部或类似部门的专业人员更换。

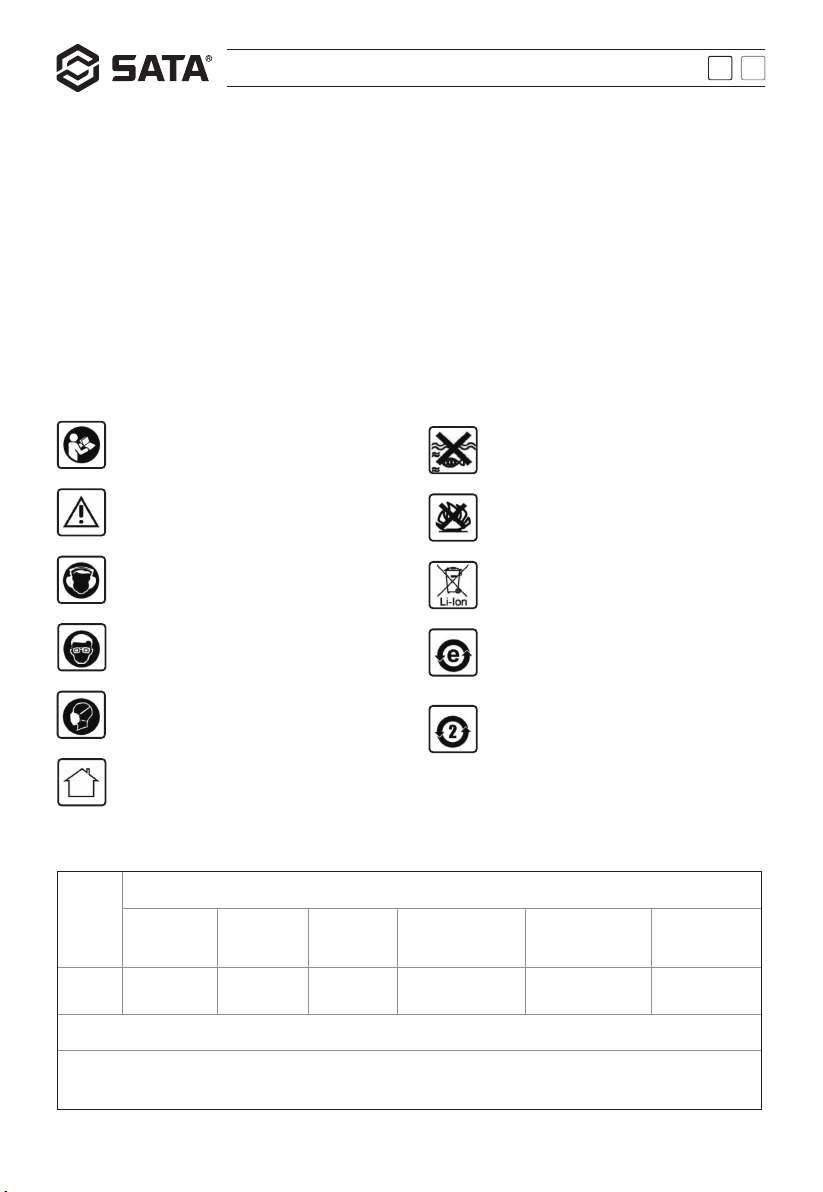

标记：
产品中有毒有害物质或元素的名称及含量：
电池
有毒有害物质或元素
铅（Pb） 汞（Hg） 镉（Cd） 六价铬（Cr（Ⅵ）） 多溴联苯（PBB）多溴二苯醚
（PBDE）
○ ○ × ○ ○ ○
○：表示该有毒有害物质在该部件所有均质材料中的含量均在 SJ/T11363-2006 标准规定的限量要求以下。
×：表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 SJ/T11363-2006 标准规定的限量要求。（镍镉
电池目前由于技术和经济原因暂时无法实现替代或减量化）
为减少伤害，用户应仔细阅读说明书 禁止置于雨或水中
禁止置于火中
请勿丢弃电池，将废旧电池送回到你当
地收集或回收点回收
该产品机身（不包括电池包）不含有毒
有害物质或元素，是绿色环保的产品，
其废弃后可以回收利用，不应随意丢弃
该产品电池包含有某些有毒有害物质，
在环保使用期限内可以放心使用，超过
环保使用期限之后则应该进入回收循环
系统
警告标记
请戴防护耳罩
请戴防护眼镜
请戴防尘面具
仅在室内使用
中文 EN
51073B / 51073E
6

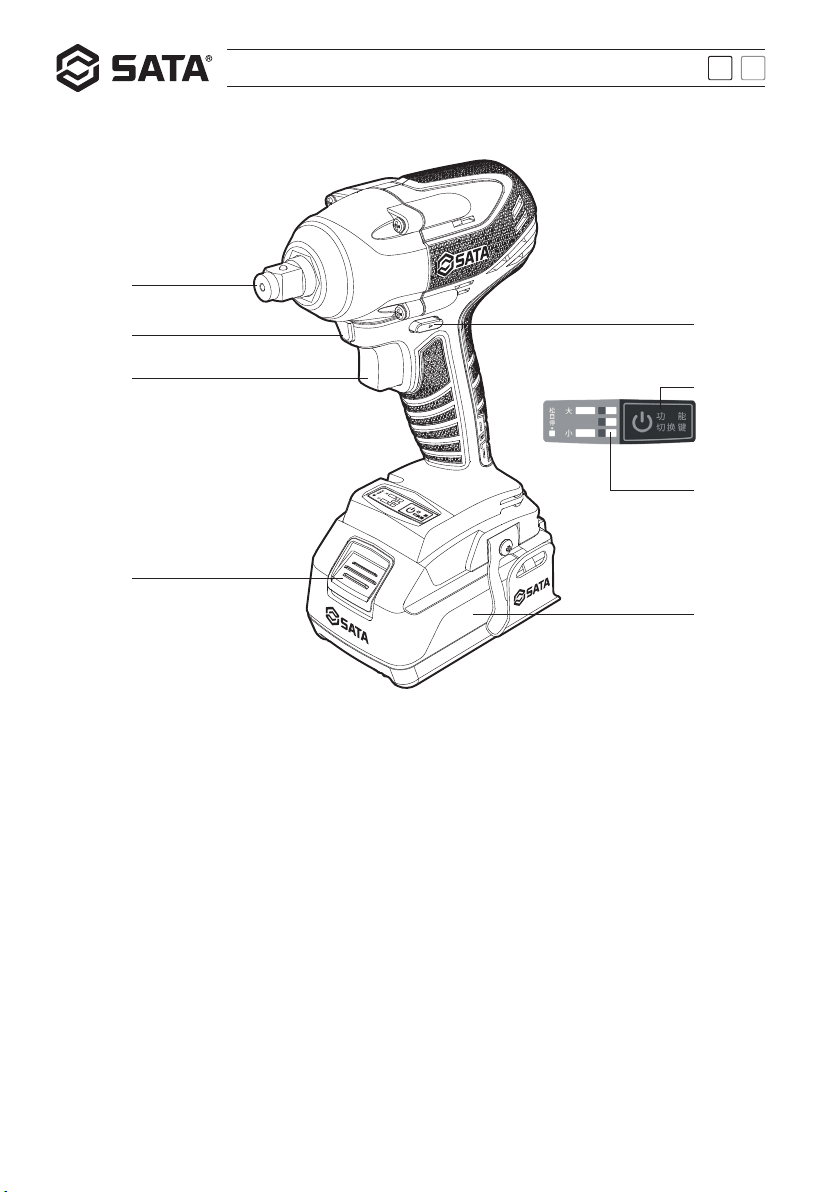

机件：
1. 方形传动头
2. 工作照明灯
3. 启停开关
4. 电池包释放键
5. 换向拨杆
6. 速度档位选择
7. 电量指示灯
8. 电池包
1
2
3
4
8
7
6
5
中文 EN
51073B / 51073E
7
我们建议您从所购买电动工具的商店选配您的附件。请使用有知名品牌的高质量的附件。请选择适合您 工作所需的
正确附件。请参考附件包装，您将获得附件使用的更多的方法及帮助。
机器规格：
中文品名 18V 无刷锂电冲击扳手
（一电一充 4.0Ah）
编号 51073B
英文品名 18V LI-ion Brushless Impact Wrench
(1pc 4.0Ah Battery & 1pc Charger)
机器型号 51073B
产 品 净 重（ 不 含 电 池 ） 千克 kg 1.1
产 品 净 重（ 含 4.0Ah 电池） 千克 kg 1.8
工作扭矩 牛米 N·M 280
最大反转扭矩 牛米 N·M 300
空载速率 转/分钟 r/min 0-1600/0-2000
冲击频率 次/分钟 bpm 0-1800/0-2600
电池电压 伏特 V18
电池容量 安时 Ah 4.0
充电器输出电流 安A2
充电时间 分钟 Min 120
拧紧螺栓能力
DIN 267 8.8 级M6-M16
DIN 267 12.9 级M6-M14
中文 EN
51073B / 51073E
8
操作指南：
注意：
使用机器前，请仔细阅读说明书。
使用之前：
1. 充电：
本充电器和机器需配套使用，严禁使用其他充电器。
本机器内设保护线路，当电池电量不足时，保护线路开启，机器停止转动。
在温度较高的环境中或者长时间使用后，机器可能会发烫，这时请不要立即充电，待电池冷却后再充电，否则将缩
短电池的使用寿命或者因电池过热导致无法充电。
机器首次充电时或者长时间不用后，第一次充电器效率可能只能达到 60% 左右，需经 2-3 次的充放电之后，电池效率
方可达到 100%。

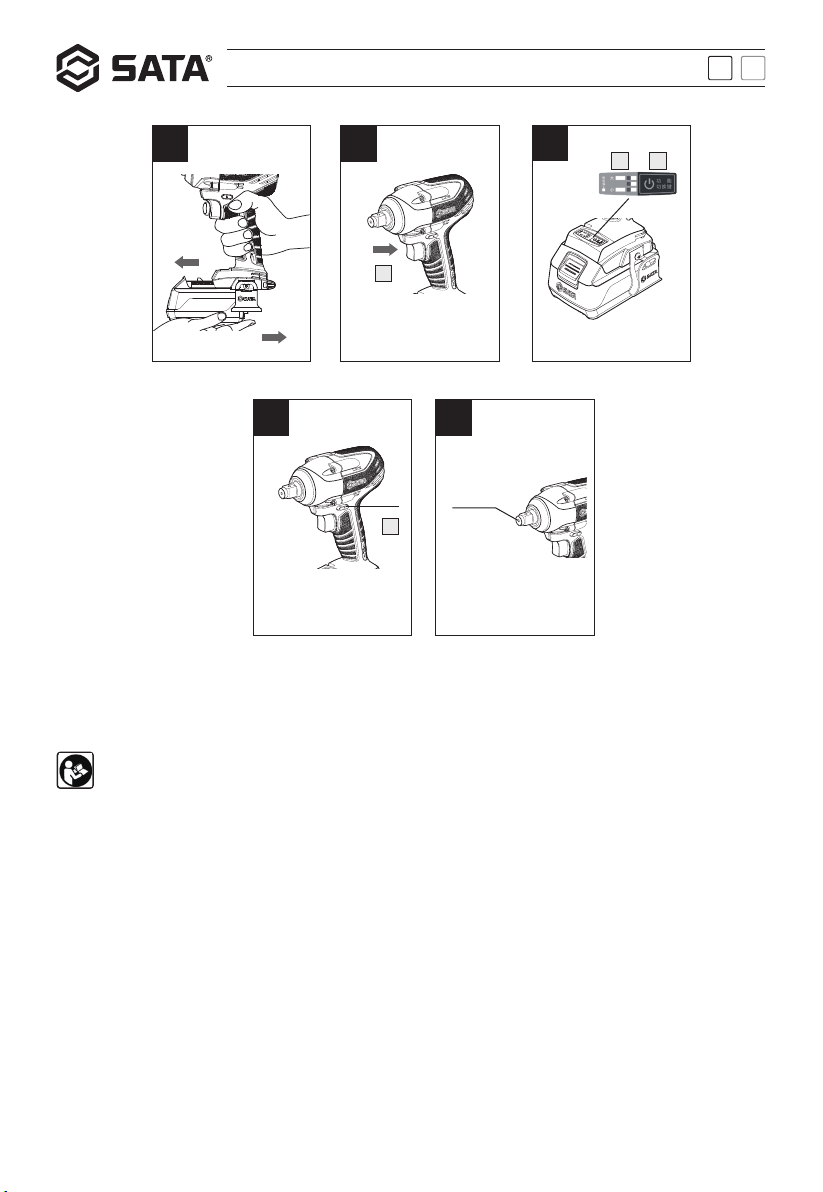

2. 安装 /拆除电池包（见图 A）：
要取出电池包时，按下电池包前面的锁钮，然后将其拉出。要插入电池包时，只要将其轻推入机器即可。切忌用力过猛。
1
2
C
B
D
A
E
1/2" 方头
7 6
中文 EN
51073B / 51073E
9
操作：
1. 启动 /关闭（见图 B）：
按住开关（1），机器启动，松开则机器停止运转。
2. 开关调速：
在开关上的施力大小，可改变转速。改变范围在 0至最大转速间，施力小，转速低，起转缓稳容易控制。在稳定可
靠的启动后，充分按下开关以获得更快的速度。
3. 速度档位选择（见图 C）：
使用时，先选择档位，再用开关控制转速；出厂时，机器是设定在正转最高档位，请按功能切换键（6），调整快 /
慢显示大、小（7）；反转松自停，也是调整功能切换键（6），灯亮代表反转松自停功能。
4. 开关锁定（见图 D）：
开关具有锁住保护功能，有利于减少在没有使用的情况下误启动电机。将转向拨杆（2）调节至正中位置，就可以将机
器锁住。
5. 改变旋转方向（见图 D）：
正转：把转向拨杆（2）标有“ ”一面推到底（移至左侧），可用于钻孔和旋入螺丝。反转：把转向拨杆拨标
有“ ”的一面推到底（移至右侧）可用于转松或转出螺丝。
警告：
机器完全静止后才可变换转向。
6. 安装或拆卸套筒（见图 E）：
注意：
在安装或拆卸套筒时，一定先确认机器是否已关掉，电池包是否已取出。
1）无O型环和销的套筒：
a）安装套筒：将其按压在工具的方形传动头上直至完全就位。
b）拆卸套筒：只需将其拔下即可。必要时可轻轻拍打。
2 ）带 O型环和销的套筒：
a）安装套筒：将 O型环移出套筒凹槽，取下套筒上的销，将套筒置于方形传动头上，使套筒上的孔与方形
传动头的孔对齐，将销穿过套筒和方形传动头上的孔，然后将 O型环移回到套筒凹槽内的原始位置使销固定。
b）拆卸套筒：请按安装的相反步骤进行。
警告：
请勿长时间轻轻按压开关低速操作，否则机器内 部会产生过热反应 #每次停机后再改变机器的转速档位。
中文 EN
51073B / 51073E
10
7. 工作灯：
机器带有照明工作灯：当使用机器按下开关时，照明灯亮；松开，照明灯延迟 15 秒熄灭。
8. 电池电量显示：
按下机器开关，电量指示灯亮 5秒，可按照下表判断电池包剩余电量。
LED 灯显示 剩余电量
小0-30%
空白 30-70%
大70-100%
9. 操作：
插入电池组时请务必使其完全锁紧到位，否则它可能会意外从工具中脱落从而造成自身或他人受伤。牢牢握住工具
并将套筒置于螺栓或螺母上方，开启机器并以适当的紧固时间开始紧固。
适当的紧固转矩可能会随着螺栓种类或尺寸、需紧固工件材料等的不同而不同。总体上，紧固时间越久紧固转矩越大。
注：
使工具平直对准螺栓或螺母。
紧固转矩过大可能损坏螺栓螺母或套筒，开始工作前，请务必进行试运转以确定适用于螺栓或螺母的适当紧固时间。
如果工具连续工作到电池组电量耗尽，则应暂停使用工具 15 分钟，再用已充电的电池组继续操作。
紧固转矩受下述多种因素影响。紧固后，请务必使用转矩扳手确认转矩。
1）当电池组电量将要完全耗尽时，电压将会下降紧固转矩也会减小。
2）套筒：
a）使用尺寸不正确的套筒，将会造成紧固转矩减小。
b）已经破损的套筒（六角端或矩形端磨损）会减小紧固转矩。
3）螺栓：
a）即使转矩系数和螺栓等级相同，但因其直径不同所需紧固转矩也不同。
b）即使螺栓的直径相同，但依其转矩系数等级及其长度不同，所需紧固转矩也不相同。
4）使用万向节或延伸杆会在某种程度上减少冲击套筒扳手的紧固力，可通过延长紧固时间进行弥补。
5）握持工具的方式或上螺栓部位的材料也会影响转矩。
6）低速操作本机也会减小紧固转矩。
问题解答：
1）为什么按压开关而机器却不运转？
在开关上部有一个转向拨杆，处在锁住的位置。将其拨向需要转动方向的位置，再按下按钮，机器就会开始转动。
