3-Shelf Bookcase
Model 423088
NOTE: THIS INSTRUCTION
BOOKLET CONTAINS IMPORTANT
SAFETY INFORMATION.
PLEASE READ AND KEEP FOR
FUTURE REFERENCE.
English pg 1-6
Français pg 7
Español pg 8
Lot # 531235 06/25/19
Purchased: __________________
sauder.com
CONTACT US FIRST
BEFORE MAKING ANY RETURNS TO THE STORE.
Share your journey!
sauder.com
CONTACT US FIRST
BEFORE MAKING ANY RETURNS TO THE STORE.
Visit sauder.com/service to order replacement parts, view video assembly tips, or chat with a live rep.
Prefer the phone? Give us a ring at 1-800-445-1527.
Customer Service is available Monday-Friday - 9 a.m. to 5:30 p.m. EST (except holidays)
For things 'n such.
Table of Contents
2
3
4-6
7
8
9-10
11
Hardware Identification
Part Identification
Assembly Steps
Français
Español
Safety
Warranty
Page 2 www.sauder.com 423088

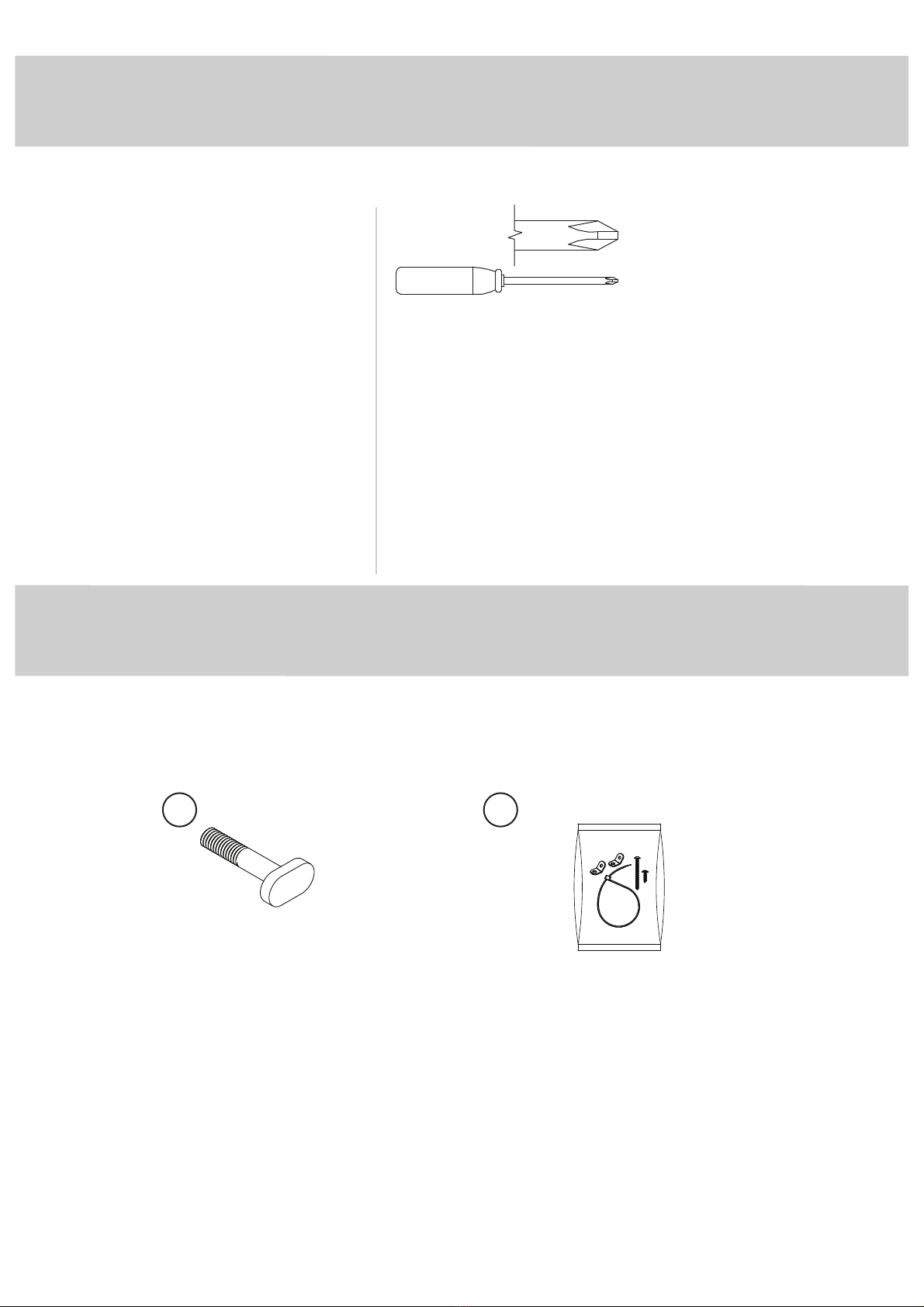

Hardware Identification
åYou may receive extra hardware with your unit.
Assembly Tools Required
FURNITURE TIPPING RESTRAINT KIT - 2
99
FASTENER - 16
1
No. 2 Phillips Screwdriver
Tip Shown Actual Size

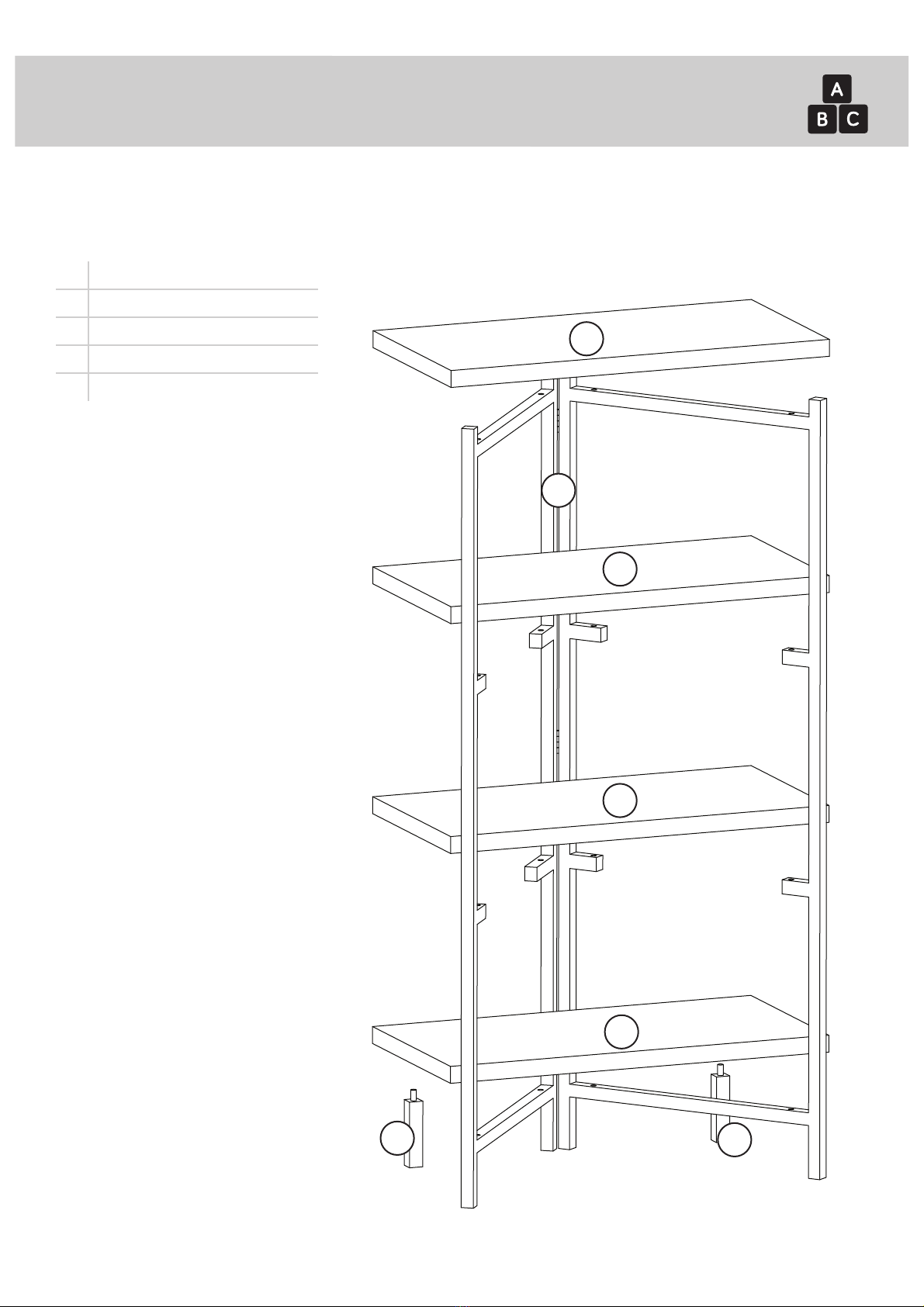

Part Identification
åWhile not all parts are labeled, some of the parts will have a label or an inked letter on the edge
to help distinguish similar parts from each other. Use this part identification to help identify similar parts.
A METAL FRAME (1)
B TOP (1)
C SHELF (2)
D BOTTOM (1)
E FOOT (2)
Now you know
our ABCs.
Page 3www.sauder.com423088
A
B
C
D
E
C
E

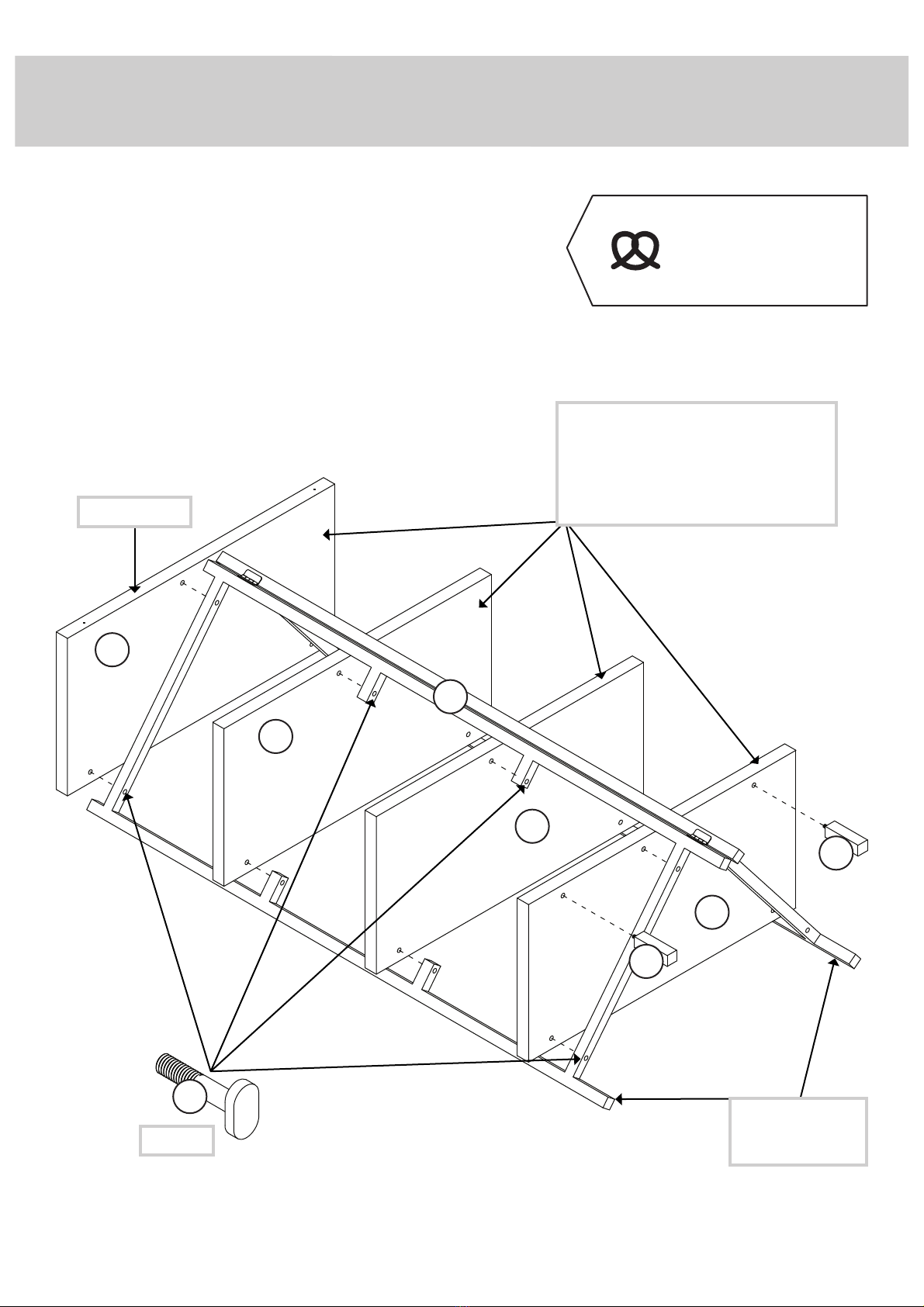

Step 1
å Assemble your unit on a carpeted floor or on the empty carton to
avoid scratching your unit or the floor.
å Unfold the METAL FRAME (A) and place it exactly as shown.
å Fasten the TOP (B), SHELVES (C), and BOTTOM (D) to the
METAL FRAME (A). Turn the FASTENERS (1) through the METAL
FRAME and into the TOP, SHELVES, and BOTTOM.
å Turn the FEET (E) into the BOTTOM (D) until they are snug
against the BOTTOM.
Page 4 www.sauder.com 423088
Some assembly
(and snacks) required.
1
A
B
C
D
E
C
E
Meet Parts (B, C, and D). These
components have been engineered to
be lighter, stronger, faster… well ok. Not
technically faster. But definitely makes for a
sturdier bookcase that’s easier to assemble
and friendlier to the environment.
Edge with holes
Surface with holes
Surface with holes
Surface with holes
Surface with holes
This end of the
METAL FRAME has
longer leg sections.
(16 used)

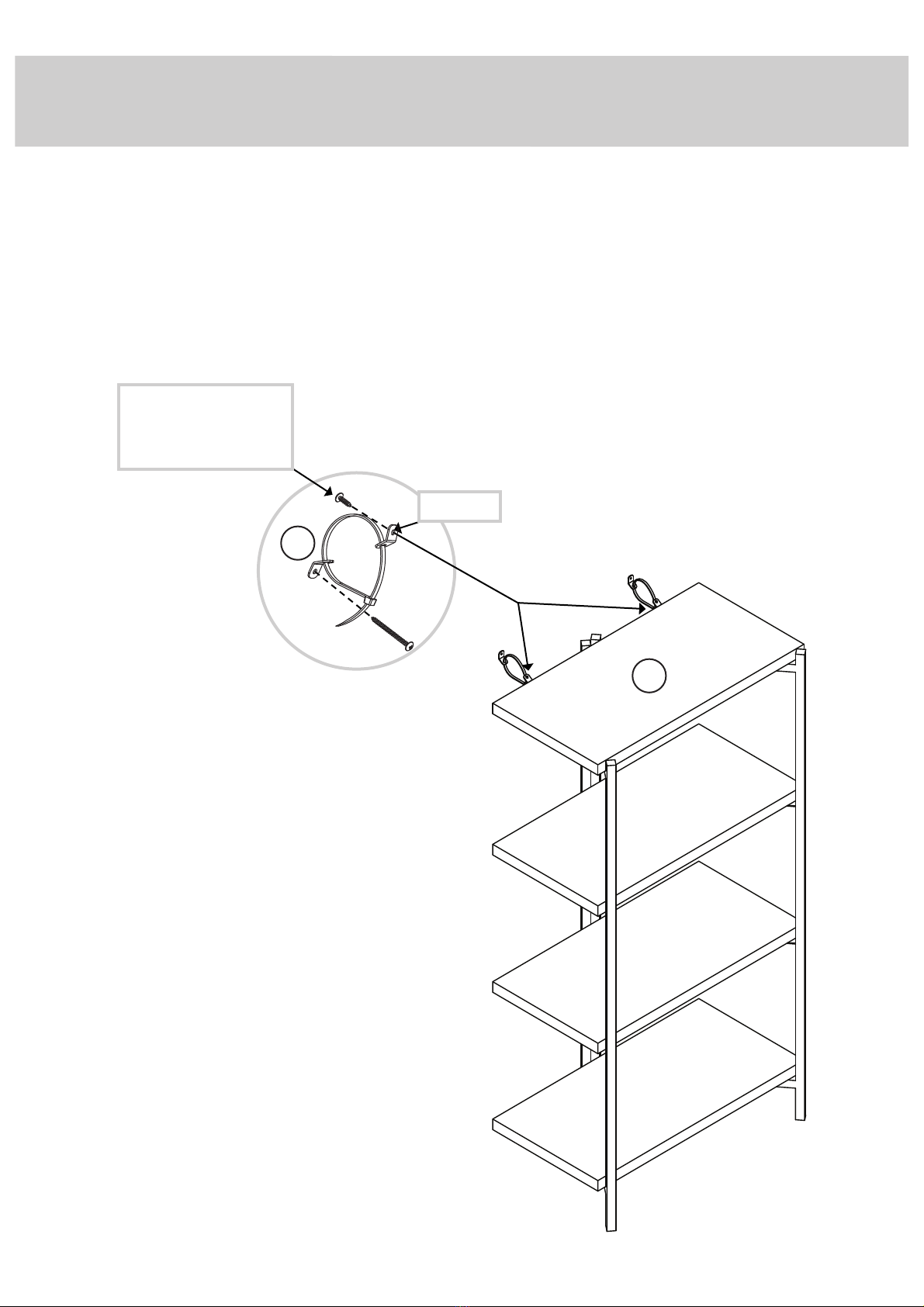

Step 2
Page 5www.sauder.com423088
å Carefully stand your unit upright.
å We recommend using the FURNITURE TIPPING RESTRAINT KITS (99) for added stability.
Fasten the brackets to the back edge of the TOP (B) using the 5/8" screw as shown.
å Place your unit in its final location against a wall.
å Follow the instructions included in the KIT to fasten your unit to the wall.
99
Use the 5/8" screw
through the small hole in
the bracket and into the
back edge of the TOP (B).
Small hole
BB

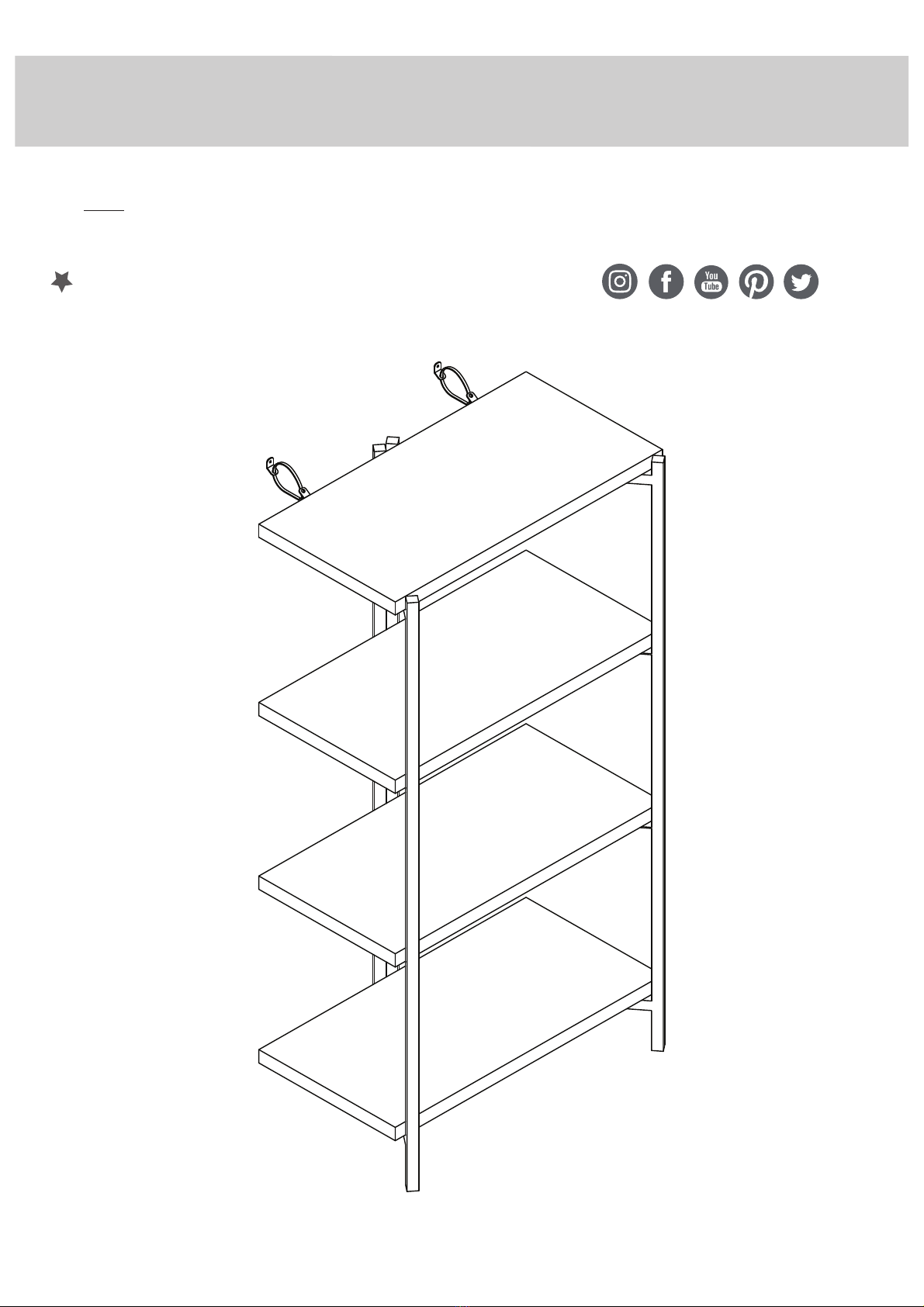

Step 3
Page 6 www.sauder.com 423088
å NOTE: Please read the back pages of the instruction booklet for important safety information.
å This completes assembly. Clean with a damp cloth. Wipe dry.
15 lbs.
25 lbs.
25 lbs.
35 lbs.
And to celebrate, why not share your success story at Walmart.com or
A l’usage exclusif du
Canada Noter la date
d’achat de cet élément
et conserver le livret
pour future référence.
Pour contacter Sauder
en ce qui concerne cet
élément, faire référence
au numéro de lot et
numéro de modèle en
appelant notre numéro
sans frais.
Lot nº : ____________
Date de
l’achat: ____________
LISTE DE PIÈCES
REFERENCE DESCRIPTION QUANTITÉ
LISTE DE PIÈCES
REFERENCE DESCRIPTION QUANTITÉ
NOUS SOMMES LA POUR VOUS AIDER!
Nous faisons de notre mieux pour nous assurer que votre meuble
arrive dans d’excellentes conditions. Nos représentants du service
Clientèle sont aimables et prêts à vous aider au cas où une pièce
aurait été endommagée ou manquerait (ou si vous aviez besoin
d’aide pour l’assemblage). NE RAMENEZ PAS LE MEUBLE AU
MAGASIN. Au Canada, composez ce numéro d’appel gratuit:
1-800-445-1527
Du lundi au vendredi, de 9 heures du matin à
5:30 heures du soir (horaire Côte Est)
(sauf jours fériés)
Si une pièce a besoin d’être remplacée, la pièce de remplacement
sera envoyée dans les 48 heures. (Sauf week-ends et jours fériés)
Utilisez les instructions d’assemblage en français avec les
schémas étape par étape du manuel d’instruction en anglais.
Chaque étape en français correspond à la même étape
en anglais. La pièce devant être attachée à l’élément est
représentée en gris sur les schémas de chaque étape pour plus
de précision. Comparer la “Liste de pièces” ci-dessous avec
la “PART IDENTIFICATION” du manuel en anglais pour vous
familiariser avec les pièces avant l’assemblage.
REMARQUE : CE MANUEL D’INSTRUCTIONS CONTIENT
D’IMPORTANTES INFORMATIONS RELATIVES À LA SÉCURITÉ.
À LIRE ET CONSERVER POUR TOUTE RÉFÉRENCE FUTURE.
Bibliothèque avec 3 TablettesModèle 423088
1 FIXATION........................................................................16
99 KIT DE RETENUE ANTI-BASCULEMENT
POUR MOBILIER..........................................................2
A CADRE EN MÉTAL.......................................................1
B DESSUS...............................................................................1
C TABLETTE.........................................................................2
D DESSOUS...........................................................................1
E PIED........................................................................................2
ÉTAPE 1
Assembler l'élément sur un sol à moquette ou sur
le carton vide pour éviter d'endommager l'élément
ou le sol.
Déplier le CADRE EN MÉTAL (A) et placer
exactement comme il l'est indiqué.
Fixer le DESSUS (B), les TABLETTES (C) et le
DESSOUS (D) au CADRE EN MÉTAL (A). Faire
tourner les FIXATIONS (1) à travers le CADRE EN
MÉTAL et dans le DESSUS, les TABLETTES et
le DESSOUS.
Faire tourner les PIEDS (E) dans le DESSOUS (D)
jusqu’à ce que les sont serrés contre le DESSOUS. ÉTAPE 3
REMARQUE : Prière de lire les informations
importantes sur la sécurité figurant sur les pages
arrière du manuel d’instructions.
Ceci complète l'assemblage.
Nettoyer avec un tissu humide. Essuyer.
ÉTAPE 2
Relever, avec précaution, l'élément dans sa
position verticale.
Il est recommandé d’utiliser les KITS DE RETENUE
ANTI-BASCULEMENT POUR MOBILIER (99) pour
stabilité additionnelle. Fixer les consoles sur le bord
arrière du DESSUS (B) à l’aide de la vis de 16 mm
comme l'indique le schéma.
Placer l’unité à sa place finale, contre un mur.
Suivre les instructions avec le KIT pour fixer l'unité
dans le mur.
Page 7www.sauder.com423088
Para uso exclusivo de
Canadá Anote la fecha
de comprar esta unidad
y guarde el folleto para
su referencia futura. Si
necesita ponerse en
contacto con Sauder en
cuanto a esta unidad,
refiérase al número
de lote y al número de
modelo cuando llame a
nuestro número gratis.
No. lote: ____________
Fecha de
compra: ____________
1 SUJETADOR.................................................................16
99 KIT DE CONTROL ANTI-INCLINACIÓN
PARA MOBILIARIO....................................................2
A MARCO METÁLICO...................................................1
B PANEL SUPERIOR.......................................................1
C ESTANTE............................................................................2
D FONDO.................................................................................1
E PIE...........................................................................................2
LISTA DE PARTES
ITEM DESCRIPCIÓN CANTIDAD
ESTAMOS AQUI PARA AYUDAR!
Tratamos de asegurar que su mueble llega en condición excelente.
Nuestros representantes de Servicio al Cliente son amables y
listos para ayudarle con servicio rápido y eficiente si una parte
está defectuosa o ausente (o si necesita ayuda con el ensamblaje).
NO DEVUELVA LA UNIDAD A LA TIENDA. Llame este número sin
cargo:
1-800-445-1527
Lunes a viernes, 9:00 a.m. - 5:30 p.m.
Hora oficial del Este
(excepto días festivos)
Si requiere un repuesto de una parte, será enviado dentro de
48 horas (excepto los fines de semana y días festivos)
Use estas instrucciones de ensamblaje en español junto con las
figuras paso-a-paso provistas en el folleto inglés. Cada paso
en español corresponde al mismo paso en inglés. Se destacan
las figuras de cada paso con una tonalidad oscura para mostrar
precisamente cual parte se debe montar a la unidad. Compare
la “Lista de Part” abajo con la “Part Identification” en el folleto en
inglés para familiarizarse con Las partes de ensamblaje.
NOTA: ESTE FOLLETO DE INSTRUCCIONES CONTIENE
INFORMACIÓN IMPORTANTE SOBRE LA SEGURIDAD. POR
FAVOR LEA Y GUÁRDELO PARA REFERENCIA EN EL FUTURO.
LISTA DE PARTES
ITEM DESCRIPCIÓN CANTIDAD
Biblioteca con 3 EstantesModelo 423088
PASO 1
Ensamble la unidad sobre un piso alfombrado o
sobre el cartón vacío para evitar rayar la unidad o
el piso.
Desdoble el MARCO METÁLICO (A) y colóquelo
exactamente como se muestra.
Fije el PANEL SUPERIOR (B), los ESTANTES (C) y el
FONDO (D) al MARCO METÁLICO (A). Atornille los
SUJETADORES (1) a través del MARCO METÁLICO
y en el PANEL SUPERIOR, los ESTANTES y
el FONDO.
Gire los PIES en el FONDO (D) hasta que queden
bien sujetados contra el FONDO. PASO 3
NOTA: Por favor, lea las páginas de atrás del
folleto de instrucciones en cuanto a importante
información de seguridad.
Esto completa el ensamblaje. Limpiar con un trapo
húmedo. Seque con un paño.
PASO 2
Cuidadosamente ponga la unidad en posición vertical.
Le recomendamos utilizar los KITS DE CONTROL
ANTI-INCLINACIÓN PARA MOBILIARIO (99) para
dar más estabilidad. Fije los soportes al borde
posterior del PANEL SUPERIOR (B) con el tornillo
de 16 mm como se muestra.
Coloque su unidad en su posición final contra
una pared.
Siga las instrucciones con el KIT para fijar la
unidad a la pared.
Page 8 www.sauder.com 423088
Page 9www.sauder.com423088
WARNING
Please use your furniture correctly and safely. Improper use can cause safety hazards,
or damage to your furniture or household items. Carefully read the following chart.
Look out for: What can happen: How to avoid the problem:
• Overloaded shelves.
• Improper loading can cause the
product to be top-heavy.
• Risk of injury.
• Top-heavy furniture can tip over.
• Overloaded shelves can break.
• Never exceed the weight limits shown in
the instructions.
• Work from bottom to top when loading
shelves. Place the heavier items on the
lower shelves.
• Improperly moving furniture that is not
designed and equipped with casters. • Furniture can tip over or break if
improperly moved.
• Physical injury. Furniture can be very
heavy.
• Unload shelves from top to bottom before
moving the furniture.
• Do not push furniture, especially on a
carpeted floor. Have a friend help you lift
the item and set it in place.
• This unit must be positioned against a
wall.
• Children climbing on the shelves can
cause the product to tip. • Risk of injury or death. • Do not allow children to climb on the
shelves. Avoid placing items like toys or
candy on upper shelves.
• Use the supplied tipping restraint kit for
added stability.
• Placing TVs on furniture items that are
not designed to support a television is
hazardous.
• Risk of injury or death. TVs can be very
heavy. Plus the weight and location of the
picture tube tends to make TVs unbalanced
and prone to tipping forward.
• This product is not designed to support a
television.
AVERTISSEMENT
Prière d’utiliser le mobilier à bon escient et avec prudence. Une mauvaise utilisation peut être à l’origine de risques
d’accident ou peut endommager le mobilier et les articles ménagers. Lire attentivement le tableau suivant.
À surveiller : Danger éventuel : Solution :
• Tablettes surchargées.
• En cas de chargement inadéquat
l’élément peut être lourd du haut.
• Risque de blessure.
• Du mobilier mal équilibré risque de se
renverser.
• Des tablettes surchargées risquerait
de casser.
• Ne jamais excéder les limites de poids
indiquées dans les instructions.
• Pour charger les tablettes, commencer
par remplir celui du bas pour finir par celui
du haut. Placer les articules plus lourds sur
les tablettes inférieures.
• Déplacement inadéquat d’un mobilier qui
n’est pas conçu pour avoir des roulettes et
n’en est pas équipé.
• Le mobilier risque de se renverser ou de
casser en cas de déplacement inadéquat.
• Blessure physique. Le mobilier peut être
très lourd.
• Décharger les tablettes en commençant
par celui du haut avant de déplacer le
mobilier.
• Ne pas pousser le mobilier, surtout sur
la moquette. Se faire aider par une autre
personne pour soulever l’élément et le
mettre en place.
• Cette unité doit être placée contre un mur.
• Les enfants qui grimpent sur les tablettes
risquerait de déséquilibrer ce dernier et de
le faire tomber.
• Risque de blessures graves, voire
mortelles. • Ne pas laisser les enfants grimper sur
les tablettes. Ne pas placer de jouets ou
d’aliments sur les tablettes supérieures.
•Utiliser la kit de retenue pour basculement
fournie pour plus de stabilité.
• Il est dangereux de placer des téléviseurs
sur des meubles que ne sont pas prévus à
cet eet.
• Risque de blessures graves, voire
mortelles. Les téléviseurs peuvent être
particulièrement lourds. De plus, le poids et
l’emplacement du tube image ont tendance
à rendre les téléviseurs instables et enclins
à tomber vers l’avant.
• Ce produit n’est pas destiné à supporter
un téléviseur.
Page 10 www.sauder.com 423088
ADVERTENCIA
Por favor use el mobiliario correcta y seguramente. El mal uso puede causar riesgos de seguridad
o daño a las unidades o artículos domésticos. Cuidadosamente lea la tabla a continuación.
Esté alerto de: Puede ocurrir: Evitar el problema:
• Estantes sobrecargados.
• Cargar el producto inadecuadamente
puede causar la inestabilidad.
• Riesgo de lesiones.
• El mobiliario inestable puede volcarse.
• Estantes sobrecargados pueden romper.
• Nunca exceder los límites de peso
indicados en las instrucciones.
• Comience a cargar los estantes a partir
de la base y trabaje hacia arriba. Coloque
los artículos más pesados sobre los
estantes inferiores.
• Mover incorrectamente el mobiliario que
no está diseñado y provisto con ruedecitas. • La inclinación o rotura de mobiliario si se
mueve de manera inadecuada.
• Lesión física. El mobiliario puede ser muy
pesado.
• Descargue los estantes desde arriba hacia
abajo antes de mover el mobiliario.
• No empuje la unidad, especialmente sobre
un piso alfombrado. Pide la ayuda de otra
persona para levantar la unidad y colocarla
en lugar.
• Esta unidad debe ser colocada contra una
pared.
• Un niño subiendo al mobiliario puede
causar la inestabilidad y como resultado la
caída de la unidad.
• Riesgo de lesiones o la muerte. • No permita que los niños suban a los
estantes. Evite poner artículos como
juguetes y dulces sobre los estantes
superiores.
• Utilice la kit de retención provista para
mayor estabilidad.
• Es peligroso colocar los televisores
sobre unidades de mobiliario que no están
diseñadas para soportar un televisor.
• Riesgo de lesiones o muerte. Los
televisores pueden ser muy pesados.
Además, el peso y la ubicación del tubo de
imagen tienden a causar la inestabilidad
de televisores y propensa a volcarse hacia
adelante.
• Este producto no está diseñado para
soportar un televisor.
Indice
Altri manuali Sauder Rack e supporto
Sauder
Sauder Entertainment Credenza Manuale utente
Sauder
Sauder 413045 Manuale utente
Sauder
Sauder Studio Edge 412067 Manuale utente
Sauder
Sauder Rustic Country 412373 Manuale utente
Sauder
Sauder Palladia 411864 Manuale utente
Sauder
Sauder New Prairie 08 Manuale utente
Sauder
Sauder Studio 408559 Manuale utente
Sauder
Sauder Harvey Park 421982 Manuale utente
