Congratulations on your purchase of SAWO sauna heater.
Please read the manual carefully before using the heater.
Onnittelut loistavasta kiuasvalinnastanne!
Tutustu käyttöohjeisiin huolellisesti ennen käyttöönottoa.
KÄYTTÖOHJEET
SUOMI /ENGLISH
Ei käytössä seuraavissa maissa: USA, Kanada ja Meksiko.
Not for use in the USA, Canada and Mexico.
SÄHKÖKIUAS
ELECTRIC
SAUNA HEATER
SISÄLLYSLUETTELO
2
Turvaohjeet käyttäjälle
Turvaohjeet asentajalle
Kiukaan asentaminen
Kiuaskivet
Kivien latominen kiukaaseen
Kytkentäkaavio
Ilmanvaihto
Eristys
Saunahuoneen lämmitys
Häiriötilanne
Tekniset tiedot
Varaosat
4
6
8
10
10
13
14
14
16
17
18
19
SUOMI
3
Safety Instructions for the user
Safety Instructions for the Technician
Heater Installation
Heater Stones
Loading the stones
Electrical Diagram
Air Ventilation
Insulation
Heating of the Sauna
Malfunctions
Technical Data
Spare Parts
5
7
9
11
11
13
15
15
17
18
18
19
TABLE OF CONTENTS
ENGLISH
Turvaohjeet
Ole hyvä ja seuraa näitä ohjeita ennen saunan käyttöä, tai kiukaan
asentamista.
Käyttäjälle:
Älä anna lasten leikkiä kiukaalla.
Älä käytä kiuasta grillinä.
Älä laita puita kiukaalle.
Älä peitä kiuasta, se aiheuttaa palovaaran.
Älä kuivaa vaatteita kiukaalla, se aiheuttaa palovaaran.
Älä istu kiukaalla, se on todella kuuma ja aiheuttaa palovammoja.
Tämän tuotteen käyttäminen ei sovellu henkilöille (lapset mukaanlukien)
joilla on fyysisiä tai henkisiä rajoitteita, tai ei ole aiempaa käyttökokemusta
kiukaan käytöstä ellei valvomassa ole henkilö jolla on riittävä kokemus
kiukaan käyttämiseksi.
Älä käytä löylyvetenä kloori- (esim. Uima- tai porealtaasta) tai merivettä.
Se vähentää kiukaan käyttöikää.
Kiukaan asentamisen jälkeen kytke se toimintaan n. 30 minuutin
ajaksi. Älä ole saunan sisällä suorittaessasi ensimmäistä lämmitystä.
(Katso sivu 8).
Varmista ettei kiukaalla tai sen turvaetäisyyksien sisällä ole syttyvää
materiaalia ennen ajastimen päälle kytkemistä.
4
Lapset eivät saa suorittaa puhdistamista ja käyttäjän huoltotoimenpiteitä
ilman valvontaa.
SUOMI
Safety Instructions
Please take note of these safety precautions before using the sauna
or when installing the heater.
For user:
5
Under no circumstances should children be allowed to play with the
device.
Do not use the heater as a grill.
Do not put wood of any kind on the electric heater.
Do not cover the heater. It may cause a fire.
Do not use the heater as clothes dryer. It may cause fire.
Never sit on the heater. It is really hot and can cause serious burns.
This product is not designed to be used by persons (including children)
with limited physical or mental abilities and limited experience and
knowledge except under close supervision by a responsible person
with knowledge and experience or having been advised by such person.
Do not use chlorinated water (e.g. From the swimming pool or
jacuzzi) or seawater. It can destroy the heater.
When installing a new heater, switch the heater on for 30mins.
Do not stay inside the sauna room while performing the operation.
See page 9.
Make sure that no flammable objects have been placed on the
heater before activating the preset time function or the stand-by
mode for the remote operation.
Cleaning and user maintenance shall not be made by children without
supervision.
ENGLISH
Kiukaan kytkennän ja korjaamisen saa suorittaa vain valtuutettu
sähköasentaja
Asentajalle:
Asentaessasi kiuasta, tarkista vaadittavat suojaetäisyydet
valmistajan käyttöohjeesta (Kuva 2)
Elektroniset tunnistimet ja muut sensorit tulee asentaa siten,
että saunaan tuleva raitisilma ei vaikuta niiden toimintaan.
Käyttäessä erillistä ohjausta, tulee ohjauskeskus ja
ohjauspaneeli asentaa saunan ulkopuolelle.
Jos kiuas on julkisessa käytössä ja siinä on viikkoajastin, tai jos
sen voi kytkeä päälle kauko-ohjaimella, on saunan oveen
asennettava erillinen ovitunnistin, joka kytkee pois päältä kaikki
esiajastustoiminnot kun kiuas on valmiustilassa ja saunan ovi
avataan.
Ennen kiukaan asennusta, tarkista valmistajan ilmoittamat
saunan maximi ja minimi koot (Kuva 6)
Varmista, että saunan ilman vaihto on riitävä ja asianmukainen
(Kuva 5)
6
SUOMI
7
The electronic sensor and electric heating system should be mounted
in a way so that incoming air will not interfere with it. If using a separate
control, the controlunit and control panel must be mounted outside the
sauna cabin.
Wiring and repairs must be done by a certified electrician.
Follow the Minimum Safety Distances when mounting the heater
(see Fig. 2).
If this sauna heater is used for public saunas or saunas that may
be switched on by a separate remote-control system/ the door of the
sauna room must be fitted with an interlock such that the stand-by mode
setting for remote operation is disabled if the sauna door is opened when
the stand-by mode setting for remote operation is set.
When positioning the sauna heater, observe the minimum safety
distances (see Fig. 1).
Observe the specifications on volumes of the sauna cabin (see Fig. 6).
Observe the specifications on ventilation of the sauna cabin
(see Fig. 5).
For Technicians:
ENGLISH
8
Remove the carton from the
heating elements before installing
the heater as it is only intended to
protect them during shipment.
NOTE:
Poista suojapahvi vastuksista ennen
asentamista, se on tarkoitettu
ainoastaan suojaamaan kuljetuksen
ajaksi.
HUOMIO:
JALKA
STAND
Fig. 1
Kuva. 1
Kiuas voidaan sijoittaa mihin vain saunaan, kuitenkin vähimmäisetäisyyksiä
turvallisuussyistä noudattaen (kuva 2). Noudata annettuja kuutiotilavuuksia
(katso tekniset tiedot s. 18). Kiuasta ei saa asentaa syvennykseen. Älä asenna
saunaan kuin yksi kiuas ellei sinulla ole erikoisohjeita kahden kiukaan
asentamiseen. Useimmissa maissa, laki vaatii kiukaan kiinnittämisen lattiaan
(kuva 1).
Kiuaskytkennät saa tehdä ainoastaan valtuutettu sähköasentaja, turvallisuuden
ja luotettavuuden varmistamiseksi. Väärät kytkennät voivat aiheuttaa
oikosulkuja ja palovaaran
(kytkentäkaavio sivu 13).
Kiukaan asentaminen
Ruuvattava suoraan
lattiaan estämään
kiukaan
liikkuminen.
Must be screwed
directly on the floor
to prevent the
heater from being
accidentally moved.
Kierrä
säätääksesi
korkeuden.
Twist to adjust
height.
SUOMI
9
The heater can be placed wherever in the sauna, but for safety and
convenience, follow the minimum safety distances as provided in Fig. 2. Follow
the cubic volumes given in the Technical Data (page 18.). Do not install the
heater to the floor or wall niche. Do not install more than one heater in a
sauna room unless you follow the special instructions for twin-heater
installations. In most countries, there is a law that requires heaters to be
screwed to the floor as provided in Fig. 1.
The heater gets very hot. To avoid the risk of accidental contact with the
heater, it is recommended that a heater guard be provided.
The cable used for sauna wiring must be HO7RN-F type or its equivalent. A
certified electrician must do the installation of the heater to ensure safety and
reliability. Improper electrical connection can cause electric shock or fire. Refer
to the electrical diagram in page 13.
Heater Installation
HUOM:
Vähimmäisturvaetäisyydet (mm)
Minimum Safety Distances (mm)
Kuva 2
Fig. 2 Tarkista ohjauskeskuksen tehonkesto
ohjauskeskuksen käyttöohjeesta.
Kontaktoriyksikkö tarvitaan, jos
kiukaan teho ylittää erillisen ohjaus-
keskuksen kapasiteetin.Erillinen kon-
taktoriyksikkö voidaan liittää kiukai-
siin joiden teho on 10,5kW tai
enemmän.
NOTE:
A B
100DRF3-45NS
DRF3-60NS
DRF3-75NS
DRF3-90NS
100
100
100
1900
1900
1900
1900
B
A
A
A20
max. 500
Please refer to the control unit
manual for maximum power rating.
Contactor unit is needed if heater’s
power rating exceeds separate
control unit’s capacity. Additional
contactor unit can be connected to
the heaters 10,5kW and higher.
ENGLISH
10
Huom! Takuu ei korvaa kiukaan lämmityselementtien rikkoutumisia jotka johtuvat
väärän kivilajin käytön tai virheellisen ladonnan aiheuttamasta ylikuumenemisesta
tai niiden aiheuttamista mekaanisista vaurioista.
Huom! Älä koskaan käytä kiuasta ilman kiviä koska tämä voi aiheuttaa
kiukaan vaurioitumisen ja palovaaran. Normaalikäytössä kiukaissa kiviksi
suositellaan oliviini, oliviinidiabaasi tai peridiootti (esim. Parhaat Löylyt tms.) kiviä
läpimitaltaan alle 10 cm. Kivet tulee asettaa siten, että ne jättävät riittävästi
ilmavälejä esteettömälle ilmankierrolle.
Ennen kiukaan kivittämistä, tulee kiukaan toimivuus kokeilla. Kiuas laitetaan päälle
hetkeksi ja kaikkien vastusten tulee lämmetä.
Kivien tarkoitus kiukaassa on varastoida lämpöenergiaa löylyveden tehokkaan
höyrystämisen takaamiseksi. Kiukaan oikean toiminnan varmistamiseksi on kivet
poistettava kiukaasta vähintäin kerran vuodessa tai n. 500 käyttötunnin välein.
Kiukaan kivitila puhdistetaan murentuneista kivistä ja uudet kivet ladotaan ohjeen
mukaisesti. Tarvittava kivien määrä on ilmoitettu kiukaan teknisissä tiedoissa
sivulla 18.

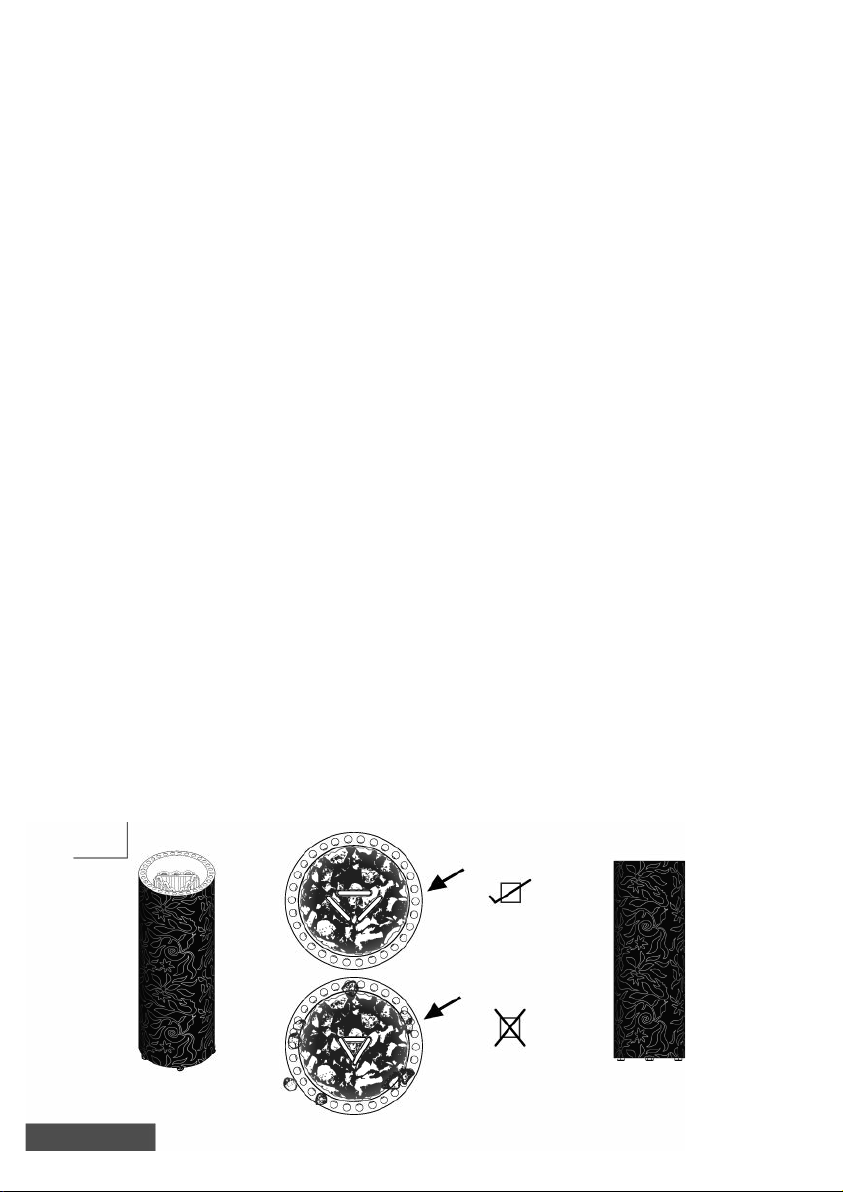

Kuva. 3
Fig. 3 Kivi
Stone
Huono kivitys
Bad stone arrangement
Hyvä kivitys
Good stone arrangement
Vastus
Heating Element
Kivien latominen kiukaaseen
Ennen kivien latomista on suositeltavaa pestä ne mahdollisen lian ja pölyn
poistamiseksi. Kivien latomisessa kiukaaseen on huomioitava, että kiukaan läpi
virtaavan ilman kiertoa ei estetä koska tämä johtaa lämmityselementtien
ylikuumenemiseen ja niiden käyttöiän merkittävään lyhenemiseen. Kivet on
ladottava kiukaaseen siten, että elementit peittyvät mahdollisimman hyvin
ulkopäin katsottuna. Isokokoisia kiviä ei saa milloinkaan työntää väkisin
lämmityselementtien väliin vaan tällaiset kivet on poistettava. Varmista, että
lämmityselementtejä tukeva teline on tukevasti paikallaa. Kivet ovat ladottava
siten, että elementit eivät väänny ulos- tai sisäänpäin ja elementit eivät saa
koskettaa toisiaan kivien ladonnan tuloksena. Alle 35 mm halkaisijaltaan olevia
pienikokoisia kiviä tai kiven paloja ei kiukaaseen saa laittaa koska ne vaarantavat
ilman kierron ja voivat aiheuttaa lämmityselementtien ylikuumenemisen. Kiukaan
mukana tulevat erilliset vastuspidikkeet on asennettava huolellisesti siten, että ne
estävät vastusten keskinäiset kontaktit. Älä lado kiviä vastustelineen sisäpuolelle,
vaan pelkästään sen ympärille ja yläpuolelle. Kivet on ladottava kiukaaseen siten,
että elementit peittyvät mahdollisimman hyvin ulkopäin katsottuna. Jos vastukset
koskevat toisiinsa, vastusten elinikä lyhenee huomattavasti. (Kuva 4)
SUOMI
Kiuaskivet
Indice
Lingue:
Altri manuali Sawo Stufa
Sawo
Sawo Cirrus Rock CRR2-30NB Manuale utente
Sawo
Sawo NORDEX MINI NRMN-23Ni2 Manuale utente
Sawo
Sawo TH2-30NS-CNR Manuale utente
Sawo
Sawo CUMULUS Series Manuale utente
Sawo
Sawo Nimbus Manuale utente
Sawo
Sawo ARIES ARI3-45Ni2-CNR Manuale utente
Sawo
Sawo ORN-90NS Manuale utente
Sawo
Sawo SAVONIA Manuale utente
Sawo
Sawo ARIES ARI3-45NB-WL Manuale utente
Sawo
Sawo 21 Manuale utente
Sawo
Sawo SCANDIA SCA-45NB Manuale utente
Sawo
Sawo TH2-30NB Manuale utente
Sawo
Sawo TH6-105Ni-CNR Manuale utente
Sawo
Sawo SCANDIA COMBI Series Manuale utente
Sawo
Sawo SCANDIA SCA-45NB Manuale utente
Sawo
Sawo ARIES ROUND Series Manuale utente
Sawo
Sawo MINI MN-23NB Manuale utente
Sawo
Sawo CIRRUS ROCK CRR-30NB Manuale utente
Sawo
Sawo MX-30NB Manuale utente
Sawo
Sawo SCANDIA SCA-45NS Manuale utente
Manuali Stufa popolari di altre marche
Empire Heating Systems
Empire Heating Systems WCC65 Manuale utente
Wetekom
Wetekom 92 86 43 Manuale utente
Desa
Desa SPC170-F Manuale utente
Watlow
Watlow Watrod Electric Tubular Heaters Manuale utente
Haverland
Haverland ECO-DRY GPS Series Manuale elenco delle parti
Stelpro
Stelpro ASILVC2060 Series Manuale utente
