Schlage B-Series Manuale utente

*P515-800*

P515-800

Customer Service

1-877-671-7011

www.allegion.com/us

*Control Key

*Llave de control

*Clef d’contrôle

(B562/D231 SFIC see reverse/vea el revés / voir l’inverse)

(FSIC see reverse/vea el revés / voir l’inverse)

SFIC Only:Insert Driver Bar & Turn It Towards

Extended Deadbolt in Door Edge

SFIC Solamente: Inserte la barra de impulsora

y la vuelta hacia el cerrojo

extendido en borde de la puerta

SFIC Seulement: Insérer la barre de transmission

et le tourner vers le pêne dormant

prolongé en bord de porte

+ +

1* 3

Return to Lock Installation

Vuelve al instalación de la cerradura

Revenir à l’installation de serrure

Full Size IC (FSIC) Small Format IC (SFIC)

(B562/D231)

B-Series, D-Series

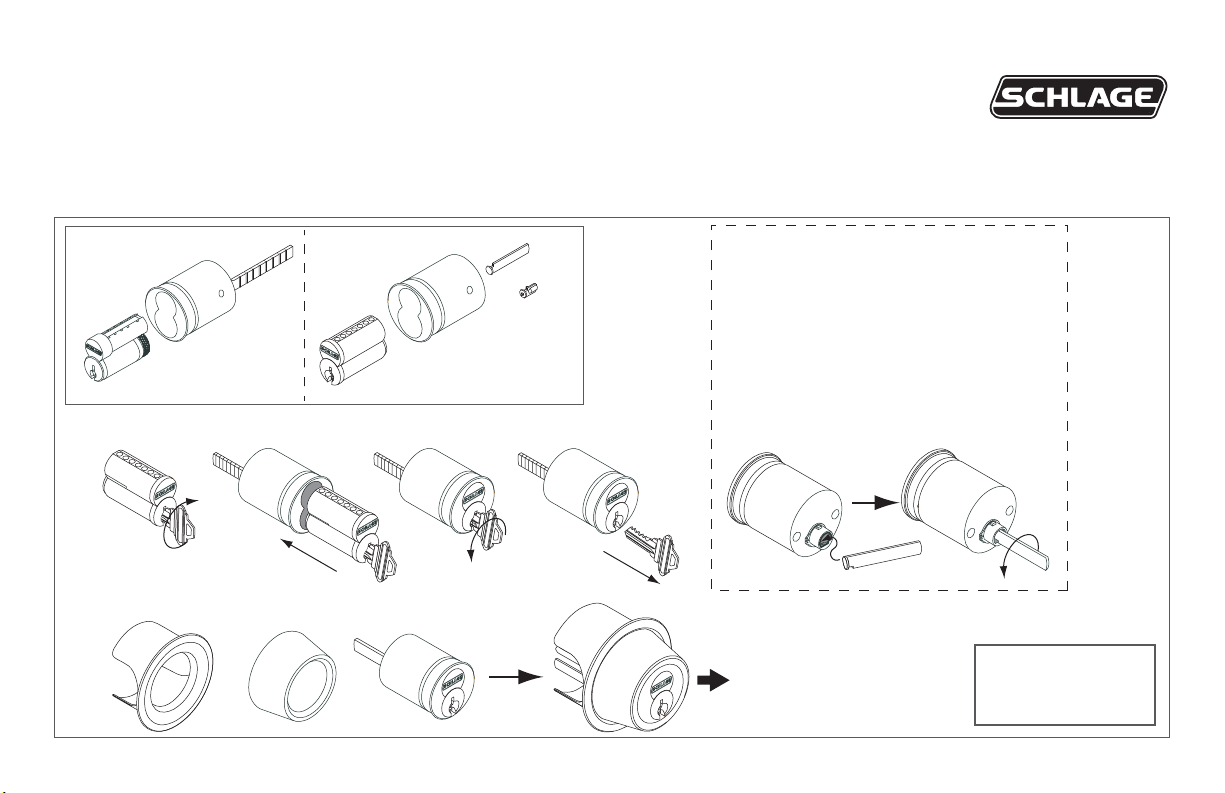

Interchangeable Cylinder Assembly Instructions

Instrucciones de asamblea de cilindros intercambiables

Notice d’assemblée d’cylindres interchangeables

Printed in U.S.A.

P515-800 Rev. 01/14-c

B562/D231

Double SFIC Cylinder Only

Cilindros SFIC Doble Solamente

Double Cylindre de SFIC Seulement

Double FSIC Cylinder Only

Cilindros SFIC Doble Solamente

Double Cylindre de SFIC Seulement

Horizontal

NOTE: Driver bars must overlap inside deadbolt

NOTA: Las barras deben traslapar

adentro el cerrojo

NOTE: Les barres doivent recouvrir

à l'intérieur de le pêne dormant

Return to Front

Vuelva al frente

Revenir à l'avant

Measure Door Width

Mida el grosor de la puerta

Measurer l’èpaisseur de la porte

Break Bar as Indicated

Rompa la barra

según lo indicado

Casser la barre

comme indiqué

Determine Driver Bar Length

Determine el tamaño de la

barra impulsora

Determiner la longeur de la

barre de transmission

1⁵⁄₈” (41mm) EXT

1³⁄₈” (35mm) EXT 1⁷⁄₈” (48mm)

2” 1¹⁄₂” (38mm) EXT

1³⁄₄” (44mm)

1⁵⁄₈” (41mm)

EXT = Optional Extender Rings

Anillos extensibles opcionales

Anneaux de prolongation facultatifs
