SCS Sentinel CL-3645 Manuale utente



Portier vidéo / CCTV



SENTINEL

V.06-2014 / Ind.A

Manuel d’utilisation



enseigne : .................................................................................. date achat : .................................

ville : .............................................................................. CP : ...........................................................

VOUS

nom : ........................................................... prénom : ....................................................................

tél. : .................................................. email : ....................................................................................

ville : .............................................................................. CP : ...........................................................



particulier professionnel

société : ...............................................................................................................

siret : .....................................................................................................................................................

DÉCLARATION DE GARANTIE

PAR COURRIER

SCS SENTINEL - Service commande





PAR INTERNET



SENTINEL



nom : ....................................................................................................................................................

code barre (numéro à 13 chiffres) : .................................................................................................

N° lot (indiqué dans la zone du code barre du packaging) : ......................................................

GARANTIE 

N’oubliez pas d’enregistrer votre garantie .

Conservez soigneusement votre justicatif d’achat. (photocopie ticket de caisse ou facture).

Il vous sera demandé pour faire valoir la garantie.

FR ::: 1

Introduction

Nous vous remercions d’avoir acheté notre produit haute qualité.

Lisez attentivement cette notice et suivez toutes les instructions an de proter pleinement

de toutes les fonctionnalités offertes par votre nouvel appareil.

L’utilisation de ce produit est composée de deux parties : 

 (1èrepartie) et  (2ème partie)



An de réduire le risque de d’électrocution et de blessure, suivez ces avertissements de

sécurité avant l’emploi de l’appareil.

1. Lisez attentivement les instructions de ce manuel d’utilisation

2. Respectez les avertissements de sécurité indiqués directement sur l’appareil.

3. Réglez l’heure et la date suite au remplacement des piles

3. Débranchez l’appareil de la prise murale avant nettoyage. Utilisez un chiffon doux et sec

pour essuyer. N’utilisez pas de nettoyant liquide ou d’aérosol.

4. Ne placez pas d’objets sur le cordon d’alimentation qui pourraient l’endommager.

5. Ne placez pas la platine de rue et la caméra à proximité de métal.



FR ::: 2

6. Respectez les symboles de polarité au moment d’insérer les batteries (se référer au chapitre

mise en place des batteries).

7. En cas de problème, débranchez l’appareil de la prise et conez la réparation de l’appa-

reil à du personnel qualié.

8. Respectez les symboles de polarité au moment d’insérer les batteries (se référer au chapitre

mise en place des batteries).

9. Utilisez uniquement . N’utilisez jamais

de piles ordinaires ou de piles alcalines classiques au risque de provoquer des blessures ou

d’endommager l’appareil.

10. N’associez pas des piles neuves avec des piles usées. Les piles usées ne doivent pas être

jetées avec les ordures ménagères ou jetées au feu.

11. Si le combiné n’a pas été utilisé pendant une longue période, retirez les piles pour éviter les

fuites possibles.

12. Utilisez uniquement l’adaptateur secteur indiqué dans ce manuel d’utilisation.

13. Gardez l’appareil hors de portée des enfants

14. Utilisez l’appareil uniquement de la façon décrite dans ce manuel.

15. Cessez immédiatement l’utilisation de l’appareil si vous constatez des dysfonctionnements.

FR ::: 3



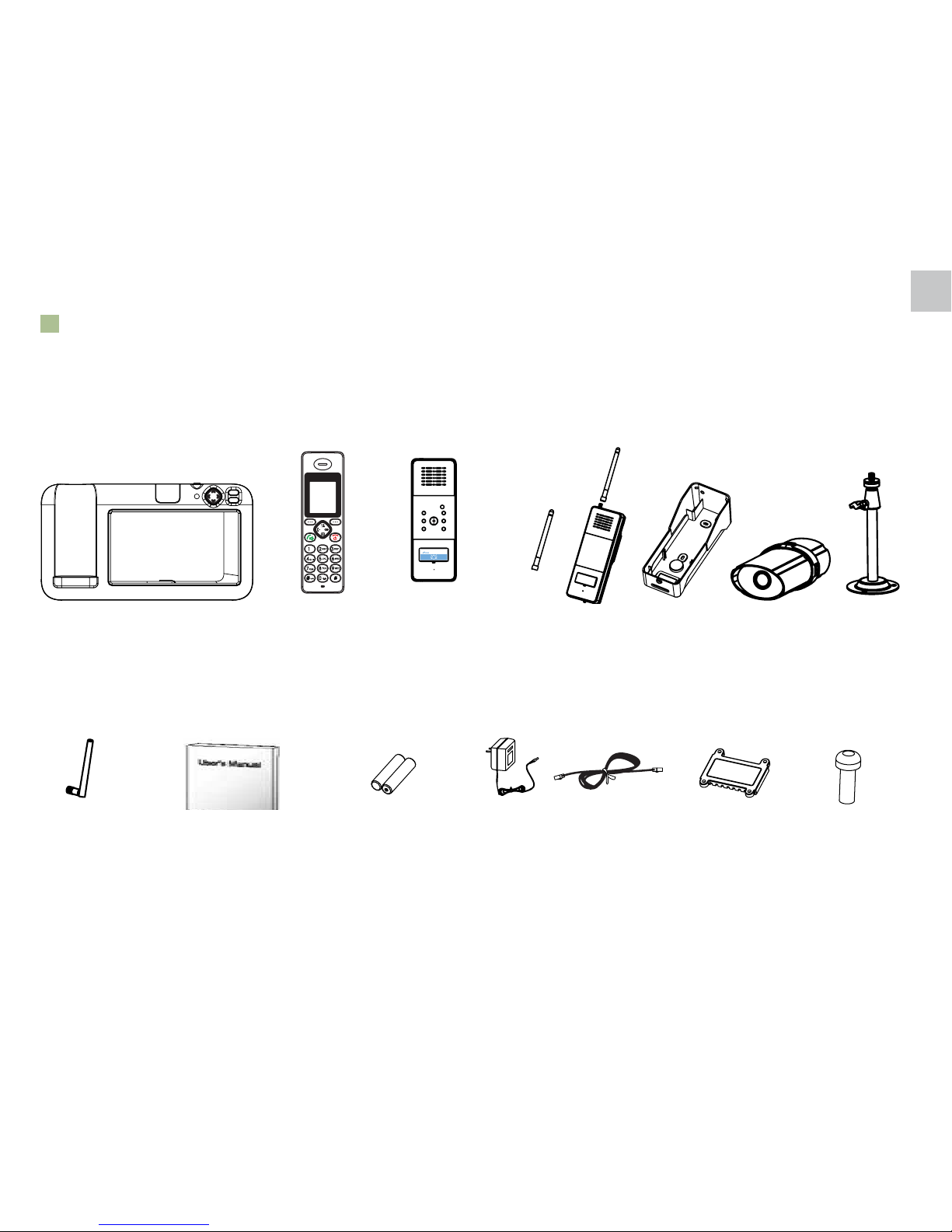

Unpacking

Once you have unpacked your phone, make sure that all the parts shown below are available. If any

pieces are missing or broken, please promptly call your dealer.

Line cord*Adapter*

(2)

2 AAA Ni-MH

batteries

User's manual

Indoor phone

(Handset)

*The shape of the plug can vary according to each country’s specification.

Rain Cover

Antenna

(Optional)

Outdoor phone

rear cover

Screws

Outdoor phone

Indoor phone

(Base)

Stand

Camera

Antenna

(Camera)

Frequency Range1.88~1.90GHz

Channels120 Duplex channels

Frequency Stability

Carrier Power

Modulation

<250mW

GFSK

< 50 KHz

Charging time15 hours

Ambient temperatureNormal:15°C ~35°C, Extreme: 0°C ~40°C

Humidity0%~90%

Dimensions (mm)Base: 102 x 100 x 105; Handset:160 x 48 x 28

Power SupplyBase input: 7.5V, 300mA;Handset input: Ni-MH: 1.2V , 600mAh

x 2

Technical Specifications

Design and specifications are subject to change without notice.

Moniteur

(Base)

Platine

de rue

Antenne

(Option)

Couvercle

anti pluie

Lorsque vous déballez l’appareil pour la première fois, vériez que la boîte contient bien

tous les éléments illustrés ci-dessous. Si vous constatez qu’une pièce est manquante ou

endommagée, contactez sans attendre votre revendeur.

Caméra Pied

Unpacking

Once you have unpacked your phone, make sure that all the parts shown below are available. If any

pieces are missing or broken, please promptly call your dealer.

Line cord*Adapter*

(2)

2 AAA Ni-MH

batteries

User's manual

Indoor phone

(Handset)

*The shape of the plug can vary according to each country’s specification.

Rain Cover

Antenna

(Optional)

Outdoor phone

rear cover

Screws

Outdoor phone

Indoor phone

(Base)

Stand

Camera

Antenna

(Camera)

Frequency Range1.88~1.90GHz

Channels120 Duplex channels

Frequency Stability

Carrier Power

Modulation

<250mW

GFSK

< 50 KHz

Charging time15 hours

Ambient temperatureNormal:15°C ~35°C, Extreme: 0°C ~40°C

Humidity0%~90%

Dimensions (mm)Base: 102 x 100 x 105; Handset:160 x 48 x 28

Power SupplyBase input: 7.5V, 300mA;Handset input: Ni-MH: 1.2V , 600mAh

x 2

Technical Specifications

Design and specifications are subject to change without notice.

Téléphone

(combiné)

Antenne

(Caméra)

2 batteries

AAA Ni-MH

Adaptateur*

(2)

Couvercle

arrière de la

platine

Vis

Manuel

d’utilisation

Cordon*

*La forme de la prise varie selon la norme de chaque pays.

Guide dépannage

Symptômes Vérifications et solutions

Pas de

fonctionnement

Vérifiez les branchements.

Vérifiez que le cordon d’alimentation soit correctement branché.

Vérifiez que les batteries du combiné soient bien rechargées.

Vérifiez que les batteries soient correctement installées.

Pas de tonalité Vérifiez que le cordon téléphonique soit bien branché

Vérifiez tous les branchements

Rien ne s’affiche

Vérifiez que les batteries soient bien installées.

Vérifiez que Les batteries du combiné soient bien rechargées.

Vérifiez que le combiné soit bien allumé

Le niveau de

charge de la

batterie est

très faible

Le numéro ne

s’affiche pas

Vérifiez et nettoyez les contacts de chargement.

Remplacez les batteries par des neuves si nécessaire

Assurez-vous que les batteries correspondent à celles indiquées dans

ce manuel

Assurez-vous que vous avez souscrit à ces options auprès de votre

opérateur.

L’appelant peut masquer son numéro

Laisser sonner un peu le temps que les informations apparaissent.

SOMMAIRE

Avant emploi

Fonctionnement

Introduction

Présentation du téléphone

Description des touches du

téléphone

Reconnaissance de la platine

Reconnaissance de la camera

Mise en tension /hors tension

Réception appel

Déclenchement ouverture

Capteur de luminosité

Témoin d’alimentation

Prise de photos et enregistrement

Passez en mode caméra

Instructions d’installation

Fixation de la caméra

Installation du moniteur

Installation de la platine

Description de l’écran

Partie 1: Portier vidéo et

caméra de vidéosurveillance

Mise en place des batteries

Mise sous tension

Vérification du signal vidéo

Chargement du combiné

Préambule

Introduction

Avertissements de sécurité

Eléments fournis

Liste des caractéristiques

1.8GHz technologie DECT

Affichage LCD (128X64 points)

Jusqu’ à 5 combinés reliés sur une même base

Jusqu’à 4 bases paramétrables pour un combiné

Réglage du contrast de l’écran LCD

Répertoire jusqu’à 50 entrées

Journal de rappels jusqu’à 10 entrées

10 mélodies de sonnerie

Tonalité de clavier

Appel Interne

Transfert d’appels

Mode conférence à trois

Protection code Pin

Pré-composition

Rappel, Flash, Pause, Mute

9 mélodies VIP

Bip de portée

Haut-parleur pour fonction mains libres

Volume micro et écouteur ajustable

Mode numérotation TONE/PULSE

Durée FLASH réglable

Réglage Date & heure

Verrouillage clavier

11 langues de menu

Fonction réponse automatique

Fonction Alarme avec option “snooze”

Paramétrage nom du combiné

étro éclairage écran LCD et clavier

Basse radiation (option)

Double système FSK et DTMF

Double appel / appel en absence

Journal d’appels jusqu’à 40 entrée

Ajout/suppression entrée dans répertoire

Messagerie

Affichage durée d’appels

Note :

Les fonctions présentation du numéro et double

appel ne sont valables que si vous avez souscrit

ces options auprès de votre opérateur.

Liste menu

SOMMAIRE

Description du menu

Date et Heure

Volume

Lecture Vidéo

Lecture Photo

Enregistrement cyclique

Enregistrement moniteur

Enregistrement platine

Mode capture d’image

Réglage luminosité

Description du menu

En mode menu

En mode caméra

En mode détection de mouvement

Programmation automatique

de visionnage

Information micro carte SD

Réinitialisation

Formatage micro carte SD

Version du système

Descriptif techniques

Description du menu

Double appel

Si vous avez souscrit à l’option double appel,

le téléphone affichera le nom et le numéro du

deuxième appelant.

Appelant 1

4361234 Appelant 1

4Appelant 2

2915678

Information appel 1 Information appel 2

1.Lorsque vous êtes en ligne, l’écran affiche

automatiquement le numéro du deuxième appelant.

2. Appuyez la touche Flash pour répondre au deuxième appel.

3. Lorsque vous avez terminé, appuyez à nouveau la touche

Flash pour revenir à la conversation avec le premier appelant.

Note :

Si vous avez transféré un appel externe vers un

autre combiné, vous ne pouvez pas utiliser l'appel

fonction d'attente via le second combiné.

SOMMAIRE

Découverte de l’appareil

Fonctions de base

Fonctions du combiné

Description des touches

Icônes de l’écran LCD

Branchements du moniteur

Mise en place des batteries

Chargement du combiné

Allumer/éteindre le combiné

Passer un appel

Réception d’un appel

Fonction secret

Réglage du volume

Rappel du dernier numéro

Journal d’appels

Verrouillage du clavier

Réponse automatique

Langue

Nom du combiné

Bip de portée

Recherche du combiné

Mode de numérotation

Fonction mains libres

Signal Flash

Réglage de la sonnerie

Partie 2: Téléphone DECT

Fonctions du moniteur 39

Conférence à trois

Si vous recevez un appel extérieur alors que vous êtes

déjà en communication interne, vous pouvez établir

une conférence à trois.

1. Lors d’un appel externe, tapez puis entrez

le numéro du combine que vous souhaitez joindre.

2. Le destinataire appuie pour répondre

3. Appuyez sur la touche pour démarrer la

conférence à trois.

4. Chacun peut à tout moment quitter la conférence en appuyant sur

Note :

Si l'un des combinés arrête la conférence

téléphonique, les appareils restants

continueront la conférence.

SOMMAIRE

Fonctions avancées

Liste des caractéristiques

Navigation dans le menu

Options menu

Répertoire

Réglages de la base

Réglages du combiné

Réinitialisation

Double appel

Guide dépannage

Descriptif technique





Indice

Lingue:

Altri manuali SCS Sentinel Sistema di interfono

SCS Sentinel

SCS Sentinel 50M Manuale utente

SCS Sentinel

SCS Sentinel VisiDoor 7+ Manuale utente

SCS Sentinel

SCS Sentinel AudioBell Magnet Manuale utente

SCS Sentinel

SCS Sentinel SOFIA M7E8 TOP B Manuale utente

SCS Sentinel

SCS Sentinel SOFIA M1E8 TOP B Manuale utente

SCS Sentinel

SCS Sentinel AudioKit DUO Manuale utente

SCS Sentinel

SCS Sentinel VisioKit S04 Manuale utente

SCS Sentinel

SCS Sentinel VisioKit 7 Manuale utente

SCS Sentinel

SCS Sentinel VisioDoor 4.3 Manuale utente

SCS Sentinel

SCS Sentinel AudioKit 3208D Manuale utente

SCS Sentinel

SCS Sentinel AudioBell PAF0005 Manuale utente

SCS Sentinel

SCS Sentinel SOFIA M7E8 W Manuale utente

SCS Sentinel

SCS Sentinel AudioKit 32068 Manuale utente

SCS Sentinel

SCS Sentinel AirVisio 200 Manuale utente

SCS Sentinel

SCS Sentinel AudioKit 150 Manuale utente

SCS Sentinel

SCS Sentinel VisioKit 7 Manuale utente

SCS Sentinel

SCS Sentinel AudioKit 32068 Manuale utente

SCS Sentinel

SCS Sentinel PRPVC 2B1 Manuale utente

SCS Sentinel

SCS Sentinel DuoPhone 150 Manuale utente

SCS Sentinel

SCS Sentinel Visio Door 4.3+ RFID Manuale utente

SCS Sentinel

SCS Sentinel WDP200 Manuale utente

SCS Sentinel

SCS Sentinel AudioKit 3208D Manuale utente

SCS Sentinel

SCS Sentinel AudioKit 32068 Manuale utente

SCS Sentinel

SCS Sentinel KIT HP85 Manuale utente

Manuali Sistema di interfono popolari di altre marche

Bticino

Bticino LINEA 3000 Manuale utente

MSI

MSI MSI-140 Manuale utente

golmar

golmar Stadio Plus Manuale utente

CyberData

CyberData 011211 series Manuale

Vidos

Vidos duo M1021 Manuale utente

Vimar

Vimar ELVOX 7539/E Manuale utente

SSS Siedle

SSS Siedle BTSV 850-03 Manuale utente

Dahua

Dahua VTO Series Manuale utente

Elvox

Elvox 5651 Manuale utente

Videx

Videx VIDEOKIT Series Manuale utente

Rocom

Rocom Doortello Business FW T2.05W2.04 Manuale utente

Viking

Viking E-35-EWP Manuale utente

Safeguard Supply

Safeguard Supply LRA-EX1000 Manuale utente

SSS Siedle

SSS Siedle BFCV 850 Series Manuale utente

GRD

GRD MAX V2 Manuale utente

Alecto

Alecto ADI-250 Manuale utente

Aiphone

Aiphone IE-8MD Manuale utente

Perel

Perel EDB4 Manuale utente
