Zum Öffnen Batteriefach-Deckel drücken

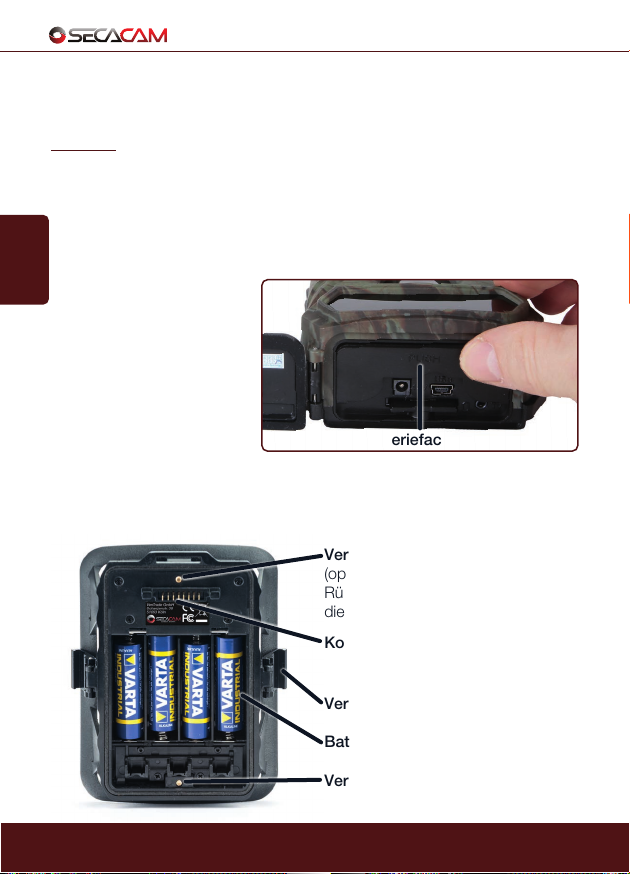

Verstärkungs-Schraube
(optional um die Befestigung der
Rückenschale zu verstärken; erhöht
die Wetterfestigkeit der Kamera.)
Kontakt zum Kamera-Körper
Verschluss-Klammern
Batteriefach
Verstärkungs-Schraube
10
Die Arbeitsspannung der Raptor mobile ist 12 V. Ein einwandfreier Betrieb ist
nur mit 8 Batterien gegeben. Alternativ können Akkus vom Typ LR6 (AA) 1,5
V Mignon verwendet werden.
Achtung: Die Kamera muss zum Einlegen der Batterien ausgeschaltet sein!
Verwenden Sie bitte entweder nur Batterien oder nur Akkus, keine Misch-
bestückung. (Siehe auch Seite 20)
Unteres Batteriefach: Das untere Batteriefach erreichen Sie über die Bo-
denplatte der Kamera. Dazu lösen Sie bitte per Hand die kleine Messing-
schraube. Wenn Sie die Bodenplatte wegklappen, sehen Sie den Deckel des
Batteriefachs. Mit leichtem Druck auf „PUSH“ lösen Sie die Verriegelung die-
ses Deckels. Achten Sie beim
Einlegen der vier vollgelade-
nen Batterien oder Akkus bit-
te unbedingt auf die richtige
Polarität! Diese ist im Deckel
des Batteriefachs markiert.
Verschließen Sie das Batterie-
fach wieder mit dem Deckel,
bis der Verschluss einrastet.
Hinteres Batteriefach in der Halterung: Der zweite 4er-Satz Batterien wird
in das Rückenteil eingesetzt. Öffnen Sie dazu die Schutzabdeckung des rück-
wärtigen Batteriefachs, indem Sie den Klemmverschluss an der Unterseite
3. Vorbereiten der Kamera
