Sennheiser HEV 70 Manuale utente

HEV 70

HIGH VOLTAGE ON

PEAK

HEV 70

GEBRAUCHSANLEITUNG

INSTRUCTIONS FOR USE

NOTICE D‘EMPLOI

ISTRUZIONI PER L‘USO

INSTRUCCIONES PARA EL USO

GEBRUIKSAANWIJZING

10-20.000 Hz < 0,01 % 750 g

HE 60 앸HEV 70Chinch≥90 dB

LINE

BYPASS

OUT

HEV70

NURVONAUTHORISIERTEM

FACHPERSONALZUÖFFNEN!

VORSICHTHOCHSPANNUNG!

TOBEOPENEDBYAUTHORIZED

PERSONSONLY!

DANGER,HIGHVOLTAGEINSIDE!

POWERSUPPLY:NT20-4FUSE:

MADEIN

GERMANY

24V

500mA

______

----------

630mASLOW





HIGHVOLTAGEON

PEAK

HEV 70













HEV 70 Speziell für den Betrieb des elektrostatischen

Kopfhörers HE 60 wurde der Verstärker

HEV70entwickelt.AlsHochvolt-/Halbleiter-

verstärker liefert er einerseits die benötigte

Polarisationsspannung für den elektrostati-

schen Kopfhörer HE 60 und verstärkt

andererseits das eingehende Tonsignal.

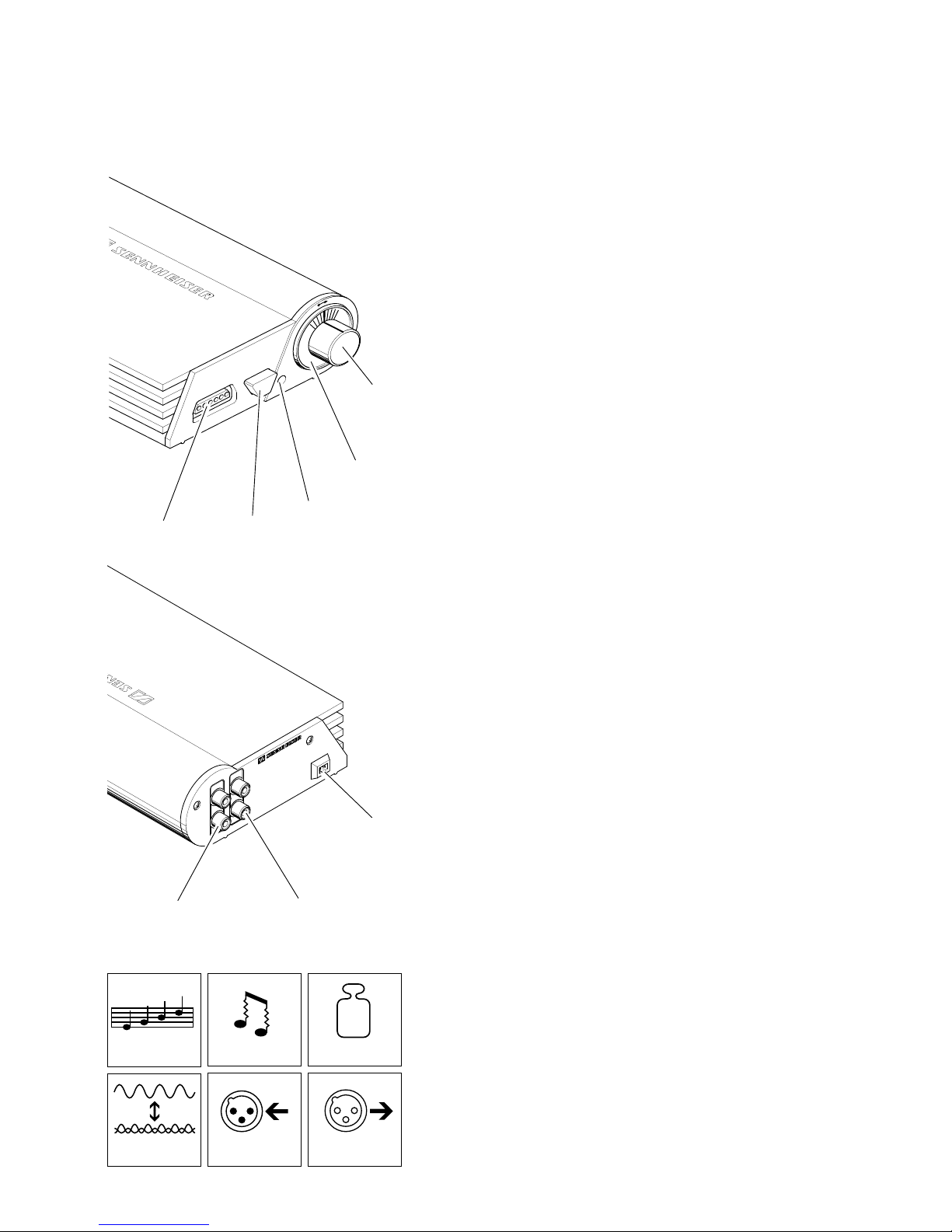

Anschlüsse und Bedienelemente

2-Kanal-Einsteller für die Lautstärkereglung.

(hochwertiges ALPS-Potentiometer)

Lautstärke einstellen

Lautstärkeregler rechts

Lautstärkeregler links

Die Regler und  sind durch eine

Rutschkupplung verbunden und

werden gemeinsam bedient.

Kanalunterschiede einer Tonquelle

lassen sich ausgleichen. Regler fest-

halten, mit Regler die gewünschte

Korrektur einstellen.

Betriebs- und Übersteuerungsanzeige

Diese LED leuchtet grün wenn der

Verstärker in Betrieb ist.

Beginnt diese LED hin und wieder rot

zu leuchten, ist der Verstärker HEV 70

übersteuert. Stellen Sie die Lautstärke

etwas zurück!

EIN/AUS-Schalter

Anschlußbuchse für HE 60. Diese

Buchse führt für den Kopfhörer HE 60

die Signalspannung und die Polarisa-

tionsspannung.

Stromversorgung, Anschluß für die

Zuleitung vom Netzgerät NT 20.

Line-Ein- und Ausgänge ("Bypass"), intern durchgeschleift. Vergoldete

Cinchbuchsen. Kennzeichnung L(links) und R(rechts) beachten.

Verbinden Sie einen Line-Ausgang Ihrer HIFi-Komponente mit dem Line-

Eingang des Verstärkers HEV 70.

Geräte, die bislang am Line-Ausgang Ihrer HiFi-Komponente angeschlossen

waren, werden nunmehr mit dem Ausgang des HEV 70 verbunden.

Sicherheitshinweise

Dieses Gerät führt Hochspannung! Als Hersteller ist Sennheiser verpflichtet,

deshalb auf mögliche Gefahrenquellen hinzuweisen:

•Benutzen Sie dieses Gerät nur in trockenen Räumen.

•Hat Ihr Verstärker HEV 70 längere Zeit im Kalten gestanden, lassen Sie

ihm bitte 1-2 Stunden Zeit sich auf "Zimmertemperatur" zu erwärmen. Es

besteht sonst die Gefahr, daß der Verstärker innen "betaut".

•Gerät nicht selbst öffnen. Reparaturen darf nur der autorisierte Sennheiser

Service-Partner durchführen.

•Achten Sie darauf, daß die Netzspannung und die auf dem Netzgerät NT 20

angegebene Netzspannung übereinstimmen.

Technische Daten

Amplitudenlinearität 10 - 20.000 Hz (±1 dB)

S/N Fremdspannungsabstand ≥90 dB

Klirrfaktor (1 KHz) ≤0,01 %

Line-Eingang

Empfindlichkeit/ Impedanz 250 mV / 10 kΩ

Lieferumfang Verstärker HEV 70, Netzgerät NT 20

länderspezifisch, 230V-,240V- 120V-Version.

zu verwenden mit

Netzteile NT 20... : Kopfhörer HE 60

(nicht im Lieferumfang)

Änderungen vorbehalten

HEV 70

HIGH VOLTAGE ON

PEAK

HEV 70

GEBRAUCHSANLEITUNG

INSTRUCTIONS FOR USE

NOTICE D‘EMPLOI

ISTRUZIONI PER L‘USO

INSTRUCCIONES PARA EL USO

GEBRUIKSAANWIJZING

10-20.000 Hz < 0,01 % 750 g

HE 60 앸HEV 70Chinch≥90 dB

LINE

BYPASS

OUT

HEV70

NURVONAUTHORISIERTEM

FACHPERSONALZUÖFFNEN!

VORSICHTHOCHSPANNUNG!

TOBEOPENEDBYAUTHORIZED

PERSONSONLY!

DANGER,HIGHVOLTAGEINSIDE!

POWERSUPPLY:NT20-4FUSE:

MADEIN

GERMANY

24V

500mA

______

----------

630mASLOW





HIGHVOLTAGEON

PEAK

HEV 70













HEV 70 The HEV 70 amplifier has been developed

especially for use with the HE 60. As a high

voltage/semi-conductor amplifier it supplies

the polarisation voltage needed for the

electrostatic headphone HE 60 and amplifies

the incoming signal.

Connections and operating elements

2-channel-switch for volume control (high

qualitiy ALPS potentiometer)

Volume control

volume control button right

volume control button left

The control buttons and are

joined by a sliding clutch, this way

they are operating simultaneously.

Channel differences of a sound source

can be compensated by holding tight

the control button and realizing the

correction at the same time with the

controll button .

Operating and

overmodulation indication

This LED is emitting green light when

the amplifier is operating.

If the LED begins to emit

sometimes red light the amplifier is

overmodulated. Reduce the volume!

On/off switch

Connection socket for HE 60. This

socket supplies the signal and

polarization voltage for the headphone.

Power supply, connection for the

cable of the power supply unit NT 20.

Line inputs and outputs („Bypass“), internally looped through. Gold-

plated Cinch sockets. Pay attention to the markings L(left) and R(right).

Connect one line output of your hifi component with the line input of the

amplifier HEV 70.

Devices which until now were connected to the line output of your hifi

component are now connected to the output of the HEV 70.

Security hints

This amplifier is operating with high voltage! As producer Sennheiser is obliged

to point at possible dangers:

•Use the amplifier only in dry rooms.

•If your amplifier had been stored for a longer period at cold temperatures, please

wait 1 - 2 hours until the amplifier is adapted to the normal room temperature.

Otherwise the amplifier risks to be moistened inwards by condensation water.

•Do not open the amplifier. Repairs are only to be made by an authorized

Sennheiser service agent.

•Pay attention as to the mains voltage corresponds to the mains voltage

indicated on the power supply unit NT 20.

Technical data

Amplitude response 10 - 20,000 Hz (±1 dB)

S/N ratio ≥90 dB

Distorsion (1 KHz) ≤0,01 %

Line input

Sensitivity / impedance 250 mV / 10 kΩ

Delivery includes amplifier HEV 70, power supply unit NT 20,

type 230 V, 240 V 120 V according to the country.

Suitable headphone

Power supply units NT 20 ...: HE 60

(delivery not included)

Subject to alterations.

HEV 70

HIGH VOLTAGE ON

PEAK

HEV 70

GEBRAUCHSANLEITUNG

INSTRUCTIONS FOR USE

NOTICE D‘EMPLOI

ISTRUZIONI PER L‘USO

INSTRUCCIONES PARA EL USO

GEBRUIKSAANWIJZING

10-20.000 Hz < 0,01 % 750 g

HE 60 앸HEV 70Chinch≥90 dB

LINE

BYPASS

OUT

HEV70

NURVONAUTHORISIERTEM

FACHPERSONALZUÖFFNEN!

VORSICHTHOCHSPANNUNG!

TOBEOPENEDBYAUTHORIZED

PERSONSONLY!

DANGER,HIGHVOLTAGEINSIDE!

POWERSUPPLY:NT20-4FUSE:

MADEIN

GERMANY

24V

500mA

______

----------

630mASLOW





HIGHVOLTAGEON

PEAK

HEV 70













HEV 70 L’amplificateur HEV 70 est spécialement

conVu pour le fonctionnement du HE 60.

Comme amplificateur à semi-conducteurs

haute tension il fournit d’une part la tension

de polarisation nécessaire pour le casque

électrostatique HE 60 et amplifie d’autre part

le signal acoustique reçu.

Raccordements et élements d’opération

Régulateur de 2 canaux pour réglage du

volume(potentiomètreALPShautdegamme).

Réglage du volume

Réglage du volume droite

Réglage du volume gauche

Les boutons de réglage et sont

joints par un accouplement patinant et

fonctionnent ainsi simultanément.

Des différences de canal d’une source

sonore peuvent être compensées. A cet

effet, il faut tenir le bouton de réglage

pendant que la correction est

effectuée avec le bouton de réglage .

Affichage de fonctionnement et de

surmodulation

Cette LED est allumée en couleur

verte quand l’amplificateur est en

fonctionnement.

Si la LED commence de s’allumer de

temps en temps en couleur rouge,

l’amplificateur HEV 70 est surmodulé.

Dans ce cas réduisez le volume!

Interrupteur

Douille de raccordement pour HE 60

pour la tension de signal et de

polarisation pour le casque HE 60.

Alimentation, raccordement pour

câble du bloc d´alimentation NT 20.

Entrées et sorties Line („Bypass“), bouclage interne. Douilles Cinch plaquées

d’or. Attention aux marquages L(gauche) et R(droite).

Raccordez une sortie Line de votre appareil hifi avec l’entrée de

l’amplificateur HEV 70.

Des appareils ayant été raccordés jusqu’à maintenant à la sortie Line de

votre appareil hifi sont alors raccordés à la sortie du HEV 70.

Avertissements de sécurité

Cet appareil est sous haute tension! En tant que producteur Sennheiser est obligé

d’attirer l’attention aux dangers possibles:

•N’utilisez l’appareil que dans un environnement sec.

•Si votre amplificateur HEV 70 à été exposé pendant une période plus longue à

des températures basses, s.v.p. attendez 1 à 2 heures jusqu’à ce que l’appareil

s’est adapté à la température ambiante. Autrement, l’intérieur de l’amplifica-

teur risque d’être mouillé par de l’eau de condensation.

•Ne pas ouvrir l’appareil. Des réparations de doivent être effectuées que par

un agent de service après-vente autorisé.

•Faites attention à ce que la tension secteur corresponde à la tension secteur

indiquée sur le bloc d’alimentation NT 20.

Caractéristiques techniques

Linéarité d’amplitude 10 - 20.000 Hz (±1 dB)

Rapport signal/bruit ≥90 dB

Facteur de distorsion (1 KHz) ≤0,01 %

Entrée Line

Sensibilité / impédance 250 mV / 10 kΩ

Fourniture amplificateur HEV 70, bloc d’alimentation NT 20,

type 230 V, 240 V 120 V, selon pays.

Casque approprié

Bloc d’alimentation NT 20... : HE 60

(pas inclus à la fourniture)

Sous réserve de modifications.

HEV 70

HIGH VOLTAGE ON

PEAK

HEV 70

GEBRAUCHSANLEITUNG

INSTRUCTIONS FOR USE

NOTICE D‘EMPLOI

ISTRUZIONI PER L‘USO

INSTRUCCIONES PARA EL USO

GEBRUIKSAANWIJZING

Altri manuali per HEV 70

Indice

Lingue:

Altri manuali Sennheiser Amplificatore

Sennheiser

Sennheiser A 200 audioport Dimensioni

Sennheiser

Sennheiser HDVD 800 Manuale utente

Sennheiser

Sennheiser HDV 820 Manuale utente

Sennheiser

Sennheiser HDVA 600 Manuale utente

Sennheiser

Sennheiser KAT 15 Manuale utente

Sennheiser

Sennheiser A 200 audioport Manuale utente

Sennheiser

Sennheiser MZA 900 P Manuale utente

Sennheiser

Sennheiser HZA 40 Manuale utente

Sennheiser

Sennheiser VL 801 Guida rapida

Sennheiser

Sennheiser A 200 audioport Manuale utente

Sennheiser

Sennheiser HDVA 600 Dimensioni

Sennheiser

Sennheiser GSX 1200 Pro Manuale utente

Sennheiser

Sennheiser HDV 820 Manuale utente

Sennheiser

Sennheiser HDVD 800 Dimensioni

Sennheiser

Sennheiser HS 303 Guida rapida

Sennheiser

Sennheiser A 200 audioport Manuale utente

Sennheiser

Sennheiser AB 1036-9 Manuale utente

Sennheiser

Sennheiser ADN CU1 Manuale utente

Sennheiser

Sennheiser HSV 25 Guida rapida

Sennheiser

Sennheiser UI 760 Manuale utente

Sennheiser

Sennheiser ADN PS - Manuale utente

Sennheiser

Sennheiser HDVA 600 Manuale utente

Sennheiser

Sennheiser CONFERETTE C 2-1 Manuale utente

Sennheiser

Sennheiser GSX 1200 Pro Manuale utente

Manuali Amplificatore popolari di altre marche

ASTRO

ASTRO HVO V40 P Manuale utente

Marantz

Marantz SUPERSCOPE BLA-545 Istruzioni per il montaggio

NAD

NAD CI980 Manuale utente

Technics

Technics SE-CH770 Manuale utente

Harman Kardon

Harman Kardon HK6300 Manuale utente

NAD

NAD T975 Manuale utente

McIntosh

McIntosh MA6850 Manuale utente

Electro-Harmonix

Electro-Harmonix ENGLISH MUFF’N Manuale utente

Viatron

Viatron Autrix Manuale utente

GME

GME GA9800 Manuale utente

Atlas

Atlas CP700 Manuale utente

Roland

Roland KC-1000 Manuale utente

Pyle

Pyle PFMRA350BW Manuale utente

Advantage

Advantage S-250 Manuale utente

IRT Electronics

IRT Electronics DVA-3007 Manuale utente

Dimavery

Dimavery BA-100 Series Manuale utente

Sony

Sony XM-S400D Manuale utente

Schertler

Schertler ROY X Manuale utente
