Sennheiser HME 410-1 Manuale utente

HME 410-1/-3

Headsets mit 10-poligen Spezial-Steckern

Bedienungsanleitung

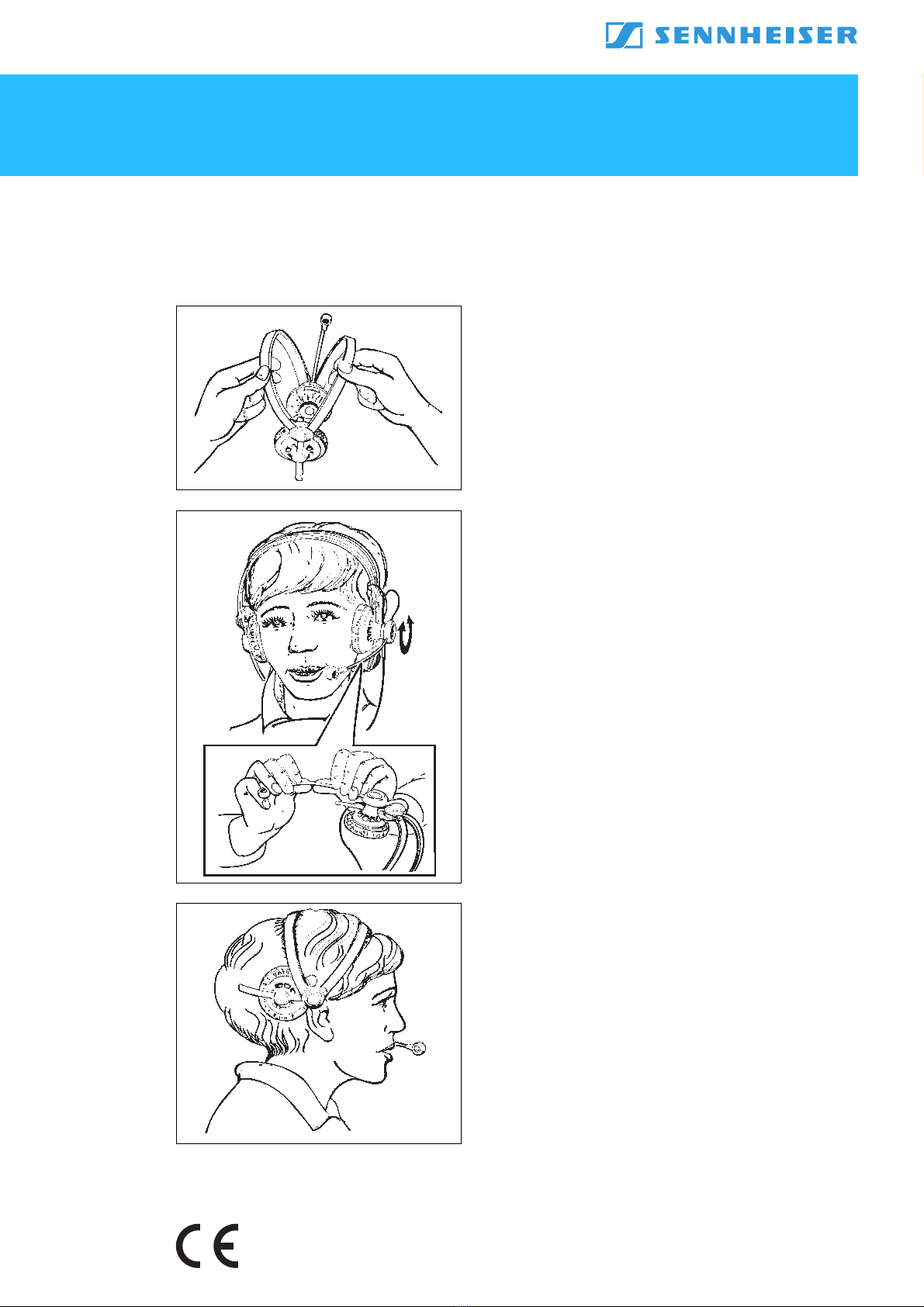

Bügel auseinanderklappen.

Headset aufsetzen.

Mikrofon so ausrichten, dass es sich dicht neben dem Mundwin-

kel befindet (Abstand ca. 2 cm).

Hinweis:

Der Mikrofonarm ist um 350° schwenkbar.

Das Mikrofon kann so links- oder rechtsseitig getragen werden.

Für einohriges Hören Hörersystem nach hinten schwenken.

Technische Daten

Kopfhörer Wandlerprinzip dynamisch

Übertragungsbereich 20 – 18,000 Hz

Impedanz 600 Ωpro System

Kennschalldruckpegel (1 kHz, 1 mW) 100 dB ± 3 dB

Andruckkraft ca. 2,5 N

Mikrofon Wandlerprinzip Back-Elektret-Kondensatorkapsel, geräuschkompensiert

Übertragungsbereich 100 – 3,400 Hz

Freifeldleerlauf-Übertragungsfaktor 10 mV/Pa ± 1,5 dB

Elektrische Impedanz (1 kHz) ca. 1 kΩ

Min. Abschlussimpedanz 4,7 kΩ

Geräuschspannungsabstand nach DIN 45590 ≥64 dB

Versorgungsspannung Verstärker / Mikrofon 3,5 – 15 V / ca. 200 µA

Aussteuerbarkeit k = 1 % bei ca. 125 dB / UB= 9 V

Verstärker Betriebsspannung ± 12 V / ca. 15 mA

Aussteuerbarkeit k = 1 % bei Uin = 650 mV

Verstärkung (20 mA) RI = 350 Ωca. 18 dB

Rauschspannung nach DIN 45405 ca. 150 µV

Allgemein Stecker

Kabellänge

410-1: Typ FFP-3S-310

410-3: Typ FGG-1B-310

ca. 1,8 m

Gewicht ohne Kabel und Verstärker 130 g

Temperaturbereich Lagerung: –20 °C bis +70 °C

Betrieb: –10 °C bis +60 °C

Klimafestigkeit Lagerung bis +40 °C und 90 % relative Feuchte

HME 410-3

Schaltbild

HME 410-1

HME 410-1/-3

Headsets with 10-pin special connectors

Instructions for use

Adjust the two-piece headband.

Put on the headset.

Position the microphone so that it is placed at the corner of the

mouth (distance approx. 2 cm).

Note:

The microphone boom can be turned through 350° and thus be

worn on either side.

For single-sided listening, flip away one earcup.

microphone

headphone

capsule,

right

headphone

capsule,

left

screen

ye ye

bk wh

Specifications

Headphones Transducer principle dynamic

Frequency response 20 – 18,000 Hz

Impedance 600 Ωper side

Characteristic SPL (1 kHz, 1 mW) 100 dB ± 3 dB

Contact pressure approx. 2.5 N

Microphone Transducer principle back-electret condenser mic capsule, noise-compensated

Frequency response 100 – 3.400 Hz

Sensitivity (free field, no load) 10 mV/Pa ± 1.5 dB

Electrical impedance (1 kHz) approx. 1 kΩ

Min. terminating impedance 4.7 kΩ

Signal-to-noise ratio as per DIN 45590 ≥64 dB

Supply voltage for amplifier / microphone 3.5 – 15 V / approx. 200 µA

Dynamic range THD = 1 % at approx. 125 dB / UB= 9 V

Amplifier Operating voltage ± 12 V / approx. 15 mA

Dynamic range THD = 1 % at Uin = 650 mV

Gain (20 mA) RI = 350 Ωapprox. 18 dB

Noise voltage as per DIN 45405 approx. 150 µV

General Connectors

Cable length

410-1: Typ FFP-3S-310

410-3: Typ FGG-1B-310

approx. 1.8 m

Total weight without cable and amplifier 130 g

Temperature range storage: –20 °C to +70 °C

operation: –10 °C to +60 °C

Climatic rating storage at up to +40 °C and 90 % relative humidity

Sennheiser electronic GmbH & Co. KG

30900 Wedemark, Germany

www.sennheiser.com

Phone +49 (5130) 600-0

Fax +49 (5130) 600-300

Printed in Germany

93294 Publ. 08/03

left right

screen bl

blrd

bkrd

blrd

bkye

rdbkye

screen

bl bl

wh g

R7 C7 R4 C4 C1

C6 C2

R5 R6

T1 T2

microphone

headphone

capsule,

left

headphone

capsule,

right

screen bl

blrd

bkrd

blrd

bkye

rdbkye

screen

bl bl

wh gn

R7 C7 R4 C4 C1

C6 C2

R5 R6

T1 T2

Circuit Diagram

HME 410-1 HME 410-3
