Sennheiser HMD 25-1 Guida rapida

Hör- / Sprechgarnitur

Microphone / headphone combination

Anschlußschema

Wiring Diagram

HME 25-1

HMD 25-1

Sennheiser Electronic GmbH & Co. KG Telefon +49 (0)5130 600-0

D 30900 Wedemark Telefax +49 (0)5130 6312

Printed in Germany Publ. 44877 09/96 A03

Die Hör- / Sprechgarnitur HME 25-1 wird mit offenen Kabelenden geliefert. Sie haben so die

Gelegenheit, die passende Steckverbindung selbst leicht anzubringen.

HME 25-1 microphone / headphone combinations are delivered with open cable ends so that you are

able to fix an appropriate connector by yourself.

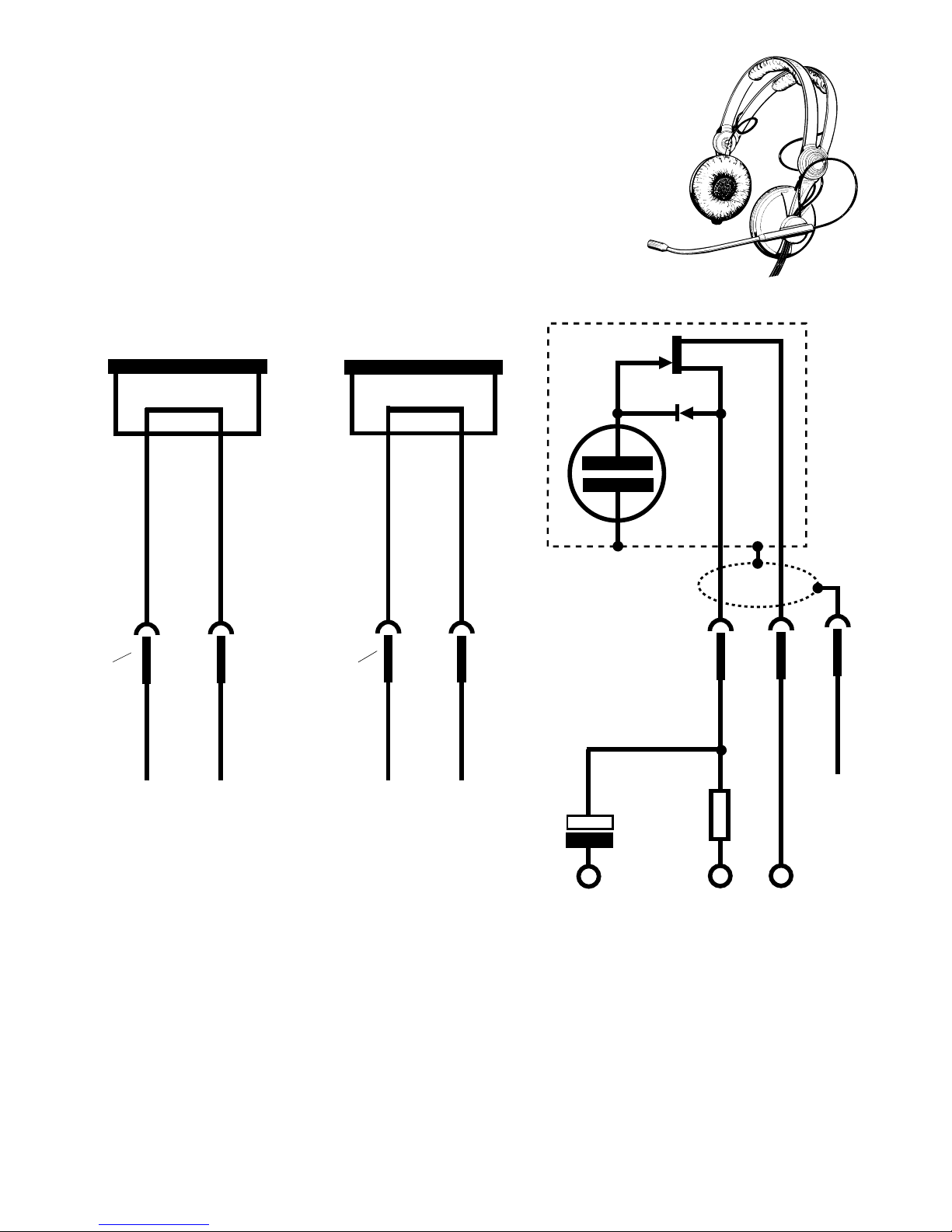

Anschlußschema HME 25-1

Wiring scheme HME 25-1

1 µF/16V 82 k

NF-out + U

(5-15V) - U

rot

red

blau

blue

Schirm

screen

gelb

yellow

schwarz

black

grün

green

weiß

white

8.2 k

Die Hör- / Sprechgarnitur HMD 25-1 wird mit offenen Kabelenden geliefert. Sie haben so die

Gelegenheit, die passende Steckverbindung selbst leicht anzubringen.

HME 25-1 microphone / headphone combinations are delivered with open cable ends so that you are

able to fix an appropriate connector by yourself.

Anschlußschema HMD 25-1

Wiring scheme HMD 25-1

NF-out Schirm

screen

gelb

yellow

schwarz

black

grün

green

weiß

white

rot

red

blau

blue

Technische Daten Kopfhörer

Übertragungsbereich 30 - 16000 Hz

Wandlerprinzip dynamisch, geschlossen

Nennimpedanz 600 Ωpro System

Kennschalldruckpegel ca. 105 dB

Maximaler Schalldruckpegel 120 dB

Nennbelastbarkeit nach DIN 45.582 0,2 W

Klirrfaktor nach DIN 45.500 0,5 %

Art der Ankopplung an das Ohr ohraufliegend

Andruckkraft 2,5 N

Technische Daten Mikrofon HME 25-1 HMD 25-1

Übertragungsbereich 40 - 20000 Hz 50 - 12000 Hz

Akustische Arbeitsweise Druckempfänger, Druckgradientenempfänger,

Elektretkapsel dynamisches Mikrofon

Richtcharakteristik Kugel Superniere

Feldleerlauf-Übertragungsfaktor bei 1 kHz 6,7 mV/Pa 1 mV/Pa

Elektrische Impedanz bei 1 kHz ca. 1 kΩ200 Ω

Min. Abschlußimpedanz 4,7 kΩ1 kΩ

Störspannungsabstand nach DIN 45405

Prüfvergleich und CCIR 468-2 > 56 dB -

Stromversorgung nach DIN 45594, +5-15 V -

Änderungen vorbehalten

Technical data headphone

Frequency response 30 - 16000 Hz

Acoustical principle dynamic, closed

Nominal impedance 600 Ωper system

Sound pressure level approx. 105 dB

Sensitivity at 1 kHz 120 dB

Power handling capability as per DIN 45582 0.2 W

THD ( as per DIN 45500 ) 0.5 %

Coupling to the ears on the ears

Headband pressure 2,5 N

Technical data microphon HME 25-1 HMD 25-1

Frequency response 40 - 20000 Hz 50 - 12000 Hz

Acoustical mode of operation pressure transducer, pressure gradient receiver,

electret capsule dynamic microphon

Directional mode omni-directional supercardioid

Sensitivity at 1 kHz 6,7 mV/Pa 1 mV/Pa

Impedance at 1 kHz ca. 1 kΩ200 Ω

Minimum load impedance 4,7 kΩ1 kΩ

S/N to DIN 45505 and CCIR 468-2 > 56 dB -

Power supply to DIN 45594, +5-15 V -

Subject to alterations
