Sennheiser ME 88 Manuale utente

88 311\1

39"sn" HnOdSNOl13nH1SNI

3SnHO~SNOI13nH1SNI

9Nnll31N"S9NnN31(]38

H:lSI:lHNN:lS[Zj

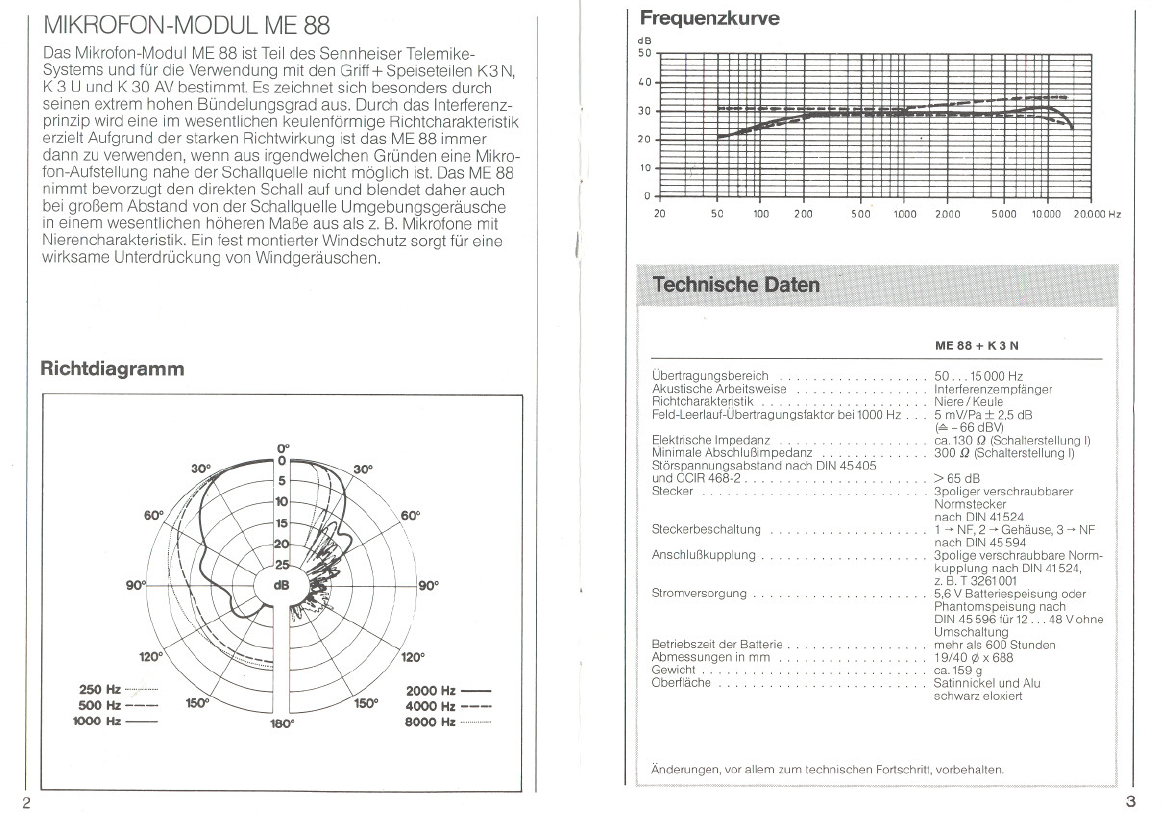

MIKROFON-MODUL ME 88

Das Mikrofon-Modul ME 88 ist Teil des Sennheiser Telemike-

Systems und für die Verwendung mit den Griff +Speiseteilen K3 N,

K 3 U und K 30 AV bestimmt. Es zeichnet sich besonders durch

seinen extrem hohen Bündelungsgrad aus. Durch das Interferenz-

prinzip wird eine im wesentlichen keulenförmige Richtcharakteristik

erzielt Aufgrund der starken Richtwirkung ist das ME 88 immer

dann zu verwenden, wenn aus irgendwelchen Gründen eine Mikro-

fon-Aufstellung nahe der Schallquelle nicht möglich ist. Das ME 88

nimmt bevorzugt den direkten Schall auf und blendet daher auch

bei großem Abstand von der Schallquelle Umgebungsgeräusche

in einem wesentlichen höheren Maße aus als z. B. Mikrofone mit

Nierencharakteristik. Ein fest montierter Windschutz sorgt für eine

wirksame Unterdrückung von Windgeräuschen.

Richtdiagramm

90' 90'

250Hz..

500 Hz---

1000 Hz -180'

2000 Hz -

4000 Hz ---.

8000 Hz .....

Frequenzkurve

20 5000 10,000 20.000 Hzsc 100 200 500 1.Q00 2.000

ME88+K3N

Übertragungsbereich.

Akustische Arbeitsweise. .

Richtcharakteristik .. . . . .. ... . . . . . . . . .

Feld-Leerlauf-Übertragungsfaktorbei1000Hz ..

Elektrische Impedanz. .

Minimale AbschlußImpedanz.. .....

Störspannungsabstand nach DIN45405

und CCIR 468-2 .

Stecker

. . 50".15000 Hz

Interterenzem ptänger

Niere/Keule

5 mV/Pa::!: 2,5 dB

(""" 66 dBV)

ca. 130 Q(SchaltersteIlung I)

300 Q(SchaltersteIlung I)

> 65 dB

3poliger verschraubbarer

Normstecker

nach DIN41524

1 ~ NF, 2 ~ Gehäuse, 3 - NF

nach DIN 45594

3polige verschraubbare Norm-

kupplung nach DIN41524,

z. B.T 3261001

5,6 V Batteriespeisung oder

Phantomspeisung nach

DIN 45596 tür 12.. 48 Vohne

Umschaltung

mehr als 600 Stunden

19/40 iZ5x 688

ca.159 9

Satinnickel und Alu

schwarz eloxiert

Steckerbeschaltung

Anschlußkupplung.

Stromversorgung.

Betriebszeit der Batterie.

Abmessungen in mm

Gewicht. .

Obertläche

Änderungen, vor allem zum technischen Fortschritt, vorbehalten.

----

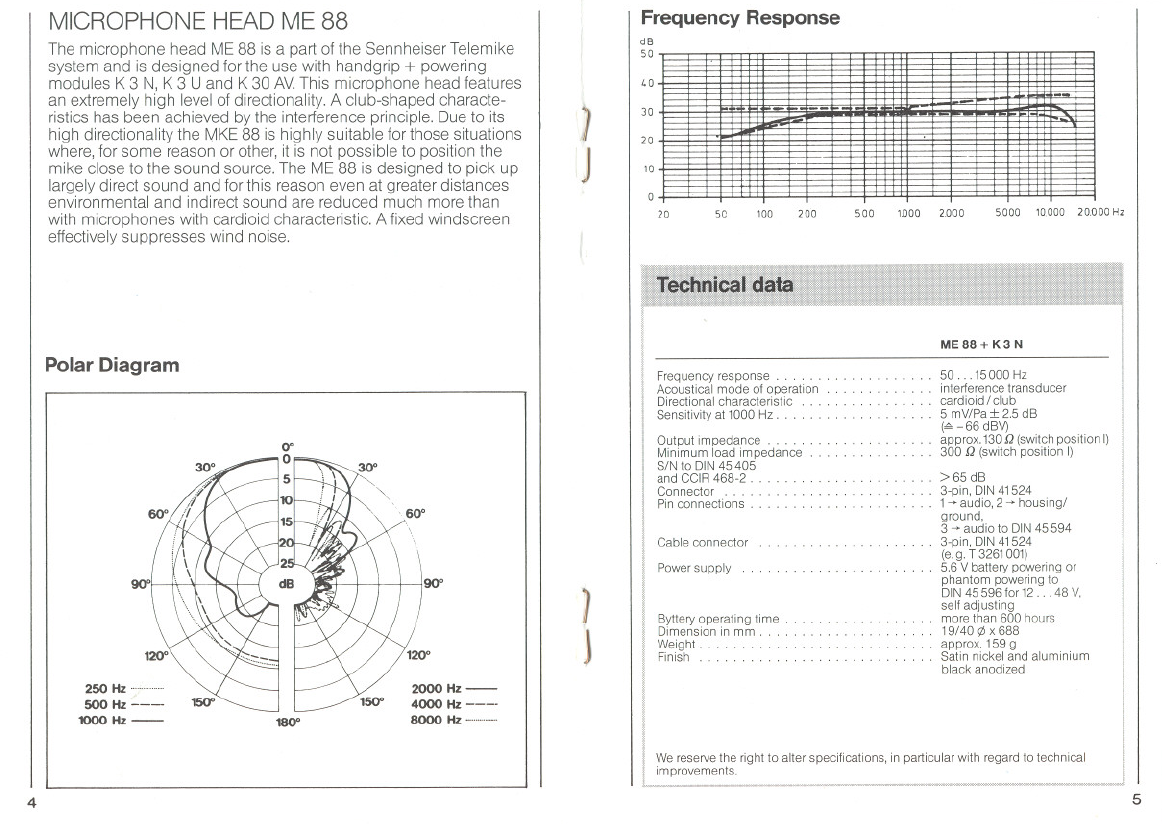

MICROPHONE HEAD ME 88

The microphone head ME 88 is apart of the Sennheiser Telemike

system and is designed forthe use with handgrip +powering

modules K 3 N, K 3 U and K 30 AV.This microphone head features

an extremely high level of directionality. A elub-shaped characte-

ristics has been achieved by the interference principle. Due to its

high directionality the MKE 88 is highly suitable for those situations

where, for some reason or other, it is not possible to position the

mike elose to the sound source. The ME 88 is designed to pick up

largely direct sound and for this reason even at greater distances

environmental and indirect sound are reduced much more than

with microphones with cardioid characteristic. A fixed windscreen

effectively suppresses wind noise.

Polar Diagram

90'

250Hz..

500 Hz---

1000Hz- 180"

2000 Hz -

4000 Hz ---

8000 Hz -.......-.-..

Frequency Response

}

020 200 1.000 2.000 5000 10.000 20000 Hz

500

sc 100

ME 88 + K3 N

Frequency response. . . . . .

Acoustical mode ot operation

Directional characteristic

Sensitivity at 1000 Hz.

Output impedance . . . . .

Minimum load impedance

S/N to DIN 45405

and CCIR468-2 .

Connector . .

Pln connections.

50.. .15000 Hz

interference transducer

cardioid I club

5 mV/Pa:!: 2.5dB

("' -66 dBV)

approx.130 Q(switch position I)

300 Q(switch position I)

Cable connector

> 65 dB

3-pin, DIN41524

1~ audlo, 2 ~ housingl

ground,

3 ~ audio to DIN 45594

3-pin, DIN41524

(e.g. T 3261001)

5.6 V battery powenng or

phantom powering to

DIN45596tor12. .48V,

seit adjusting

more than 600 hours

19/40 <f;x 688

approx. 159 9

Satin nickel and aluminium

black anodized

Powersupply

}

Byttery operating time

Dimension in mm .

Weight.

Finish

We reservethe right to alter specitications, in particular wlth regard to technlcal

improvements.

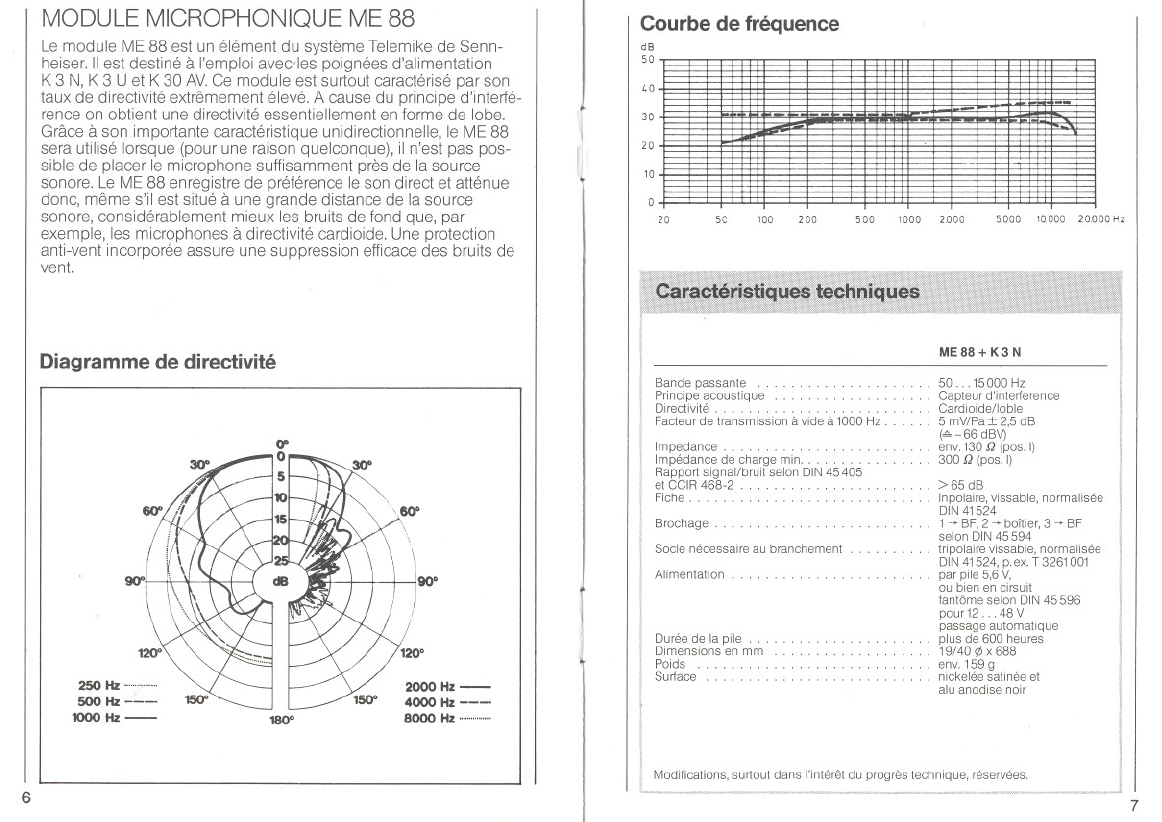

MODULE MICROPHONIQUE ME 88

Le module ME 88 est un element du systeme Telemike de Senn-

heiser. 11est destine a I'emploi aveules poignees d'alimentation

K 3 N, K 3 U et K 30 AV. Ce module est surtout caracterise par son

taux de directivite extremement eleve. A cause du principe d'interfe-

rence on obtient une directivite essentiellement en forme de lobe.

Grace a son importante caracteristique unidirectionnelle, le ME 88

sera utilise lorsque (pour une raison quelconque), il n'est pas pos-

sible de placer le microphone suffisamment pres de la source

sonore. Le ME 88 enregistre de preference le son direct et attenue

donc, meme s'il est situe a une grande distance de la source

sonore, considerablement mieux les bruits de fond que, par

exemple, les microphones a directivite cardioide. Une protection

anti-vent incorporee assure une suppression efficace des bruits de

vent.

Diagramme de directivite

goo

250Hz-..........

500 Hz ---

1000 Hz - 180"

2000 Hz-

4000 Hz--_.

8000 Hz ...............

Courbe de frequence

,1I

20 5C 100 200 500 5000 10000 20000 Hz1000 2.000

ME 88 + K 3 N

Bande passante

Principe acoustique ..

Dlrectlvite . . . . . . . . . . . . . . . . . . . . .

Facteur de transmission a vide a 1000 Hz .

Impedance . . . . . . . . . .

Impedance de charge min. . . . . . . . .

Rapport signal/bruit selon DIN45405

et CCIR 468-2

Fiche

Brochage .

Socle necessaire au branchement

Alimentation

Duree de la pile. . .

Dimensions en mm

Poids ......

Surtace

50.. .15000 Hz

Capteur d'interterence

Cardloide/loble

5 mV/Pa:t 2,5 dB

('" - 66 dBV)

env.130Q(pos. I)

300 Q(pos. I)

> 65 dB

Inpolaire, vlssable, normalisee

DIN41524

1~ BF,2 ~ boTtier,3 ~ BF

selon DIN45594

tripolaire vissable, normalisee

DIN41524, p.ex. T 3261001

par pile 5,6 V,

ou bien en cirsuit

lantame selon DIN 45596

pour 12.. .48 V

passage automatlque

plus de 600 heures

19/40 rtJx 688

env. 159 g

nickelee satinee et

alu anodise noir

Modifications, surtout dans I'interet du progres technique, reselVees.

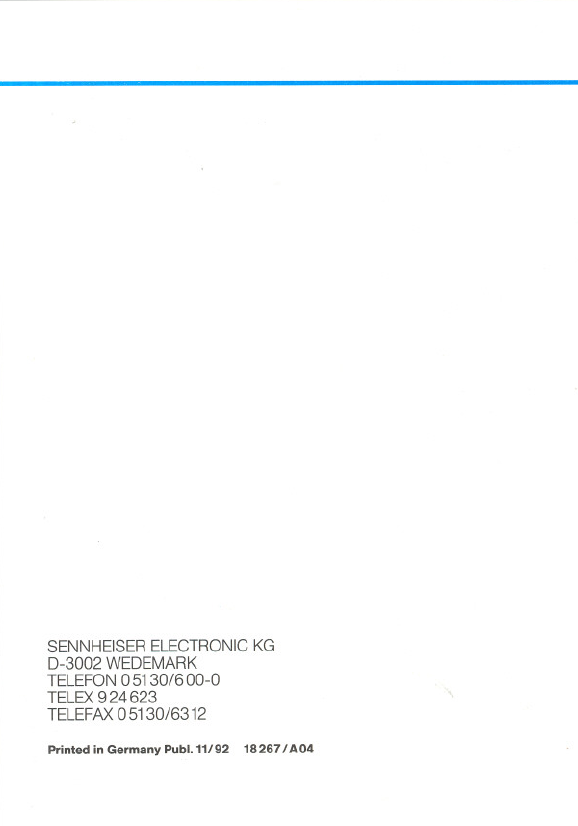

SENNHEISERELECTRONIC KG

0-3002 WEOEMARK

TELEFON05130/600-0

TELEX924623

TELEFAX05130/6312

Printed in Germany Publ.11/92 18267/ AO4
