Sennheiser MKE 2 Gold Manuale utente

BEDIENUNGSANLEITUNG

INSTRUCTIONS FOR USE

NOTICE D‘EMPLOI

ISTRUZIONI PER L‘USO

INSTRUCCIONES PARA EL USO

GEBRUIKSAANWIJZING

MKE 2GOLD

2 3

MKE 2GOLD

BEDIENUNGSANLEITUNG

Bedienungsanleitung ............................................................................................... 3

Instructions for use ............................................................................................... 11

Notice d‘emploi ..................................................................................................... 19

Istruzioni per l‘uso ................................................................................................ 27

Instrucciones para el uso ...................................................................................... 35

Gebruiksaanwijzing ............................................................................................... 43

4 5

MKE 2 GOLD

Kondensator-Ansteckmikrofon mit Kugelcharakteristik für höchste Ansprüche an

Klangqualität und Robustheit. Geeignet für Gesang-/Sprachübertragung und

Instrumentenabnahme in allen Bereichen der Übertragungstechnik.

MERKMALE

씰Sehr kleine Abmessungen, damit unauffällige

Befestigung an der Kleidung oder am Körper direkt.

씰Körperschallunempfindlich.

씰Linearer Frequenzgang.

씰Weitgehend unempfindlich gegen Schweißeintritt durch den Einsatz der

patentierten Tandemmembrane. Diese Konstruktion besteht aus zwei

Einzelmembranen, je eine auf jeder Seite des Membranringes. Die untere ist

elektrisch aktiv und bildet mit der Gegenelektrode den kapazitiven

Schallwandler. Die obere Membrane ist passiv und dichtet das Mikrofon

gegen Schweiß ab. Die dauerhafte Abdichtung zum Gehäuse wird durch

einen Silikonring gewährleistet. Da die Membranen sehr klein und sehr dünn

(nicht einmal 1 µm) sind, fällt es akustisch nicht ins Gewicht, daß sie aus

unterschiedlichenMaterialiensind,sieschwingeninweitemFrequenzbereich

wie bei einem Tandem.

HÖHENANHEBUNG DURCH AUFSTECKBARE KAPPEN

Im Lieferumfang Ihres Mikrofons finden Sie zwei unterschiedlich lange

Aufsteckkappen. Mit diesen Kappen läßt sich die Höhenanhebung beeinflussen.

Schieben Sie die Kappe bis zur zweiten Raste über den Mikrofonkopf.

Beachten Sie die Frequenzdiagramme auf den Seiten 50 bis 51.

씰Kurze Aufsteckkappe: MZC2-1 Art. Nr. 76612

씰Lange Aufsteckkappe: MZC2-2 Art. Nr. 74645

SCHMINKSCHUTZ

Wenn Sie Ihr MKE 2 GOLD am Körper

befestigen und überschminken möchten,

schützen Sie es bitte mit dem Schminkschutz.

Er wird einfach über das Mikrofon (mit

oder ohne Aufsteckkappe) geschoben und

verhindert, daß Schminke in die Gaze

eindringt. Erst kurz vor dem Auftritt

entfernen Sie den Schminkschutz wieder.

Der Schminkschutz ist als Zubehör

erhältlich.

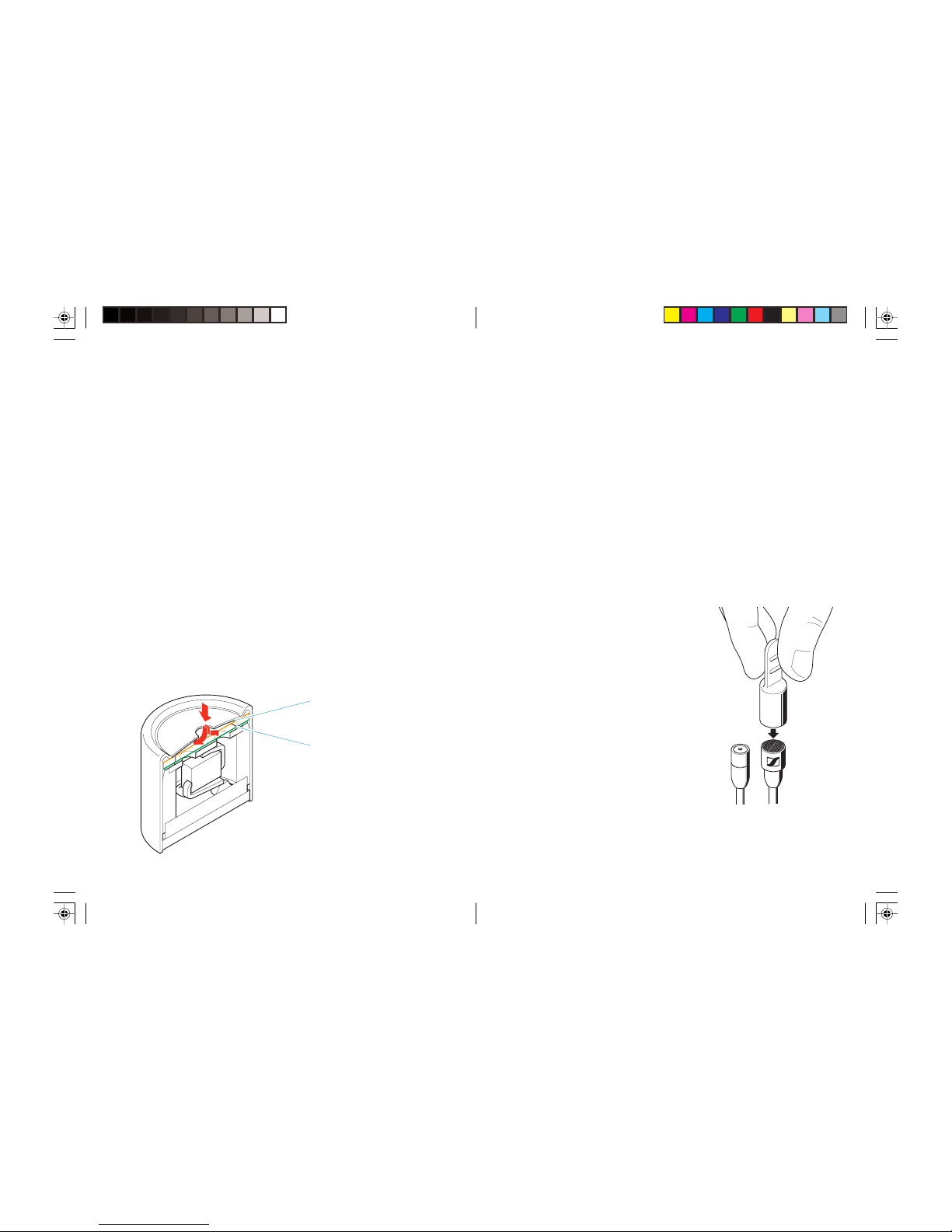

Obere Membrane zur Abdichtung

Untere Membrane als Gegenelektrode

des Schallwandlers.

6 7

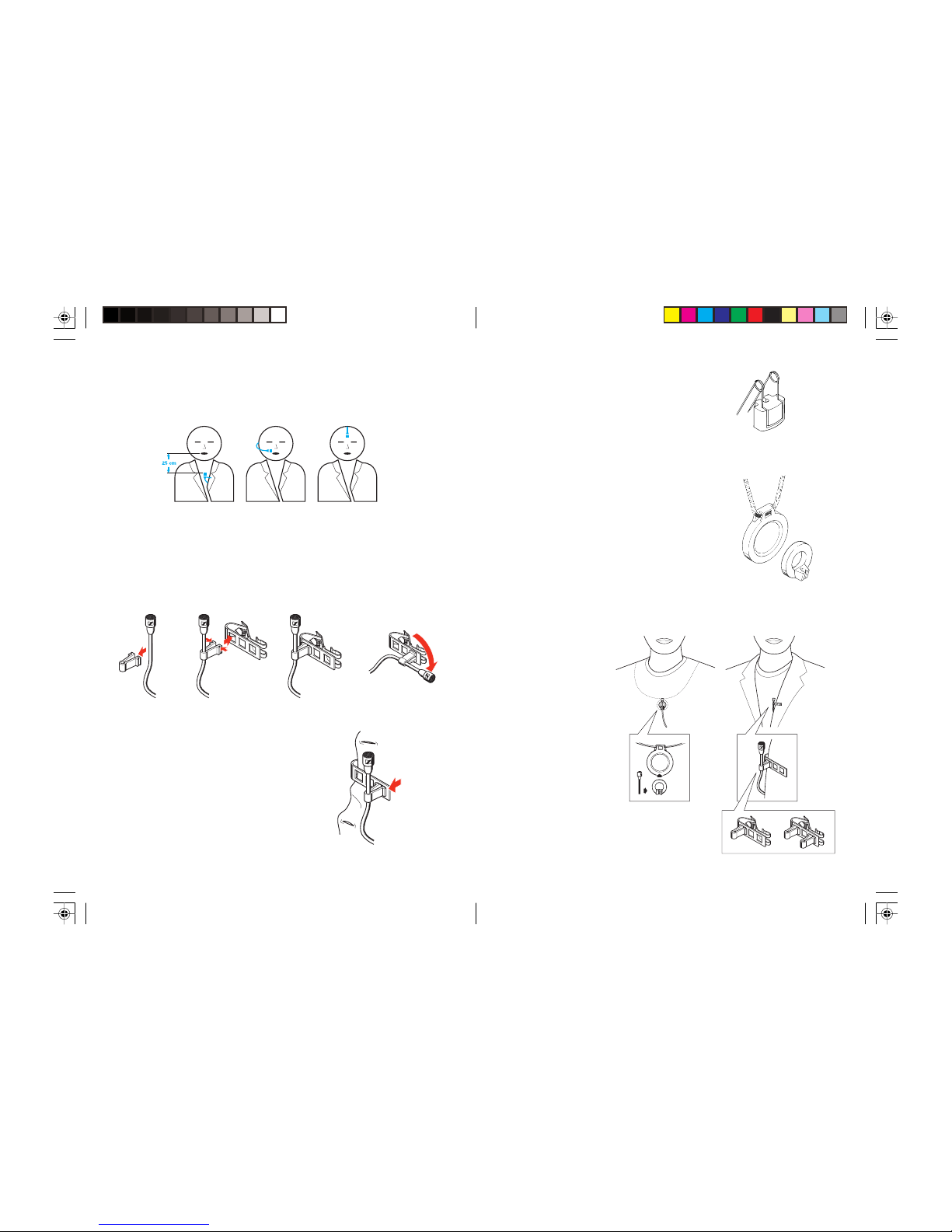

BEFESTIGUNG DES MIKROFONES

Je nach Einsatzbereich können Sie das MKE 2 GOLD unterschiedlich an der

Kleidung oder am Körper befestigen.

BEFESTIGUNG AN DER KLEIDUNG

Mit der Klammer MZQ 02 GOLD befestigen Sie das Mikrofon am Revers, an der

Kravatte, am Blusenkragen, an der Knopfleiste etc. Sie können die Mikrofon-

halterung in der Klammer in 90-Grad-Schritten drehen.

Für dünne Stoffe (z.B. Seide) verwenden Sie

bitte die äußere Halterung, dort ist die

Andruckkraft der Klammer am höchsten.

Wenn es der Kleiderstoff erlaubt, können

Sie das Mikrofon mit der Anstecknadel

MZS 2 befestigen. Diese Befestigung ist

mechanisch stark belastbar. Sie bietet sich

außerdem an, wenn an der Kleidung keine

Aufschläge oder Kanten sind, an denen die

Klammer MZQ 2 Halt findet.

Mit der zweiteiligen Magnethalterung

MZM 10 und MZM 2 haftet das Mikrofon

unsichtbar auf der Kleidung. Oft reicht die

Reibungskraft des Kleiderstoffes aus, daß

das Mikrofon nicht verschoben wird. Bei

glatten Stoffen wird von hinten zusätzlicher

Halt durch die beiliegende Umhängeschnur

gegeben.

ANWENDUNGSBEISPIELE

8 9

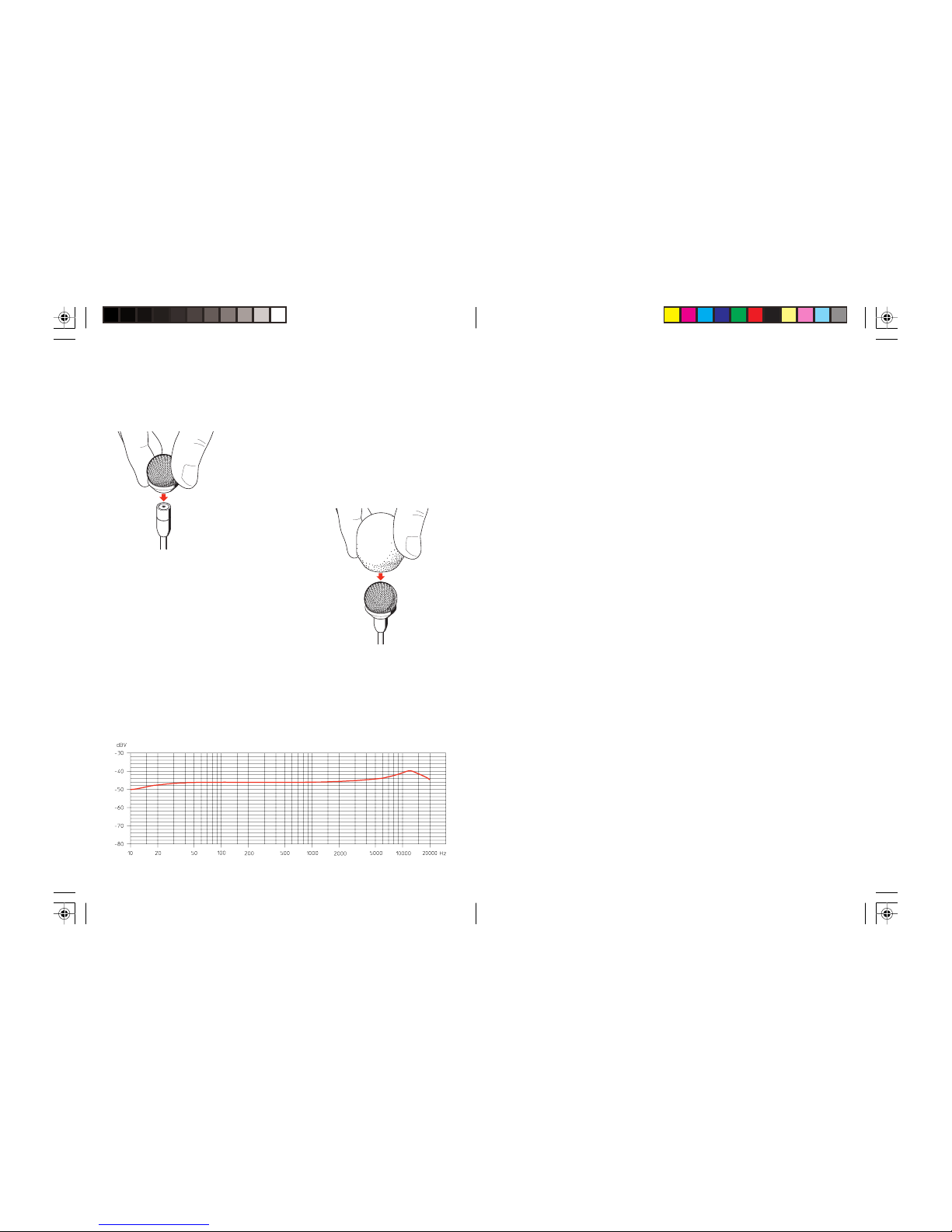

WINDSCHUTZ

Bei Nahbesprechung und Außenaufnahmen stören Blas- und Windgeräusche. Mit

denWindschutzkomponentenMZW2undMZW02 wird dies deutlichvermindert.

Zunächst verwenden Sie bitte den

Windschutz MZW 2. Er vermindert das

Blas- oder Windgeräusch ca. maximal 20 dB.

Eine weitere Verminderung des Blas- oder

Windgeräusches um 10 dB erreichen Sie mit

dem zusätzlichen Schaumnetz-Windschutz

MZW 02.

MZW 2 und MZW 02 sind als Zubehör

erhältlich.

FREQUENZGANG DES MIKROFONS MKE 2 GOLD IM FREIFELD

MKE 2 GOLD - TECHNISCHE DATEN UND LIEFERUMFANG IM VERGLEICH

MKE 2 ... -2R GOLD -2R-3 GOLD -4 GOLD -4-3 GOLD -60 GOLD -5 GOLD -5-3 GOLD

Richtcharakteristik Kugel Kugel Kugel Kugel Kugel Kugel Kugel

Übertragungsbereich 20-20000 Hz 20-20000 Hz 20-20000 Hz 20-20000 Hz 20-20000 Hz 20-20000 Hz 20-20000 Hz

±3 dB ±3 dB ±3 dB ±3 dB ±3 dB ±3 dB ±3 dB

Freifeldleerlauf- 5 mV / Pa 5 mV / Pa 5 mV / Pa 5 mV / Pa 5 mV / Pa 5 mV / Pa 5 mV / Pa

Übertragungsfaktor (1kHz) ±2,5 dB ±2,5 dB ±2,5 dB ±2,5 dB ±2,5 dB ±2,5 dB ±2,5 dB

Nennimpedanz 1000 Ω1000 Ω1000 Ω1000 Ω200 Ω1000 Ω1000 Ω

Min. Abschlußimpedanz 4,7 KΩ4,7 KΩ4,7 KΩ4,7 KΩ1 KΩ4,7 KΩ4,7 KΩ

Ersatzgeräuschpegel

A-bewertet (DIN IEC 651) 26dB 26dB 26 dB 26 dB 27dB 26 dB 26 dB

CCIR-bewertet (CCIR 468-1) 39 dB 39 dB 39 dB 39 dB 40 dB 39 dB 39 dB

Grenzschalldruckpegel 142 dB 142 dB 142 dB 142 dB 142 dB 142 dB 142 dB

Speisung aus Sender aus Sender aus Sender aus Sender aus K6/K6P offenes offenes

SK 2012 SK 2012 SK 3063-U SK 3063-U Speisemodul Kabelende Kabelende

Stecker Mikrodot Mikrodot Lemo-Stecker Lemo-Stecker Sonderstecker - -

4-polig 4-polig System K6

Farbe anthrazit beige anthrazit beige anthrazit anthrazit beige

Kabellänge 1,6 m 1,6 m 1,6 m 1,6 m 3 m 4 m 4 m

Durchmesser des Mikrofons 4,8 mm 4,8 mm 4,8 mm 4,8 mm 4,8 mm 4,8 mm 4,8 mm

Gewicht (ohne Stecker + Kabel) 1g1g1g1g1g1g1g

im Lieferumfang des Mikrofons:

Aufsteckkappe MZC 2-1 1111111

Aufsteckkappe MZC 2-2 1111111

Bedienungsanleitung 1111111

10 11

MKE 2GOLD

INSTRUCTIONS FOR USE

12 13

top sealing diaphragm

bottom diaphragm –the back plate

of the electroacoustic transducer.

MKE 2 GOLD

Condensor clip-on microphone with omnidirectional characteristic for top sound-

quality and robustness requirements. Suitable for vocal transmission, close-up

miking, and miking of instruments in all fields of live sound transmission.

CHARACTERISTICS

씰Extremely small size, i.e. unobtrusive attachment to articles of clothing or the body.

씰Insensitive to structure-borne noise.

씰Linear frequency response.

씰Largely insensitive to penetration of sweat due to the patented tandem

diaphragm. This design comprises two individual diaphragms installed on

both sides of the diaphragm ring. The bottom diaphragm is electrically active

and forms the capacitive electroacoustic transducer together with the back

plate. The top diaphragm is passive and seals the microphone against sweat.

Robust sealing of the housing is ensured by a silicone ring. Since the

diaphragms are extremely small and thin (less than 1 µm), the fact that they

are made of different materials does not influence their acoustic properties –

over a wide frequency range, these diaphragms oscillate like a tandem.

HIGH-NOTE EMPHASIS

Your microphone is delivered with two slip-on caps of different lengths. You may

use these caps for high-note emphasis.

Slip the cap on the head of the microphone until it locks into place.

Please refer to the frequency diagrams on the pages 50 and 51.

씰Short slip-on cap: MZC2-1 Cat. no. 76612

씰Long slip-on cap: MZC2-2 Cat. no. 74645

MAKEUP PROTECTION

Please protect your MKE 2 GOLD by

means of the makeup protection, if you

attach your MKE 2 GOLD to your body

and want to put on makeup. The makeup

protection is easy to install: just slip it on the

microphone (with or without slip-on cap).

The makeup protection prevents makeup

from penetrating into the gauze. Remove the

makeup protection shortly before you enter

the stage.

The makeup protection is available as

accessory.

14 15

ATTACHMENT OF THE MICROPHONE

Depending on the field of application, you may attach the MKE 2 GOLD in

different ways to either articles of clothing or your body.

ATTACHMENT TO ARTICLES OF CLOTHING

You may use the MZQ 2 GOLD clip to attach the microphone to your lapel, tie,

collar, a button hole, etc. You may rotate the microphone holder in the clip in steps

of 90°.

For thin clothes (e.g. silk), please use the

outer hole where the clip’s contact pressure

is the highest.

You may also use the MZS 2 pin to attach

the microphone to articles of clothing made

of fabric that will not be damaged by the

pin. The pin attachment withstands high

mechanical loads and is also a very

convenient solution, if the articles of

clothing do not have collars or edges to

which the MZQ 2 clip can be attached.

The MZM 10 and MZM 2 magnetic clips

can be used for unobtrusive attachment of

the microphone to articles of clothing. The

frictional force between the microphone and

the fabric is often sufficient to ensure that

the microphone is not displaced. For smooth

and soft clothes, the neckstrap (included)

ensures that the microphone is not displaced

from its proper position.

EXAMPLES OF USE

16 17

WIND-SHIELDS

Wind noise impairs the quality of outdoor recording and close-up miking. The

MZW 2 and MZW 02 wind-shields considerably reduce the wind noise.

Please install the MZW 2 wind-shield, first.

This wind-shield reduces the wind noise by a

maximum of 20 dB.

You may further reduce the wind noise by

10 dB by means of the additional MZW 02

foam-net wind-shield.

MZW 2 and MZW 02 are available as

accessories.

FREEFIELD FREQUENCY-RESPONSE

MKE 2 - TECHNICAL DATA IN COMPARISON

MKE 2 ... -2R GOLD -2R-3 GOLD -4 GOLD -4-3 GOLD -60 GOLD -5 GOLD -5-3 GOLD

Directional characteristic omni-directional omni-directional omni-directional omni-directional omni-directional omni-directional omni-directional

Transmission range 20-20000 Hz 20-20000 Hz 20-20000 Hz 20-20000 Hz 20-20000 Hz 20-20000 Hz 20-20000 Hz

±3 dB ±3 dB ±3 dB ±3 dB ±3 dB ±3 dB ±3 dB

Free-field open-circuit 5 mV / Pa 5 mV / Pa 5 mV / Pa 5 mV / Pa 5 mV / Pa 5 mV / Pa 5 mV / Pa

sensitivity (1kHz) ±2.5 dB ±2.5 dB ±2.5 dB ±2.5 dB ±2.5 dB ±2.5 dB ±2.5 dB

Rated impedance 1000 Ω1000 Ω1000 Ω1000 Ω200 Ω1000 Ω1000 Ω

Min. terminating impedance 4.7 KΩ4.7 KΩ4.7 KΩ4.7 KΩ1 KΩ4.7 KΩ4.7 KΩ

Equivalent noise level

A-weighted (DIN IEC 651) 26 dB 26 dB 26 dB 26 dB 27 dB 26 dB 26 dB

CCIR-weighted (CCIR 468-1) 39 dB 39 dB 39 dB 39 dB 40 dB 39 dB 39 dB

Sound pressure level limit 142 dB 142 dB 142 dB 142 dB 142 dB 142 dB 142 dB

Feed via SK 2012 via SK 2012 via SK 3063-U via SK 3063-U via K6/K6P open-ended open-ended

transmitter transmitter transmitter transmitter powering modul cable cable

Plug Microdot Microdot 4-pin Lemo 4-pin Lemo special connector - -

for system K6

Colour anthracite beige anthracite beige anthracite anthracite beige

Cable length 1.6 m 1.6 m 1.6 m 1,6 m 3 m 4 m 4 m

Diameter of the microphone 4.8 mm 4.8 mm 4.8 mm 4.8 mm 4.8 mm 4.8 mm 4.8 mm

Weight (without plug+cable) 1g1g1g1g1g1g1g

Delivery includes:

MZC 2-1 slip-on cap 1111111

MZC 2-2 slip-on cap 1111111

Operating instructions 1111111

18 19

MKE 2GOLD

NOTICE D‘EMPLOI

Altri manuali per MKE 2 Gold

Questo manuale è adatto per i seguenti modelli

Indice

Lingue:

Altri manuali Sennheiser Microfono

Sennheiser

Sennheiser SpeechLine IS Microphone Series Manuale utente

Sennheiser

Sennheiser Evolution 912 S BK Manuale utente

Sennheiser

Sennheiser Evolution E 906 Manuale utente

Sennheiser

Sennheiser SKM 5000 Manuale utente

Sennheiser

Sennheiser MZH 141 Manuale utente

Sennheiser

Sennheiser ME 62 Manuale utente

Sennheiser

Sennheiser MKH 20 Manuale utente

Sennheiser

Sennheiser MK 4 Manuale utente

Sennheiser

Sennheiser ME 36 Dimensioni

Sennheiser

Sennheiser MKE 42-1 Manuale utente

Sennheiser

Sennheiser evolution e 912 WH Manuale utente

Sennheiser

Sennheiser MKH 8060 Manuale utente

Sennheiser

Sennheiser ME 35 Manuale utente

Sennheiser

Sennheiser MKH 416 T-U Manuale utente

Sennheiser

Sennheiser SKM 535 G2 Dimensioni

Sennheiser

Sennheiser HM 25 Manuale utente

Sennheiser

Sennheiser Evolution e 912 Manuale utente

Sennheiser

Sennheiser SKM 2020 Manuale utente

Sennheiser

Sennheiser MKH 800 Manuale di istruzioni

Sennheiser

Sennheiser Evolution E 906 Manuale utente

Sennheiser

Sennheiser MD 409 N Manuale utente

Sennheiser

Sennheiser HS 2 Manuale utente

Sennheiser

Sennheiser SKM 500-935 G3 Guida all'installazione

Sennheiser

Sennheiser HS 2 Dimensioni

Manuali Microfono popolari di altre marche

IK Multimedia

IK Multimedia iRig Stream MIC PRO Manuale utente

DAPAudio

DAPAudio RM-101 Manuale utente

AKG

AKG CHM 21 Manuale utente

Sony

Sony C-48 Manuale utente

GIGAMEDIA

GIGAMEDIA GGM PAMICUHFG Manuale utente

Shure

Shure WH30TQG Manuale utente

auna PRO

auna PRO MIC-900 Manuale utente

AKG

AKG D 3800 Manuale utente

Shure

Shure KSM141 Manuale utente

MAIIN SOUND

MAIIN SOUND IIN style Manuale utente

Earthworks

Earthworks TC25 Manuale utente

Alesis

Alesis MicLink Wireless Manuale utente

DSPPA

DSPPA D6234 Manuale utente

Monacor

Monacor IMG STAGELINE ECM-300B Manuale utente

Ansr Audio

Ansr Audio Scan16 Manuale utente

Shure

Shure MXA710 Series Manuale utente

JLab

JLab GO TALK Manuale utente

Renkforce

Renkforce TY-109 Manuale utente
