GEBRAUCHSANLEITUNG
INSTRUCTIONS FOR USE
NOTICE D‘EMPLOI
ISTRUZIONI PER L‘USO
INSTRUCCIONES PARA EL USO
GEBRUIKSAANWIJZING

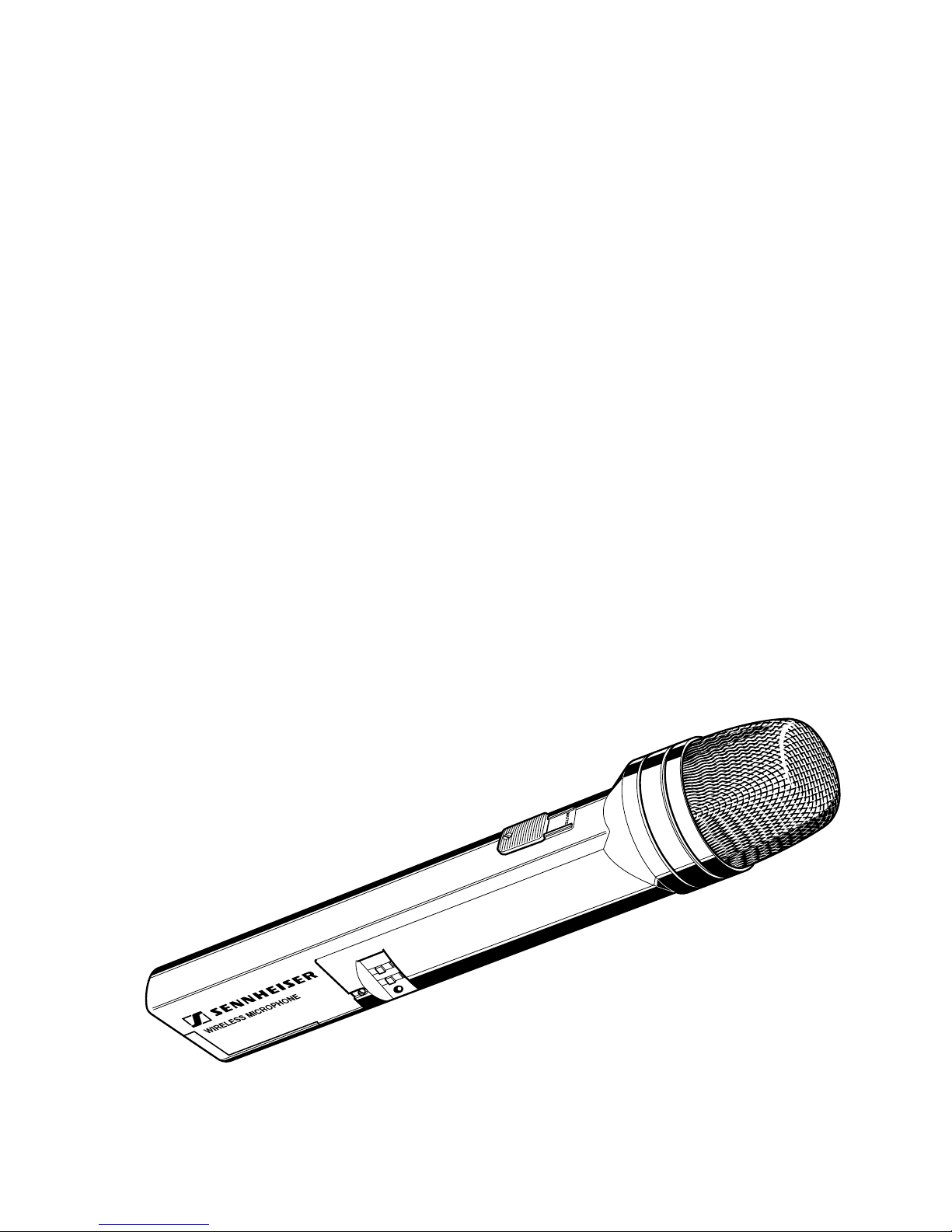

SKM 1072-U
2
SKM 1072-U
Sie haben die richtige Wahl getroffen!
Dieses Sennheiser-Produkt wird Sie lange Jahre durch Zuverlässigkeit,
Wirtschaftlichkeitund einfacheBedienungüberzeugen.DafürgarantiertSennheiser
mit seinem guten Namen und seiner in mehr als 50 Jahren erworbenen Kompetenz
als Hersteller hochwertiger elektroakustischer Produkte „Made in Germany“.
Nehmen Sie sich nun ein paar Minuten Zeit, um diese Anleitung zu lesen. Wir
möchten, daß Sie einfach und schnell in den Genuß dieser Technik kommen.
Kurzbeschreibung

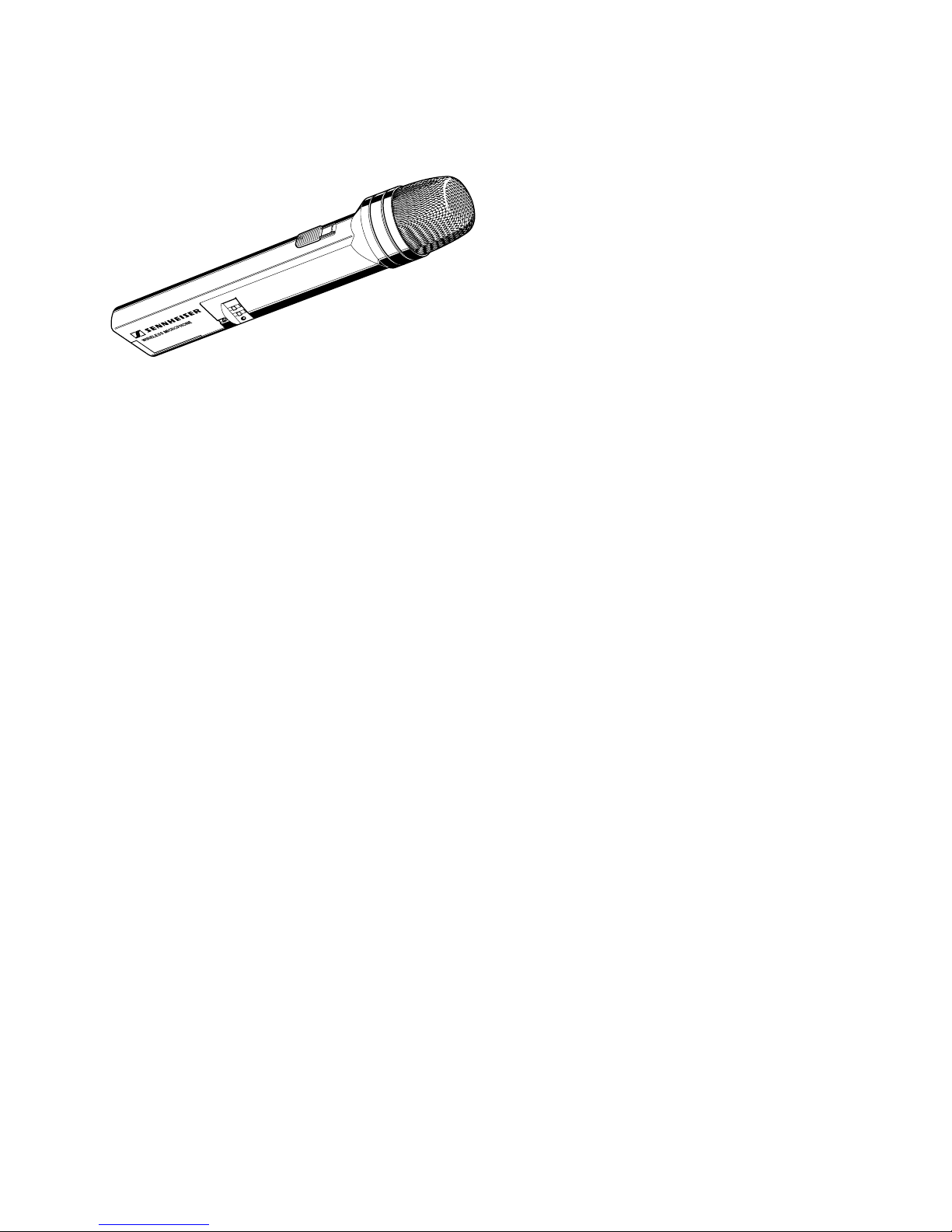

SKM 1072-U ist ein Handsender mit integriertem Mikrofon für den Einsatz in
drahtlosen Tonübertragungsanlagen.
Dieser Handsender wird vorwiegend bei Präsentationen, im Theater oder als
Vokalmikrofon eingesetzt. Er kann in der Hand gehalten oder mit der Um-
hängevorrichtung SZU 1032 vor der Brust getragen werden. Akku BA 1032 und
Ladegerät L 1032 vervollständigen den Handsender SKM 1072-U zum System.
Besondere Merkmale
쐌Hohe Betriebssicherheit und lange Betriebszeiten auch im Akkubetrieb
쐌Einfache Handhabung und Bedienung
쐌Kanalwahl
쐌Einsatzmöglichkeit des schnelladefähigen Hochleistungsakku BA 1032
쐌Knackfreier EIN/AUS-Schalter für das Mikrofonsignal.
3

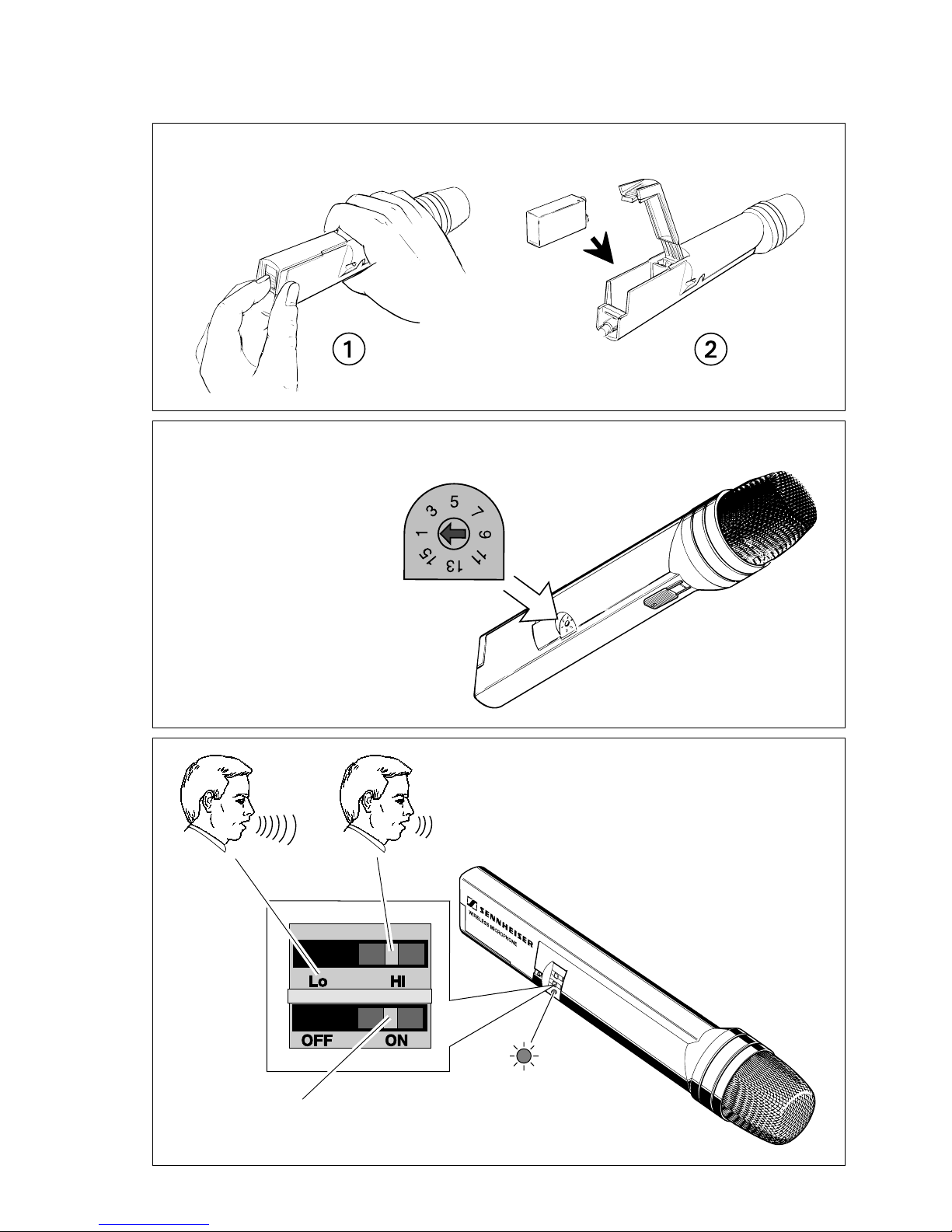

Einstellen der Sendefrequenz /
SendeKanalwahl
Kurzanleitung
Batterie einlegen
Handsender Einschalten
Empfindlichkeit auswählen
bitte kopieren oder heraustrennen
SKM 1072-U
쏿쏿쏴쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿
4
쏿쏿쏴쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿

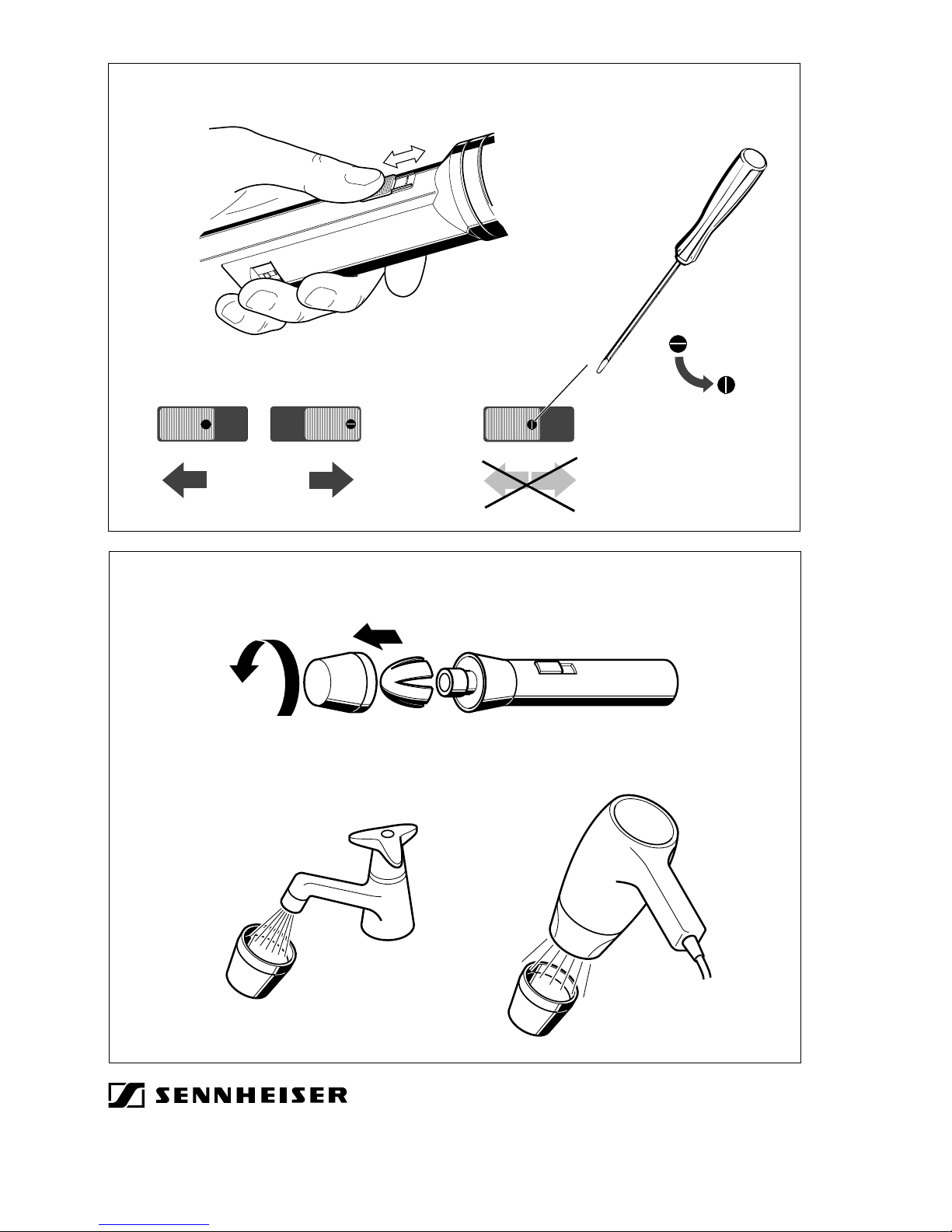

Handsender stumm schalten
Verriegelt
OFF
ON ON
햳햴
햲
Reinigung des Einsprachekorbes
Sennheiser electromic KG Telefon 05130/600-0
D-30900 Wedemark Telefax 05130/6312
5

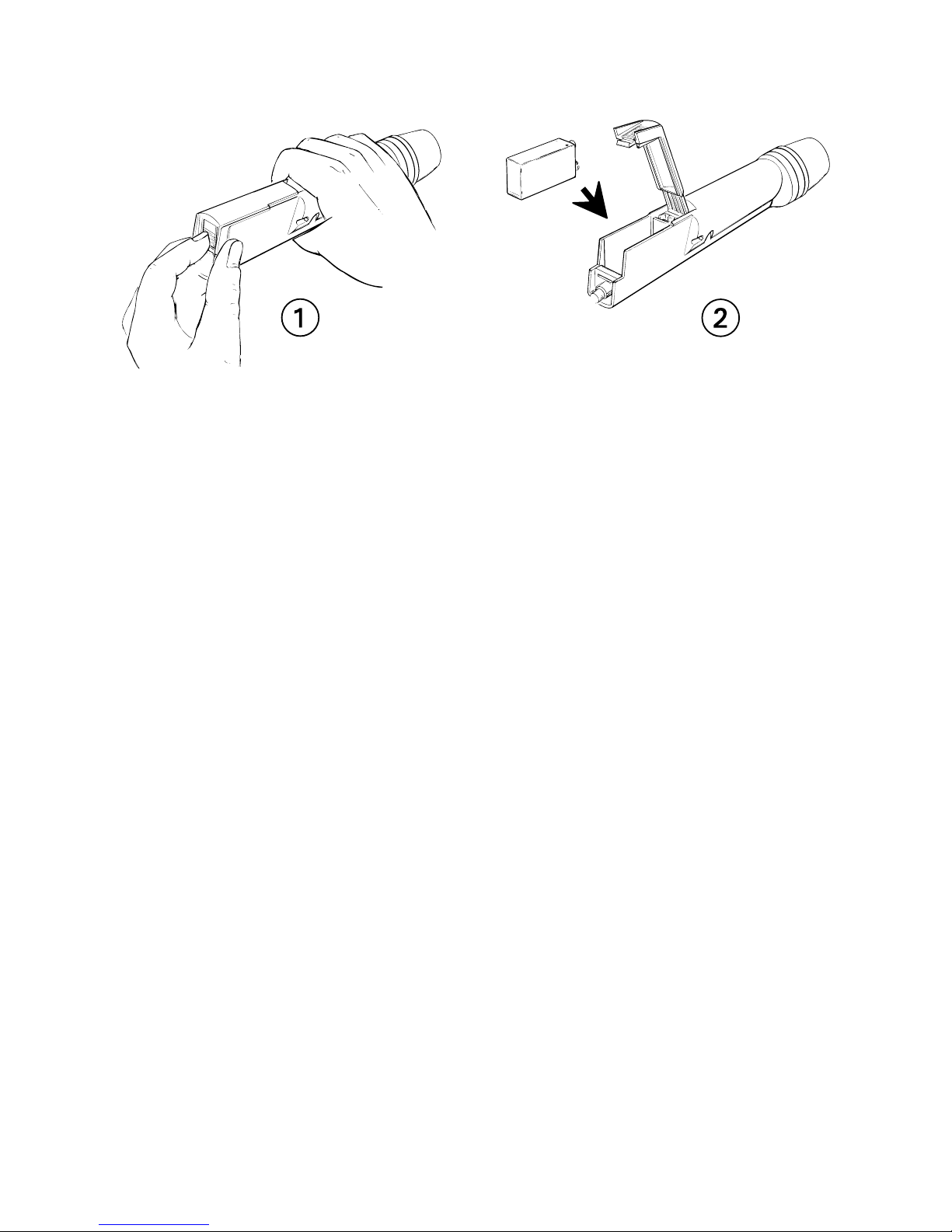

Batterie einsetzen
Setzen Sie die Batterie entsprechend der Zeichnung ein.
왘Polung beachten!
왘Nur Alkali-Mangan-Batterien verwenden!
Die angegebene Betriebszeit (siehe technische Daten)
verringert sich sonst deutlich.
Bei regelmäßigem Gebrauch ist es vorteilhaft, statt Batterien wiederaufladbare
Akkus BA 1032 zu verwenden. Diese Akkus sind schnelladefähig.
Akkus BA 1032, Laden im Ladegerät L 1032
AkkusBA1032 werdenmitdem LadegerätL1032 unddempassenden Steckertrafo
NT 1032 wieder geladen. Ein Akku kann während der Ladung im Mikrofon
bleiben, ein zweiter kann im passenden Ladeschacht des Ladegerätes geladen
werden. L 1032 und NT 1032 sind als Zubehör lieferbar.
Die Verbindung zwischen Ladegerät L 1032 und SKM 1072-U wird über die Lade-
kontakte hergestellt (Abbildung nächste Seite).
왘Achten Sie bitte immer darauf, daß die Ladekontakte sauber,
also metallisch blank sind.
6
Einstellen der Sendefrequenz / SendeKanalwahl
Stellen Sie mit dem Schalter die gewünschte Sendefrequenz ein. Jeder Zahl auf
dem Schalter ist eine Sendefrequenz zugeordnet. Die genaue Frequenzangabe
finden Sie auf dem Typenschild im Batteriefach.
왘Achten Sie darauf, daß Sendefrequenz und die am Empfänger
eingestellte Empfangsfrequenz übereinstimmen.
왘Als Umschaltwerkzeug eignet sich ein kleiner Schrauben-
dreher (Klingenbreite ca. 2 mm)

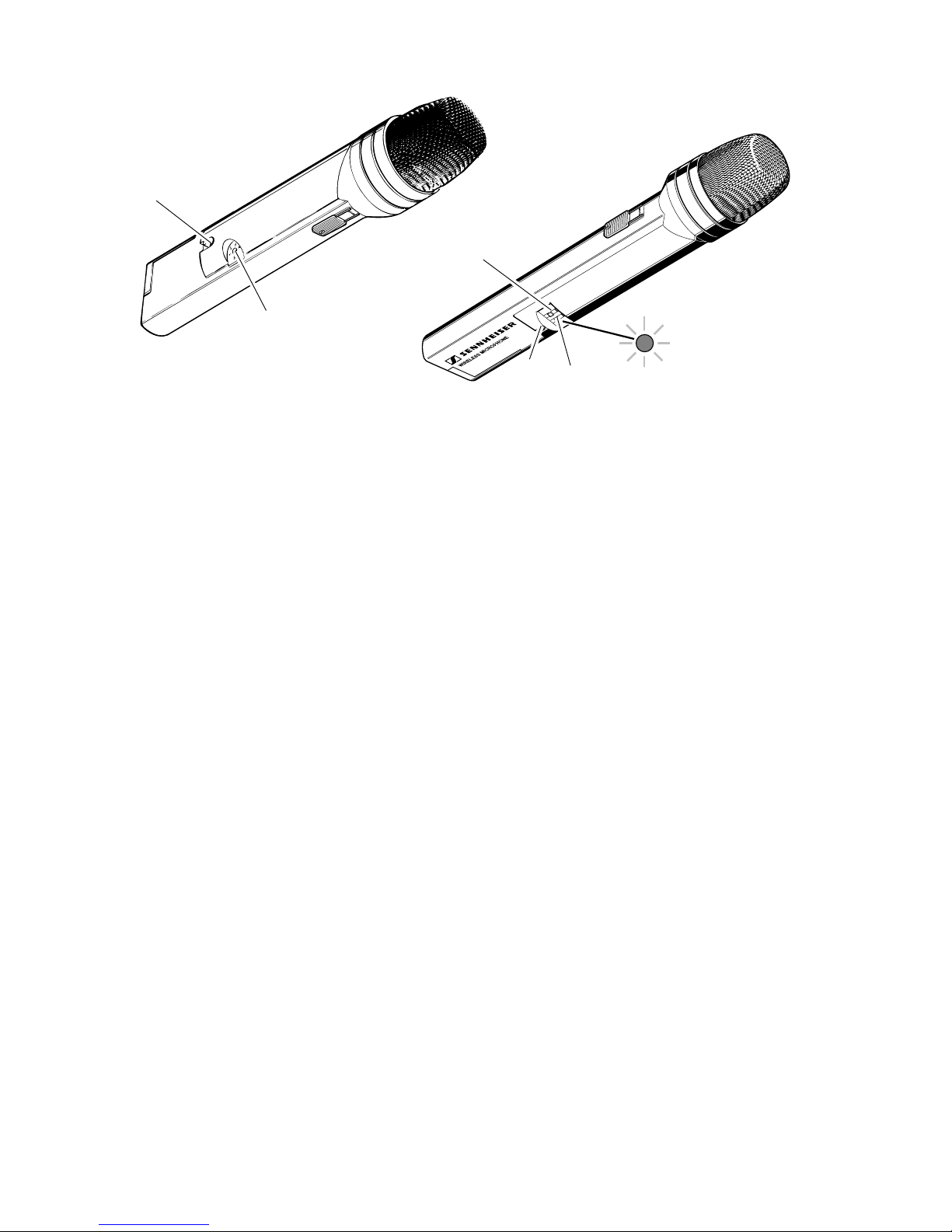

Einschalten / Empfindlichkeit auswählen
Ein/Aus-Schalter und Wahlschalter für die Empfindlichkeit befinden sich in
einer Mulde im unteren Teil des Gehäuses.
왘Der häufiger genutzte Ein-Aus-Schalter liegt etwas erhöht.
Nach dem Einschalten vergehen ca. 2 Sekunden. Der Sender benötigt diese Zeit,
um sich auf die gewählte Frequenz einzustellen (PLL-Rastung). Nach kurzer Zeit
leuchtet die rote LED unter dem Schalter zur Kontrolle auf. Sie zeigt an:
wenn sie gleichmäßig leuchtet: die Batterie ist o.k.
wenn sie blinkt: Batterie fast leer, es bleibt nur noch eine
halbeStundeBetriebszeit mit dieserBatterie!
wenn sie unregelmäßig flackert: SelbsttestzeigtFehlfunktion,Servicenotwen-
dig.BittezumSennheiser-Kundendienstgeben!
LED
7
OFF
ON ON
Verriegelt

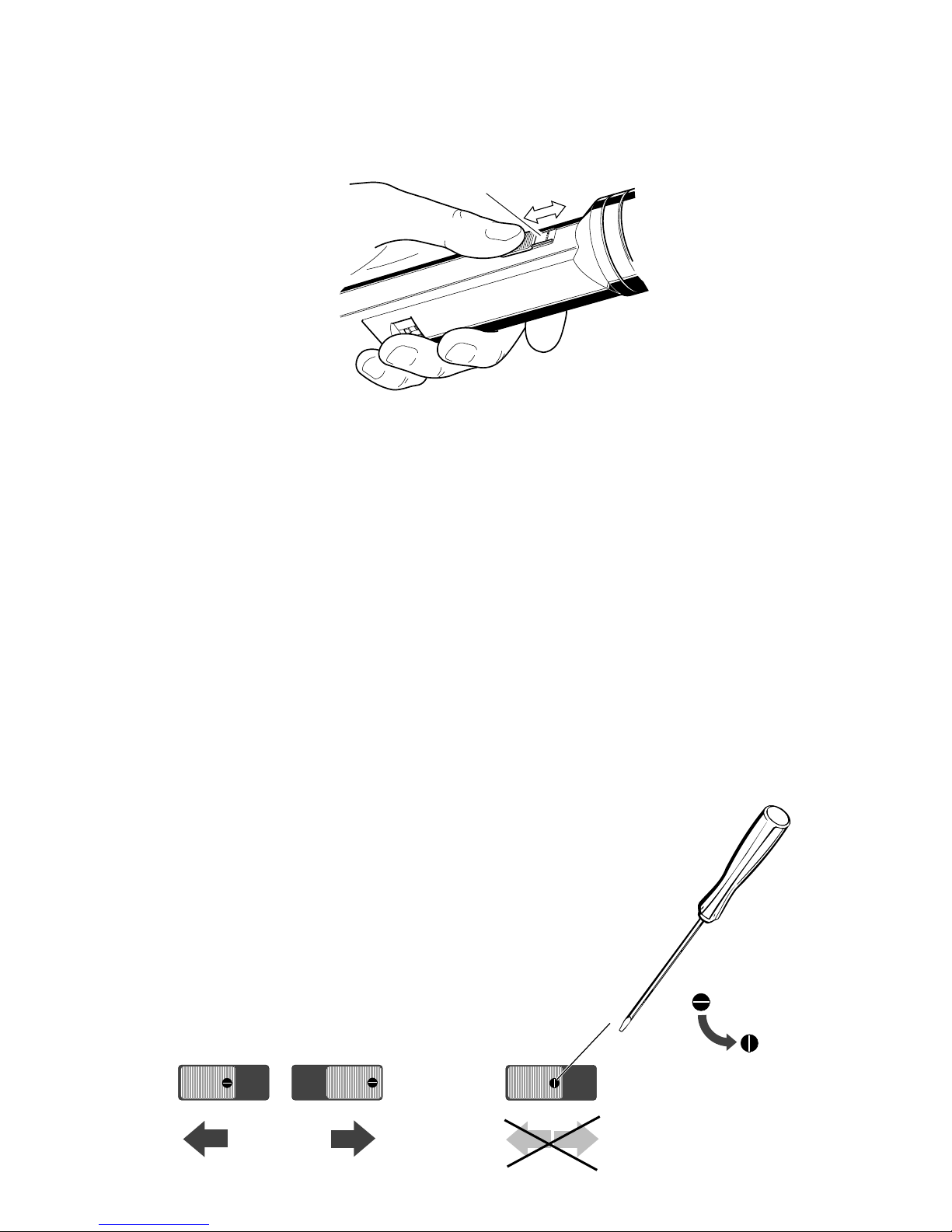

Handsender stumm schalten
Mit dem Schalter 쐊haben Sie die Möglichkeit, das Mikrofon dieses Handsenders
abzuschalten("stummschalten"),ohnedabeidieFunk-Übertragungzuunterbrechen.
Dadurch wird ein Aufrauschen des Empfängers beim Stummschalten des Senders
verhindert.DieSchalterstellungen"ON"und"OFF"sind imSchaltergekennzeichnet.
Der Schalter läßt sich verriegeln,
damit ein unbeabsichtigtes Schalten auszuschließen ist:
Mit dem Wahlschalter für die Empfindlichkeit wird in Stellung "LOW" das NF-
Signalabgesenkt.IndieserEinstellungwirdeineÜbersteuerungbeiNahbesprechung
vermieden.
8

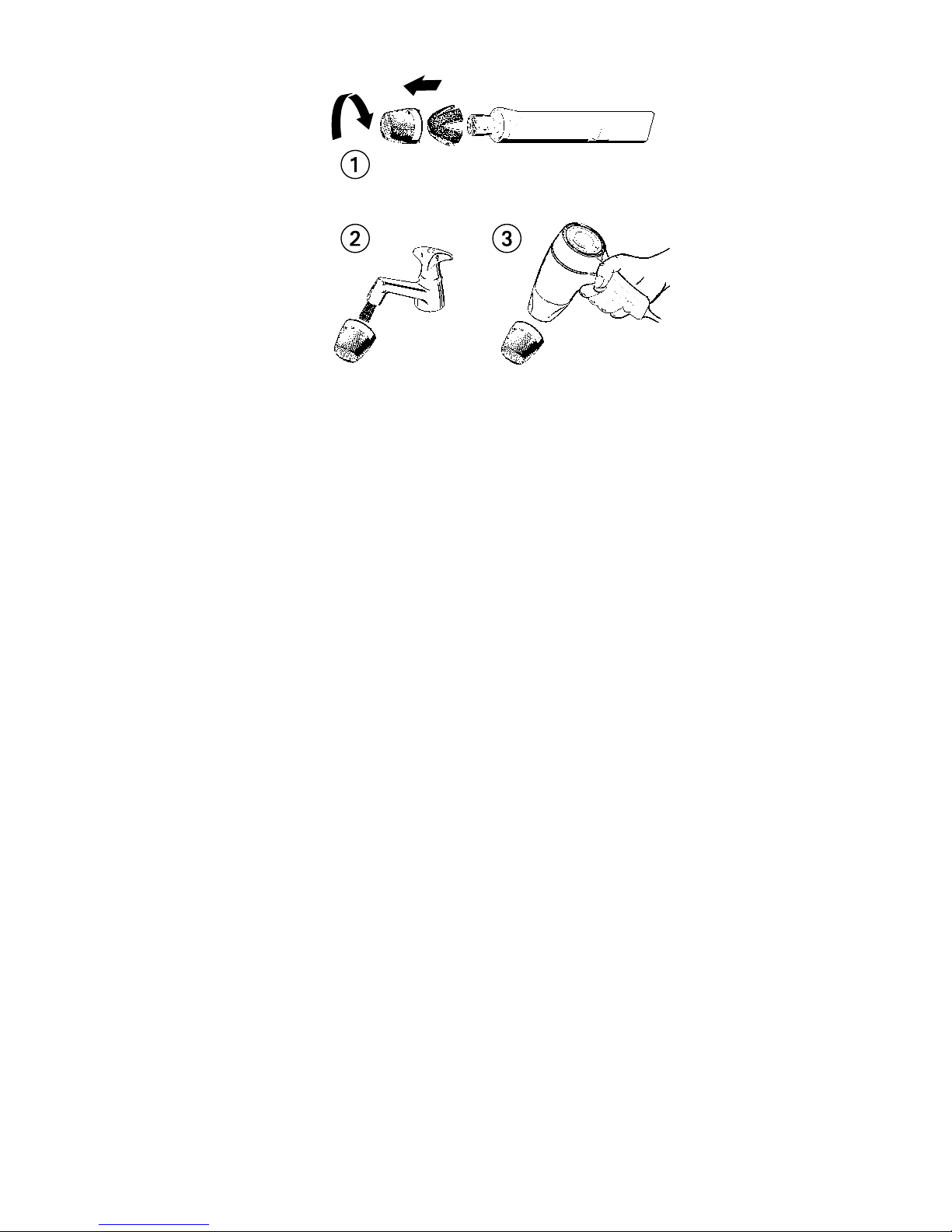

Reinigung des Einsprachekorbes
Der Einsprachekorb kann zur Reinigung abgeschraubt werden. Die Reinigung
von Korb und Schaumstoffeinlage erfolgt unter klarem Wasser, sie werden am
besten mit einem Fön wieder getrocknet.
왘Korb und Schaumstoffeinlage erst wieder aufsetzen,
wenn sie vollständig getrocknet sind!
Rauschunterdrückungssystem HiDyn
plus
®
Dieser Sender ist mit dem Sennheiser-Rauschunterdrückungssystem HiDyn
plus
®
ausgerüstet.Erarbeitet aber nureinwandfrei, wenn auchdereingesetzte Empfänger
über HiDyn
plus
®
verfügt. Ist dieser nicht entsprechend ausgestattet, ist die Dynamik
drastisch verringert, die Übertragung klingt schrill.
9

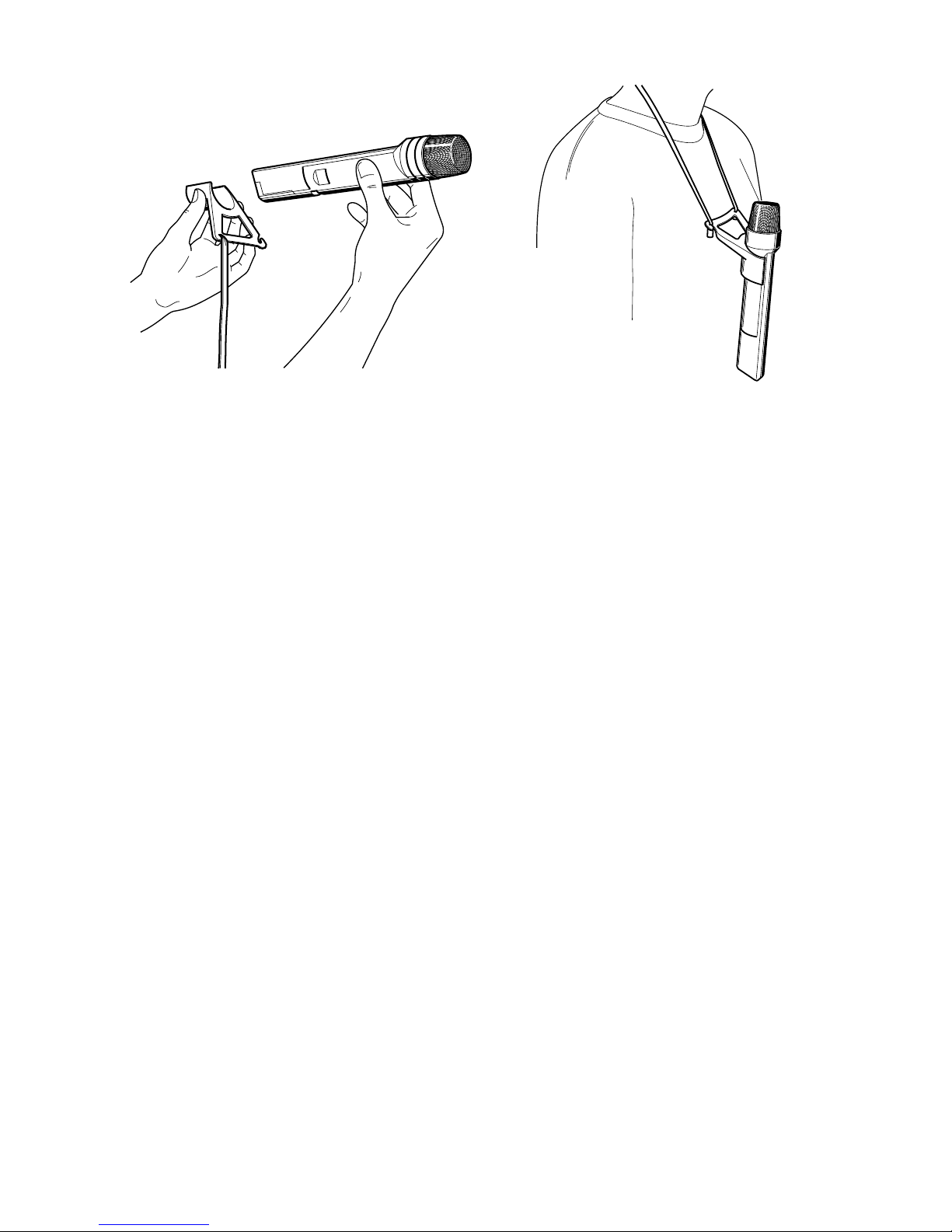

Trageweise / Befestigung des drahtlosen Mikrofons
왘Bei Verwendung als Handsender Empfindlichkeit auf "LOW" einstellen. Bei
Außenbetrieb und Nahbesprechung Windschutz MZW 1032 aufsetzen, er
vermindert Popp- und Windgeräusche.
왘Mit der Haltevorrichtung SZU 1032 wird der Handsender SKM 1072-U vor
derBrustgetragen.ErwirdentsprechendderAbbildungbefestigtundumgehängt.
In dieser Position sollte der Empfindlichkeitswahlschalter auf "HIGH" stehen.
Hinweise zur Fehlerbeseitigung
Fehler Mögliche Ursache
Keine Funktion 왘Batterie/Akku leer oder zu schwach.
왘Batterie/Akku verpolt.
Akustische Rückkopplung 왘verwendeter Empfänger ist nicht mit
HiDyn
plus
®
ausgestattet.
Keine Übertragung, obwohl 왘Sendefrequenz stimmt nicht mit der
Sender eingeschaltet Frequenz des Empfängers überein.
Verzerrungen 왘Empfindlichkeitswahlschalter steht auf
"HIGH", Empfindlichkeit zu hoch!
Rote LED blinkt oder flackert 왘Fehlermeldung! Siehe Seite 8.
10
Technische Daten SKM 1072-U
Frequenzaufbereitung PLL (phase-locked loop) -Synthesizer
Kanäle 16 Frequenzen im UHF-Bereich
Sendeleistung ≤30 mW
Modulationsart FM, Breitband
Schaltbandbreite 32 MHz
Nennhub / Spitzenhub bei 1 kHz ±40 kHz / ±56 kHz
Geräuschspannungsabstand (Nennhub) 117 dB(A) nach DIN 45412 bei 1 kHz
Störspannungsabstand (Spitzenhub) 103 dB nach CCIR, DIN 45405
Rauschunterdrückungssystem HiDyn
plus
®
NF-Frequenzbereich 80-18.000 Hz +1 / -3 dB
Klirrfaktor bei 1 kHz < 0,3 %
Schalldruck für Nennhub Stellung „HIGH“: 104 dB SPL
Stellung „LOW“: 124 dB SPL
Mikrofon Elektret-Kondensatorkapsel, Superniere
Preemphasis 50 µs
Klirrfaktor bei 1 kHz < 0,3 % bei Nennhub
Stromversorgung IEC 6LR61, 9 V, Alkaline
oder Akku Sennheiser BA 1032
Betriebsspannungsbereich 5,5 bis 9 V
Stromaufnahme ca. 48 mA
Betriebszeit mit Batterie ca. 8 h
Betriebszeit mit Akku BA 1032 ca. 2 h
Abmessungen 245 x 38 mm
Gewicht ca. 250 g inkl. Batterie
Lieferumfang SKM 1072-U
1 Handsender SKM 1072-U
1 Stativhalter STH 1051
1 Umhängevorrichtung SZU 1032
Hinweis
Über die Erlaubnis zum Betrieb drahtloser Tonübertragungsanlagen erteilt in
Deutschland die jeweilige lokale Dienststelle des BAPT (Bundesamt für Post- und
Telekommunikation) Auskunft. Betreiber in Österreich oder in der Schweiz
wenden sich an die entsprechenden Postdienststellen ihres Wohnortes.
