Page 1
12' x 12' Slant Leg Pop-Up Canopy
Assembly Instructions
150 Callender Road
Watertown, CT 06795
www.shelterlogic.com
1-800-524-9970
1-800-559-6175
Canada:
DESCRIPTION MODEL #
12'x12'Slant Leg Pop-Up - White 22544
12'x12'Slant Leg Pop-Up - Red 22545
12'x12'Slant Leg Pop-Up - Blue 22546
12'x12'Slant Leg Pop-Up - Black 22547
12'x12'Slant Leg Pop-Up - Desert Bronze 22548
12'x12'Slant Leg Pop-Up - Checkered Flag 22549
12'x12'Slant Leg Pop-Up - Green 22589
RECOMMENDED TOOLS
Before you start: 2+ individual recommended for assembly, approximate time 15 min.
12/14/09
05-22544-22545-22546-22547
-22548-22549-22589-0A
Page 2
WARNING
• Do NOT smoke or use open ame devices in or around this temporary
portable shade product.
• Do NOT store ammable liquids (gasoline, kerosene, propane,
barbeque grills, re pits, deep fryers or smokers inside this product).
• Choose the set-up location of your portable shade product carefullly.
Check for overhead utility lines, trees, branches or other structures.
CAUTION
1. Please read instructions COMPLETELY before assembly. If you have
questions, please call the consumer support number.
2. This product is classied as a temporary portable shade product and
is intended to provide basic shade and protection from
environmental elements, including the effects of sun, rain, tree sap,
bird and animal excrement.
3. Proper anchoring is the RESPONSIBILITY OF THE OWNER. Any
temporary portable shade product that is not anchored securely and
properly has the potential to blow away in high winds. ShelterLogic
cannot be held responsible for damage caused by any product that
blows away.
4. THIS IS A SHADE PRODUCT AND NOT RECOMMENDED AS A
PERMANENT STRUCTURE. IT IS NOT DESIGNED TO BE USED
IN HIGH WINDS, SNOW OR ICE STORMS.
WARNINGS & CAUTIONS
05-22544-22545-22546-22547
-22548-22549-22589-0A
Page 3

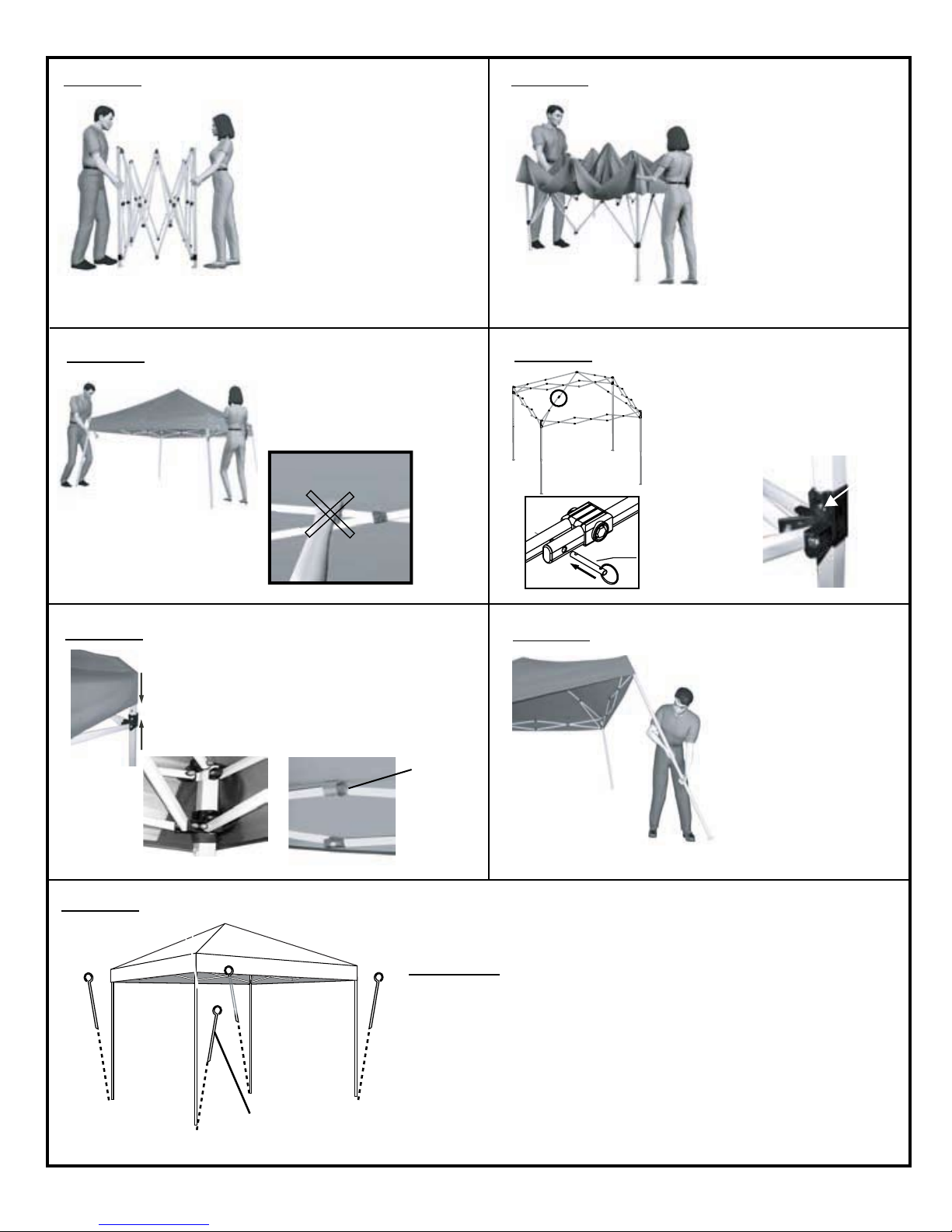

Step 1:
Remove assembly
from portable, wheeled
storage bag. Grab corner
legs in each hand. Lift
frame slightly off ground.
Stepping backwards, pull
frame apart until your
arms are fully extended.
Step 2:
Unfold cover. Place
cover over frame.
Align corner pockets
of cover over frame
legs.
Step 3: Do not place hands
between frame tubes.
Push up until canopy is
fully opened.
Step 5: Pull corners down snug,
attaching hook and loop
fasteners. Secure cover
fasteners around top
roof frame.
Step 4: Slide corner brackets
up until button snaps
into place. Align roof
supports at joint and
insert stabilizer pins.
Step 6:
Step 7: For temporary anchoring of canopy on grass, dirt or packed
soil, insert temporary spike anchors through corner feet.
CAUTION: Temporary spike anchors are NOT designed
for permanent installation. Never leave canopy unattended.
For all PRO SERIES™straight leg Pop-Ups, legs should be
square and straight when temporary spike anchors are
inserted through corner feet.
For assembly questions, Please call Customer Support:
1-800-524-9970 or in CANADA: 1-800-559-6175
SHOWN
WITHOUT
COVER
FOR
CLARITY
CORNER OF
SHELTER
COVER
FASTENER
PIN
ANCHOR
Slide legs to desired
height, making sure
buttons snap into place.
05-22544-22545-22546-22547
-22548-22549-22589-0A
Page 4

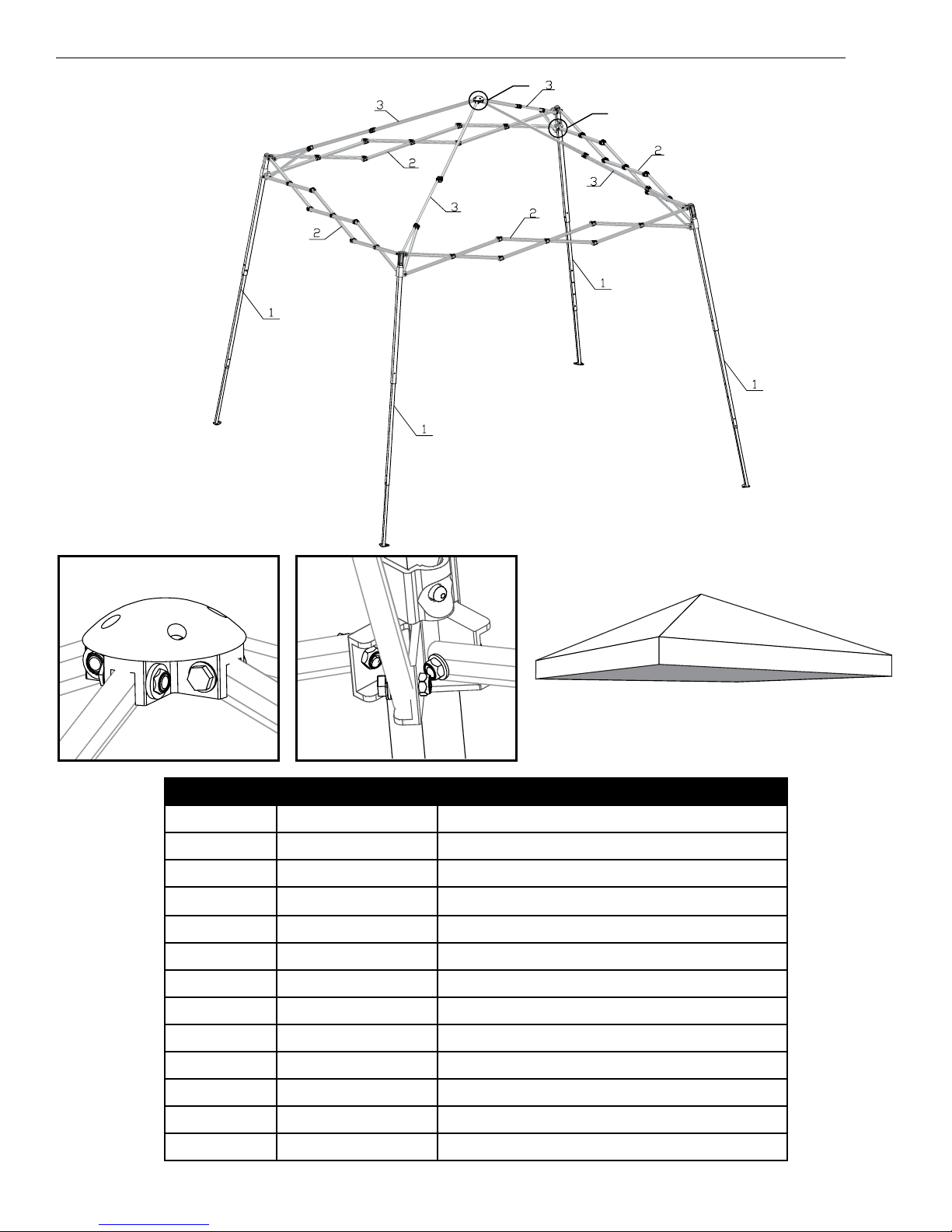

Part Part Number Description
1 15385 Leg Tube Assembly
2 15390 Gemel Assembly
3 15393 Slide Tube Assembly
4 22603 TOP CREST KIT
5 22604 SLIDING CONNECTOR KIT
6 15397 Replacement Cover - Green
6 800801 Replacement Cover - White
6 800802 Replacement Cover - Red
6 800803 Replacement Cover - Blue
6 800804 Replacement Cover - Black
6 800805 Replacement Cover - Desert Bronze
6 800806 Replacement Cover - Checkered Flag
not shown 15580 Replacement Roller Bag
To Order Replacement Parts, Please Order by Part Number:
4 5
see 4
see 5
6
Page 5 05-22544-22545-22546-22547
-22548-22549-22589-0A
150 Callender Road
Watertown, CT 06795
www.shelterlogic.com
1-800-524-9970
1-800-559-6175
Canada:
OUTILS RECOMMANDÉS
Avant de commencer: Il faut 2 personnes ou plus pour le montage qui prend environ 15 min.
3,7 x 3,7 m Tente dépliante avec Jambes Obliques
LES TRADUCTIONS FRANÇAISES D’INSTRUCTION D’ASSEMBLAGE
DESCRIPTION MODÈLE Nº
3,7 x 3,7 m Jambes Obliques - Blanc 22544
3,7 x 3,7 m Jambes Obliques - Rouge 22545
3,7 x 3,7 m Jambes Obliques - Bleu 22546
3,7 x 3,7 m Jambes Obliques - Noir 22547
3,7 x 3,7 m Jambes Obliques - Havane 22548
3,7 x 3,7 m Jambes Obliques - A carreaux 22549
3,7 x 3,7 m Jambes Obliques - Vert 22589
12/14/09
Page 6 05-22544-22545-22546-22547
-22548-22549-22589-0A
AVERTISSEMENTS ET MISES EN GARDE
AVERTISSEMENT
• Ne pas fumer et ne pas avoir d’appareils à amme nue dans et autour
de ce produit portable temporaire pour faire de l’ombre.
• NE PAS ranger de liquides inammables (essence, kérosène, propane,
grils BBQ, foyers, friteuses ou fumoir à l’intérieur de ce produit.)
• Sélectionner soigneusement l’emplacement de ce produit portable
pour faire de l’ombre. Faire attention aux lignes électriques au dessus
de la tête, aux arbres, aux branches ou aux autres structures.
MISE EN GARDE
1. Lire TOUTES les instructions avant de monter. Appeler le numéro de
service clientèle pour toutes questions.
2. Ce produit est classé comme un produit temporaire portable pour faire
de l’ombre et il est prévu pour fournir de l’ombre et pour protéger
contre les éléments y compris les effets du soleil, de la pluie, de la
résine, des excréments d’oiseaux et d’autres animaux.
3. Le PROPRIÉTAIRE EST RESPONSABLE de fournir un ancrage
adéquat. Tout produit temporaire pour faire de l’ombre qui n’est pas
ancré correctement et de façon sécuritaire peut s’envoler en cas de
grand vent. ShelterLogic ne sera pas tenu responsable des
dommages causés par un produit qui s’envole.
4. CECI EST UN PARS SOLEIL, IL N’EST PAS RECOMMANDÉ D’EN
FAIRE UNE STRUCTURE PERMANENTE. IL N’EST PAS CONÇU
POUR ÊTRE UTILISÉ EN CAS DE GRAND VENT, DE NEIGE OU DE
TEMPÊTES DE VERGLAS.
Page 7 05-22544-22545-22546-22547
-22548-22549-22589-0A

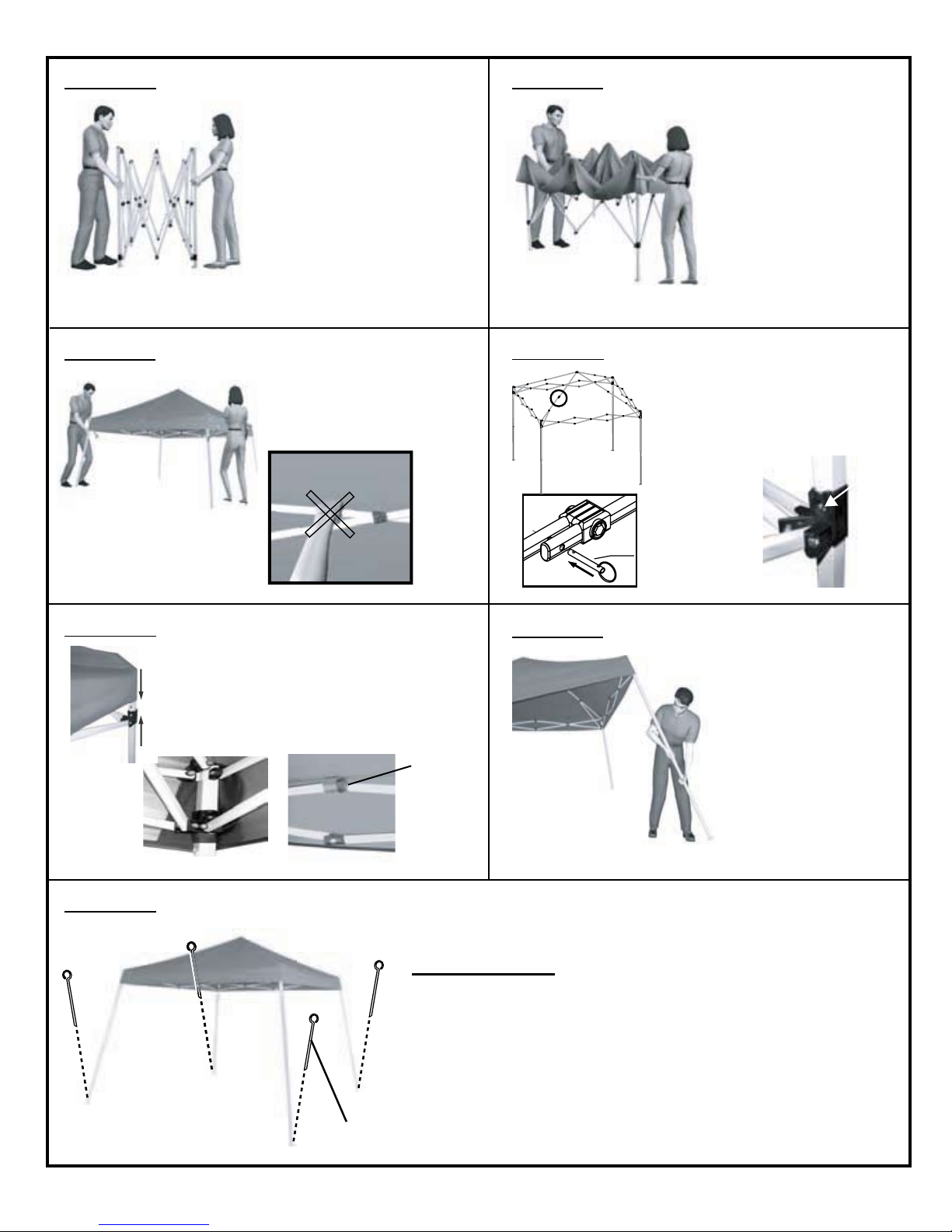

Étape 1:
Enlever l’ensemble du sac
de rangement portable sur
roues. Attraper les pieds
du coin dans chaque main.
Soulever un peu le cadre
du sol. Faisant un pas
en arrière, tirer le cadre
à part jusqu’à ce que les
bras soient complètement
étendus.
Étape 2:
Déplier le toit. Placer
le toit sur le cadre.
Aligner les poches
de coin du toit sur les
pieds du cadre.
Étape 3: Ne pas placer les mains
entre les tubes du cad-
re. Pousser vers le haut
jusqu’à ce que l’abri soit
complètement ouvert.
Étape 5: Bien tirer les coins vers le
bas, xant les attaches à
boucles et crochets. Fixer
les attaches du toit autour
du cadre du dessus du toit.
Étape 4: Faire glisser les supports
vers le haut jusqu’à ce que le
bouton s’enclenche en place.
Aligner les supports du toit à
la jonction et insérer les bro-
ches de stabilisation.
Étape 6:
Étape 7: Pour ancrer l’abri temporairement dans l’herbe, la terre ou la
terre battue, insérer les piquets d’ancrage temporaire dans les
pieds de coin.
MISE EN GARDE: Les piquets d’ancrage temporaire ne sont
pas conçus pour une installation permanente. Ne jamais
laisser l’abri sans surveillance.
Avec tous les abris à dépliage automatique à pieds droits de la
PRO SERIES™, les pieds doivent être carrés et droits quand
les piquets d’ancrage temporaire sont insérés au travers des
pieds de coin.
Pour toutes questions sur l’assemblage, appeler le service à la
clientèle au: 1 800 524-9970 ou au CANADA: 1 800 559-6175
MONTRÉ
SANS LE
TOIT POUR
PLUS DE
CLARTÉ
COIN DE
L’ABRI
ATTACHE
DU TOIT
ÉPINGLE
ANCHOR
ANCRER
Glisser les jambes à
la hauteur désirée,
assurez-vous que les
boutons ce cases bien
en place.
Page 8 05-22544-22545-22546-22547
-22548-22549-22589-0A

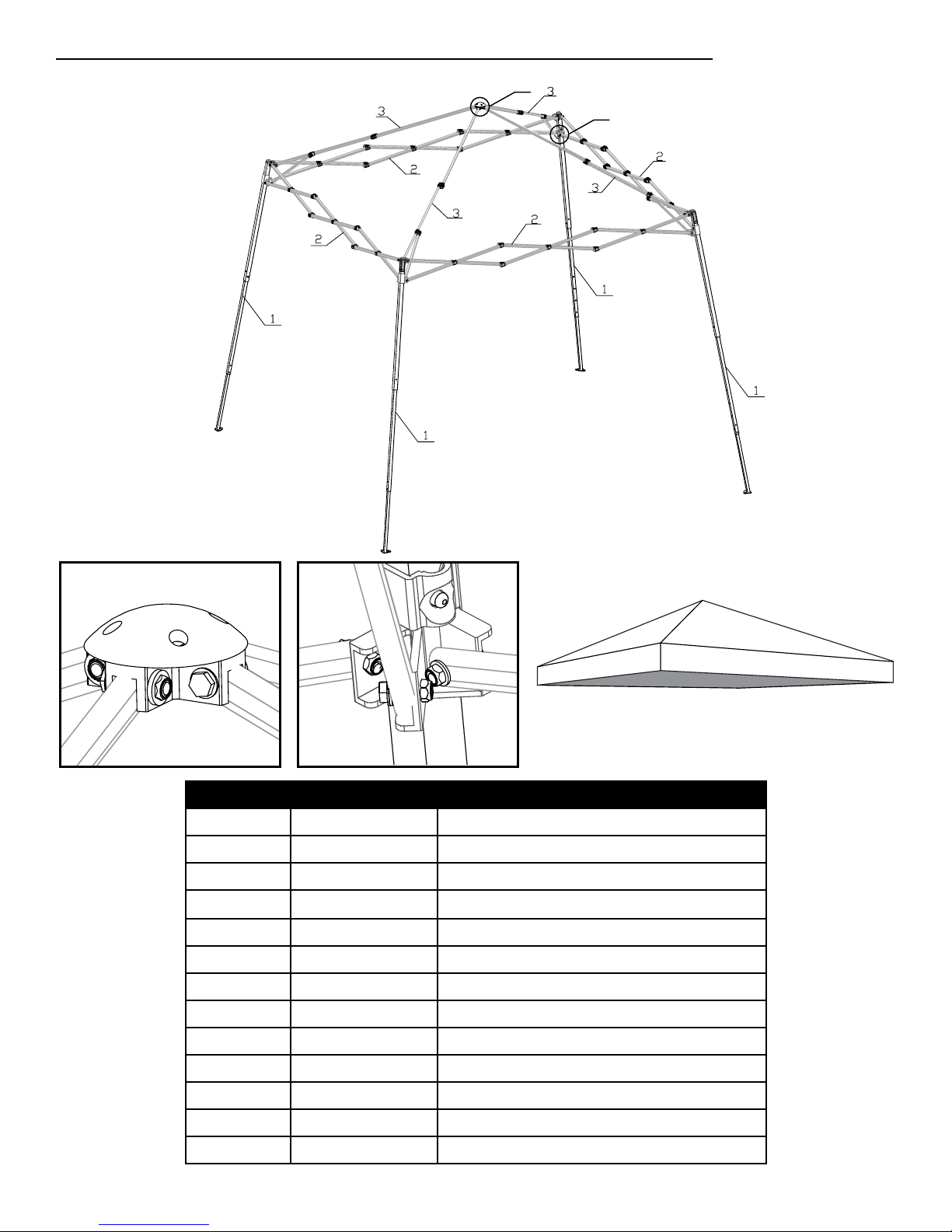

Pour commander des pièces de remplacement, utiliser le numéro de la pièce:
Pièce Numéro de pièce Déscription
1 15385 Assemblement de la jambe
2 15390 Assemblement du Gemel
3 15393 Assemblement du tube à glisser
4 22603 Kit de crête supérieure
5 22604 Kit du connecteur à glisser
6 15397 Toile de remplacement - Vert
6 800801 Toile de remplacement - Blanc
6 800802 Toile de remplacement - Rouge
6 800803 Toile de remplacement - Bleu
6 800804 Toile de remplacement - Noir
6 800805 Toile de remplacement - Havane
6 800806 Toile de remplacement - A carreaux
pas montré 15580 Sac de transport de remplacement
4 5
voir 4
voir 5
6
Página 9 05-22544-22545-22546-22547
-22548-22549-22589-0A
1-800-524-9970
1-800-559-6175
Canada:
HERRAMIENTAS RECOMENDADAS
Antes de comenzar: Se necesitan 2 o más personas para el ensamblaje. Tiempo aproximado: 15 m.
3 x 3 m Pabellón plegable de pierna inclinada
INSTRUCCIONES DE ENSAMBLAJE EN ESPAÑOL
150 Callender Road
Watertown, CT 06795
www.shelterlogic.com
DESCRIPCIÓN MODELO #
3,7 x 3,7 m Pierna Inclinada - Blanco 22544
3,7 x 3,7 m Pierna Inclinada - Rojo 22545
3,7 x 3,7 m Pierna Inclinada - Azul 22546
3,7 x 3,7 m Pierna Inclinada - Negro 22547
3,7 x 3,7 m Pierna Inclinada - Bronce del Desierto 22548
3,7 x 3,7 m Pierna Inclinada - Cuadrado 22549
3,7 x 3,7 m Pierna Inclinada - Verde 22589
12/14/09
Página 10 05-22544-22545-22546-22547
-22548-22549-22589-0A
ADVERTENCIAS Y PRECAUCIONES
ADVERTENCIA
• NO fume ni utilice dispositivos con llamas expuestas dentro o en las
inmediaciones de este producto portátil diseñado para brindar sombra
temporal.
• NO almacene líquidos inamables (gasolina, queroseno, propano, parri
las de barbacoa, braseros, freidoras de inmersión o ahumadores
dentro de este producto).
• Elija cuidadosamente el sitio para armar este producto portátil diseñado
para brindarle sombra. Compruebe que no se encuentren en lo alto
cables de servicios públicos, árboles, ramas u otras estructuras.
PRECAUCIÓN
1. Por favor lea las instrucciones COMPLETAMEMTE antes de ensamblar.
Si tiene preguntas, por favor llame al número de asistencia al
consumidor.
2. Este producto está clasicado como producto portátil para brindar
sombra temporal y está diseñado para proporcionar sombra y
protección básicas de los elementos ambientales, incluyendo los
efectos del sol, lluvia, savia de árboles, excrementos de aves
y animales.
3. El anclaje adecuado es RESPONSABILIDAD DEL PROPIETARIO.
Cualquier producto portátil que brinde sombra temporal que no esté
anclado de forma adecuada y segura tiene la potencialidad de
desprenderse y ser arrastrado por vientos fuertes. ShelterLogic no
puede ser responsable de los daños causados por cualquier producto
que sea arrastrado por el viento.
4. ESTO ES UN PRODUCTO DE SOMBRA Y NO RECOMENDADO
COMO UNA ESTRUCTURA PERMANENTE NO ESTÁ DISEÑADO PARA
SER UTILIZADO EN ZONAS DE VIENTOS FUERTES, TORMENTAS DE
NIEVE O HIELO.
Questo manuale è adatto per i seguenti modelli
6
Indice
Lingue:
Altri manuali ShelterLogic Tenda
ShelterLogic
ShelterLogic Garage-in-a-Box RoundTop 62780 Manuale utente
ShelterLogic
ShelterLogic Peak Style 8' W x 8' H Manuale utente
ShelterLogic
ShelterLogic 25769 Manuale utente
ShelterLogic
ShelterLogic 23530 Manuale utente
ShelterLogic
ShelterLogic Peak Style Shelter Frame Manuale utente
ShelterLogic
ShelterLogic 26764 Manuale utente
ShelterLogic
ShelterLogic MaxAP 23521 Manuale utente
ShelterLogic
ShelterLogic Garage-in-a-Box SUV/Truck 62696 Manuale utente
ShelterLogic
ShelterLogic Pop-Up 22538 Manuale utente
ShelterLogic
ShelterLogic 23572 Manuale utente
ShelterLogic
ShelterLogic 107153 Manuale utente
ShelterLogic
ShelterLogic AutoShelter 62681 Manuale utente
ShelterLogic
ShelterLogic 12'W x 8'H Manuale utente
ShelterLogic
ShelterLogic Grow-It Greenhouse-in-a-Box Manuale utente
ShelterLogic
ShelterLogic 78431 Manuale utente
ShelterLogic
ShelterLogic 25783 Manuale utente
ShelterLogic
ShelterLogic 23521 Manuale utente
ShelterLogic
ShelterLogic AccelaFrame 25949 Manuale utente
ShelterLogic
ShelterLogic SUPERMAX 25770 Manuale utente
ShelterLogic
ShelterLogic Shed-in-a-Box RoundTop Manuale utente
