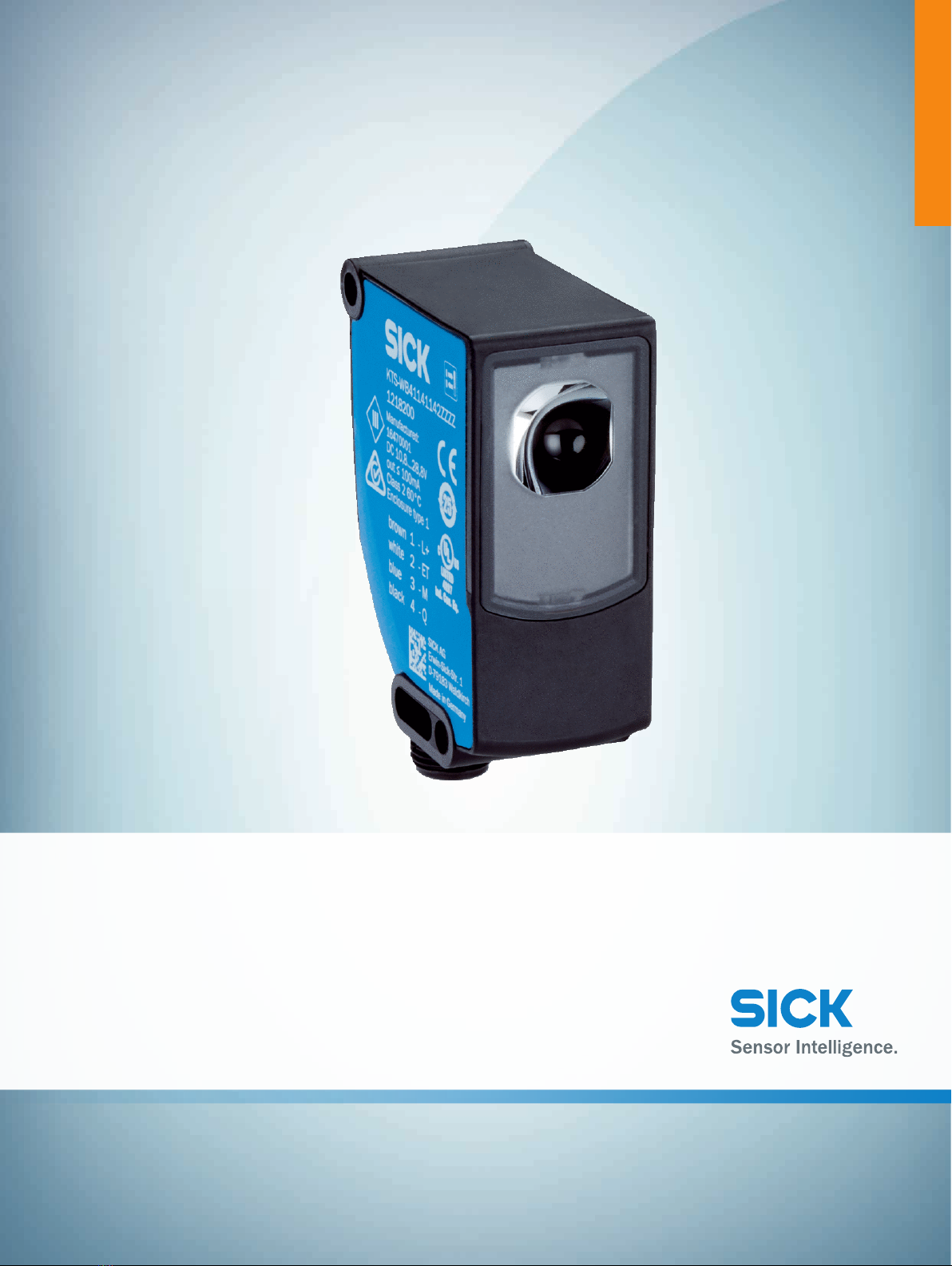

Productgegevensblad

KTS-WB41141142ZZZZ

KTS Core

CONTRASTTASTERS

KTS-WB41141142ZZZZ | KTS Core

CONTRASTTASTERS

Afbeelding kan afwijken

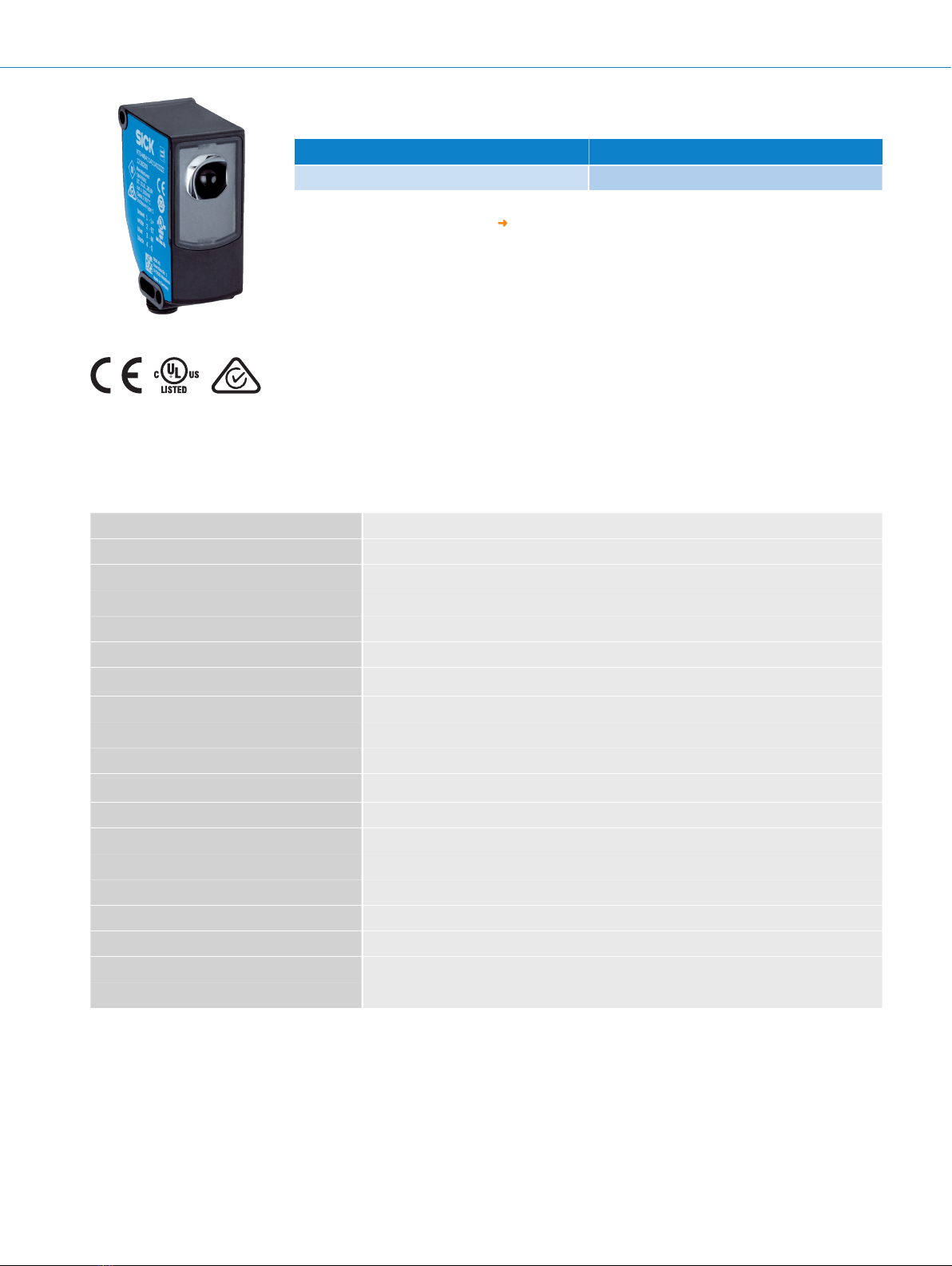

Bestelinformatie

Type Artikelnr.

KTS-WB41141142ZZZZ 1218200

Meer apparaatuitvoeringen en accessoires www.sick.com/KTS_Core

Gedetailleerde technische specificaties

Kenmerken

Speciale toepassingen Standaard

Apparaattype Easy Teach

Afmetingen (Bx Hx D) 26mmx 62mmx 47,5mm

Tastwijdte ≤ 13mm

Tastwijdtetolerantie ±3mm

Behuizingsvorm Gemiddeld

Lichtbron LED, RGB1)

Golflengte 470nm, 525nm, 625nm

Lichtuitgang Lange apparaatzijde

Lichtvlekgrootte 1,2mmx 3,9mm

Lichtvlekpositie Verticaal2)

Ontvangstfiltering Geen

Teach-in mode 2-punts teach-in

Schakelfunctie Helder-/donkerschakelend

Tijdvertraging -

Bijzondere kenmerken -

Toestand bij uitlevering 2-punts teach-in

Standaardinstelling Geen

Insteller toetsblokkering Standaard

1)Gemiddelde levensduur: 100.000h bij TU= +25 °C.

2)Net betrekking tot lange apparaatzijde.

2 CONTRASTTASTERS | SICK Productgegevensblad | 2023-11-14 14:13:46

Wijzigingen en correcties voorbehouden

KTS-WB41141142ZZZZ | KTS Core

CONTRASTTASTERS

Mechanisch/Elektrisch

Voedingsspanning 10,8VDC... 28,8VDC1)

Rimpel ≤5Vss2)

Stroomopname <100mA3)

Schakelfrequentie 25kHz4)

Responstijd 20µs5)

Jitter 10µs

Schakeloutput Push-pull: PNP/NPN

Schakeloutput (spanning) Push-pull: PNP/NPN HIGH= UV - 3V/LOW ≤ 3V

Uitgangsstroom Imax. 100mA6)

Input, teach-in (ET) Teach: U= 10V... <UV

Opslagtijd (ET) 35ms, non-volatile opslag

Aansluittype Stekker M12, 4-pins

Beschermingsklasse III

Beveiligingsschakelingen UV-aansluitingen met ompoolbeveiliging

Output Q beveiligd tegen kortsluiting

Interferentie-onderdrukking

Isolatieklasse IP67

Gewicht 68g

Materiaal behuizing Kunststof, VISTAL®

Materiaal, optiek Kunststof, COP

1)Grenswaarden: DC 12V (–10%)... DC 24V (+20%). Gebruik in netwerk met beveiliging tegen kortsluiting max. 8A.

2)Mag deUv-tolerantie niet onder- of overschrijden.

3)Onbelast.

4)Bij licht-donkerverhouding 1:1.

5)Signaallooptijdbij Ohmse belasting.

6)Totaalstroom van alle outputs.

Omgevingsgegevens

Omgevingstemperatuur bedrijf –20°C... +60°C

Omgevingstemperatuur magazijn –25°C... +75°C

Schokbelasting Volgens IEC60068-2-27 (30g/11ms)

UL-file-nr. E181493

Classificaties

eCl@ss 5.0 27270906

eCl@ss 5.1.4 27270906

eCl@ss 6.0 27270906

eCl@ss 6.2 27270906

eCl@ss 7.0 27270906

eCl@ss 8.0 27270906

eCl@ss 8.1 27270906

eCl@ss 9.0 27270906

eCl@ss 10.0 27270906

2023-11-14 14:13:46 | Productgegevensblad

Wijzigingen en correcties voorbehouden

CONTRASTTASTERS | SICK 3

KTS-WB41141142ZZZZ | KTS Core

CONTRASTTASTERS

eCl@ss 11.0 27270906

eCl@ss 12.0 27270906

ETIM 5.0 EC001820

ETIM 6.0 EC001820

ETIM 7.0 EC001820

ETIM 8.0 EC001820

UNSPSC 16.0901 39121528

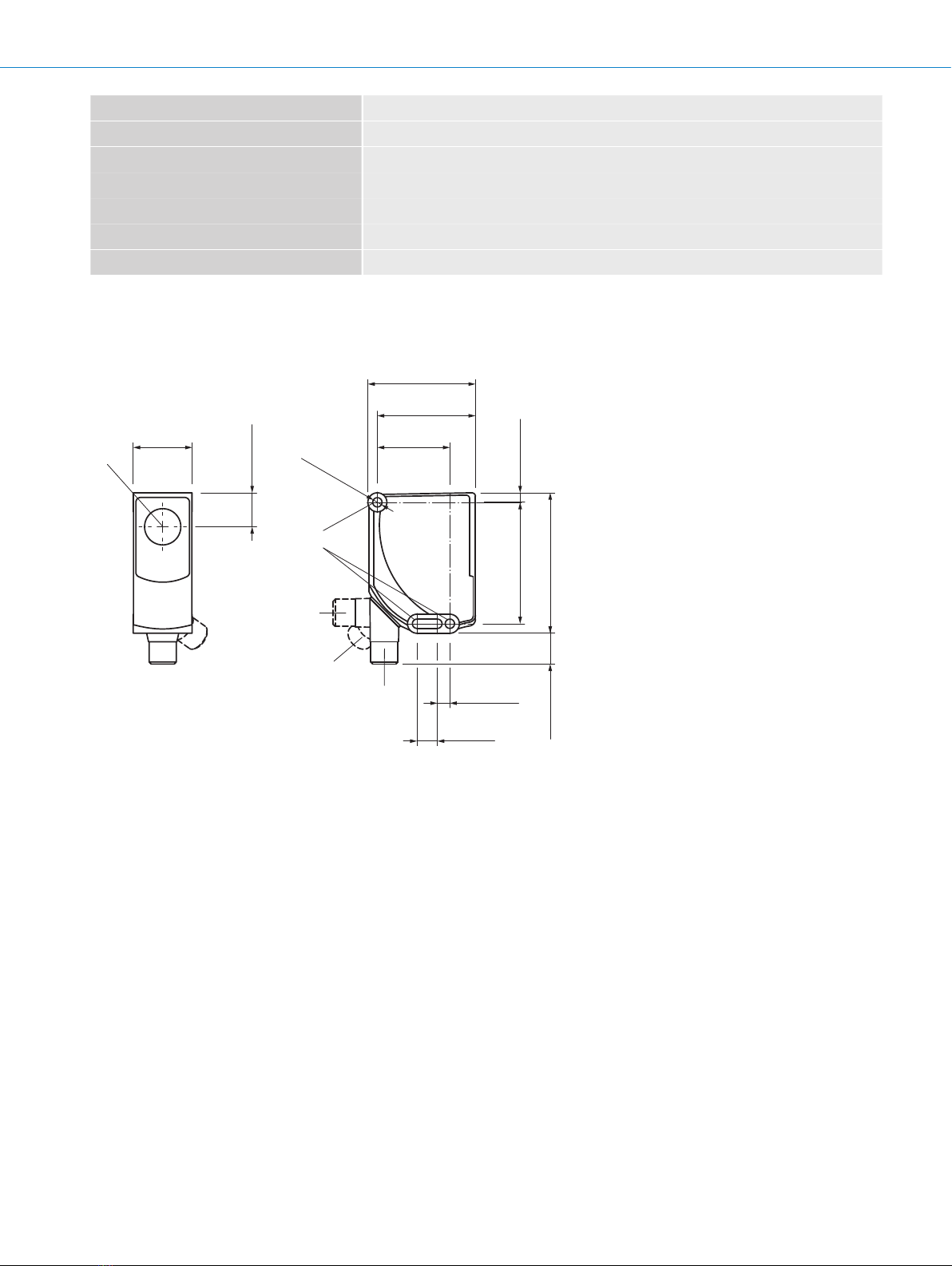

Maattekening (Afmetingen in mm (inch))

4.1 (0.16)

62 (2.44)

43.3 (1.7)

32 (1.26)

53.6 (2.11)

4.2 (0.17)

13.6 (0.54)

9(0.35)

5.5 (0.22)

47.5 (1.87)

26 (1.02)

15 (0.59)

①Optische as

②Bevestigingsboring

③Stekker M12, leveringstoestand

④Stekker M12, eindstop rechts

⑤Stekker M12, eindstop links

⑥Weergave- en instelelementen

4 CONTRASTTASTERS | SICK Productgegevensblad | 2023-11-14 14:13:46

Wijzigingen en correcties voorbehouden

KTS-WB41141142ZZZZ | KTS Core

CONTRASTTASTERS

Instelmogelijkheden

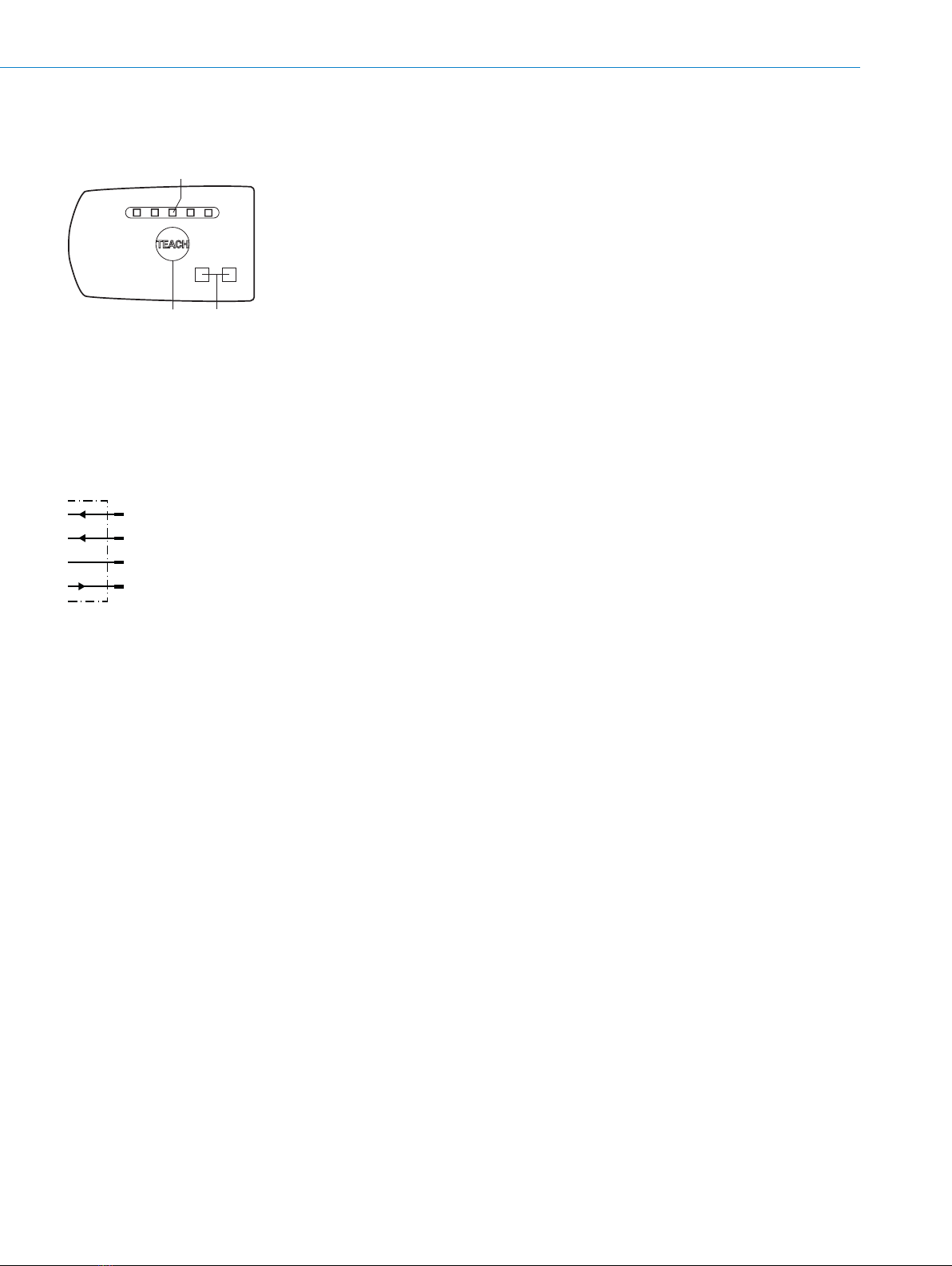

Weergave- en instelelementen

LO C K

>10 s

PWR Q

①Balkindicatie

②Enkelvoudige teach-in-toets

③LED-statusindicatie

Aansluitschema

Cd-380

+ (L+)

Teach (ET)

- (M)

BK 4

2023-11-14 14:13:46 | Productgegevensblad

Wijzigingen en correcties voorbehouden

CONTRASTTASTERS | SICK 5

KTS-WB41141142ZZZZ | KTS Core

CONTRASTTASTERS

Bedieningsconcept

KTS Core easy-teach - instelling schakeldrempel

Switching characteristics

The optimum emitted light is selected automatically (at RGB variants).

Static teach-in: light/dark setting is defined using teach-in sequence.

Keylock (activation and deactivation): Press and hold the Teach-in pushbutton > 10 s.

Teach-in failure: The Q-LED (yellow) flashes and all LEDs flash on the bar graph (green).

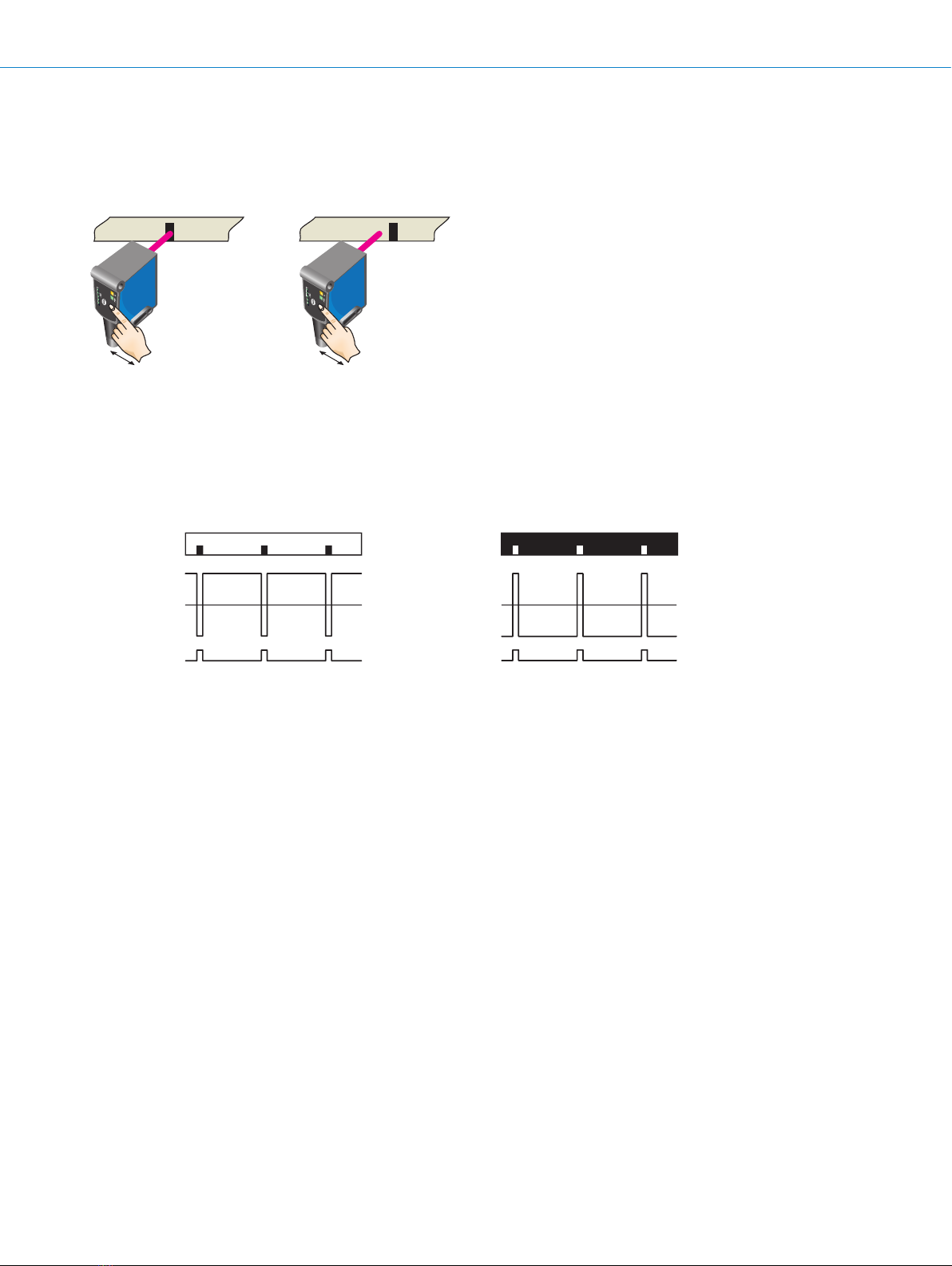

Dark switching Light switching

Example

Output Q Output Q

Internal signal

received

Switching

threshold

Switching

threshold

Internal signal

received

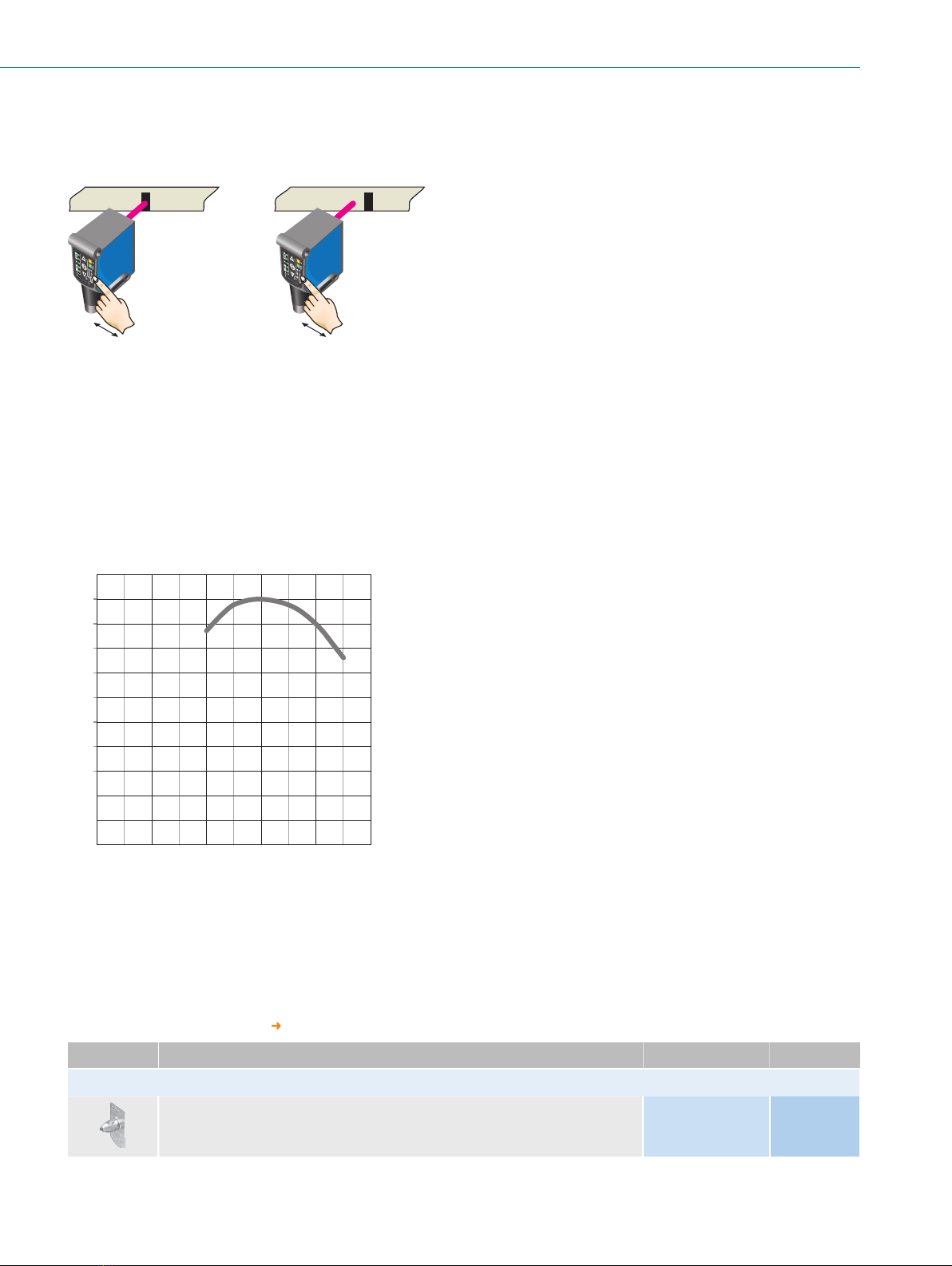

When setting the contrasts to be

detected, the first LED (green)

flashes in the bar graph.

Press Teach-in pushbutton.

Suitable for manual positioning of the object to be detected, e.g. marks and background.

1. Position mark

When setting the contrasts to be

detected, the second LED (green)

flashes in the bar graph.

Press Teach-in pushbutton.

2. Position background

6 CONTRASTTASTERS | SICK Productgegevensblad | 2023-11-14 14:13:46

Wijzigingen en correcties voorbehouden

KTS-WB41141142ZZZZ | KTS Core

CONTRASTTASTERS

KTS Core - instelling schakeldrempel (2-punts teach-in)

When setting the contrasts to be

detected, the first LED (green)

flashes in the bar graph.

Press set button.

When setting the contrasts to be

detected, the second LED (green)

flashes in the bar graph. Press set button.

The Quality of Teach is displayed.

Suitable for manual positioning of the object to be detected, e.g. marks and background.

1. Position mark 2. Position background

Tastwijdte

KTS Core

100

110

Sensitivity in %

(0.79)

(0.63)

(0.47)

(0.31)

(0.16)

Distance in mm (inch)

Aanbevolen accessoires

Meer apparaatuitvoeringen en accessoires www.sick.com/KTS_Core

Korte beschrijving Type Artikelnr.

Universele klemsystemen

Plaat K voor universele klemhouder, Staal, verzinkt, Universele klemhouder (2022726),

bevestigingsmateriaal

BEF-KHS-K01 2022718

2023-11-14 14:13:46 | Productgegevensblad

Wijzigingen en correcties voorbehouden

CONTRASTTASTERS | SICK 7

KTS-WB41141142ZZZZ | KTS Core

CONTRASTTASTERS

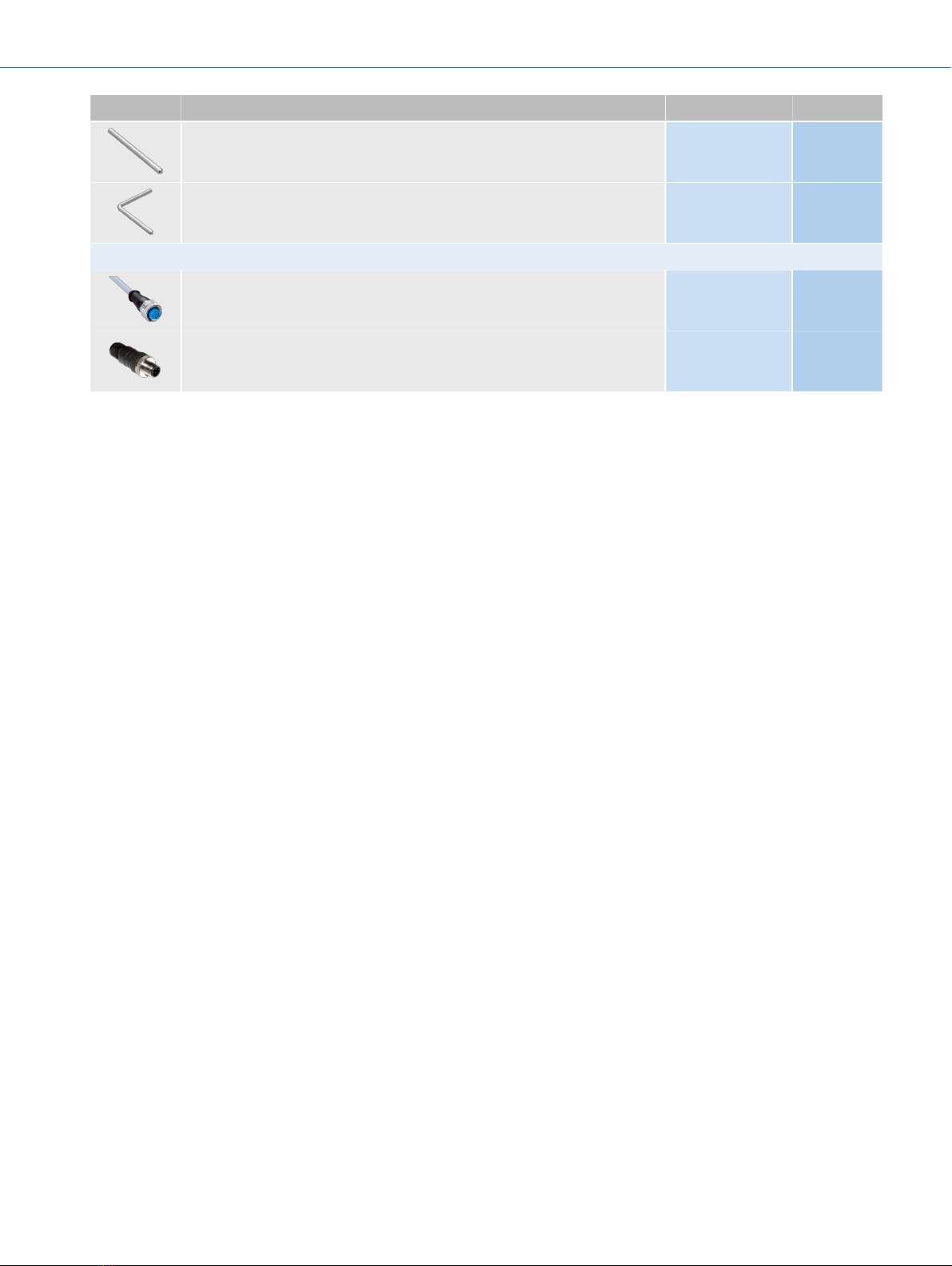

Korte beschrijving Type Artikelnr.

Montagestang, recht, 200mm, staal, Staal, verzinkt, zonder bevestigingsmateriaal BEF-MS12G-A 4056054

Montagestang, L-vormig, 150mmx 150mm, staal, Staal, verzinkt, zonder bevestigings-

materiaal

BEF-MS12L-A 4056052

Stekkers en kabels

Kop A: Contactdoos, M12, 4-pins, recht, A-gecodeerd

Kop B: open kabeluiteinde

Kabel: Sensor-actuatorkabel, PVC, Niet geïsoleerd, 5m

YF2A14-

050VB3XLEAX

2096235

Kop A: Stekker, M12, 4-pins, recht

Kabel: Niet geïsoleerd

STE-1204-G 6009932

8 CONTRASTTASTERS | SICK Productgegevensblad | 2023-11-14 14:13:46

Wijzigingen en correcties voorbehouden
