Application
Caméra 130 ou caméra 180 pour
Siedle Steel. Disponible pour les
systèmes bus In-Home, Access ou en
tant que caméra sans système.
Tension électrique
L‘installation, le montage et l‘entre-
tien d‘appareils électriques ne
doivent être réalisés que par un spé-
cialiste en électricité.

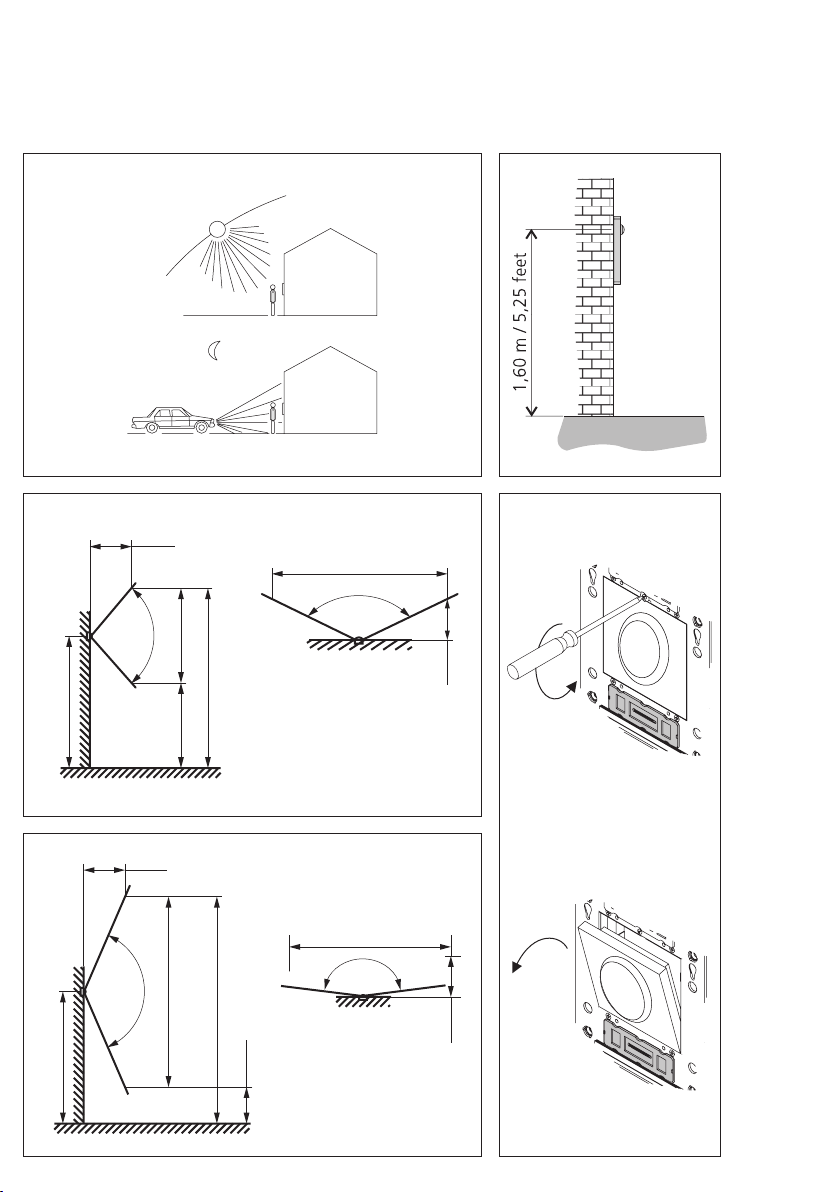

1 Pour les installations vidéo, les
situations de montage suivantes
doivent impérativement être évitées :
• un contre-jour direct
• le rayonnement direct du soleil
• un fond d’une grande luminosité
• des parois très rééchissantes des
parois très rééchissantes dans l’axe
de prise de vue de la caméra
• des lampes ou des sources de
lumière directe
Montage
2 Hauteur de montage conseillée
env. 1,60m du centre de la caméra.
3 Angle de vision de la caméra, avec
un angle d‘ouverture de 130°
4 Angle de vision de la caméra, avec
un angle d‘ouverture de 165°, en
mode pleine image.
5 Dévisser la caméra de la plaque
de montage, la faire basculer par le
haut vers l’avant et la déposer de la
plaque de montage.

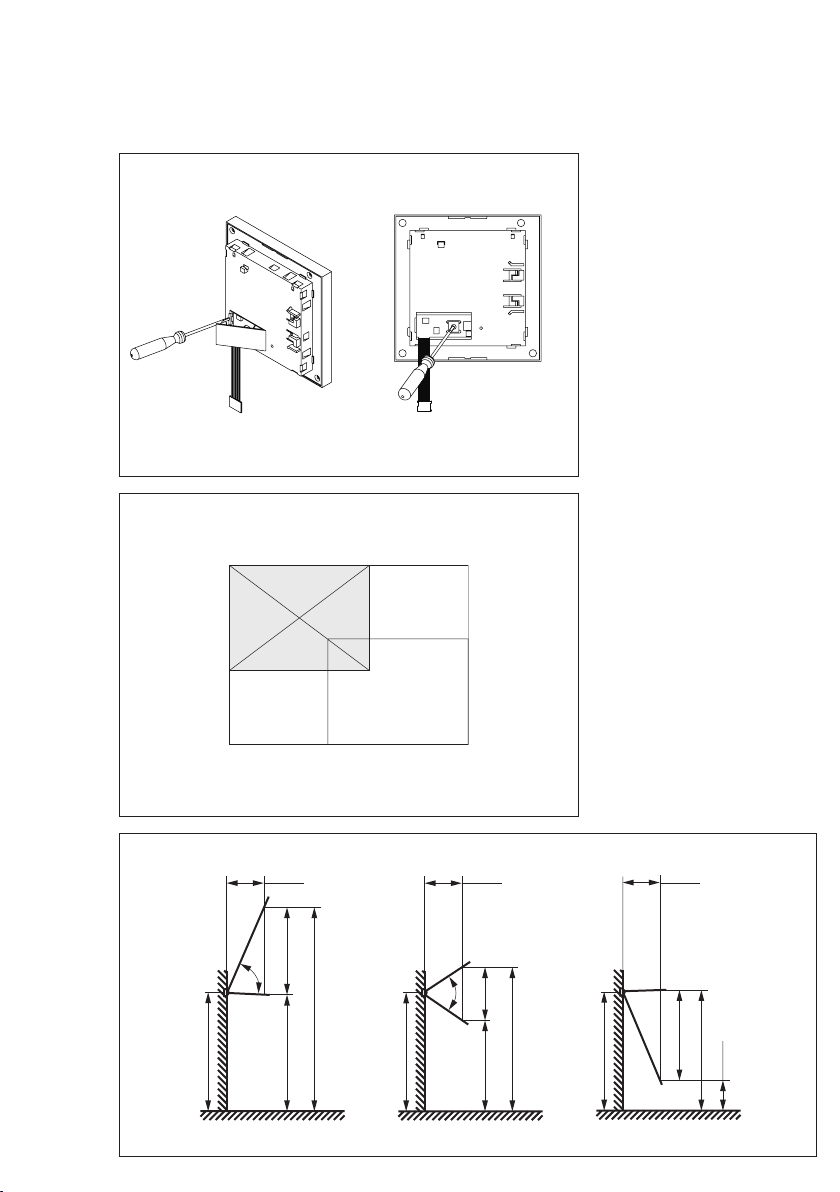

6 L‘angle de vision de la caméra,
avec un angle d‘ouverture de 165°,
peut être réglé en fonction de la
situation de montage. Ouvrir le
volet se trouvant en face arrière du
module, à l‘aide d‘un tournevis.
7 Régler la section d’image sou-
haitée vue par la caméra (1 à 9)
ou régler Pleine image (0) sur le
commutateur rotatif. Une fois que
la section d’image souhaitée a été
réglée, fermer le volet et monter le
module.
Français
8 Choisir la section d‘image à l‘appui
de la situation de montage en pré-
sence.
a Section d‘image (1-3)
orientation de la caméra en haut
b Section d‘image (4-6)
orientation de la caméra au centre
c Section d‘image (7-9)
orientation de la caméra en bas
Implantation des bornes
SBCM 653-…/SBCM 658-…
TaK
TbK
Bus In-Home
branche caméra
Ta
Tb
Bus In-Home
Vc
GND
Commande de
la caméra
b
c
Alimentation 12VAC
SACM 673-…/SACM 678-…
V1
V2
Signal vidéo
(FBAS deux ls)
V3
V4
Alimentation
de la caméra
V5
V6
Activation de
la sortie vidéo
SCM 613-…/SCM 618-…
+M
-M
Tension d’alimentation
20–30VDC
Vc
-
Commande de
la caméra
VKA Commutation de l’activa-
tion du distributeur
de la caméra
A1
A1
Contact sans potentiel
b
c
Alimentation 12VAC
L/S
Raccordement coaxial
L=conducteur,
S=blindage
Installation
L’installation, la mise en service et la
programmation sont décrites dans le
manuel système correspondant, qui
est joint au bloc d’alimentation et
au serveur.
Points de mesure
Les points de mesure des unités
fonctionnelles, qui sont parallèles
aux bornes de raccordement, sont
accessibles à l’état monté. Pour les
mesures, il faut déposer le capot
de l’orice de contrôle. Après la
mesure, remettre en place le capot
de l’orice de contrôle.
Service
Détacher et prélever la platine de
commande à l’aide de la clé de mon-
tage jointe.
Si le remplacement d’une caméra
est nécessaire, on la débranche du
bornier et on la remplace.
