Siemens Synco 700 Manuale utente

Building Technologies / HVAC Products CE1B3123x2 74 319 0503 0 a 06.04.2006

74 319 0503 0

B3123x2

Synco™ 700

de Bedienungsanleitung Steuerungs- und Überwachungsgerät RMS705

en Operating Instructions Switching and monitoring device RMS705

fr Manuel d'utilisation Module d'entrées/sorties RMS705

nl Gebruiksaanwijzing Vrij configureerbare regelaar RMS705

Nicht benötigte Sprachen können abgetrennt werden

Languages not required can be removed

Langues non-utilisée peuvent être détachées

Niet benodigde talen kunnen worden verwijderd

74319050 3 0

Building Technologies / HVAC Products CE1B3123x2 74 319 0503 0 a 06.04.2006

74 319 0503 0

B3123x2

Synco™ 700

de Bedienungsanleitung Steuerungs- und Überwachungsgerät RMS705

Building Technologies / HVAC Products CE1B3123x2-de 74 319 0503 0 a 06.04.2006

Inhalt

Die Bedienelemente........................................................3

Das Anzeigefeld..............................................................4

Die Symbole und Zeichen in der Anzeige ........................5

Die Navigation im Menü ..................................................6

Ändern von Einstellungen ...............................................8

Müssen Sie die Zeit oder das Datum neu einstellen? ......9

Ein- und Ausschalten ....................................................10

Wollen Sie die Anlage nach der Schaltuhr betreiben? ...11

Wollen Sie die täglichen Ein-/ Ausschaltzeitpunkte der

Schaltuhr ändern?.........................................................12

Wollen Sie Ferienperioden oder Sondertage eingeben? 14

Beispiel: Raumtemperaturregelung einstellen ............... 15

Wollen Sie den Anlagenzustand abfragen?................... 16

Wollen Sie die aktuellen Anlagedaten abfragen? .......... 17

Wollen Sie eine Messwertaufzeichnung abfragen? ....... 18

Steht eine Störung an?................................................. 19

Welche Angaben benötigt Ihr Servicetechniker?........... 20

Wie spart man Energie ohne Komforteinbusse? ........... 21

Beachten Sie bitte, dass diese Anleitung alle dem Benutzer zugänglichen Einstellungen und Anzeigen des Steuerungs-

und Überwachungsgeräts beschreibt. Je nach Auslegung Ihrer Anlage sind jedoch nicht alle Funktionen aktiv.

Fragen Sie im Zweifelsfall den Servicetechniker des Lieferanten Ihrer Anlage.

Building Technologies / HVAC Products CE1B3123x2-de 74 319 0503 0 a 06.04.2006

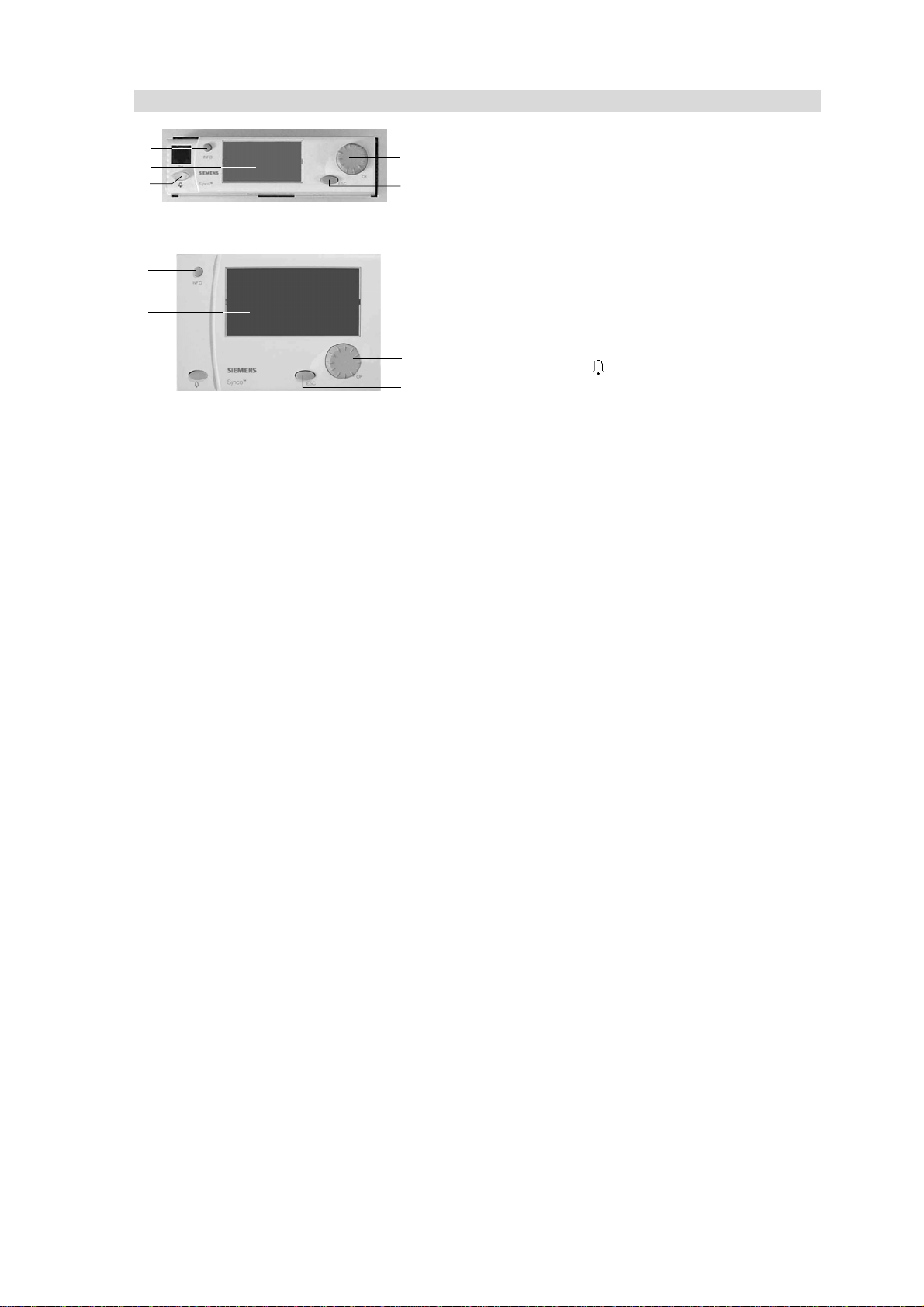

Die Bedienelemente

3111Z07

Aufgesetzte Ausführung

3112Z08

Abgesetzte Ausführung

1 Anzeigefeld

2 Infotaste «INFO»

Funktion 1: Wichtige Anlagendaten abrufen

Funktion 2: Im aktuellen Menü den gesamten Menüpfad

abrufen

3 Drehdruckknopf «OK»

Drehen: Bedienzeile anwählen bzw. Wert verstellen

Drücken: Bedienzeile bzw. Wert bestätigen

4 Rücktaste «ESC»

Ins vorherige Menü zurückspringen

5 Störungstaste mit Leuchtdiode (LED)

LED leuchtet/blinkt: Störung anzeigen

Drücken: Störung quittieren bzw. entriegeln

Building Technologies / HVAC Products CE1B3123x2-de 74 319 0503 0 a 06.04.2006

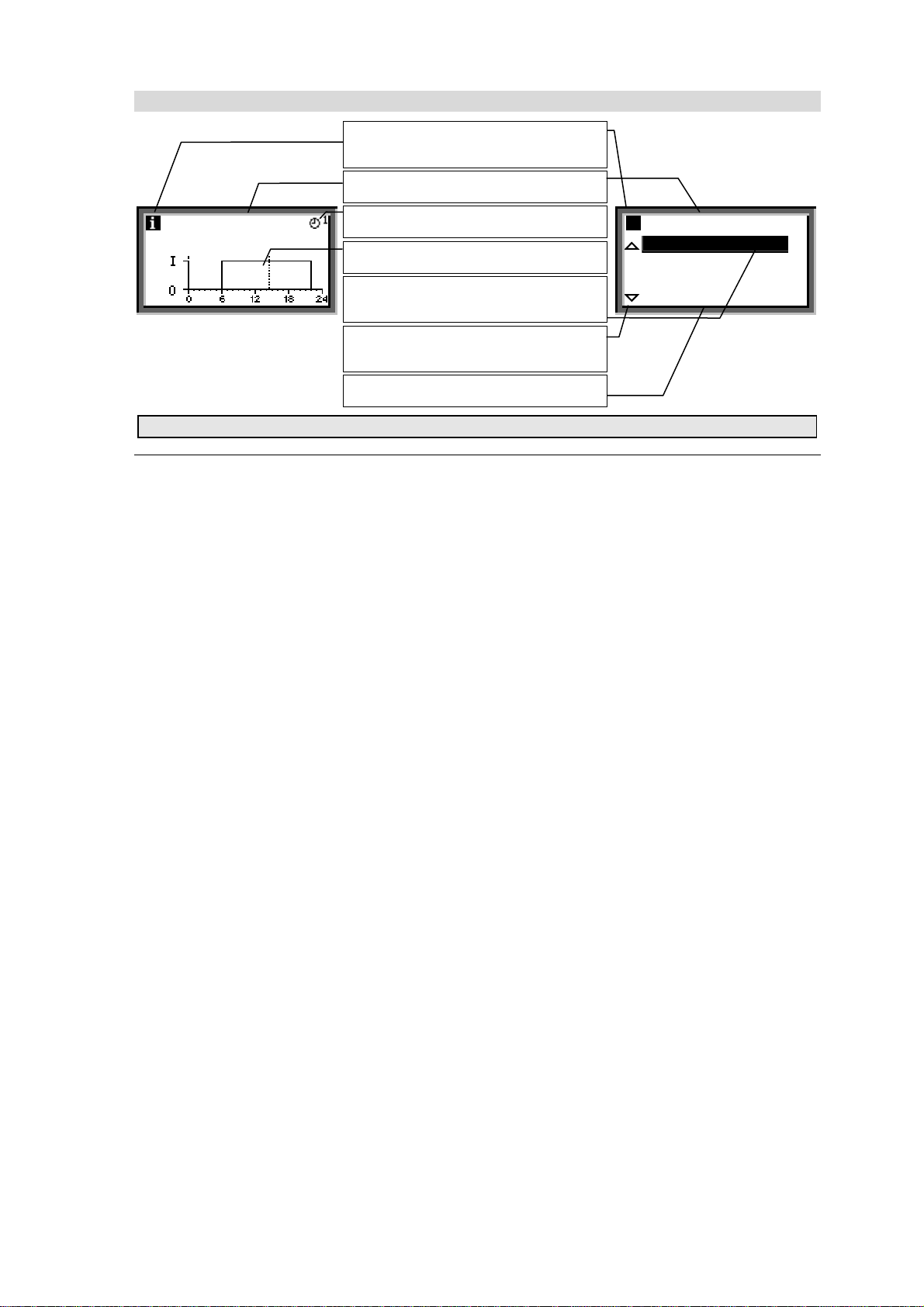

Das Anzeigefeld

Bedienebene: Das Feld zeigt an, in welcher

Bedienebene Sie sich befinden (Info- oder

Einstellebene)

Menütitel: Die oberste Zeile zeigt an, in

welchem Menü Sie sich befinden

Symbol des Menütitels: Zeigt grafisch an,

in welchem Menü Sie sich befinden

Hilfsbild/Visualisierung: Visualisiert eine

Einstellung (z. B. Ein-/ Ausschaltverhalten)

Cursorposition: Invers dargestellte Zeilen

zeigen an, dass der Cursor sich auf dieser

Position befindet

Schaltuhr 1

Samstag

Hauptmenü

Schaltuhr 1…

Eingänge…

Datenerfassung…

Aggregate…

Scroll-Pfeile: Diese Pfeile zeigen an, dass

unten oder oben noch weitere Bedienzeilen

folgen

Ergänzungszeichen: Drei Punkte (…)

zeigen an, dass Untermenüs folgen

Weitere Bildinformationen sind z. B. die Startseite (Willkommensbild) oder Pop-up Fenster für Einstellwerte.

Building Technologies / HVAC Products CE1B3123x2-de 74 319 0503 0 a 06.04.2006

Die Symbole und Zeichen in der Anzeige

Bedienebenen Funktionen

Infoebene – Wichtige Anlagendaten abrufen [Schaltuhr 1] Betriebsschalter oder Schaltuhr 1

Einstellebene – Ablesen und Einstellen Betriebsschalter (der Logik 1) oder Logik 1

Trend 1

Allgemeine Symbole Ereignis-Logger 1

Betriebsstunden 1

Hilfe – Erläuterungen zum angewählten Menü-

punkt (durch zusätzliches Drücken der Infotaste) Zähler 1

Bitte warten – das Gerät arbeitet Komparator 1

Motor 1

Störung (Hilfestellungen bei Störungen enthält

Seite 19) Regler 1

Ferien

Sondertag

Die Symbolübersicht zeigt jeweils die 1. von mehreren vorhandenen Funktionen (z. B. Schaltuhr 1 von 6 Schaltuhren).

Building Technologies / HVAC Products CE1B3123x2-de 74 319 0503 0 a 06.04.2006

Die Navigation im Menü

Startseite:

Montag 20.10.05 14:52

Willkommen

« Informationen

Hauptmenü »

▼

Hauptmenü:

Hauptmenü

Schaltuhr 1…

Eingänge…

Datenerfassung…

Aggregate…

▼

Einleitung

Diese Bedienungsanleitung hilft Ihnen in allen Standardsituationen mit Frage-

kapiteln (Wollen Sie ... usw., ab Seite 11), das Steuerungs- und

Überwachungsgerät RMS705 zu bedienen.

Aufgeführt ist unter anderem immer der Pfad, den Sie im Menü durchlaufen

müssen, um zur jeweiligen Funktion zu gelangen – von der Startseite bis zum

verstellbaren Wert.

Startseite

Im unbedienten Zustand erscheint im Anzeigefeld immer die Startseite –

ausser bei einer Störung.

1. Drücken Sie den Drehdruckknopf «OK»: Die Menüliste erscheint.

Hauptmenü

2. Drehen Sie den Drehdruckknopf «OK»: Der Cursor springt von einer Zeile

zur andern.

3. Die angewählte Zeile erscheint mit schwarzem Hintergrund und einem

invers dargestellten Text.

4. Wählen Sie die gewünschte Zeile an.

5. Bestätigen Sie diese Zeile durch Drücken des Drehdruckknopfes «OK».

Building Technologies / HVAC Products CE1B3123x2-de 74 319 0503 0 a 06.04.2006

Untermenü:

Ferien / Sondertage

Eintrag 1...

––.––.––

▼

Zahlenwert einstellen:

Eintrag 1

Beginn: ––.––.–– ––.––

Ende: ––.––.–– ––.––

Anlass: Ferien

Eintrag löschen...

Untermenü

6. Sie befinden sich jetzt in den Untermenüs.

7. Die drei Punkte (...) nach dem Text bedeuten, dass weitere Untermenüs

folgen.

8. Folgen Sie dem angegebenen Pfad, indem Sie den Drehdruckknopf «OK»

drehen, um die Zeile zu finden bzw. drücken, um die Zeile zu bestätigen.

9. Am Ende des Pfades gelangen Sie zum einstellbaren Wert.

Zahlenwert einstellen

10. Der Zahlenwert erscheint als Pop-up.

11. Verstellen Sie den Wert durch Drehen des Drehdruckknopfs «OK».

12. Bestätigen Sie anschliessend den Wert durch Drücken des

Drehdruckknopfs «OK».

13. Der Cursor geht jetzt vorwärts zum nächsten einzustellenden Wert oder

zurück zum Datenpunkt, wenn kein weiterer einzustellender Wert

vorhanden ist.

14. Mit der Taste «ESC» gelangen Sie jeweils zurück zum vorherigen

Eingabefeld oder Menü.

15. Wenn Sie die Taste «ESC» mehrere Male drücken, gelangen Sie zurück

auf die Startseite.

In den meisten Menüs können Sie den gesamten Menüpfad zur aktuell angewählten Zeile anzeigen.

Drücken Sie dazu die Taste «INFO».

25.02

Building Technologies / HVAC Products CE1B3123x2-de 74 319 0503 0 a 06.04.2006

Ändern von Einstellungen

Maximal mögliche Einstellungen:

Von Ihrem Servicetechniker können für Sie maximal

folgende Einstellmöglichkeiten freigeschaltet sein:

•6 Ein/Aus Schaltzeitpunkte je Wochentag und

Sondertag für jede der 6 integrierten Schaltuhren

•16 Sondertags- oder Ferienperioden

•6 den Schaltuhren zugeordnete Schaltuhr-

Betriebsschalter zum manuellen Ein- und Ausschalten

des Schaltuhrprogramms über den betreffenden

Betriebsschalter.

•10 Betriebsschalter zum manuellen Ein- und

Ausschalten von maximal 10 von Ihrem

Servicetechniker programmierten logischen

Verknüpfungen über den betreffenden

Betriebsschalter.

•3 Regler mit je 2 einstellbaren Sollwerten pro Regler

Vorbemerkung zur Auswirkung von Änderungen:

Das Steuerungs- und Überwachungsgerät RMS705

kann als Ergänzung im Verbund mit anderen

Synco™ Reglern oder als Einzelgerät für einfache

Regelkreise eingesetzt werden.

Im Folgenden werden alle Einstellmöglichkeiten des

RMS705 anhand des Beispiels eines konventionellen

Einzelgeräteinsatzes erklärt.

Wenn das RMS705 im Verbund mit anderen

Synco™ Reglern ergänzende Steuerungs- und

Überwachungsfunktionen erfüllt, haben die im

Folgenden beschriebenen Änderungen von

Einstellungen unter Umständen andere Auswirkungen

als die hier dargestellten! In diesem Fall halten Sie sich

bitte an die Bedien- und Wartungsvorschriften Ihres

Vertragspartners, oder wenden Sie sich im Zweifelsfall

an ihren Servicetechniker.

Die in dieser Anleitung benutzten Untermenü-Namen können vom Servicetechniker bei der Inbetriebnahme mit anderen

Klartext-Namen überschrieben worden sein!
