Signature Hardware PENDLETON 948578 Manuale utente
11.800.221.3379
PENDLETON
SINGLE-HOLE BATHROOM FAUCET
GRIFO DE BAÑO DE UN SOLO ORIFICIO PENDLETON
SKU: 948578
REVISED 10/30/2019
CODES: SHWSCPT100
GETTING STARTED
BEFORE YOU BEGIN
We recommend consulting a professional if you are
unfamiliar with installing plumbing fixtures. Signature
Hardware accepts no liability for any damage to the
faucet, plumbing, sink, countertop, or for personal
injury during installation.
Observe all local plumbing and building codes.
Unpack and inspect the faucet for shipping damage.
If any damage is found, contact our Customer
Relations team at 1-800-221-3379.
Ensure that you have gathered all the required
materials that are needed for the installation.
TOOLS AND MATERIALS:
HERRAMIENTAS Y MATERIALES:
ANTES DE COMENZAR
Le recomendamos que consulte a un profesional si no
sabe cómo instalar accesorios de plomería. Signature
Hardware no asume ninguna responsabilidad con
respecto a los daños causados al inodoro, sistema de
plomería, suelo o daños personales durante
la instalación.
Cumpla con todas las normas locales de plomería y
construcción.
Retire el inodoro del empaque y verifique si se
produjeron daños durante el envío. Si encuentra algún
daño, comuníquese con nuestro equipo de Servicio al
cliente al 1-800-221-3379.
CÓMO COMENZAR
Asegúrese de haber reunido todos los materiales
necesarios para la instalación.
Basin Wrench
Llave de grifo
Adjustable
Wrench
Llave
Ajustable
Safety Glasses
Gafas de seguridad
Silicone Sealant
(100% Neutral Cure)
Sellador de silicona
(100% curado neutro)
2 Flexible
Supply Line
2 Línea de
suministro
flexible
21.800.221.3379
INSTALLATION
INSTALACIÓN
3. If installing without deck plate: Place new faucet
through hole on top of sink. From the underside of the
sink slide washers (1 & 2) onto thread. Secure with
washers (1 & 2) and nut (3).
3. Instalación sin chapa de cubierta: coloque el grifo
nuevo en el orificio que se encuentra en la parte superior
del lavamanos. Por debajo del lavamanos, deslice la
arandela (1) en la rosca. Asegure con la arandela y la
tuerca (2).
4. Connect the hot and cold water supply lines (1) to
the angle stop, or attach hot and cold adaptors to
supply lines. Then use 1/2" IPS faucet connections (3).
Use wrenches to tighten connections. Do not
overtighten.
4. Conecte las líneas de suministro de agua fría y caliente
(1) a la llave de paso angular o fije los adaptadores de
agua fría y caliente a las líneas de suministro. Después
utilice las conexiones de grifo de 1/2" IPS (3). Use llaves
para ajustar las conexiones. No ajuste demasiado.
1. Shut off water supplies.
1. Corte el suministro de agua.
2. If installing with deck plate: Place the escutcheon (4)
and the gasket (5) on the bottom of the new faucet
assembly. Place new faucet through hole on top of the
sink. From the underside of the sink slide washers (1 &
2) onto thread. Secure with washers (1 & 2) and nut
(3).
Note: If the sink surface is uneven or irregular, silicone
sealant may be used to create a watertight seal.
2. Instalación con chapa de cubierta: coloque la placa
decorativa (4) y la junta (5) en la parte inferior del montaje
del nuevo grifo. Coloque el grifo nuevo en el orificio que
se encuentra en la parte superior del lavamanos. Por
debajo del lavamanos, deslice la arandela (1 y 2) en la
rosca. Asegure con la arandela y la tuerca (3).
Nota: Si la superficie del lavabo está dispareja o es
irregular, se puede utilizarselladorde silicona para crear
un sellado hermético.
PENDLETON
SINGLE-HOLE BATHROOM FAUCET
GRIFO DE BAÑO DE UN SOLO ORIFICIO PENDLETON
SKU: 948578
4
3
5
1
2
3
1
2
1
31.800.221.3379

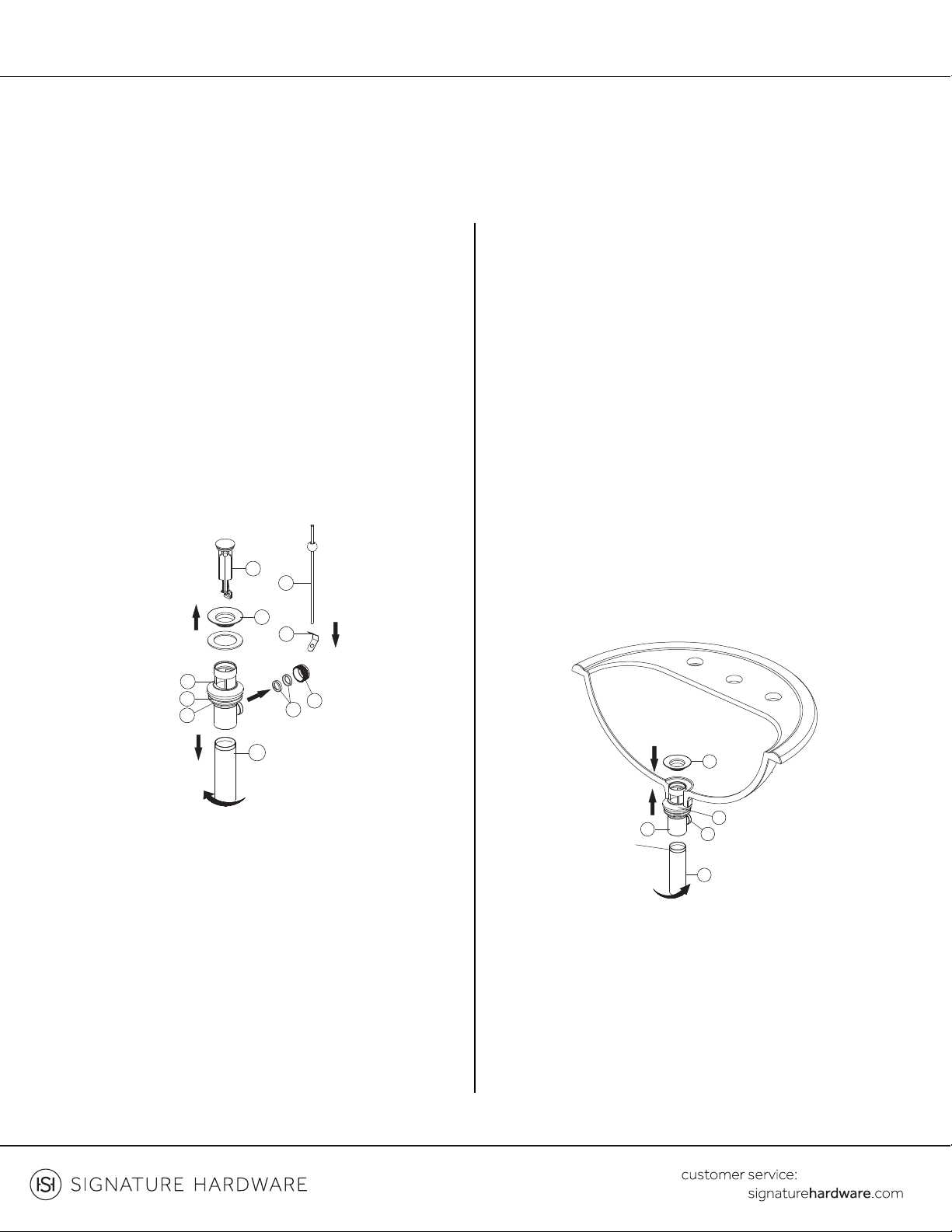

5. Remove stopper (1) and flange (2). Screw brass nut
(3) all the way down. Push plastic washer (4) and
gasket (5) down. Unscrew pivot nut (6) from the
pop-up body and remove the seal washers (7). Take
off the spring clip (9) from horizontal rod (8). Remove
tailpiece (10) from pop-up body.
5. Retira el tope (1) y la brida (2). Enrosca la tuerca de
latón (3) hasta el límite. Empuja la arandela de plástico (4)
y la junta (5) hacia abajo. Desenrosca la tuerca pivotante
(6) del cuerpo del desagüe emergente y retira las
arandelas de sellado (7). Saca el sujetador de resorte (9)
de la varilla horizontal (8). Retira el tubo extensor (10) del
cuerpo del desagüe emergente.
6. Apply silicone to underside of flange (2). Insert body
(1) into drain hole from below sink. Screw flange (2)
into body (1). With pivot (3) facing toward faucet, pull
pop-up straight down into drain hole and secure
gasket, plastic washer and brass nut. Apply plumbers’
tape to threads at the top of tailpiece (4) and hand
tighten.
Note: Don’t drop silicone onto gasket (5).
6. Aplica silicona en el lado inferior de la brida (2). Inserta
el cuerpo (1) en el orificio de drenaje desde abajo del
fregadero. Atornilla la brida (2) en el cuerpo (1). Con el
pivote (3) de frente al grifo, hala el cuerpo del desagüe
emergente de forma recta hacia abajo y hacia el interior
del orificio de drenaje y asegura la junta, la arandela de
plástico y la tuerca de latón. Aplica cinta selladora a las
roscas en el extremo superior del tubo extensor (4) y
aprieta con la mano.
Nota: No eches silicona en la junta (5).
PENDLETON
SINGLE-HOLE BATHROOM FAUCET
GRIFO DE BAÑO DE UN SOLO ORIFICIO PENDLETON
SKU: 948578
1
2
4
3
6
5
8
7
9
10
1
2
3
4
5
41.800.221.3379

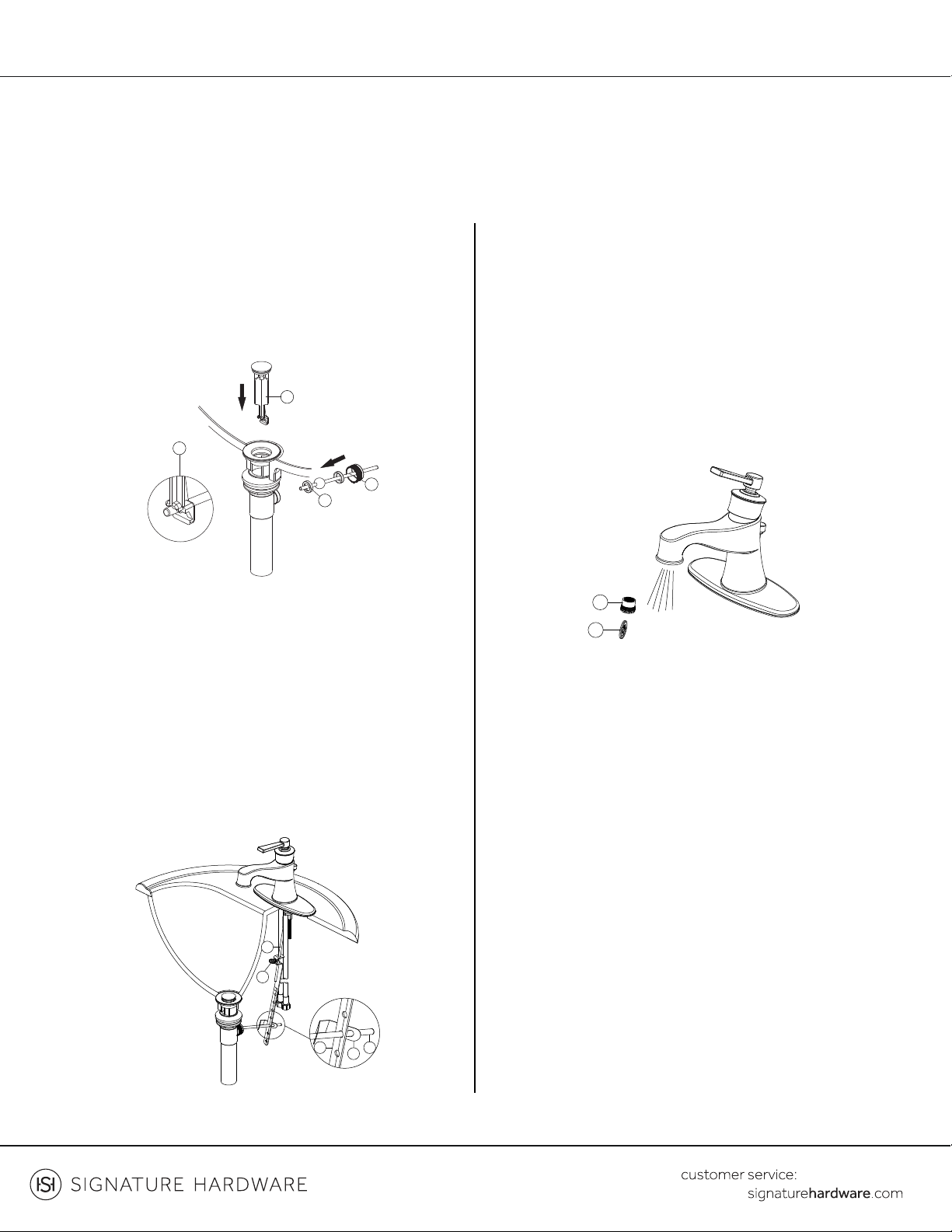

8. Place one end of spring clip (1) onto the end of
horizontal rod (2). Insert horizontal rod (2) through a
hole on strap (3). Connect the other end of spring clip
(1) to horizontal rod (2). Insert lift rod (4) into strap and
tighten screw (5).
8. Coloque un extremo del sujetador de resorte (1) en
el extremo de la varilla horizontal (2). Coloca la varilla
horizontal (2) a través de un orificio en la correa (3).
Conecta el otro extremo del sujetador de resorte (1)
en la varilla horizontal (2). Inserta la vara del aireador (4)
en la correa y aprieta el tornillo (5).
9. After installation is complete, remove aerator (1)
with a coin (2). Turn on water supply and allow both hot
and cold water to run for at least one minute each.
While water is running, check for leaks. Replace
aerator.
9. Luego de la instalación, retire el aireador (1) con una
moneda (2). Abra el suministro de agua y permita que
corra tanto el agua caliente como la fría por lo menos un
minuto cada una. Busque fugas mientras que el agua
está corriendo. Reemplace el aireador.
7. Install horizontal rod (2) and stopper (3) as
non-removable (4). Hand tighten pivot nut (1).
7. Instale el vástago horizontal (2) y el tapón (3) de forma
inamovible (4). Ajuste manualmente la tuerca giratoria
(1).
PENDLETON
SINGLE-HOLE BATHROOM FAUCET
GRIFO DE BAÑO DE UN SOLO ORIFICIO PENDLETON
SKU: 948578
1
2
4
3
3
4
5
12
1
2
51.800.221.3379

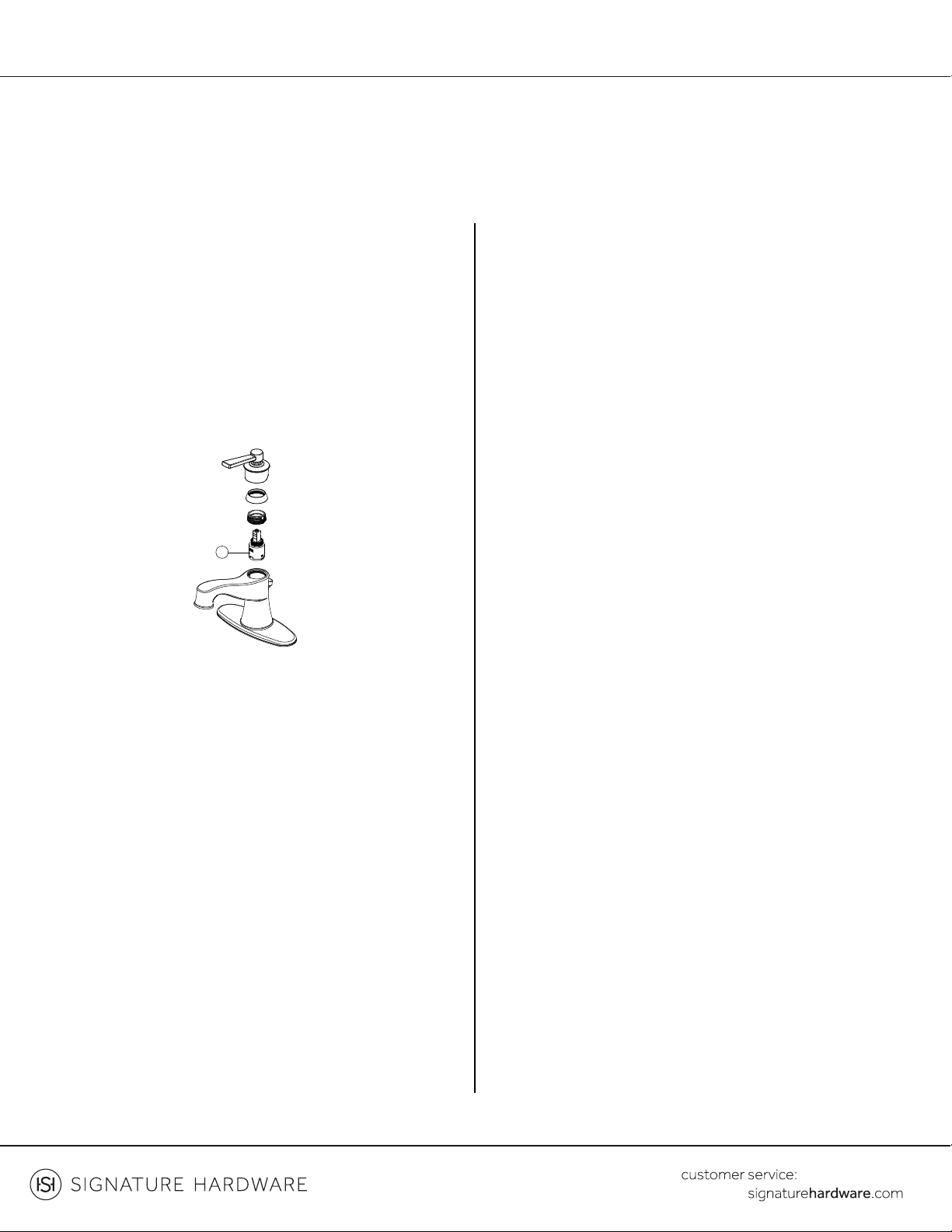

10. If faucet leaks from spout, shut off the water
supplies and replace the cartridge (1).
Note: Install cartridge (1) correctly for proper handle
rotation.
10. Si el grifo gotea en la llave, cierre las líneas de
suministro de agua y reemplace el cartucho (1).
Nota: Instale correctamente el cartucho (1) para
asegurar la rotación adecuada de la manija.
PENDLETON
SINGLE-HOLE BATHROOM FAUCET
GRIFO DE BAÑO DE UN SOLO ORIFICIO PENDLETON
SKU: 948578]
Note
This product is engineered to meet the EPA
Water Sense flow requirement. The flow rate is
governed by the aerator or flow controller. If
replacement is ever required, be sure to replace it with
a Water Sense compliant aerator or flow controller to
retain the water conserving flow rate of this product.
Nota
Ce produit est conçu pour respecter les exigences de
débit d’eau du programme Water Sense de l’EPA. Le
débit est réglé par l’aérateur et le régulateur. Si une pièce
doit être remplacée, assurez-vous d'utiliser un aérateur
ou un régulateur de remplacement conforme à
Water Sense a n de conserver le taux de débit de ce
produit.
