Signature Hardware PENDLETON 949203 Foglio di istruzioni

11.800.221.3379

PENDLETON

FREESTANDING TUB FILLER WITH LINES

MEZCLADORA PARA BAÑERA NO EMPOTRADA CON LÍNEAS PENDLETON

SKU: 949203

REVISED 12/17/2019

CODES: SHPTFS1000G

GETTING STARTED

BEFORE YOU BEGIN

We recommend consulting a professional if you are

unfamiliar with installing plumbing ﬁxtures. Signature

Hardware accepts no liability for any damage to the

faucet, plumbing, tub, or for personal injury during

installation.

Observe all local plumbing and building codes.

Unpack and inspect the faucet for shipping damage.

If any damage is found, contact our Customer

Relations team at 1-800-221-3379.

Ensure that you have gathered all the required

materials that are needed for the installation.

TOOLS AND MATERIALS:

HERRAMIENTAS Y MATERIALES:

ANTES DE COMENZAR

Le recomendamos que consulte a un profesional si no

sabe cómo instalar accesorios de plomería. Signature

Hardware no asume ninguna responsabilidad con

respecto a los daños causados al grifo, plomería,

bañera, pared, ni por daños personales que ocurran

durante la instalación.

Cumpla con todas las normas locales de plomería y

construcción.

Retire el grifo del empaque y veriﬁque que no se hayan

producido daños durante el envío. Si encuentra algún

daño, comuníquese con nuestro equipo de Servicio al

cliente al 1-800-221-3379.

CÓMO COMENZAR

Asegúrese de haber reunido todos los materiales

necesarios para la instalación.

Adjustable Wrench

Llave Ajustable Phillips

Screwdriver

Destornillador

Phillips

Tape Measure

Cinta métrica

Drill

Taladro

Safety Glasses

Gafas de seguridad

Pencil

Lápiz

21.800.221.3379

INSTALLATION

INSTALACIÓN

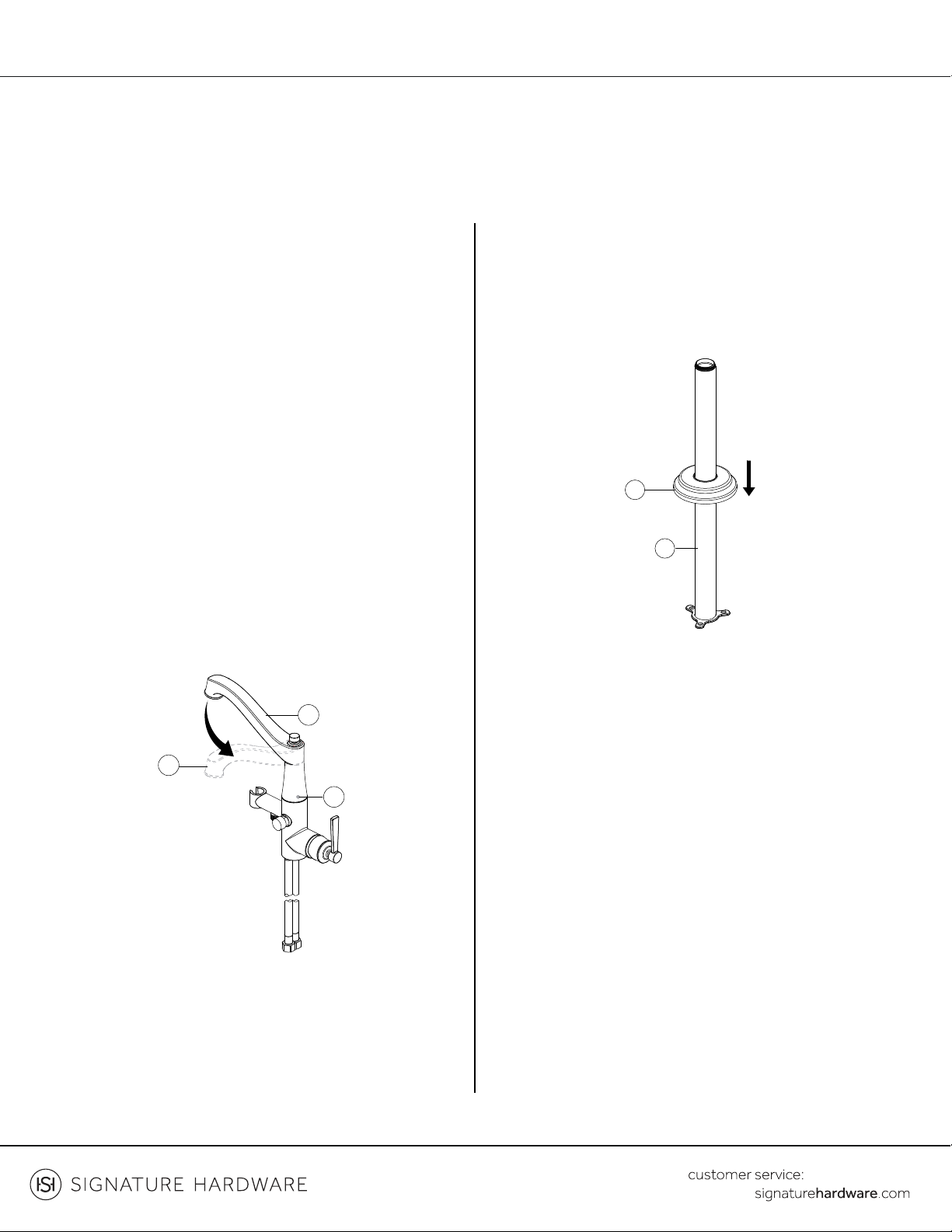

3. Place the escutcheon (1) over the standpipe (2) and

then push it to the base.

3. Coloca la placa protectora (1) sobre el caño vertical (2)

y empújala hasta la base.

1. Shut oﬀ the water supply.

1. Cierra el suministro de agua.

2. Clean the surface in preparation for the new faucet.

Drill a hole 2-1/4" (57mm) min - 2-9/16" (65mm) max

in the ﬂoor. Loosen the set screw (1) pre-assembled

to the spout (2), rotate the spout (2) about 90° to

make the spout (2) towards the front, then tighten the

screw (1).

2. Limpia la super cie para prepararla para el grifo nuevo.

Taladra un oriﬁcio en el suelo con un diámetro de 57 mm

como mínimo y 65 mm como máximo. Aﬂoja el tornillo

de ﬁjación (1) pre-instalado en el caño (2), rota el caño

(2) alrededor de 90° para situarlo hacia el frente y luego

aprieta el tornillo (1).

PENDLETON

FREESTANDING TUB FILLER WITH LINES

MEZCLADORA PARA BAÑERA NO EMPOTRADA CON LÍNEAS PENDLETON

SKU: 949203

31.800.221.3379

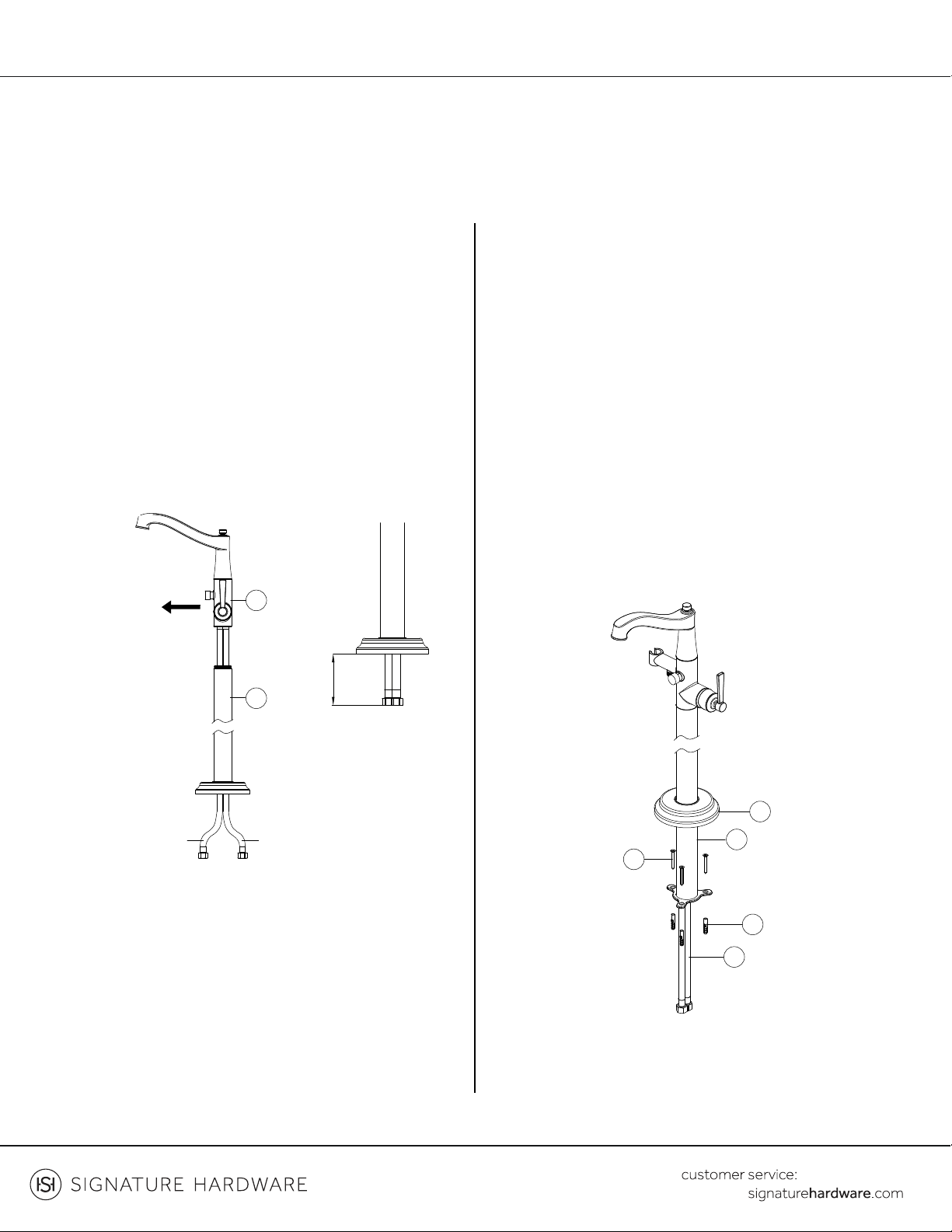

4. Screw the standpipe (1) onto the mixer (2) by hand.

Turn in a clockwise direction until tight.

Note: Do not reverse the cold and hot supplies. After

installing the standpipe (1), the inlet supply lines

exposed 6 inches.

4. Enrosca con la mano el caño vertical (1) en la

mezcladora (2). Hazlo girándolo en el sentido de las

manecillas del reloj hasta que esté ajustado.

Nota: No inviertas el suministro de agua fría y caliente.

Luego de instalar el caño vertical (1), las líneas de entrada

del suministro sobresalen 15.2 cm.

5. Place the assembly on the desired location with the

ﬂexible tails (1) through the prepared hole and then

holding the escutcheon (2), secure the standpipe (3).

If mounting into wooden ﬂoor, secure the standpipe

(3) using screws (4) only. If mounting into solid ﬂoor,

mark the position of holes ﬁrst and then secure the

standpipe (3) using anchors (5) and screws (4).

Ensure to use correct anchors for ﬂoor type.

5. Coloque el ensamble con las tuberías de suministro

ﬂexibles (1) a través del oriﬁcio, después sostenga la

placa decorativa (2) y asegure la toma de agua (3). Si el

montaje es en suelo de madera, asegure la toma de agua

(3) únicamente con tornillos (4). Si el montaje es en suelo

sólido, marque primero la posición de los oriﬁcios y

después asegure la toma de agua (3) con anclajes (5) y

tornillos (4). Asegúrese de utilizar los anclajes correctos

para cada tipo de piso.

PENDLETON

FREESTANDING TUB FILLER WITH LINES

MEZCLADORA PARA BAÑERA NO EMPOTRADA CON LÍNEAS PENDLETON

SKU: 949203

6” (152.6mm)

front

parte frontal

cold inlet supply line

línea de suministro

de agua fría

hot inlet supply line

línea de suministro

de agua caliente

41.800.221.3379

6. Connect one end of the shower hose (1) to the

mixer (2) and the other end to the handshower (3).

Ensure the washer (4) is into each end for seal.

6. Conecta un extremo de la manguera de la ducha (1) a

la mezcladora (2) y el otro extremo al cabezal de la ducha

(3). Asegúrate de que haya una arandela (4) en cada

extremo para un buen sellado.

7. Connect the ﬂexible supply lines (1) to the water

supplies (2).

7. Conecta las líneas de suministro ﬂexibles (1) a las líneas

de suministro de agua (2).

8. After installation is complete, turn on the water

supply and allow both hot and cold water to run for at

least one minute each. Remove the hand shower,

engage the diverter (1) and ﬂush the water line for one

minute. This ﬂushes away any debris that could cause

damage to internal parts. Check for leaks. After

ﬂushing, turn the handle all the way oﬀ to shut oﬀ the

water, reinstall the aerator and hand shower. The

diverter button (1) should now be in its normal

position. Re-tighten any connections if necessary, but

do not overtighten.

8. Después de ﬁnalizar la instalación, abra el suministro

de agua y permita que corra tanto el agua caliente como

la fría por lo menos un minuto cada una. Retire la ducha

de mano, ajuste el desviador (1) y haga correr el agua por

la tubería por un minuto. Esto arrastrará cualquier

desecho que pudiera dañar las piezas internas. Veriﬁque

que no existan ﬁltraciones. Luego de dejar correr el agua,

cierre completamente la manija para detener el paso del

agua e instalar nuevamente el aireador y la ducha de

mano. El botón del desviador (1) debe quedar en

posición normal. Reajuste cualquier conexión si fuera

necesario, pero no apriete en exceso.

PENDLETON

FREESTANDING TUB FILLER WITH LINES

MEZCLADORA PARA BAÑERA NO EMPOTRADA CON LÍNEAS PENDLETON

SKU: 949203

51.800.221.3379

9. If faucet leaks from spout, shut oﬀ the water

supplies and replace the cartridge.

Note: Install cartridge correctly for proper handle

rotation.

9. Si el grifo gotea en la llave, cierre las líneas de

suministro de agua y reemplace el cartucho.

Nota: Instale el cartucho correctamente para asegurar la

rotación adecuada de la palanca.

PENDLETON

FREESTANDING TUB FILLER WITH LINES

MEZCLADORA PARA BAÑERA NO EMPOTRADA CON LÍNEAS PENDLETON

SKU: 949203

CARE INSTRUCTIONS

INSTRUCCIONES DE CUIDADO

To preserve the ﬁnish of your product, apply

non-abrasive wax. Any cleaners should be rinsed

oﬀ immediately. Do not use abrasive cleaners on the

product.

Para conservar el acabado que cubre las partes metálicas

de su llave mezcladora, aplique cera que no sea

abrasive, como una cera para autos. Si usa algún tipo de

limpiador. deberá enjuagarlo inmediatamente. Los

abrasivos suaves son aceptables en acabados platinum y

life shine.
