Signature Hardware SIMPLE SELECT Manuale utente

11.800.221.3379

SIMPLE SELECT

PRESSURE BALANCE VALVE TRIM

REGULADOR DE VÁLVULA DE PRESIÓN BALANCEADA DE SELECCIÓN SIMPLE

GARNITURE POUR VANNE DE RÉGULATION DE PRESSION

SKU: 948975, 948977, 948976, 948974, 948973, 948978

REVISED 07/07/2021

CODES: SHPR8040, SHVL8040, SHPT8040, SHHB8040, SHGF8040, SHPC8040LH

Adjustable

Wrench

Llave

ajustable

Clé ajustable

Phillips

Screwdriver

Destornillador

Phillips

Tournevis

cruciforme

Safety Glasses

Gafas de seguridad

Lunettes de protection

BEFORE YOU BEGIN

We recommend consulting a professional if you are

unfamiliar with installing plumbing ﬁxtures. Signature

Hardware accepts no liability for any damage to the

plumbing, tub, ﬂoor, or for personal injury during

installation.

Observe all local plumbing and building codes.

Unpack and inspect the valve for shipping damage.

If any damage is found, contact our Customer

Relations team at 1-800-221-3379.

ANTES DE COMENZAR

AVANT DE COMMENCER

Le recomendamos que consulte a un profesional si no

sabe cómo instalar accesorios de plomería. Signature

Hardware no asume ninguna responsabilidad con

respecto a los daños causados a la plomería, bañera,

suelo, ni por daños personales que ocurran durante la

instalación.

Cumpla con todas las normas locales de plomería y

construcción.

Retire el inodoro del empaque y veriﬁque si se

produjeron daños durante el envío. Si encuentra algún

daño, comuníquese con nuestro equipo de Servicio al

cliente al 1-800-221-3379.

Nous vous recommandons de consulter un

professionnel si vous n’avez pas d’expérience dans

l’installation d’appareils de plomberie. Signature

Hardware décline toute responsabilité en cas de

dommage à la plomberie, à la baignoire, au mur et au

plancher, ou en cas de blessure corporelle lors de

l’installation.

Respectertous les codes locaux de plomberie et de

construction.

Déballer et inspecter la vanne pour vériﬁer qu’elle n’a

pas été endommagée pendant le transport. Si un

dommage est constaté, communiquer avec notre

équipe des relations avec la clientèle au

1-800-221-3379.

TOOLS AND MATERIALS:

HERRAMIENTAS Y MATERIALES:

OUTILS ET MATÉRIEL:

GETTING STARTED

PREMIERS PAS

Ensure that you have gathered all the required

materials that are needed for the installation.

CÓMO COMENZAR

Asegúrese de haber reunido todos los materiales

necesarios para la instalación.

S’assurer d’avoir réuni tout le matériel nécessaire à

l’installation.

21.800.221.3379

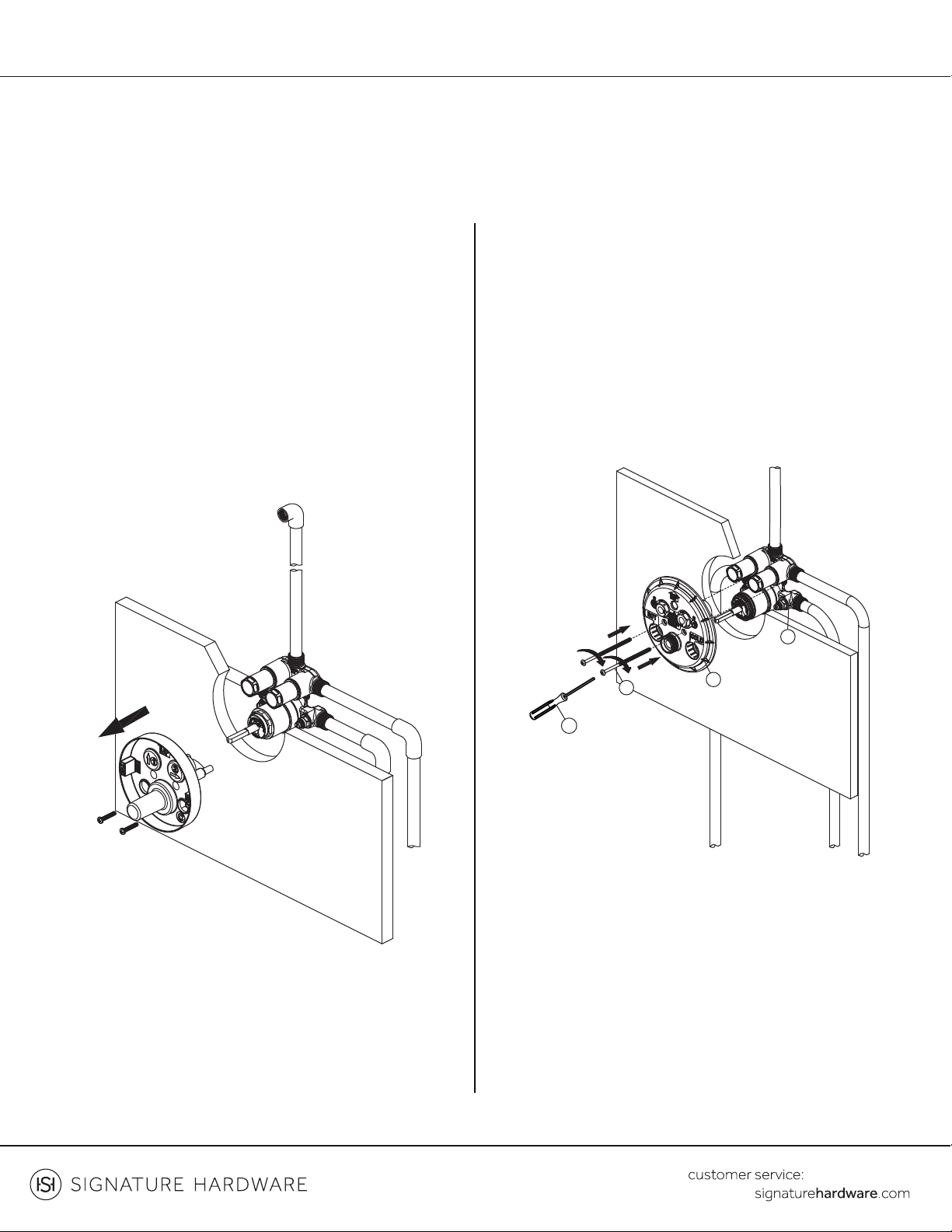

2. Secure backplate (2) to the valve body (3) with the

screws (1) using Allen wrench provided.

2. Asegure la placa de montaje (2) al cuerpo de la válvula

(3) con los tornillos (1) usando la llave allen que viene con

los materiales

2. Fixer la plaque arrière (2) au corps de vanne (3) avec les

vis (1) et la clé Allen fournies.

PRESSURE BALANCE VALVE TRIM

REGULADOR DE VÁLVULA DE PRESIÓN BALANCEADA DE SELECCIÓN SIMPLE

GARNITURE POUR VANNE DE RÉGULATION DE PRESSION

SKU: 948975, 948977, 948976, 948974, 948973, 948978

SIMPLE SELECT

INSTALLATION

INSTALACIÓN

INSTALLATION

1. Unscrew the screws and remove the plaster guard.

1. Desatornille los tornillos y saque la protección de yeso.

1. Dévisser les vis et enlever le protège-plâtre.

31.800.221.3379

PRESSURE BALANCE VALVE TRIM

REGULADOR DE VÁLVULA DE PRESIÓN BALANCEADA DE SELECCIÓN SIMPLE

GARNITURE POUR VANNE DE RÉGULATION DE PRESSION

SKU: 948975, 948977, 948976, 948974, 948973, 948978

SIMPLE SELECT

4. Loosen the stop plugs (1) with wrench and place

the stop valves (1) onto the holes in the bottom of

the backplate.

4. Suelte los tapones de detención (1) con la llave y

coloque las válvulas de detención (1) en los agujeros en la

base de la placa de montaje.

4. Desserrer les bouchons d’arrêt (1) à l’aide d’une clé et

placer les robinets d’arrêt (1) sur les trous situés au fond

de la plaque arrière.

3. With the Allen wrench (1) provided, turn the

adjusting bolts (2) clockwise until it connects to the

diverter cartridges (3) and compresses to the limit

position. Do not torque too much to prevent any

damage.

Note: Ensure that the adjusting bolts are tightened

correctly to the limit position. Over-tightening may

cause improper function of the diverter after

installation.

3. Con la llave allen (1) que viene con los materiales, gire

los pernos de ajuste (2) hacia la izquierda a la posición

límite de los cartuchos de la válvula desviadora (3). No los

gire demasiado para evitar cualquierdaño.

Nota: Asegúrese de que los pernos de ajuste estén

correctamente apretados en la posición límite. Si ajusta

en exceso puede provocar que el desviador no funcione

correctamente luego de la instalación.

3. Avec la clé Allen (1) fournie, tourner les boulons de

réglage (2) dans le sens horaire jusqu’à ce qu’ils se

connectent aux cartouches de l’inverseur (3) et se

compriment jusqu’à la position limite. Ne pas serrer à un

couple excessif pour éviter tout dommage.

Remarque: s’assurer que les boulons de réglage sont

correctement serrés jusqu’à la position limite. Un serrage

excessif peut entraîner un mauvais fonctionnement de

l’inverseur après l’installation.

41.800.221.3379

PRESSURE BALANCE VALVE TRIM

REGULADOR DE VÁLVULA DE PRESIÓN BALANCEADA DE SELECCIÓN SIMPLE

GARNITURE POUR VANNE DE RÉGULATION DE PRESSION

SKU: 948975, 948977, 948976, 948974, 948973, 948978

SIMPLE SELECT

6. Water test:

Turn on water lines. Press button 1 and 2 allowing

water to ﬂow from outlets. If the issues occur, go

back to step 3 and re-install. (Before reinstalling, be

sure to turn the adjusting bolts counterclockwise

to the minimum position and put the stop plugs in

original position.)

Issue a: Button cannot bounce smoothly. (The

adjusting bolts in step 3 cannot rotate to the limit

position.)

Issue b: There is no ﬂow from outlets or button

cannot be switched. (The adjusting bolts in step 3 is

too tight.)

5. Holding escutcheon (2) in place, tighten mounting

nut (3) onto the backplate (1).

5. Mantenga la placa (2) en posición y asegure la tuerca

de montaje (3) en la placa (1).

5. En maintenant la rosace (2) en place, serrer l’écrou de

montage (3) sur la plaque arrière (1).

51.800.221.3379

PRESSURE BALANCE VALVE TRIM

REGULADOR DE VÁLVULA DE PRESIÓN BALANCEADA DE SELECCIÓN SIMPLE

GARNITURE POUR VANNE DE RÉGULATION DE PRESSION

SKU: 948975, 948977, 948976, 948974, 948973, 948978

SIMPLE SELECT

6. Prueba con agua:

Abra las tuberías de agua. Presione los botones 1 y 2

para permitir que ﬂuya el agua desde las salidas. Si se

produce un problema, regrese al paso 3 y reinstale.

(Antes de reinstalar, asegúrese de girar los pernos de

ajuste hacia la izquierda hacia la posición mínima y

colocar los tapones de detención en la posición

original.)

Problema a: el botón no se devuelve suavemente. (Los

pernos de ajuste, en el paso 3, no pueden rotar a la

posición límite.)

Problema b: No hay ﬂujo desde las salidas o el botón no

se puede cambiar. (Los pernos de ajuste, en el paso 3,

están demasiado apretados.)

6. Test d’eau:

Ouvrir les conduites d’eau. Appuyer sur les boutons 1 et

2 pour permettre à l’eau de s’écouler. En cas de

problème, retourner à l’étape 3 et recommencer

l’installation. (Avant de recommencer l’installation,

veiller à tournerles boulons de réglage dans le sens

antihoraire jusqu’à la position minimale et à placer les

bouchons d’arrêt dans leur position d’origine.)

Problème a: Le bouton ne rebondit pas en douceur.

(Les boulons de réglage de l’étape 3 ne tournent pas

jusqu’à la position limite.)

Problème b: Il n’y a pas de débit aux sorties ou le

bouton ne peut pas être basculé. (Les boulons de

réglage de l’étape 3 sont trop serrés.)

7. Install the handle (1) into backplate and secure with

set screw (2). Cover with index (3).

7. Instale la manija (1) en la placa y asegúrela con el

tornillo de sujeción (2). Cubra con el índice (3).

7. Installer la poignée (1) dans la plaque arrière et la ﬁxer

avec la vis de réglage (2). Couvrir avec l’index (3).

outlet 1

salida 1

Sortie 1

outlet 2

salida 2

Sortie 2
