Signature Hardware Pendleton 948568 Manuale utente

11.800.221.3379

PENDLETON

CENTERSET BATHROOM FAUCET

GRIFO DE BAÑO CENTERSET PENDLETON

SKU: 948568

REVISED 12/12/2019

CODES: SHWSCPT400

GETTING STARTED

BEFORE YOU BEGIN

We recommend consulting a professional if you are

unfamiliar with installing plumbing ﬁxtures. Signature

Hardware accepts no liability for any damage to the

faucet, plumbing, sink, counter top, or for personal

injury during installation.

Observe all local plumbing and building codes.

Unpack and inspect the faucet for shipping damage.

If any damage is found, contact our Customer

Relations team at 1-800-221-3379.

Ensure that you have gathered all the required

materials that are needed for the installation.

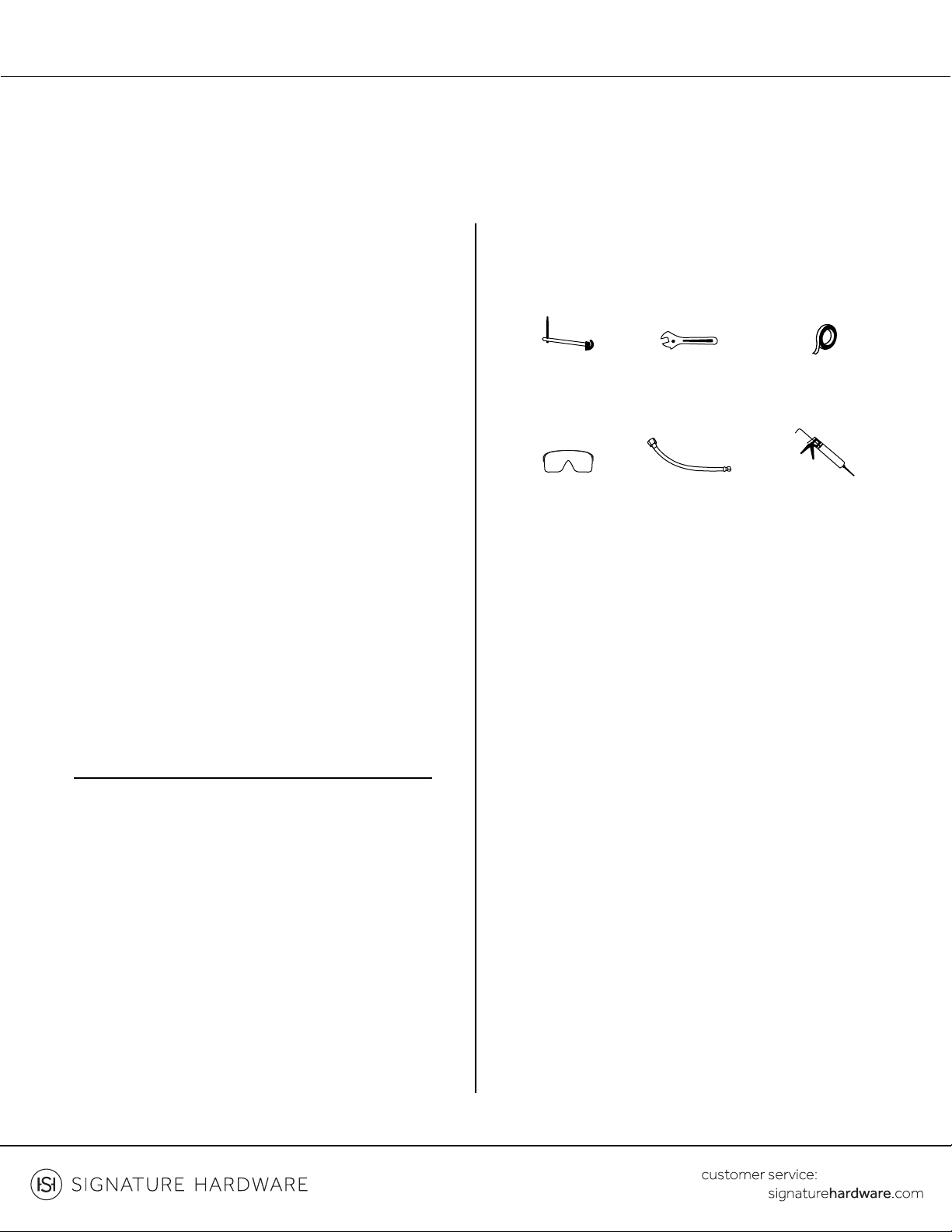

TOOLS AND MATERIALS:

HERRAMIENTAS Y MATERIALES:

ANTES DE COMENZAR

Le recomendamos que consulte a un profesional si no

sabe cómo instalar accesorios de plomería. Signature

Hardware no asume ninguna responsabilidad con

respecto a los daños causados al inodoro, sistema de

plomería, suelo o daños personales durante

la instalación.

Cumpla con todas las normas locales de plomería y

construcción.

Retire el inodoro del empaque y veriﬁque si se

produjeron daños durante el envío. Si encuentra algún

daño, comuníquese con nuestro equipo de Servicio al

cliente al 1-800-221-3379.

CÓMO COMENZAR

Asegúrese de haber reunido todos los materiales

necesarios para la instalación.

Basin Wrench

Llave de grifo

Silicone Sealant

(100% Neutral Cure)

Sellador de silicona

(100% curado neutro)

Safety Glasses

Gafas de seguridad

Plumbers Tape

Cinta Selladora

Para Rosca

Adjustable Wrench

Llave Ajustable

2 Flexible

Supply Line

2 Línea de

suministro ﬂexible

21.800.221.3379

INSTALLATION

INSTALACIÓN

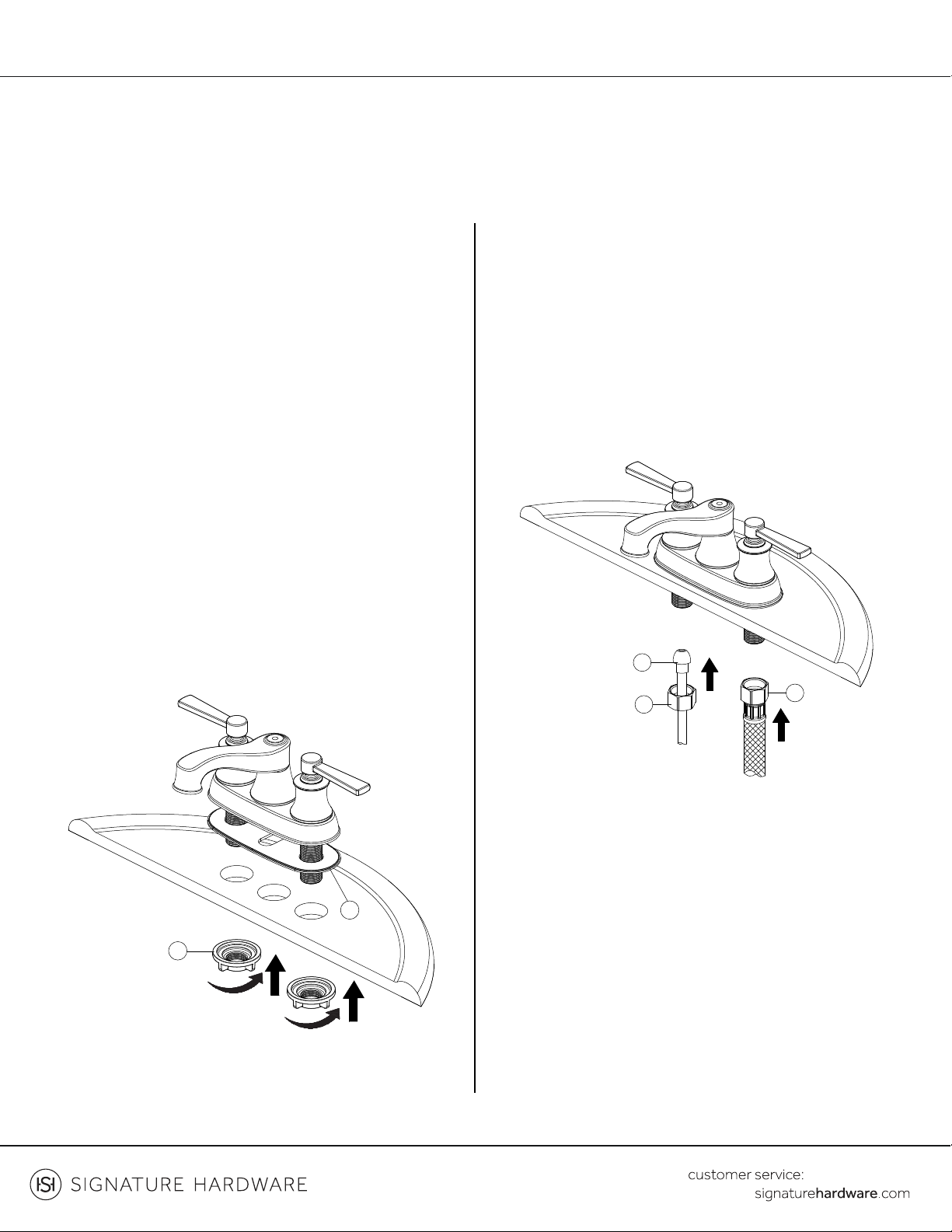

3. Make connections to water lines. Use 1/2" IPS

faucet connections (2) or use supply line coupling nuts

(3) with 3/8" O.D. ball-nose riser (1). Use wrenches to

tighten connections. Do not overtighten.

3. Conecta a las líneas de suministro. Usa conexiones de

grifos de 1/2" IPS (2) o las tuercas de acoplamiento de

líneas de suministro incluidas (3) con un tubos

montantes de bola de diámetro exterior de 3/8" (1). Usa

llaves para apretar las conexiones. No aprietes

demasiados.

1. Shut oﬀ water supplies.

1. Cierra el suministro de agua.

2. Place gasket (1) on bottom of new faucet. Place

faucet through mounting holes in sink. Secure faucet

to sink using mounting nuts (2) provided.

Note: If the sink surface is uneven or irregular, silicone

sealant may be used to create a watertight seal.

2. Coloque el empaque (1) in la parte inferior de la llave.

Coloque la llave de agua a través de los agujeros de

instalación en el fregadero. Fije la llave al fregadero con

las contratuercas (2) proporcionadas.

Nota: Si la superﬁcie del lavamanos está dispareja o es

irregular, se puede utilizarselladorde silicona para crear

un sellado hermético.

PENDLETON

CENTERSET BATHROOM FAUCET

GRIFO DE BAÑO CENTERSET PENDLETON

SKU: 948568

31.800.221.3379

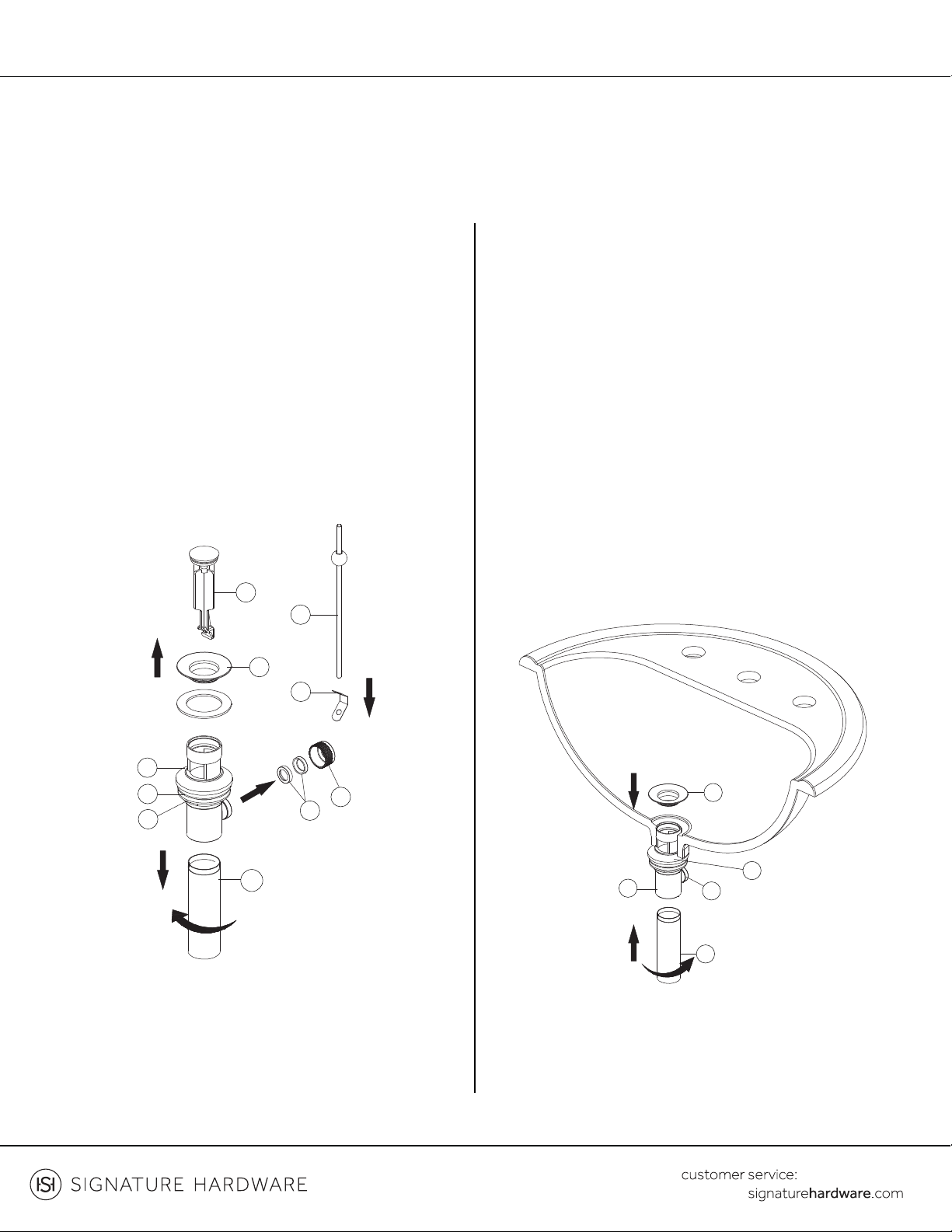

4. To install the drain, remove stopper (1) and ﬂange

(2). Screw brass nut (3) all the way down. Push plastic

washer (4) and gasket (5) down. Unscrew pivot nut (6)

from the pop-up body and remove the seal washers

(7). Take oﬀ the spring clip (9) from horizontal rod (8).

Remove tailpiece (10) from pop-up body.

4. Para instalar el desagüe, retire el tapón (1) y la brida (2).

Enrosca la tuerca de latón (3) hasta el límite. Empuja la

arandela de plástico (4) y la junta (5) hacia abajo.

Desenrosca la tuerca pivotante (6) del cuerpo del

desagüe emergente y retira las arandelas de sellado (7).

Saca el sujetador de resorte (9) de la varilla horizontal (8).

Retira el tubo extensor (10) del cuerpo del desagüe

emergente.

5. Apply silicone to underside of ﬂange (2). Insert body

(1) into drain hole from below sink. Screw ﬂange (2)

into body (1). With pivot (3) facing toward faucet, pull

assembly straight down into drain hole and secure

gasket, plastic washer and brass nut (5). Apply

plumbers’ tape to threads at the top of tailpiece (4)

and hand tighten.

Note: Don’t drop silicone onto gasket (5).

5. Aplica silicona en el lado inferior de la brida (2). Inserta

el cuerpo (1) en el oriﬁcio de drenaje desde abajo del

fregadero. Atornilla la brida (2) en el cuerpo (1). Con el

pivote (3) de frente al grifo, hala el cuerpo del desagüe

emergente de forma recta hacia abajo y hacia el interior

del oriﬁcio de drenaje y asegura la junta, la arandela de

plástico y la tuerca de latón (5). Aplica cinta selladora a las

roscas en el extremo superior del tubo extensor (4) y

aprieta con la mano.

Nota: No eches silicona en la junta (5).

PENDLETON

CENTERSET BATHROOM FAUCET

GRIFO DE BAÑO CENTERSET PENDLETON

SKU: 948568

41.800.221.3379

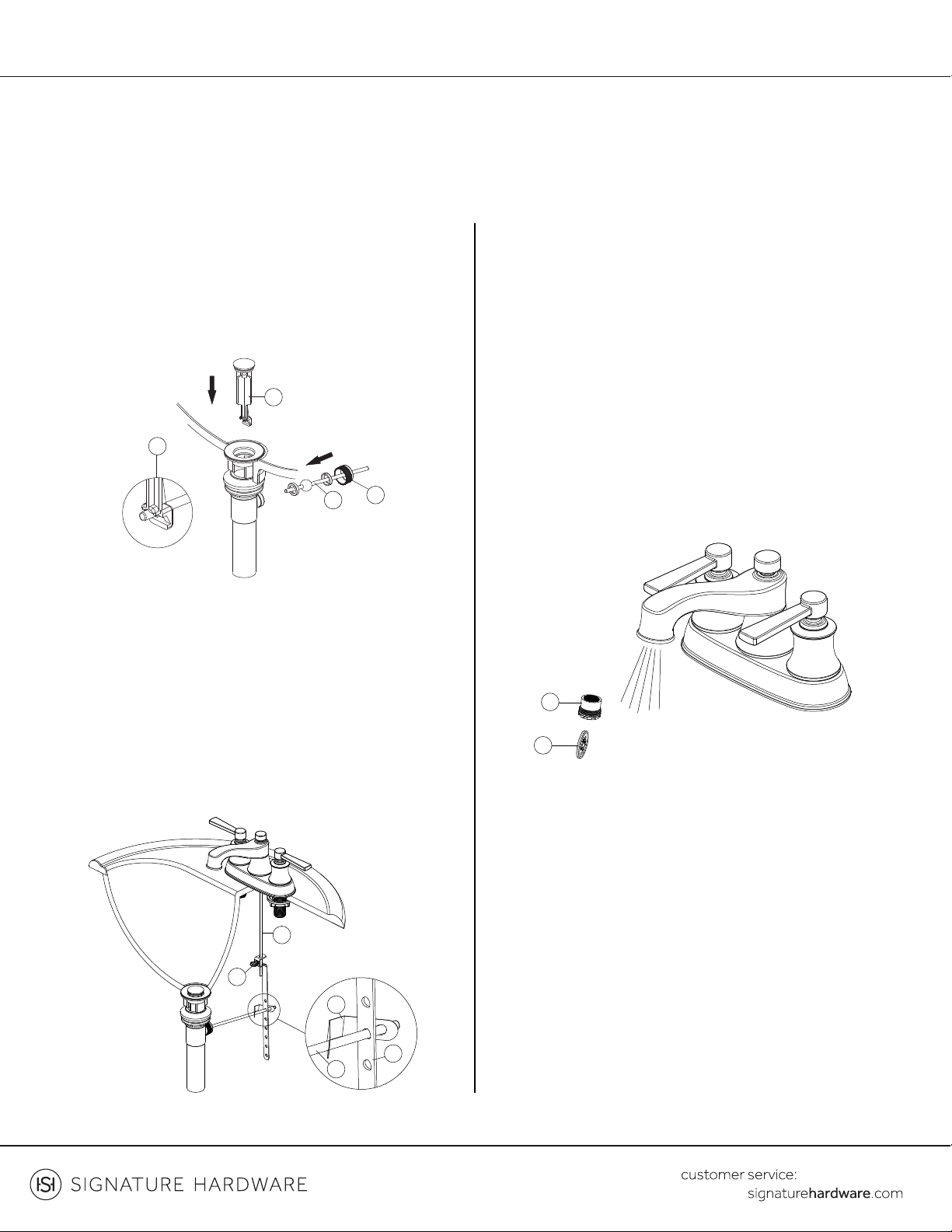

6. Install horizontal rod (2) and stopper (3) as

non-removable (4). Hand tighten pivot nut (1).

6. Instala la varilla horizontal (2) y el tapón (3) en la

posición ﬁja (4). Aprieta la tuerca del oriﬁcio del pivote

con la mano (1).

7. Place one end of spring clip (1) onto the end of

horizontal rod (2). Insert horizontal rod (2) through a

hole on strap (3). Connect the other end of spring clip

(1) to horizontal rod (2). Insert lift rod (4) into strap and

tighten screw (5).

7. Coloque un extremo del sujetador de resorte (1) en el

extremo de la varilla horizontal (2). Coloca la varilla

horizontal (2) a través de un oriﬁcio en la correa (3).

Conecta el otro extremo del sujetador de resorte (1) en la

varilla horizontal (2). Inserta la vara del aireador (4) en la

correa y aprieta el tornillo (5).

PENDLETON

CENTERSET BATHROOM FAUCET

GRIFO DE BAÑO CENTERSET PENDLETON

SKU: 948568

8. After installation is complete, remove the aerator

(1) with a coin (2) to ﬂush the water lines. Turn on the

water supply and allow both hot and cold water to run

for at least one minute each. This ﬂushes away

any debris that could cause damage to internal parts.

While the water is running, check for leaks. Turn oﬀ the

water and replace the aerator.

8. Cuando la instalación esté completa, retire el aireador

(1) con una moneda (2) para descargar las líneas de

suministro. Abre el suministro de agua y deja correr agua

fría y caliente durante al menos un minuto cada una. Esto

enjuagará cualquier suciedad que podría dañar las

piezas internas. Con el chorro abierto, veriﬁca que no

haya fugas. Cierra el suministro de agua y vuelve a

colocar el aireador.

51.800.221.3379

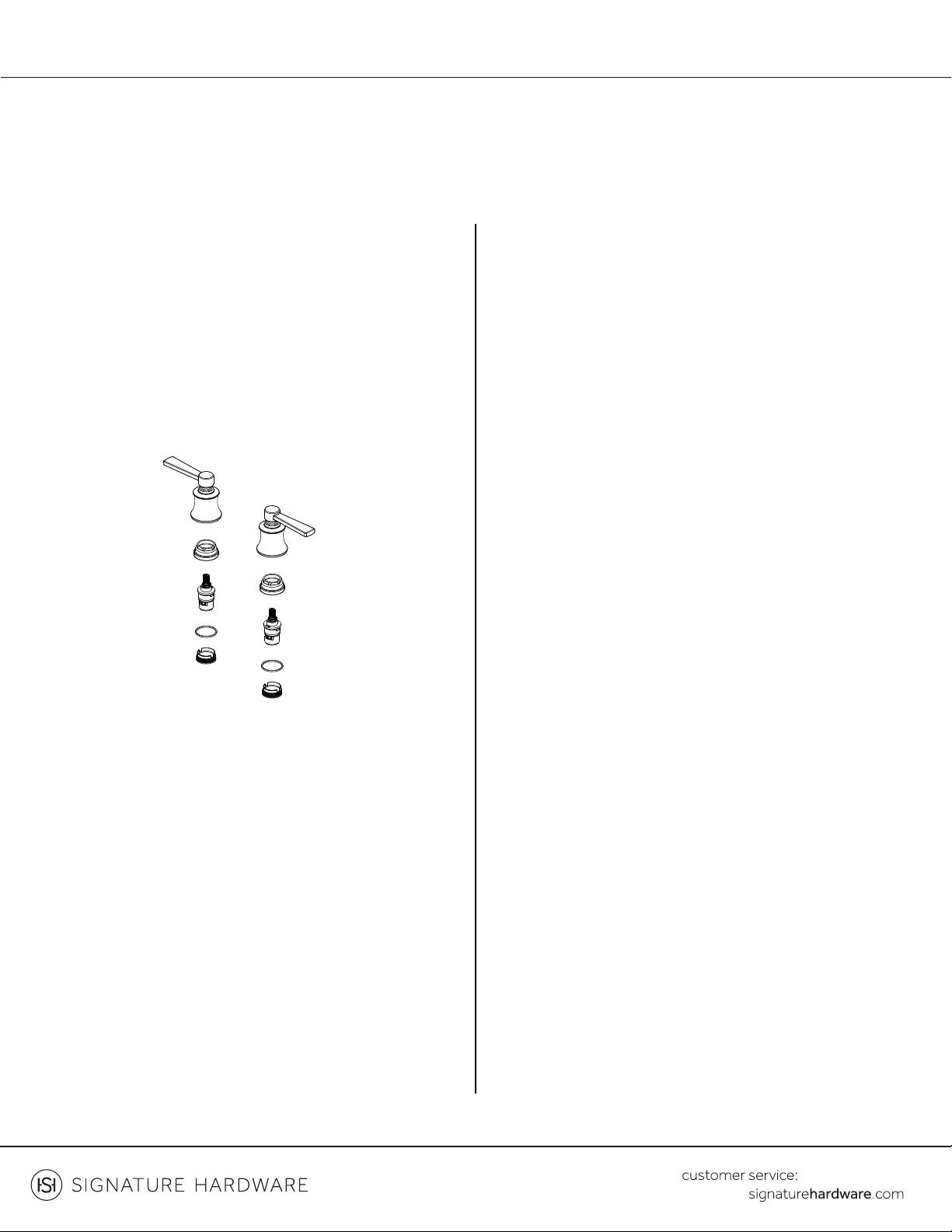

9. If faucet leaks from spout, shut oﬀ the water

supplies and replace the cartridge.

Note: Install cartridge correctly for proper handle

rotation.

9. Si el grifo gotea en la llave, cierre las líneas de

suministro de agua y reemplace el cartucho.

Nota: Instale correctamente el cartucho para asegurar la

rotación adecuada de la manija.

Note

This product is engineered to meet the EPA

Water Sense ﬂow requirement. The ﬂow rate is

governed by the aerator or ﬂow controller. If

replacement is ever required, be sure to replace it with

a Water Sense compliant aerator or ﬂow controller to

retain the water conserving ﬂow rate of this product.

Nota

Ce produit est conçu pour respecter les exigences de

débit d’eau du programme Water Sense de l’ EPA. Le

débit est réglé par l’aérateur et le régulateur. Si une pièce

doit être remplacée, assurez-vous d'utiliser un aérateur

ou un régulateur de remplacement conforme à

Water Sense a n de conserver le taux de débit de ce

produit.

PENDLETON

CENTERSET BATHROOM FAUCET

GRIFO DE BAÑO CENTERSET PENDLETON

SKU: 948568
