Moteur tubulaire série 10
Attention !
Consignes de sécurité importantes !
Veuillez respecter les instructions suivantes.
Danger de blessure par électrocution.
Les connexions au réseau 230 V doivent être
effectuées par un spécialiste autorisé.
Contrôlez régulièrement l’installation en vue d’une
éventuelle usure ou d’endommagements.
Lors du raccordement, il convient de respecter les
prescriptions des entreprises de distribution
d'électricité locales, ainsi que les directives pour
locaux mouillés et humides selon VDE 0100.
Utilisez exclusivement des pièces d’origine.
Ne pas forer à proximité du moteur tubulaire !
Tenez les personnes à distance de l’installation
tant que celle-ci n’est pas à l’arrêt.
Avant d’intervenir sur l’installation (maintenance,
nettoyage des fenêtres), débranchez systématique-
ment l’installation du réseau d’alimentation.
Fonctionnement de l’appareil :

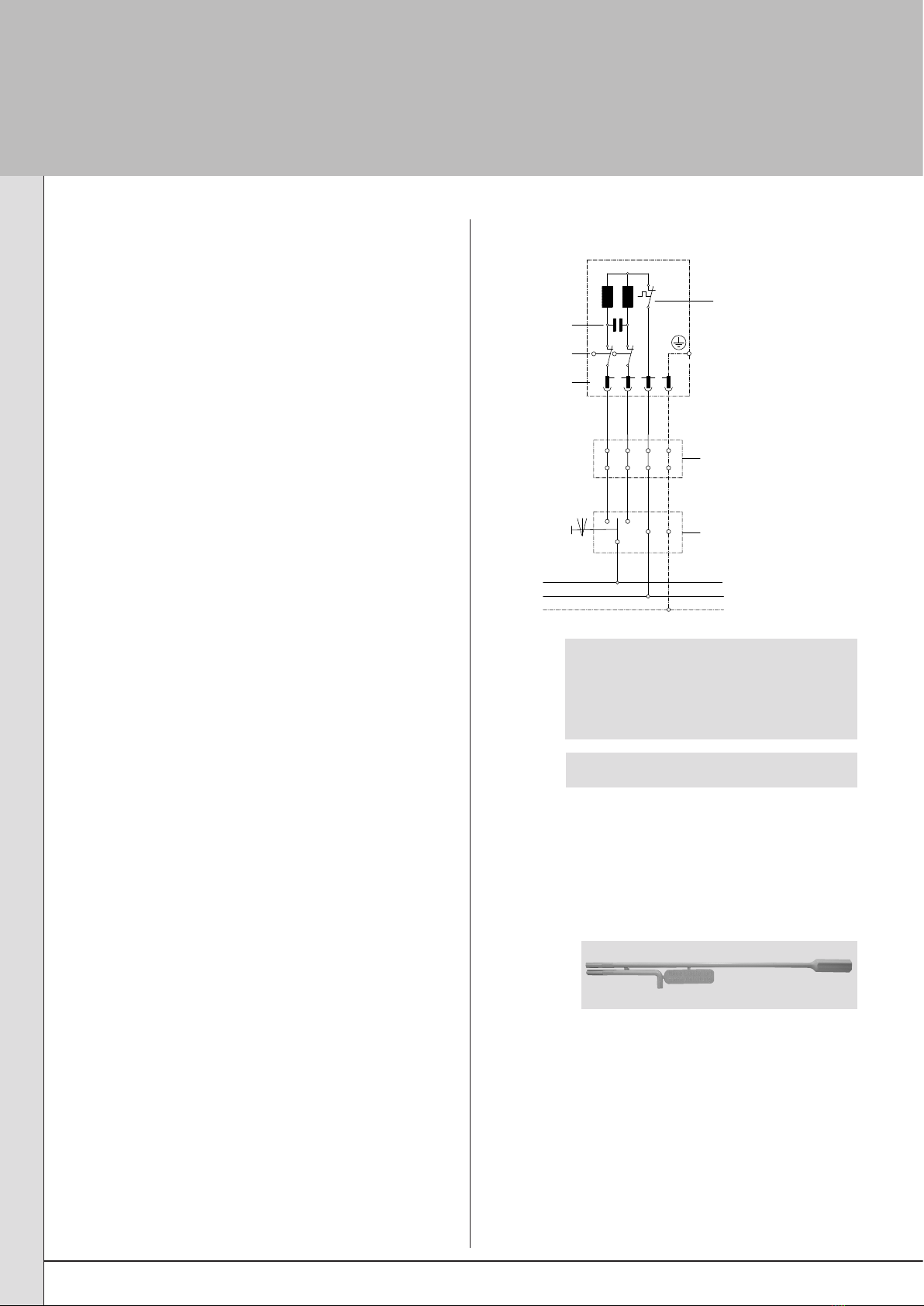

• Mise en service du moteur tubulaire à l’aide du câble de
montage
Déconnexion de la prise
Danger de blessure par
électrocution.
Lorsque la fiche est
déconnectée, le câble
d’alimentation doit être
hors tension.

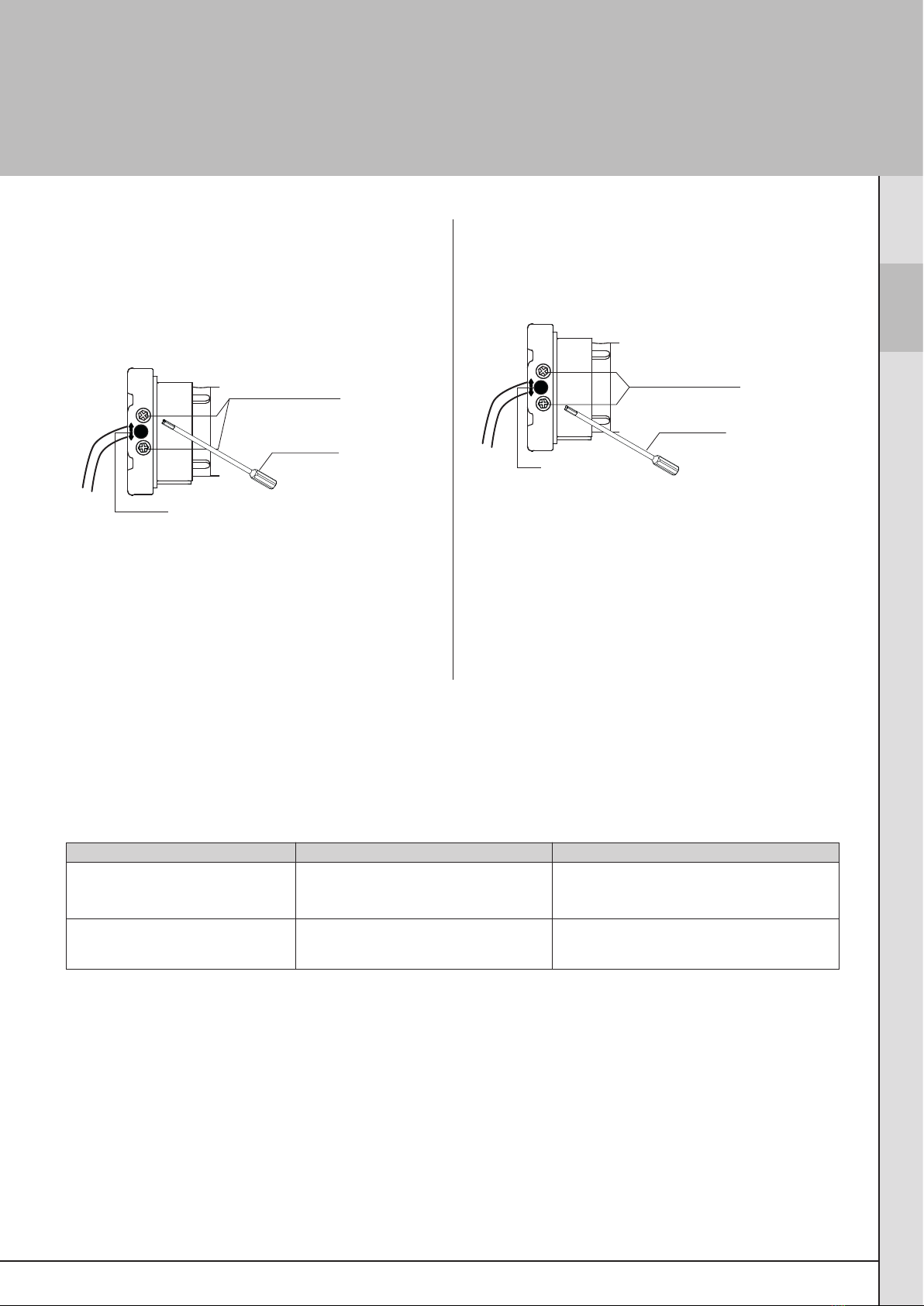

Déconnexion de la fiche
Mettre le câble d’alimentation hors tension.
1. Pousser le verrouillage de la fiche vers le câble à l’aide d’un
tournevis.
2. Déconnecter la fiche.
Connexion de la fiche
3.
Insérer la fiche (hors tension) jusqu’à ce que le verrouillage
s’enclenche
.
Observez avant le montage :
•
Le moteur tubulaire n’est fonctionnel que lorsqu’il est entièrement
installé.
• Raccordement uniquement lorsque l’installation est hors tension.
• Le tablier doit être fixé à l’arbre d’enroulement.
• Le tube profilé doit présenter une distance suffisante par rapport
au tube du moteur.
Attention !

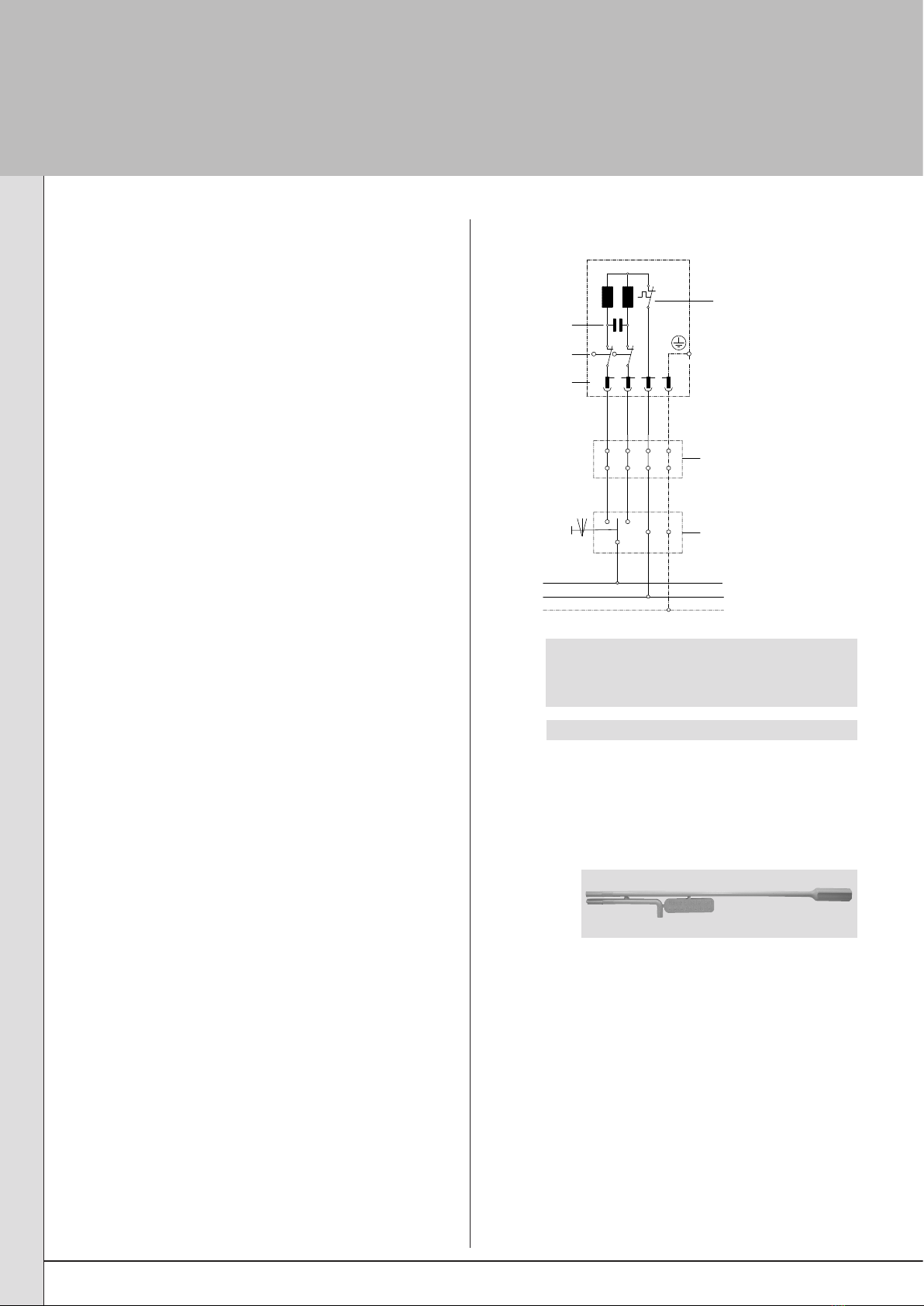

Montage
Veuillez suivre les instructions de montage
suivantes !
– Le moteur tubulaire doit être fixé de manière à ce
qu’il ne représente aucun danger pour les
personnes.
– Avant que le moteur tubulaire ne soit installé, toutes
les conduites et tous les équipements qui ne sont
pas nécessaires à son fonctionnement doivent être
enlevés.
– Lors de l’installation, du fonctionnement et en cas
d’intervention sur l’installation, une possibilité de
séparation du réseau (sur tous les pôles) doit
exister (un interrupteur bipolaire avec ouverture de
contact minimale de 3 mm, ou un interrupteur
principal à coupure sur tous les pôles).
– Connexion en parallèle avec relais de séparation.
– Si le moteur tubulaire est commandé par un inter-
rupteur avec position de coupure préréglée (version
homme mort), le bouton-poussoir doit être installé
au-dessus de 1,50 m et séparé des pièces mobiles.
Le rayon d’action des installations doit rester visible
pendant le fonctionnement.
– Les pièces mobiles d’un moteur tubulaire doivent
être protégées au-dessous de 2,5 m.
– Le couple assigné et la durée de fonctionnement
assignée doivent être adaptés aux exigences du
produit actionné par le moteur.
– Veuillez respecter les caractéristiques techniques
figurant sur la plaque signalétique.
– Veuillez noter que pour ce moteur (moteurs
tubulaires tubulaires type S et M), le plus petit
diamètre de tube est de 36 mm et 46 mm.
– Le moteur tubulaire doit être installé à l’abri des
intempéries.
– Les moteurs tubulaires ne peuvent pas être
installés dans un environnement explosif ou dans
des équipements mobiles (p. ex. véhicules).
– Gardez les enfants éloignés des (télé)commandes.
