SMC Networks FLST Manuale utente

V2.0

Quick Start Guide

Installationskurzanleitung

Guide d'installation

Media Converter

Medienkonverter

Convertisseur de média

SMC-FLST

0100-03807-0701

10Base-T to Multi-mode 10Base-FL

Media Converter

English 2 - 5

German 6 - 9

French 10 -13

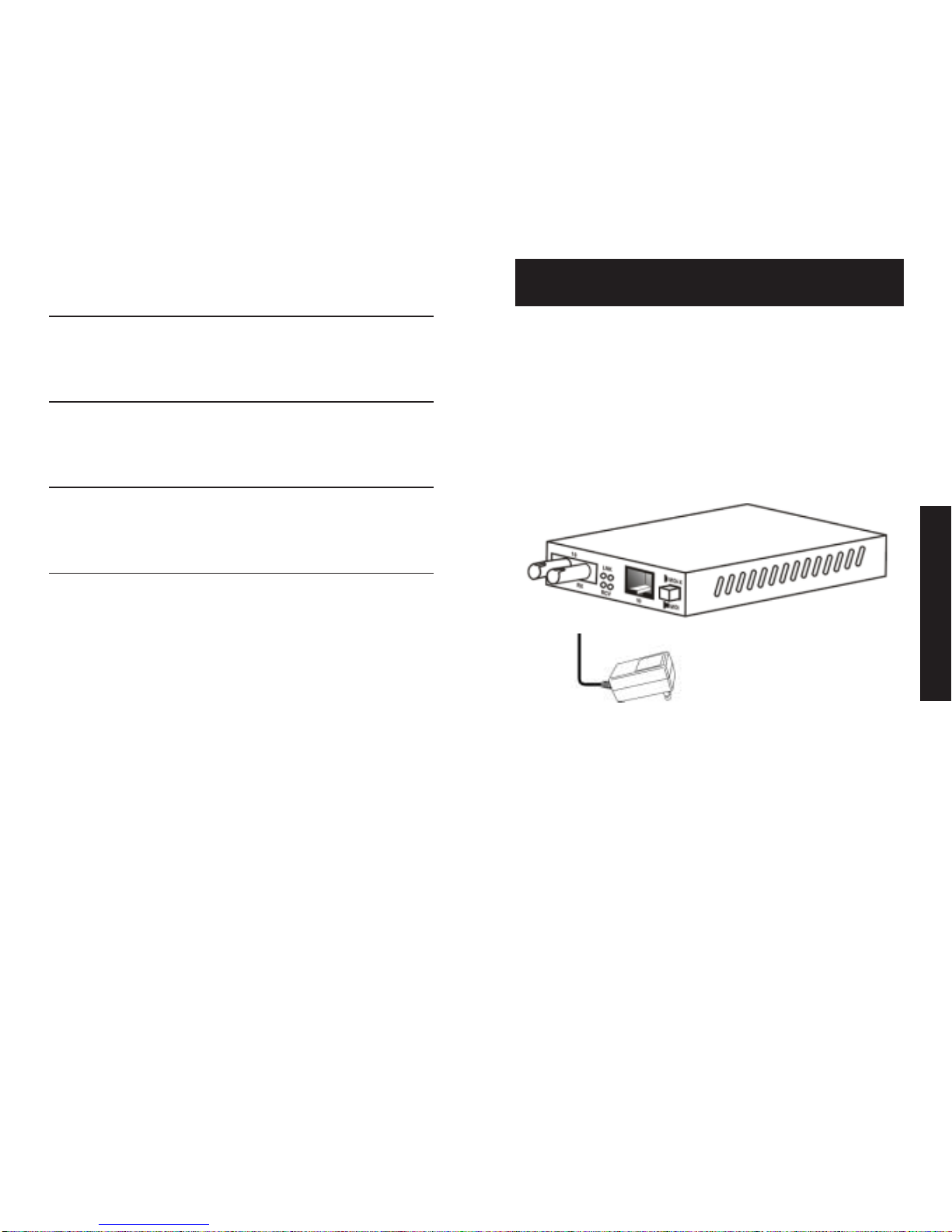

Package Contents

The following items should be included in the package:

•One media converter unit

•One AC adapter

•Self-adhesive pads (4 pieces)

•User’s Manual CD-ROM

•Warranty Card

adapter

NOTE: Please visit us at www.smc-europe.com to register your

product and become eligible for various support services and

product information up-date!

Media Converter

English

1 2

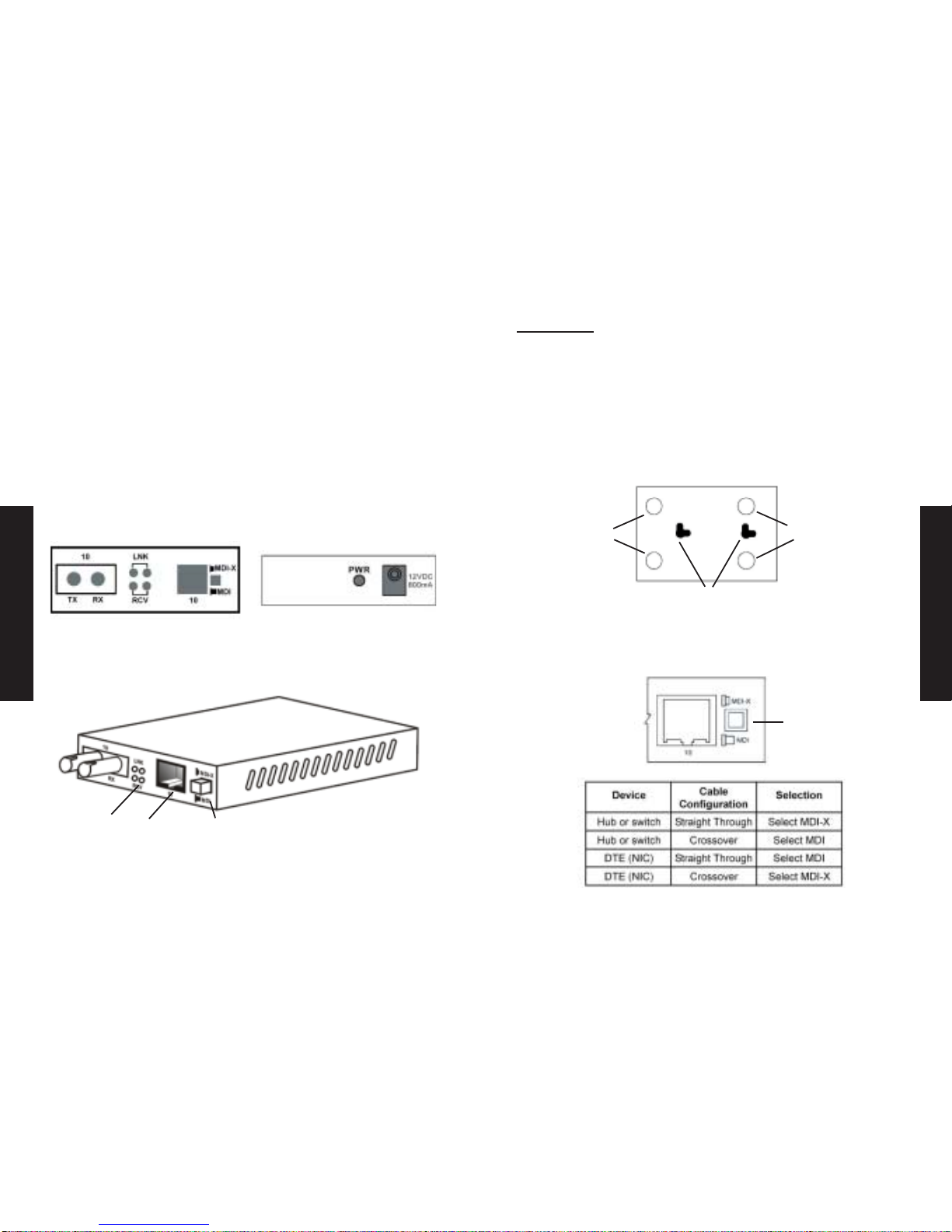

Setting Up

1. Installation

There are two options:

•Wall-mount - Insert two screws into the wall-mount hole fixtures

•Desktop - Affix the 4 self-adhesive pads as indicated.

Under Panel View of Unit Housing

2. Setting MDI / MDI-X

Refer to TABLE 1 to configure the correct MDI or MDI-X setting.

TABLE 1

English

Features

•Complies with IEEE 802.3 10Base-T/FL standard

•MDI /MDI-X push button selection for RJ-45 port connection

•Supports half-duplex

•Status LEDs to easily monitor network configuration

•Extended distances up to 2km (6,600 ft)

•External power supply

•FCC Class A & CE approved

General Guide

Front Panel View Rear Panel View

Fiber optic port

Status LED

indicators UTP port

(RJ-45)

10BASE-T to Multi-mode 10BASE-FL Media Converter

MDI/MDI-X

push button

Self-adhesive

pads Self-adhesive

pads

Holes for wall-mounting

Push-button on

front panel

3 4

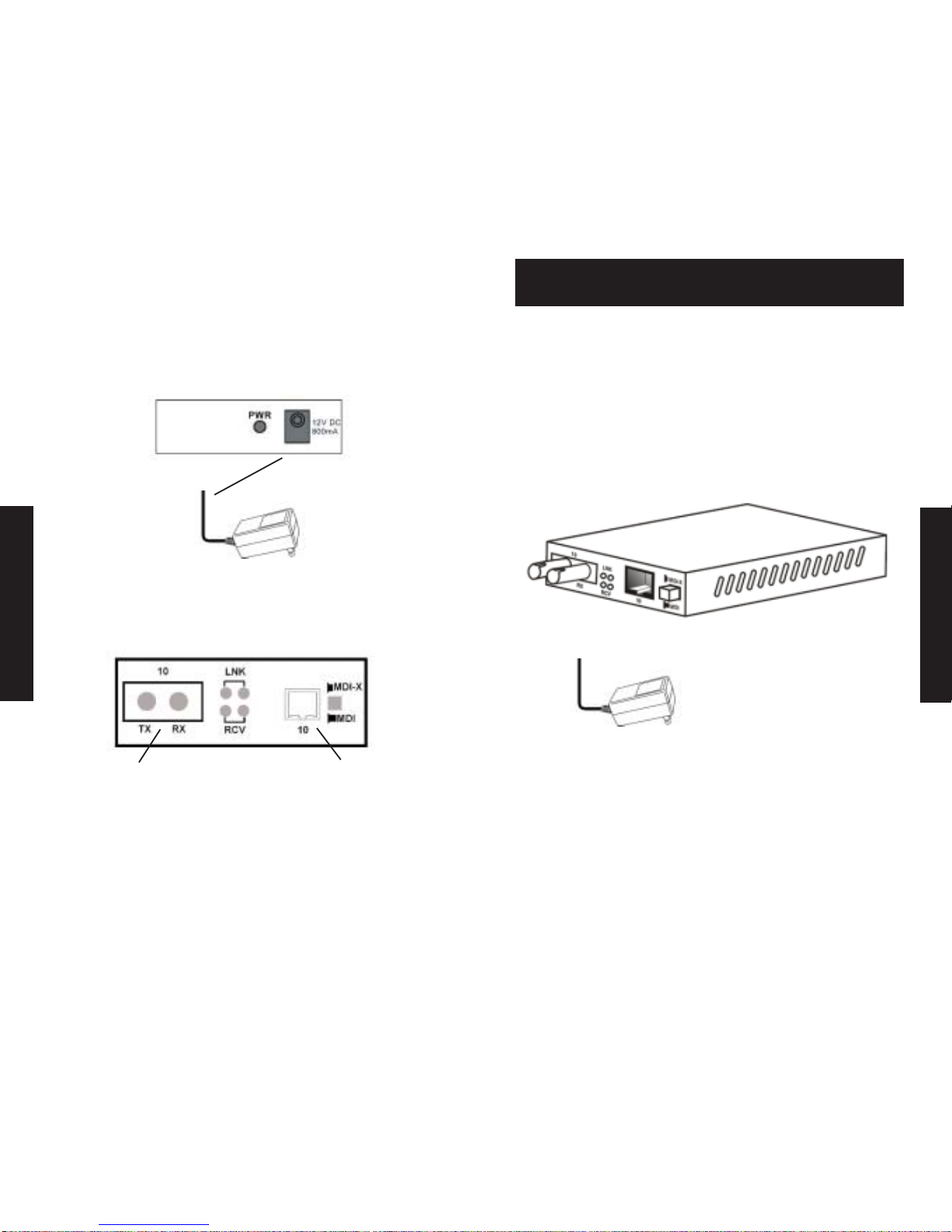

3.Powering On

Connect the power adapter to the power jack (located on the

rear panel). Plug the adapter into power source. The green PWR

LED will light to indicate normal power status

4. Connecting & LED Guide

•LNK - Green light indicates link established.

•RCV - Yellow light indicates receiving data.

Packungsinhalt

Prüfen Sie, ob folgende Artikel enthalten sind:

•1Medienkonverter

•1Netzteil

•4Selbstklebende Auflagepuffer

•CD-ROM mit Benutzerhandbuch

•Garantiekarte

Netzteil

HINWEIS: Bitte besuchen Sie uns unter www.smc-europe.com bzw.

www.smc.de, um Ihr Produkt zu registrieren. Damit stehen Ihnen

umfassende Supportleistungen, wie u.a. Support, Handbücher und

Updates, zur Verfügung.

Deutsch

English

AC Power jack

Medienkonverter

Fiber optic (ST interface) UTP (RJ-45 interface)

5 6

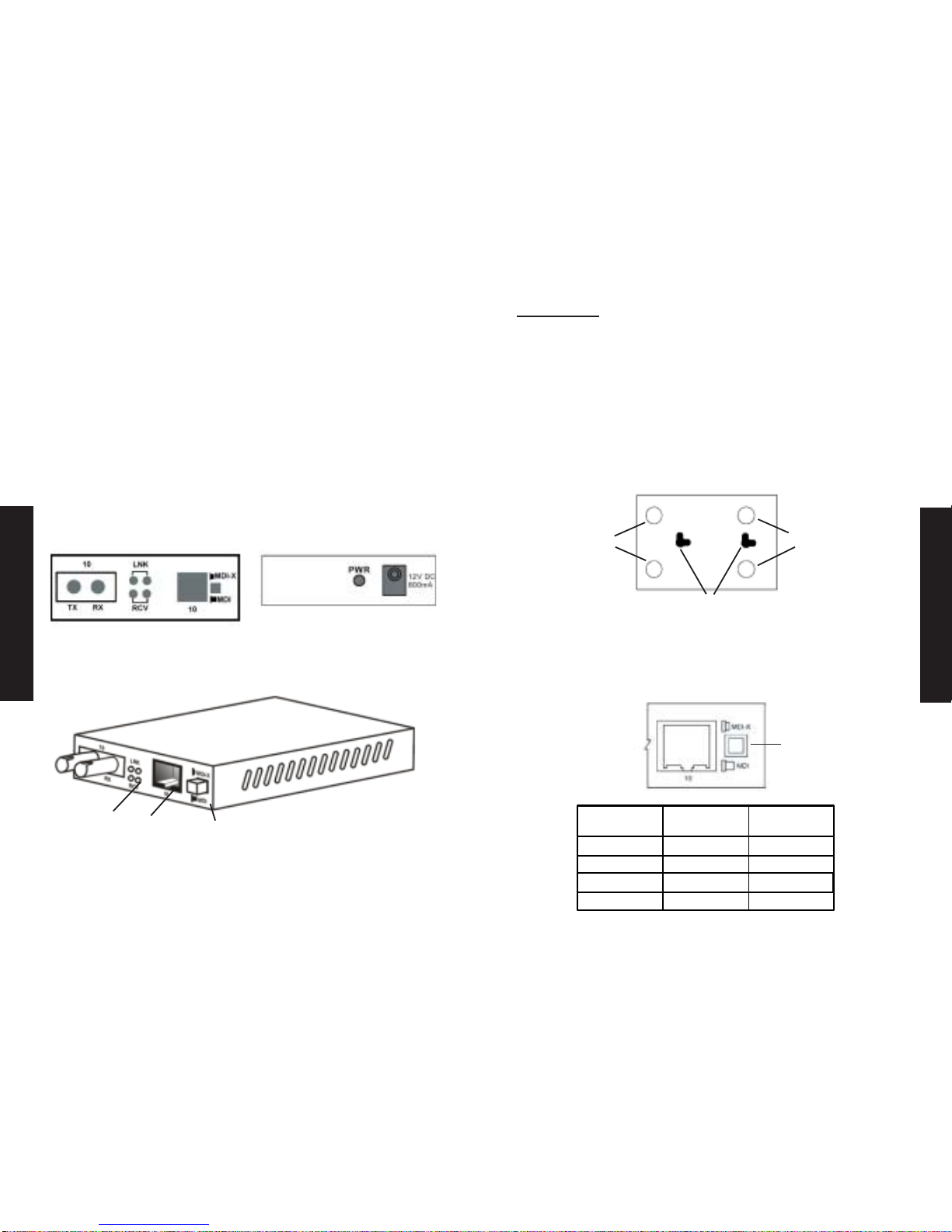

Merkmale und Funktionen

•Erfüllt den Standard IEEE 802.3 10Base-T/FL

•MDI/MDI-X-Auswahl über Druckknopf für RJ-45-Anschluss

•Unterstützt Halbduplex

•Status-LEDs zur leichten Netzwerküberwachung

•Erweiterte Distanzen von bis zu 2 km

•Externe Stromversorgung

•FCC Klasse A & CE-zertifiziert

Allgemeiner Überblick

Einrichtung

1. Montage

Es gibt zwei Möglichkeiten:

•Wandmontage – Setzen Sie zwei Schrauben in die für die

Wandmontage vorgesehenen Löcher ein.

•Tischaufstellung – Bringen Sie die vier Auflagepuffer wie

abgebildet an.

Ansicht des Gehäuses von unten

2.MDI / MDI-X einrichten

In Tabelle 1 finden Sie die korrekte Kabelkonfiguration zur MDI-

oder MDI-X-Einstellung.

TABELLE 1

Ger t Kabelkon-

figuration Auswahl

Hub oder Switch

DEE (Netzkarte)

1:1

Kreuz

1:1

Kreuz

MDI-X

MDI

MDI-X

Ansicht von vorn Ansicht von hinten

Glasfaseranschluss

Status-LEDs

UTP-Anschluss

(RJ-45)

Medienkonverter 10Base-T auf Multimode-10Base-FL

MDI/MDI-X-

Druckknopf

Selbstklebende

Auflagepuffer Selbstklebende

Auflagepuffer

Löcher zur Wandmontage

Druckknopf auf

Gehäusevorderseite

Deutsch

7 8

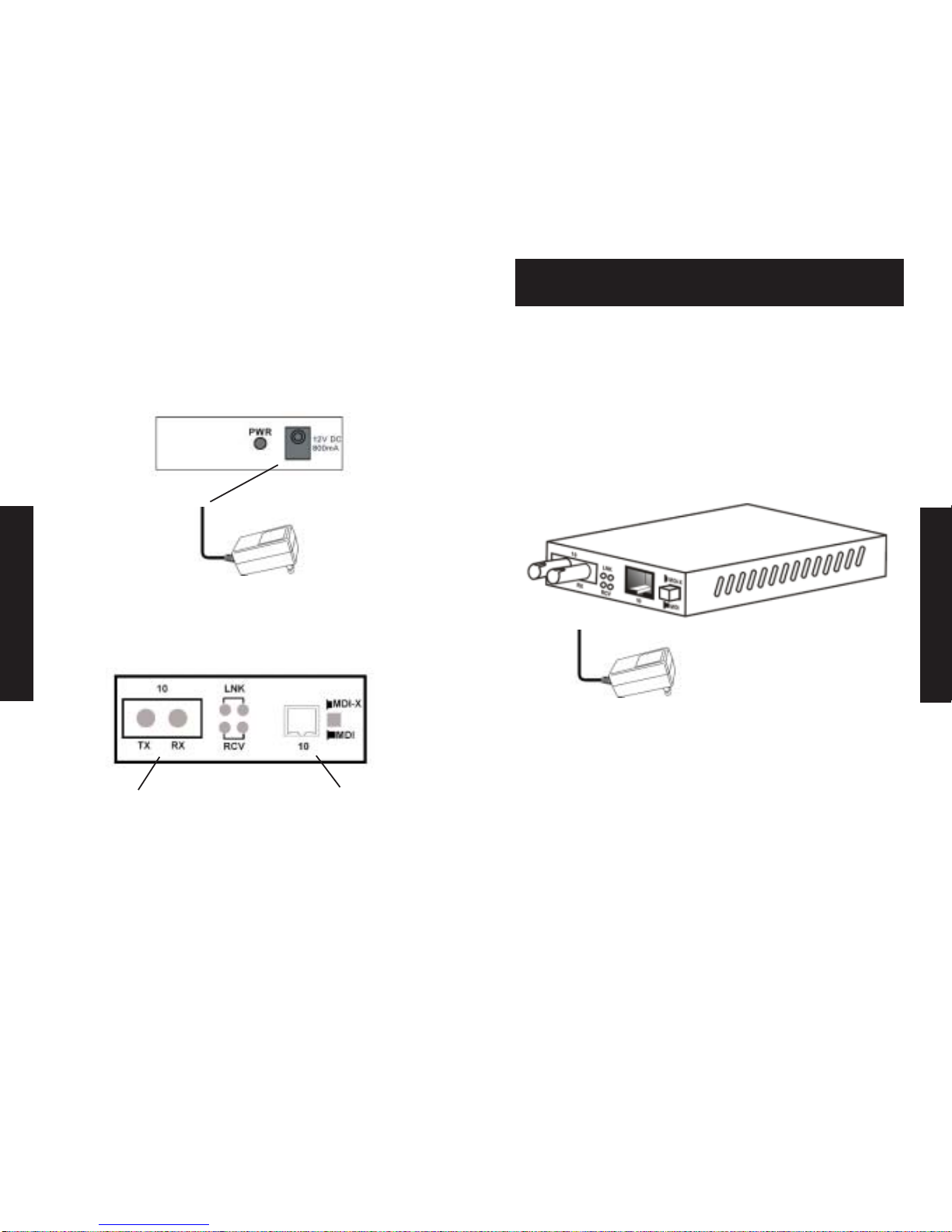

3. Einschalten

Schließen Sie das Netzkabel an den Netzanschluss (auf der Rückseite)

an. Schließen Sie das Netzteil an eine Netzsteckdose an. Die grüne

Stromversorgungs-LED (PWR) beginnt zu leuchten, was den normalen

Betriebszustand darstellt.

4.Verbinden und LEDs

•LNK – Leuchtet grün, wenn eine Verbindung hergestellt wurde.

•RCV – Leuchtet gelb, wenn Daten empfangen werden.

Contenu de l’emballage

L’emballage doit contenir les éléments suivants :

•1convertisseur de média

•1transformateur CA

•4patins adhésifs

•CD-ROM contenant le Manuel d’installation

•Carte de garantie

Transformateur

REMARQUE: Rendez-vous sur le site www.smc-europe.com/fr pour

enregistrer votre produit. Vous pourrez ainsi bénéficier d’un ensemble

de services d’assistance et recevoir des informations sur les mises à

jour des produits.

Glasfaser

(ST Schnittstelle) UTP

(RJ-45-Schnittstelle)

Netzanschluss

Convertisseur de média

Français

Deutsch

910

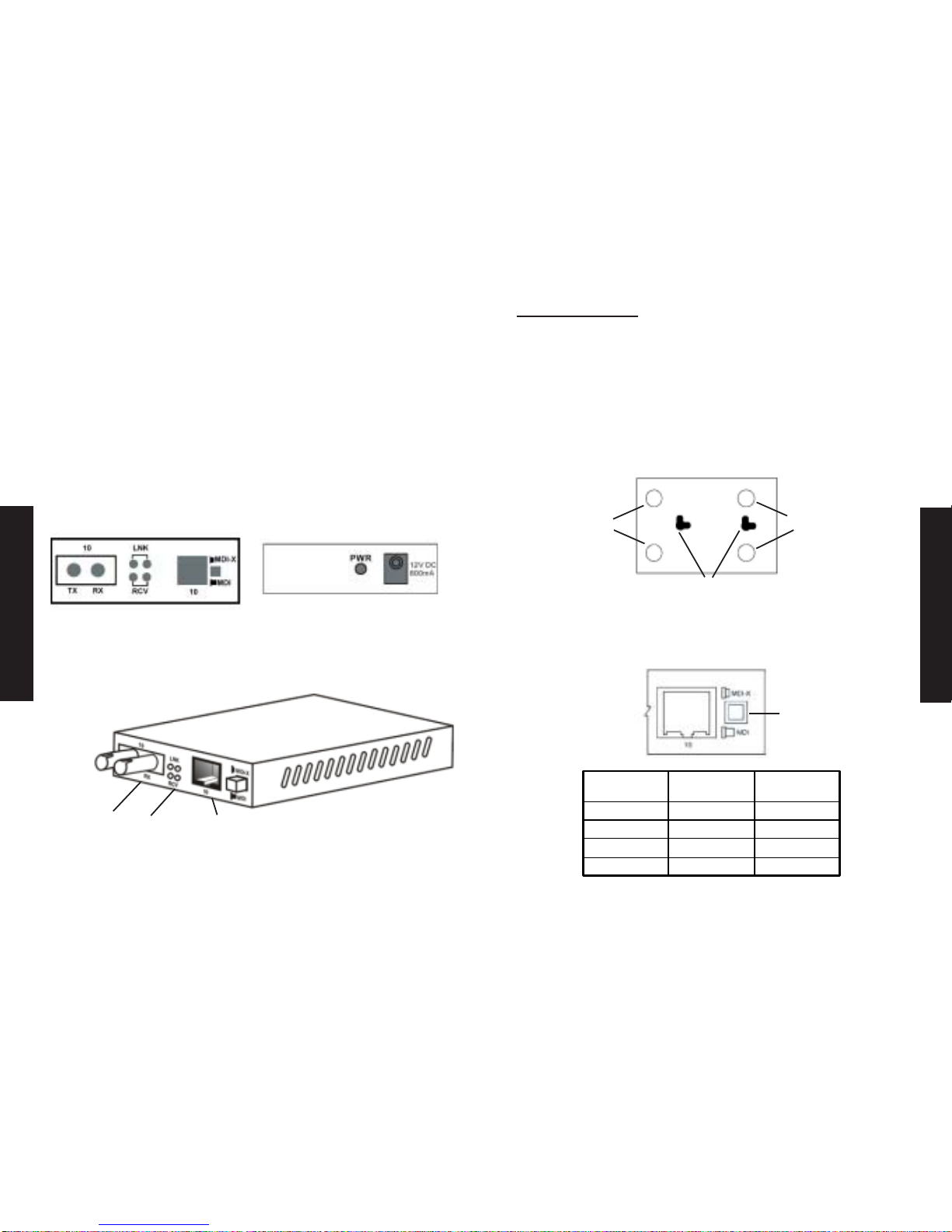

CARACTÉRISTIQUES

•Conforme à la norme IEEE 802.3 10BASE-T/FL

•Bouton poussoir MDI / MDI-X pour port RJ-45

•Support du mode Half Duplex

•Témoins d’état pour le contrôle aisé de la configuration du réseau

•Fonctionnement jusqu’à une distance de 2 km

•Alimentation externe

•Conforme aux normes FCC Classe A et CE

PRÉSENTATION GÉNÉRALE

MISE EN SERVICE

1. Installation

Il existe deux types d’installation :

•Fixation murale – Fixez le convertisseur à l’aide de deux vis.

•Fixation à plat – Collez les quatre patins adhésifs comme indiqué

dans la figure ci-dessous.

Vue arrière du boîtier de fixation de l’unité

2.Configuration MDI / MDI-x

Pour la configuration MDI ou MDI-x, reportez-vous au TABLEAU 1.

TABLEAU 1

Unit Cblage Slection

Concentrateur

ou commutateur

ETD (carte r seau NIC)

Droit

Crois

Droit

Crois

S lectionner MDI-X

S lectionner MDI

S lectionner MDI-X

Concentrateur

ou commutateur

ETD (carte r seau NIC)

Bouton poussoir

MDI / MDI-x

Patins

adhésifs Patins

adhésifs

Orifices pour fixation murale

Bouton poussoir

sur la façade avant

Français

11 12

Vue de la façade avant Vue de la façade arrière

Port à fibre optique

Témoin

s d’état Port UTP

(RJ-45)

Convertisseur de média 10BASE-T vers 10BASE-FL multi-mode

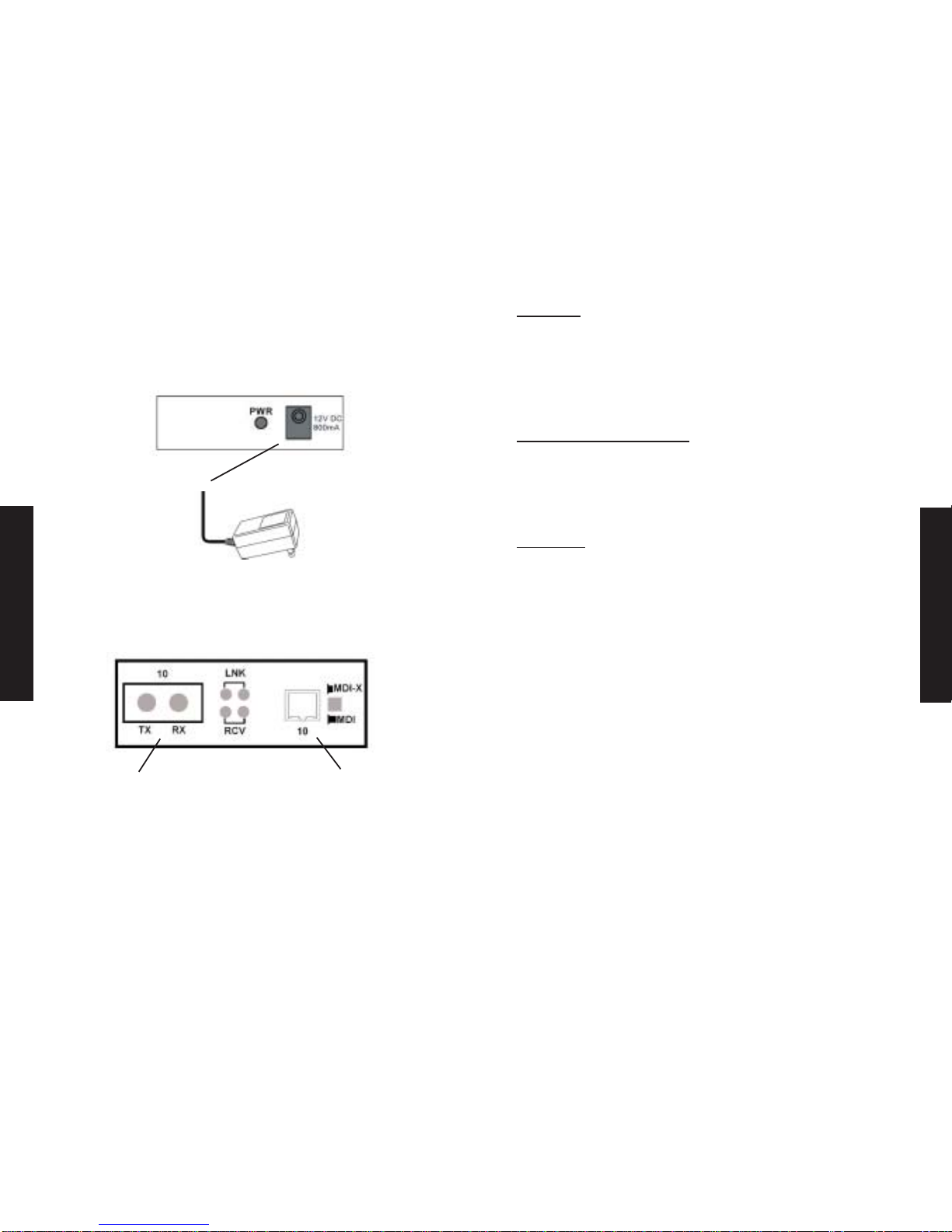

3.Mise en marche

Branchez le câble du transformateur sur la prise d’alimentation CA

(située sur la façade arrière). Branchez le transformateur sur une

source d’alimentation. Le témoin lumineux PWR vert s’allume pour

indiquer que l’appareil est sous tension.

4. Fonctions des témoins et liaisons

•LNK – La lumière verte indique qu’une liaison est établie.

•RCV – La lumière jaune indique la réception de données.

Warranty

Complete warranty information for all SMC products is available on

the SMC web site at www.smc-europe.com and in the English

manual on the CD-Rom.

Full Installation Manual

Full installation manual in English is provided on the

Installation CD-Rom.

Information furnished by SMC Networks, Inc. (SMC) is believed to

be accurate and reliable.

However, no responsibility is assumed by SMC for its use, nor for

any infringements of patents or other rights of third parties

which may result from its use. No license is granted by

implication or otherwise under any patent or patent rights of

SMC. SMC reserves the right to change specifications at any time

without notice.

Trademarks:

SMC is a registered trademark and EZ Connect is a trademark of

SMC Networks, Inc. Other product and company names are

trademarks or registered trademarks of their respective holders.

Fibre optique (interface ST) UTP (interface RJ-45)

Prise CA

Français

13 14
