Smeg KITSPF-1 Manuale utente

UNIVERSAL STACKING KIT

UNIVERSAL-STAPELSET

KIT DE SUPERPOSITION UNIVERSEL

UNIVERSELE STAPELKIT

UNIVERSAL SAMLESÆTTIL STABLING

YLEISVÄLISARJA

UNIVERSELT-STAPELKIT

UNIVERSELLT STAPELPAKET

KIT DE APILAMIENTO UNIVERSAL

KIT DE EMPILHAMENTO UNIVERSAL

STACKING KIT UNIVERSALE

UNIWERSALNY ZESTAW MONTAŻOWY

KIT UNIVERSAL PENTRU MONTARE

ΚΙΤ ΣΤΟΊΒΑΞΗΣ ΓΕΝΙΚΗΣ ΧΡΗΣΗΣ

UNIVERZÁLNÍ STOHOVACÍ SADA

UNIVERSALUS KROVIMO BLOKAS

UNIVERSĀLAIS STIPRINĀJUMA KOMPLEKTS

UNIVERZÁLNA STOHOVACIA SADA

Universal Stacking Kit Kurulum Kılavuzu

Universal Stacking Kit Instruction Booklet

Universal-Stapelset – Anleitung

Guide d’utilisation du kit de superposition universel

Instructieboekje Universele Stapelkit

Manual til universalt samlesæt til stabling

Yleisvälisarjan ohjekirja

Universel Stabelkit brugsanvisning

Universellt stapelpaket, instruktionsbroschyr

Folleto de instrucciones del kit de apilamiento universal

Manual de instruções do kit de empilhamento universal

Libretto di istruzione per stacking kit

Instrukcja użytkowania uniwersalnego zestawu montażowego

Broşură instrucţiuni kit universal pentru montare

Εγχειρίδιο Οδηγιών - Κιτ στοίβαξης γενικής χρήσης

Návod k montáži univerzální stohovací sady

Universalaus krovimo bloko instrukcija

Universālā stiprinājuma komplekta uzstādīšanas instrukcija

Návod na montáž univerzálnej stohovacej sady

2 - TR

ADIM 1 :

Kutu içerisinden çıkan plastik sabitleme kanalı (1a-1b)

parçalarını Çamaşır Makinesi (ÇM) üzerine şekildeki gibi

yerleştirin. (1.1)

İpucu : Şekildeki geometrik yüzeyler birbirlerine

bakacak şekilde konumlanmalıdır.

ADIM 2 :

Kozmetik görünüş parçasını (6) resimdeki gibi ön yüzeyde

konumlayın. (2.1)

Daha sonra sağ ve sol sabitleme kanallarına (1) , “kutu içerisindeki

plastik vidaları kullanarak” 6 numaralı görünüş parçasının

bağlantısını yapın. (2.2)

İpucu : Bu işlem için yıldız uçlu tornavida ya da şarjlı el

tabancası kullanın.

ADIM 3 :

Kozmetik görünüş parçasını (6) , ÇM üst tabla ile kozmetik şekilde uygun pozisyona getirin. (3.1 - 3.2)

Parça No Parça İsmi

1Sabitleme Kanalı

2Vidalar

Parça No Parça İsmi

3Arka Destek Bağlantı Sacı

4Arka Sabitleyici

Parça No Parça İsmi

6Kozmetik Görünüş Parçası

a - Matkap Uçlu Sac Vidası

b - Küt Uçlu Torx Vida

1b 1a

6a 6a

2.1

3.1 3.2

2.2 2.3

TÜRKÇE

1.1

3 - TR

ADIM 4 :

Kozmetik ayarlamayı yaptıktan sonra , arka destek bağlantı

sacını (3) ;

- İlk önce Şekil 4.1’de gösterildiği gibi , sabitleme kanalı (1)

üzerinde konumlayın. (4.1)

- Daha sonra ÇM gövdesi üzerindeki delik pozisyonlarını

konumlayın. (4.2)

İpucu 1 : Şekil 4.3’deki gibi , gösterilen kanal üzerine tam

olarak oturduğundan emin olun.

İpucu 2 : Sabitleme kanalı (1) üzerinde hareket ettirerek

uygun vida pozisyonunu bulun (4.4) ve plastik vidaları (2) ile

gruplayın. (4.5)

ADIM 5 :

Sabitleme kanalı (1a-1b) ile ÇM gövde bağlantısının yapılması için ,

- Şekil 5.1’de gösterildiği gibi (3a) parçasını ÇM gövdesi üzerine konumlandırıp bağlantıyı yapmak için ,

Stacking Kit grubu ile verilen matkap uçlu sac vidasını (5a) kullanın.

- Şekil 5.2’de gösterildiği gibi (3b) parçasını ÇM gövdesi üzerine konumlandırıp bağlantıyı yapmak için ,

matkap uçlu sac vidasını (5a) kullanın.

Bu adımdaki bağlantı için, yalnızca 5a numaralı özel tasarım vida kullanılır ve montaj için

1 adet kullanılır. (5.1)

Bu adımdaki bağlantı için, yalnızca 5a numaralı özel tasarım vida kullanılır ve montaj için

1 adet kullanılır. (5.2)

Eğer gövde üzerinde montaj deliği varsa ; Matkap Uçlu Sac Vidası (5a) yerine , Küt Uçlu Torx Vida

(5b) kullanılmalıdır. (5.3)

4.1

4.2

4.3

4.4

4.5

5.1 5.2 5.3

4 - TR

ADIM 6 :

Kurutma Makinesi’ni (KM) , Çamaşır Makinesi (ÇM) ve Stacking Kit grubu üzerine oturtmak için;

Kurutma Makinesi’nin 4 adet ayarlı ayağını 4 ila 6 tam tur çevirerek açın. (6.1)

- En az 2 kişi ile Kurutma Makinesi’ni (KM) kaldırarak, sabitleme kanalı (1) üzerine oturtun. (6.2)

ADIM 7 :

Kurutma Makinesi’ni (KM) sabitleme kanalları (1) üzerinde öne doğru kaydırın. (7.1)

Ön ayarlı ayakları , sabitleme kanalı (1) üzerindeki kanala oturup sabit durana kadar kaydırma işlemine

devam edin. (7.2)

ADIM 8 :

Resimde gösterilen PT vidaları , sağ ve sol taraftan sökün. Bu vidalar daha sonra kullanılacaktır. (8.1)

6.1

7.1

6.2

7.2

Ayarlı ayaklar açıldıktan sonra KM’nin dengesi kontrol edilmelidir.

8.1

5 - TR

ADIM 10 :

KM derinliğine göre arka sabitleme parçalarını (4a-4b) , sabitleme kanalı (1a-1b) içerisinde hareket

ettirin.

- Bu ayarlamadan sonra , Adım 8’de sökülen vidaları tekrar kullanarak arka sabitleyici parçalarını KM

gövdesine sabitleyin. (10.1)

ADIM 11 :

ÇM, KM ve Stacking Kit grubu bağlantılarının tamamlanması için;

- 1 ve 3 numaralı parçalar arasında karşılıklı gelen delikleri eşleştirin ve eşleşen bu deliklere plastik vidalar

(2) ile bağlantı yapın. (11.1)

- Bu işlemi her iki yönde yaparak Stacking Kit kurulumunu tamamlayın.

ADIM 9 :

KM ve Stacking Kit grubu bağlantısının yapılması için ;

- KM’yi arka bölgeden öne doğru iterek kaldırın. Arka sabitleme parçasını (4) sabitleme kanalı (1)

parçasına takın. (9.1)

Arka sabitleme parçaları (4a-4b) sağ ve sol olmak üzere 2 tiptir. Ters yönlü montajı yapılamaz.

9.1 9.2

10.1

11.1

Vida bağlantısı sırasında yalnızca yıldız uçlu tornavida kullanın.

6 - EN

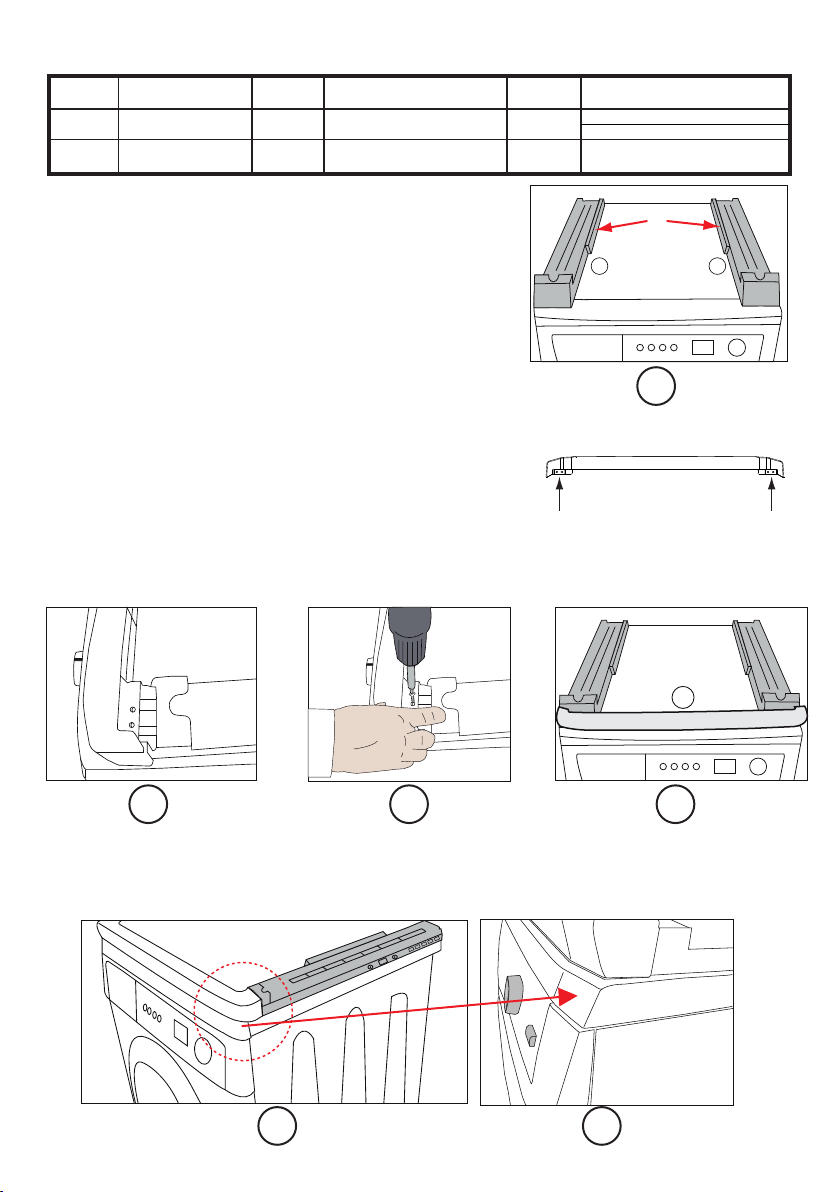

STEP 1 :

Place the plastic retaining (1a-1b) parts delivered in the box on

the Washing Machine (WM) as shown in the figure. (1.1)

Hint : Geometric surfaces on the figure shall be faced against

each other.

STEP 2 :

Place the cosmetic appearance part (6) on the front face as

shown in the figure. (2.1)

Then use the “for plastics screws supplied in the box” to perform

the connection of the appearance part (6) to the left and right

retaining ducts (1). (2.2)

Hint : Use powered screwdriver for this operation.

STEP 3 :

Align the cosmetic appearance part (6) to the cosmetically proper position with WM upper tray.

(3.1 - 3.2)

Part No Part Name

1Retaining Ducts

2Screws

Part No Part Name

3Rear Support Connection Part

4Rear Fixing Element

Part No Part Name

5a - Self tapping Screws

b - Butt-End Torx Screw

6Cosmetic Appearance Part

1b 1a

6a 6a

2.1

3.1 3.2

2.2 2.3

ENGLISH

1.1

7 - EN

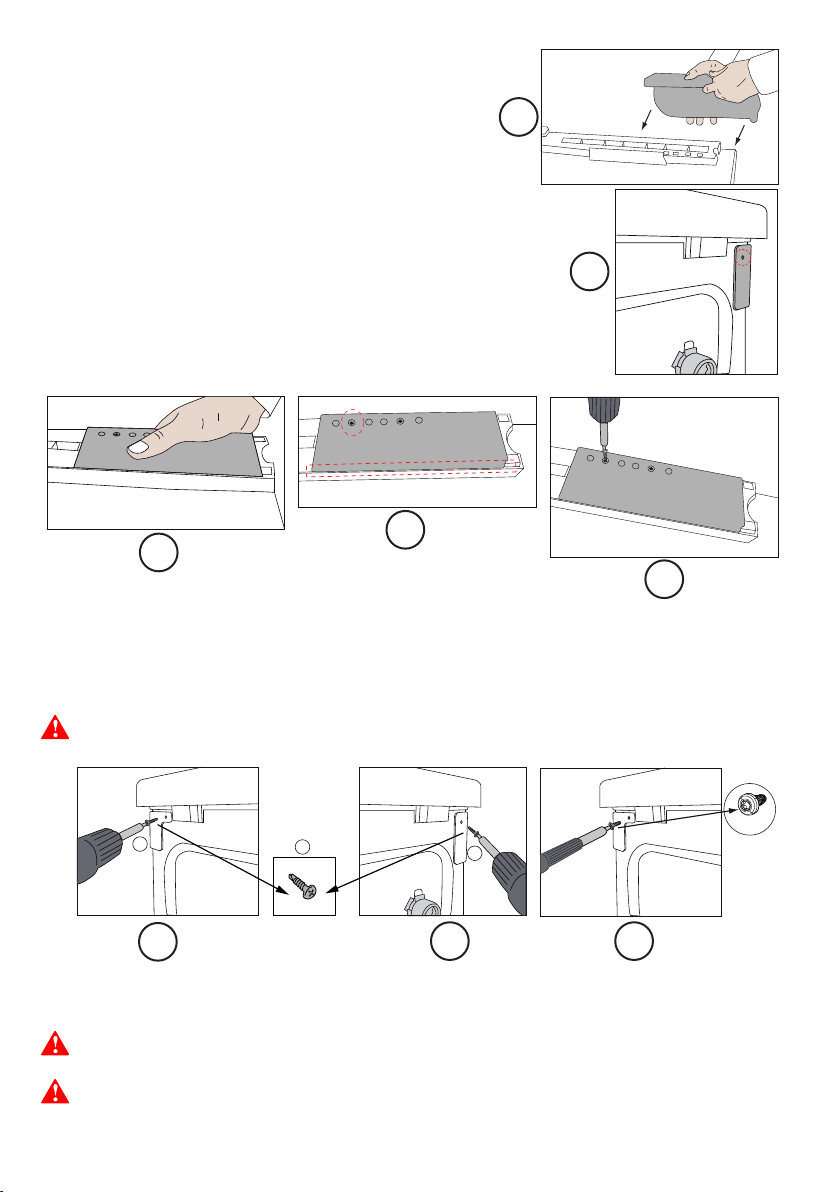

STEP 4 :

Place the rear support plate (3) ;

- on the retaining duct (1) as shown in figure 4.1 first. (4.1)

- Then adjust the hole positions on the WM body. (4.2)

Hint 1 : As shown in figure 4.3, ensure that it properly

seated on the duct shown.

Hint 2 : Find the proper screw position (4.4) by moving

it on the retaining duct (1) and mount them with the plastic

screws (2). (4.5)

STEP 5 :

In order to make the retaining duct (1a-1b) to WM body connection,

- As shown in figure 5.1, use the self tapping screw (5a) delivered with Stacking Kit assembly in order

to position the (3a) part on the WM body and perform the connection.

- As shown in figure 5.2, use the self tapping screw (5a) delivered with Stacking Kit assembly in order

to position the (3b) part on the WM body and perform the connection.

For the connection in this step, special design no. 5a screw is used only and 1 piece is

used for the installation. (5.1)

For the connection in this step, special design no. 5a screw is used only and 1 piece is

used for the installation. (5.2)

If there is an installation hole on the body; use butt-end torx screw (5b) instead of drill-bit self-

tapping screw (5a). (5.3)

4.1

4.2

4.3

4.4

4.5

5.1 5.2 5.3

8 - EN

STEP 6 :

In order to place the Tumble Dryer (TD) on the Washing Machine (WM) and Stacking Kit assembly;

Firstly open 4 adjustable feet of Tumble Dryer (TD) by rotating them for 4-6 turns. (6.1)

- Lift the Tumble Dryer (TD) with two persons at least, and place it on the retaining duct (1). (6.2)

STEP 7 :

Move the Tumble Dryer (TD) forward on retaining ducts (1). (7.1)

Continue to slide the machine until feet are placed and secured on the duct over the retaining duct (1).

(7.2)

STEP 8 :

Remove the PT screws from the rearside body of TD as shown in the figure from left and right side.

These screws shall be used later. (8.1)

6.1

7.1

6.2

7.2

Check the stability of TD after opening the feet.

8.1

9 - EN

STEP 10 :

Move the rear fixing parts (4a-4b) inside the retaining duct (1a-1b) as per the depth of TD.

- After this adjustment, use the screws removed in step 8 to secure rear retaining parts to TD body.

(10.1)

STEP 11 :

In order to complete the WM, TD and Stacking Kit assembly connections;

- Match the corresponding holes between parts no. 1 and 3 and connect these matching holes (2) with

plastic screws. (11.1)

- Complete Stacking Kit installation by making this operation in both directions.

STEP 9 :

For the connection of TD and Stacking Kit assembly;

- Lift the TD by pushing it forward from the rear area. Install the rear fixing part (4) to retaining duct (1)

part. (9.1)

Rear retaining parts (4a-4b) have two types: left and right. Installation in the reverse direction is

not possible. Because rear fixing parts designed as left and right. (4a-4b)

9.1 9.2

10.1

11.1

Use powered screwdrivers only during screw connection.

10 - DE

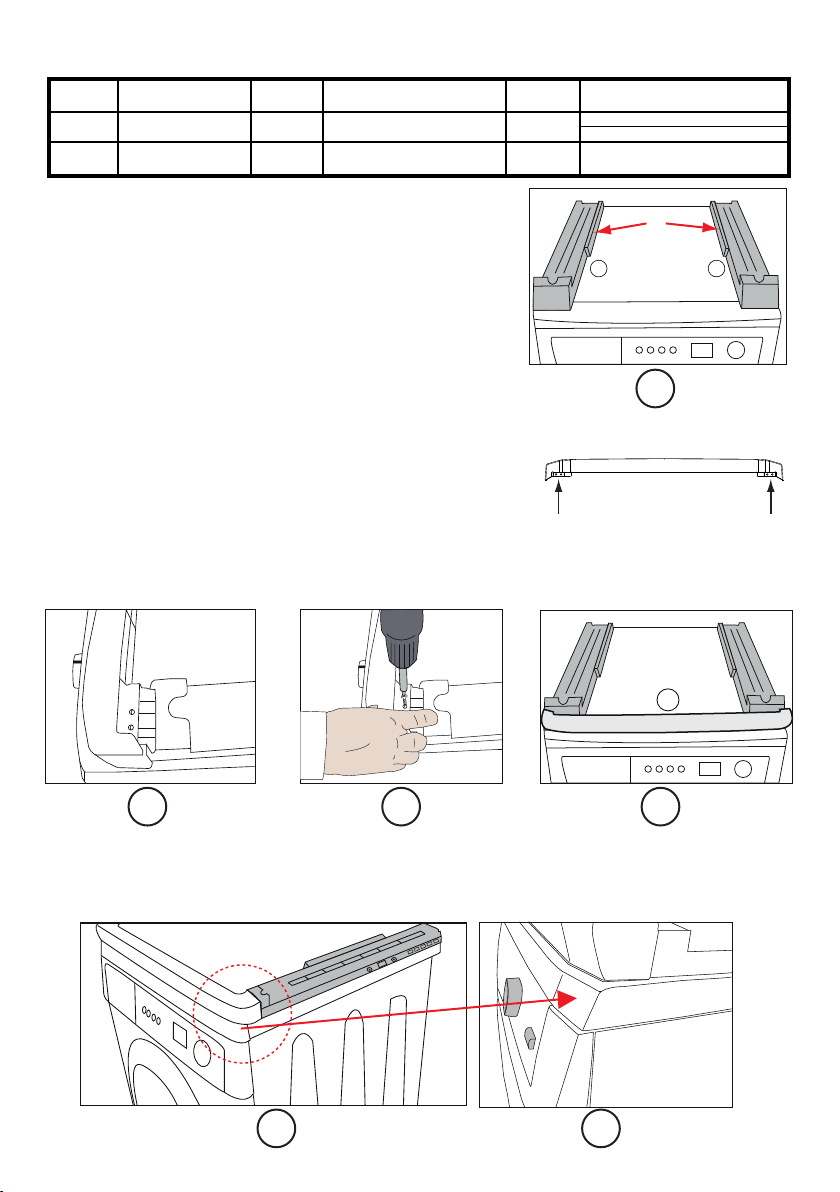

Schritt 1:

Bringen Sie die mitgelieferten Kunststoffführungen (1a/1b) wie

abgebildet an der Waschmaschine (WM) an. (1.1)

Tipp : Geometrische Flächen in der Abbildung sollten sich

gegenüberliegen.

Schritt 2:

Bringen Sie die Zierblende (6) wie abgebildet an der Vorderseite

an. (2.1)

Verbinden Sie die Zierblende (6) dann mit den mitgelieferten

Kunststoffschrauben zum an der linken und rechten Führung (1).

(2.2)

Tipp : Verwenden Sie dazu einen Akkuschraubendreher.

Schritt 3:

Richten Sie die Zierblende (6) an der geeigneten Position am oberen Waschmaschinenfach aus.

(3.1 - 3.2)

Teilenummer Teilebezeichnung

1Führungen

2Schrauben

Teilenummer Teilebezeichnung

3Verbindungsteil, hintere Halterung

4Hinteres Befestigungselement

Teilenummer Teilebezeichnung

6Zierblende

a - Selbstschneidende Schrauben

b - Kolbenende-Torxschraube

1b 1a

6a 6a

2.1

3.1 3.2

2.2 2.3

DEUTSCH

1.1
